Туковисівний апарат

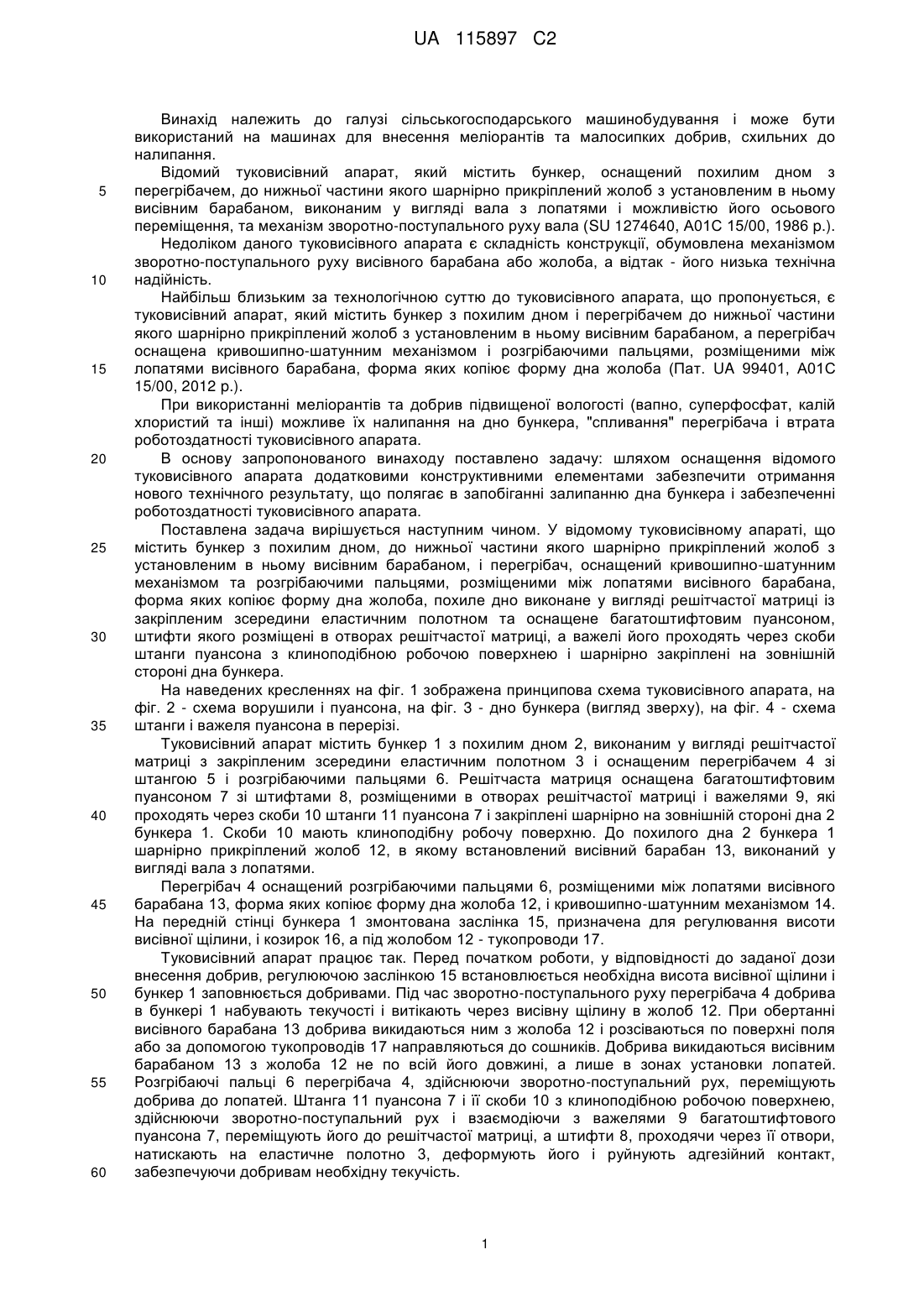

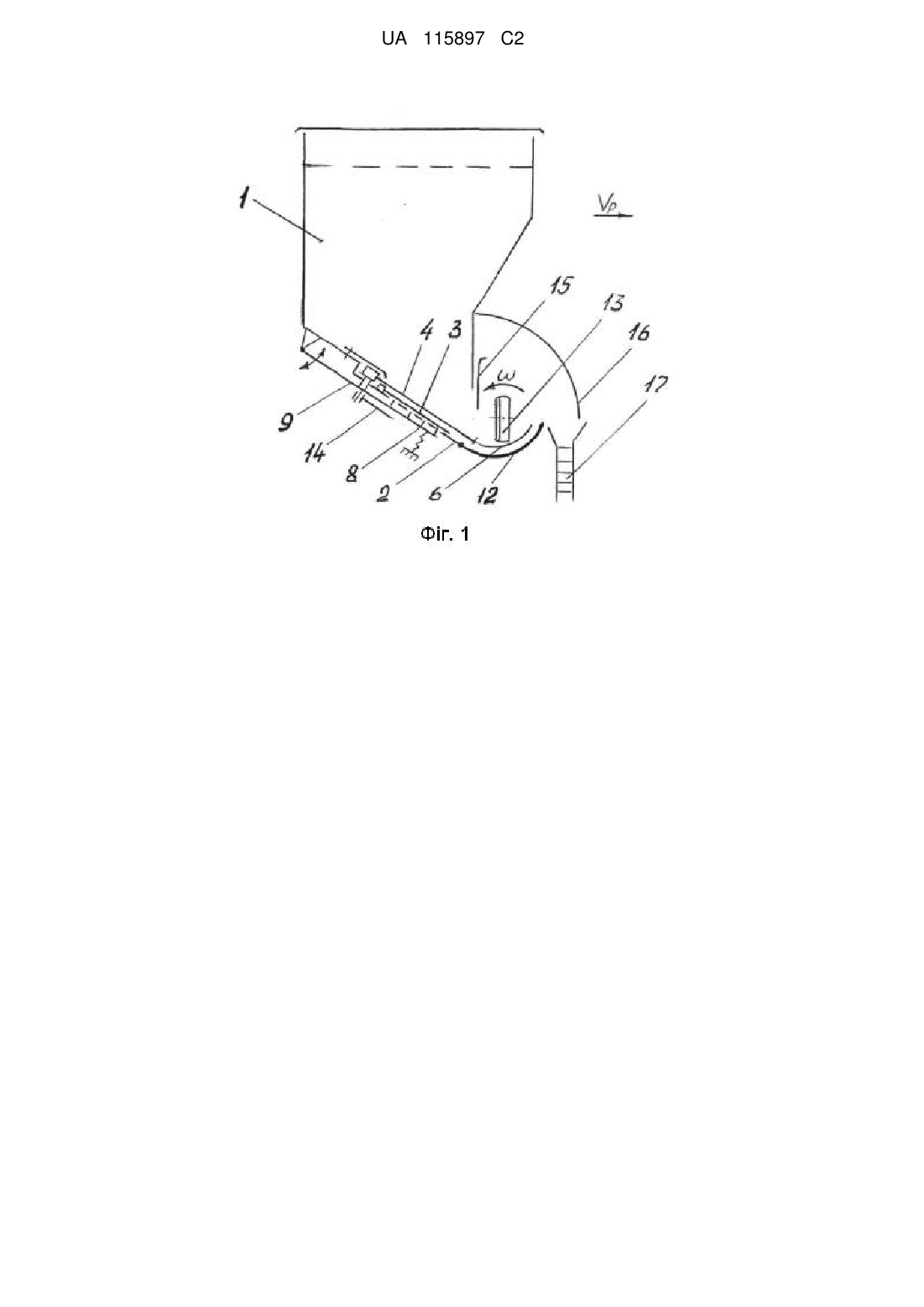

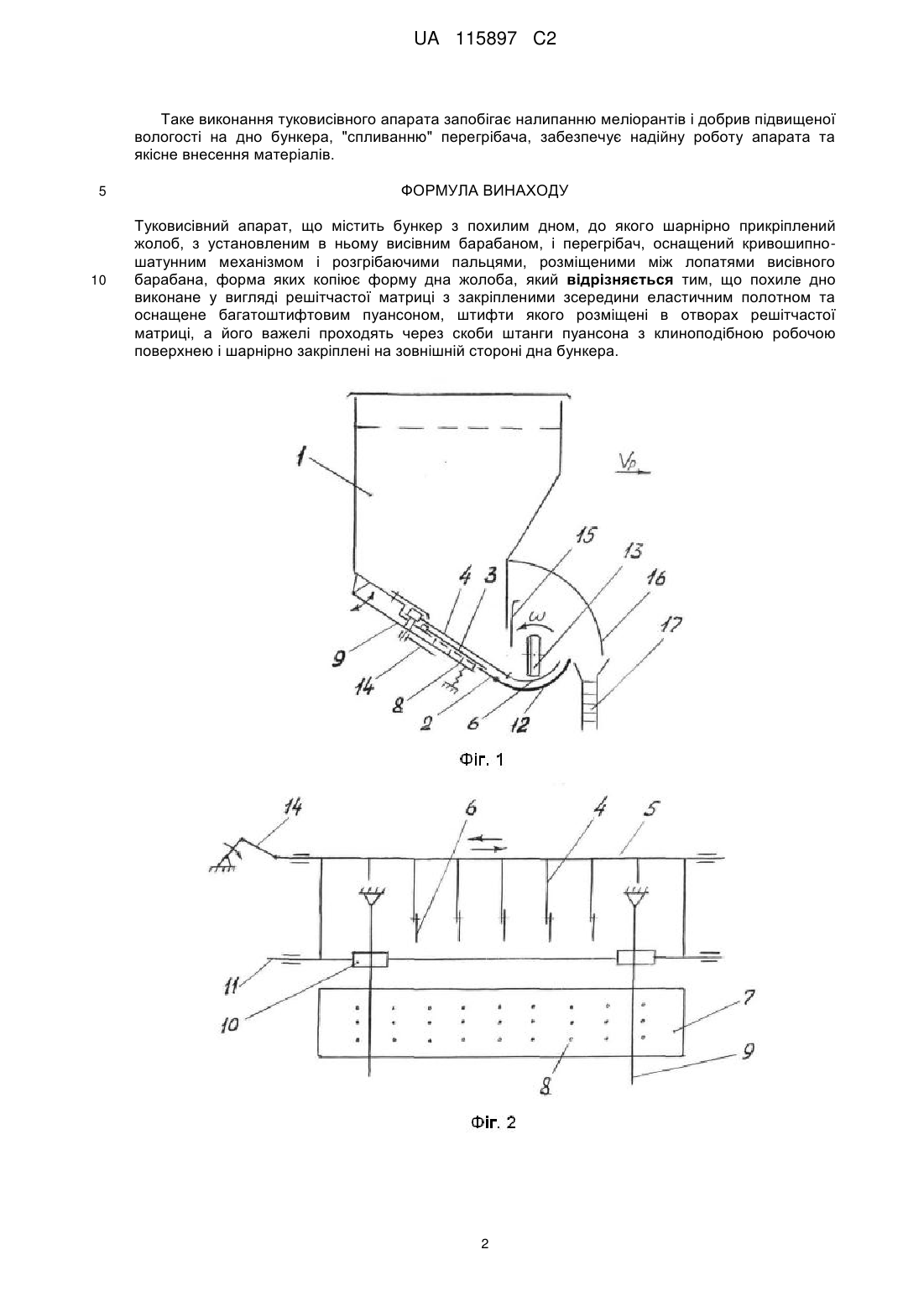

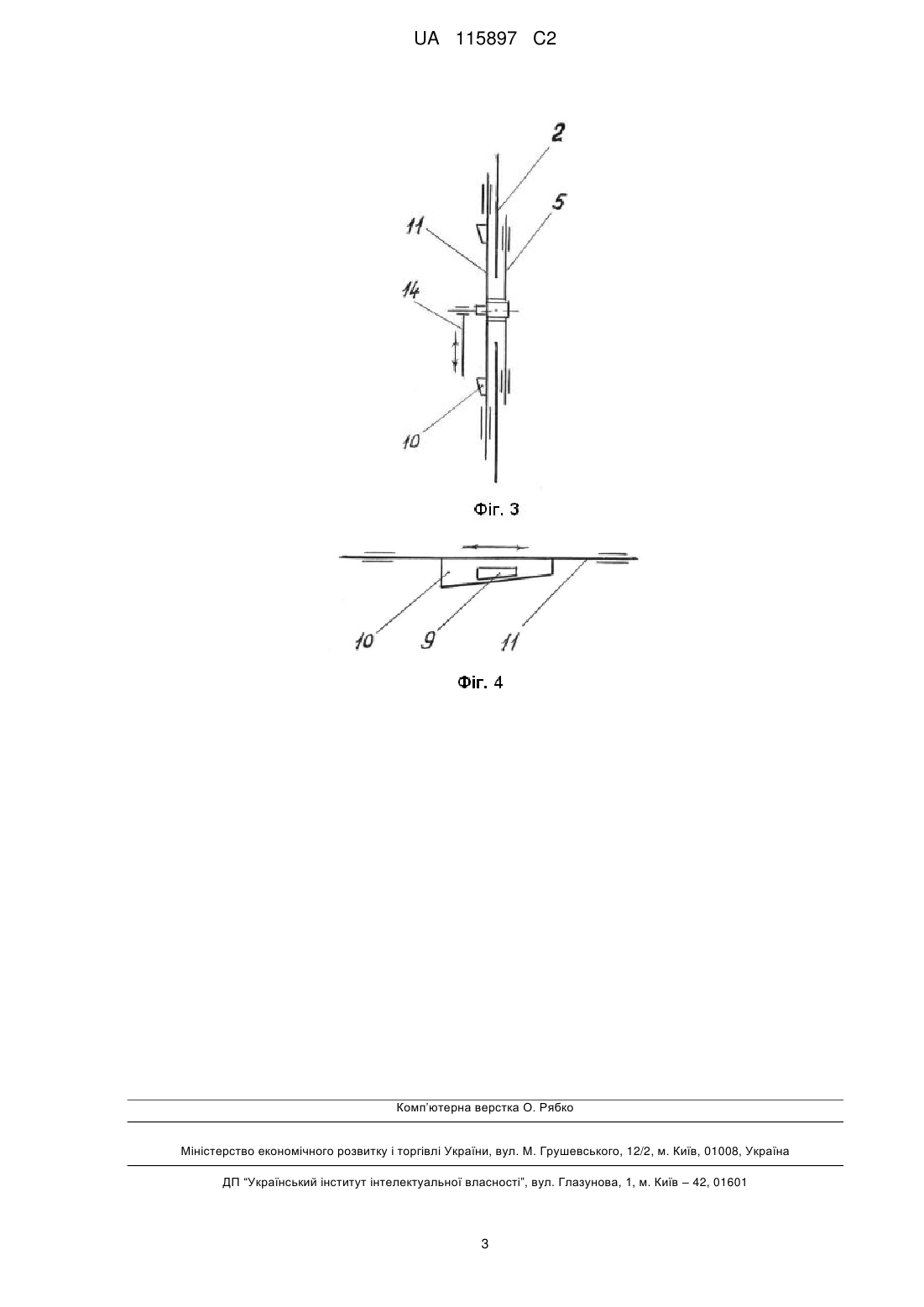

Реферат: Туковисівний апарат, що містить бункер з похилим дном, до якого шарнірно прикріплений жолоб, з установленим в ньому висівним барабаном, і перегрібач, оснащений розгрібаючими пальцями, розміщеними між лопатями висівного барабана, форма яких копіює форму дна жолоба Новим у запропонованому винаході є те, що похиле дно виконане у вигляді решітчастої матриці з закріпленими зсередини еластичним полотном та оснащене багатоштифтовим пуансоном, важелі якого проходять через скоби штанги перегрібача з клиноподібною робочою поверхнею і шарнірно закріплені на зовнішній стороні бункера. Таке виконання туковисівного апарата запобігає налипанню добрив підвищеної вологості на дно бункера, "спливанню" перегрібача забезпечує надійну роботу апарата та якісне внесення добрив. UA 115897 C2 (12) UA 115897 C2 UA 115897 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний на машинах для внесення меліорантів та малосипких добрив, схильних до налипання. Відомий туковисівний апарат, який містить бункер, оснащений похилим дном з перегрібачем, до нижньої частини якого шарнірно прикріплений жолоб з установленим в ньому висівним барабаном, виконаним у вигляді вала з лопатями і можливістю його осьового переміщення, та механізм зворотно-поступального руху вала (SU 1274640, А01С 15/00, 1986 p.). Недоліком даного туковисівного апарата є складність конструкції, обумовлена механізмом зворотно-поступального руху висівного барабана або жолоба, а відтак - його низька технічна надійність. Найбільш близьким за технологічною суттю до туковисівного апарата, що пропонується, є туковисівний апарат, який містить бункер з похилим дном і перегрібачем до нижньої частини якого шарнірно прикріплений жолоб з установленим в ньому висівним барабаном, а перегрібач оснащена кривошипно-шатунним механізмом і розгрібаючими пальцями, розміщеними між лопатями висівного барабана, форма яких копіює форму дна жолоба (Пат. UA 99401, А01С 15/00, 2012 p.). При використанні меліорантів та добрив підвищеної вологості (вапно, суперфосфат, калій хлористий та інші) можливе їх налипання на дно бункера, "спливання" перегрібача і втрата роботоздатності туковисівного апарата. В основу запропонованого винаходу поставлено задачу: шляхом оснащення відомого туковисівного апарата додатковими конструктивними елементами забезпечити отримання нового технічного результату, що полягає в запобіганні залипанню дна бункера і забезпеченні роботоздатності туковисівного апарата. Поставлена задача вирішується наступним чином. У відомому туковисівному апараті, що містить бункер з похилим дном, до нижньої частини якого шарнірно прикріплений жолоб з установленим в ньому висівним барабаном, і перегрібач, оснащений кривошипно-шатунним механізмом та розгрібаючими пальцями, розміщеними між лопатями висівного барабана, форма яких копіює форму дна жолоба, похиле дно виконане у вигляді решітчастої матриці із закріпленим зсередини еластичним полотном та оснащене багатоштифтовим пуансоном, штифти якого розміщені в отворах решітчастої матриці, а важелі його проходять через скоби штанги пуансона з клиноподібною робочою поверхнею і шарнірно закріплені на зовнішній стороні дна бункера. На наведених кресленнях на фіг. 1 зображена принципова схема туковисівного апарата, на фіг. 2 - схема ворушили і пуансона, на фіг. 3 - дно бункера (вигляд зверху), на фіг. 4 - схема штанги і важеля пуансона в перерізі. Туковисівний апарат містить бункер 1 з похилим дном 2, виконаним у вигляді решітчастої матриці з закріпленим зсередини еластичним полотном 3 і оснащеним перегрібачем 4 зі штангою 5 і розгрібаючими пальцями 6. Решітчаста матриця оснащена багатоштифтовим пуансоном 7 зі штифтами 8, розміщеними в отворах решітчастої матриці і важелями 9, які проходять через скоби 10 штанги 11 пуансона 7 і закріплені шарнірно на зовнішній стороні дна 2 бункера 1. Скоби 10 мають клиноподібну робочу поверхню. До похилого дна 2 бункера 1 шарнірно прикріплений жолоб 12, в якому встановлений висівний барабан 13, виконаний у вигляді вала з лопатями. Перегрібач 4 оснащений розгрібаючими пальцями 6, розміщеними між лопатями висівного барабана 13, форма яких копіює форму дна жолоба 12, і кривошипно-шатунним механізмом 14. На передній стінці бункера 1 змонтована заслінка 15, призначена для регулювання висоти висівної щілини, і козирок 16, а під жолобом 12 - тукопроводи 17. Туковисівний апарат працює так. Перед початком роботи, у відповідності до заданої дози внесення добрив, регулюючою заслінкою 15 встановлюється необхідна висота висівної щілини і бункер 1 заповнюється добривами. Під час зворотно-поступального руху перегрібача 4 добрива в бункері 1 набувають текучості і витікають через висівну щілину в жолоб 12. При обертанні висівного барабана 13 добрива викидаються ним з жолоба 12 і розсіваються по поверхні поля або за допомогою тукопроводів 17 направляються до сошників. Добрива викидаються висівним барабаном 13 з жолоба 12 не по всій його довжині, а лише в зонах установки лопатей. Розгрібаючі пальці 6 перегрібача 4, здійснюючи зворотно-поступальний рух, переміщують добрива до лопатей. Штанга 11 пуансона 7 і її скоби 10 з клиноподібною робочою поверхнею, здійснюючи зворотно-поступальний рух і взаємодіючи з важелями 9 багатоштифтового пуансона 7, переміщують його до решітчастої матриці, а штифти 8, проходячи через її отвори, натискають на еластичне полотно 3, деформують його і руйнують адгезійний контакт, забезпечуючи добривам необхідну текучість. 1 UA 115897 C2 Таке виконання туковисівного апарата запобігає налипанню меліорантів і добрив підвищеної вологості на дно бункера, "спливанню" перегрібача, забезпечує надійну роботу апарата та якісне внесення матеріалів. 5 10 ФОРМУЛА ВИНАХОДУ Туковисівний апарат, що містить бункер з похилим дном, до якого шарнірно прикріплений жолоб, з установленим в ньому висівним барабаном, і перегрібач, оснащений кривошипношатунним механізмом і розгрібаючими пальцями, розміщеними між лопатями висівного барабана, форма яких копіює форму дна жолоба, який відрізняється тим, що похиле дно виконане у вигляді решітчастої матриці з закріпленими зсередини еластичним полотном та оснащене багатоштифтовим пуансоном, штифти якого розміщені в отворах решітчастої матриці, а його важелі проходять через скоби штанги пуансона з клиноподібною робочою поверхнею і шарнірно закріплені на зовнішній стороні дна бункера. 2 UA 115897 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
