Великовантажний контейнер

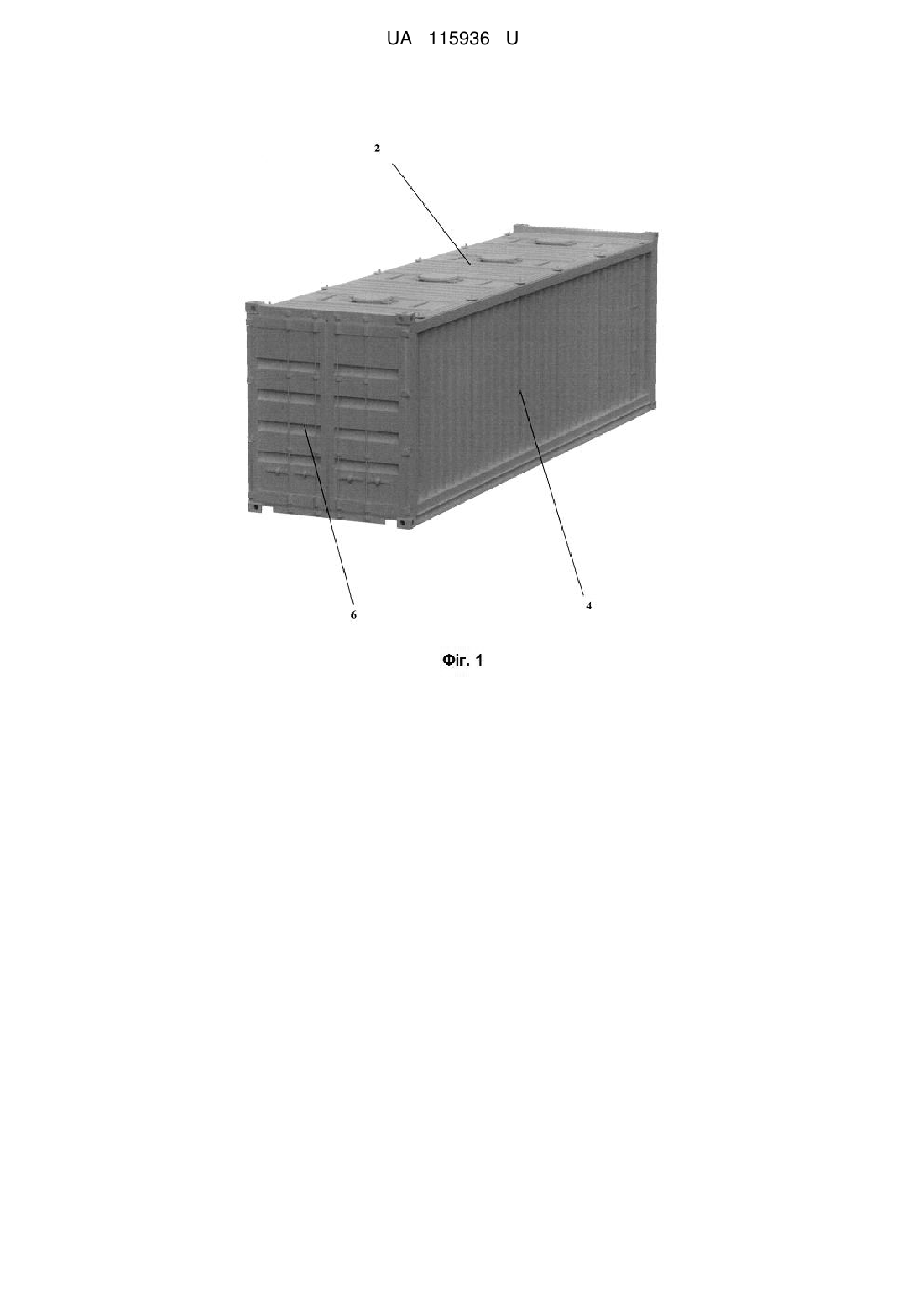

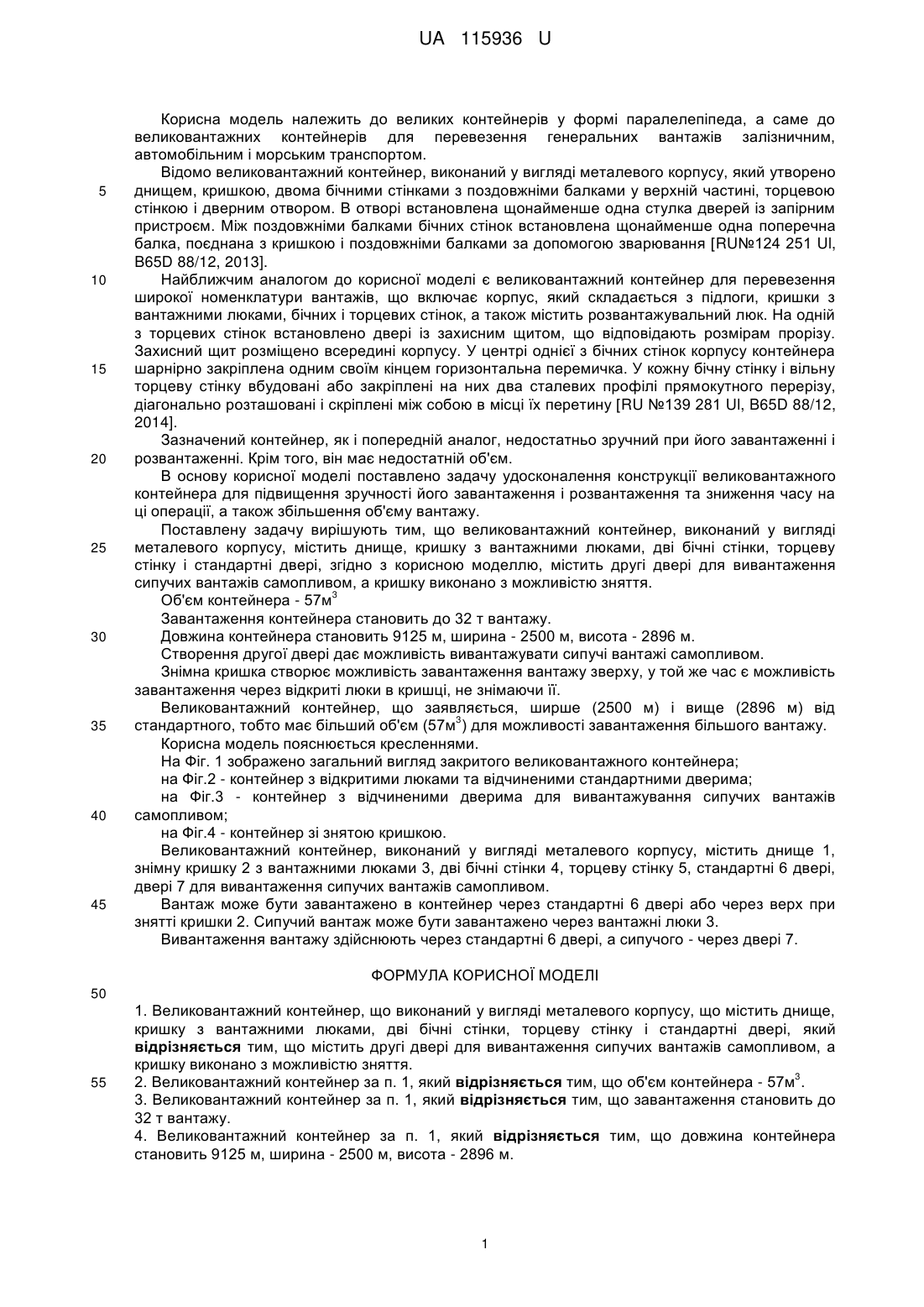

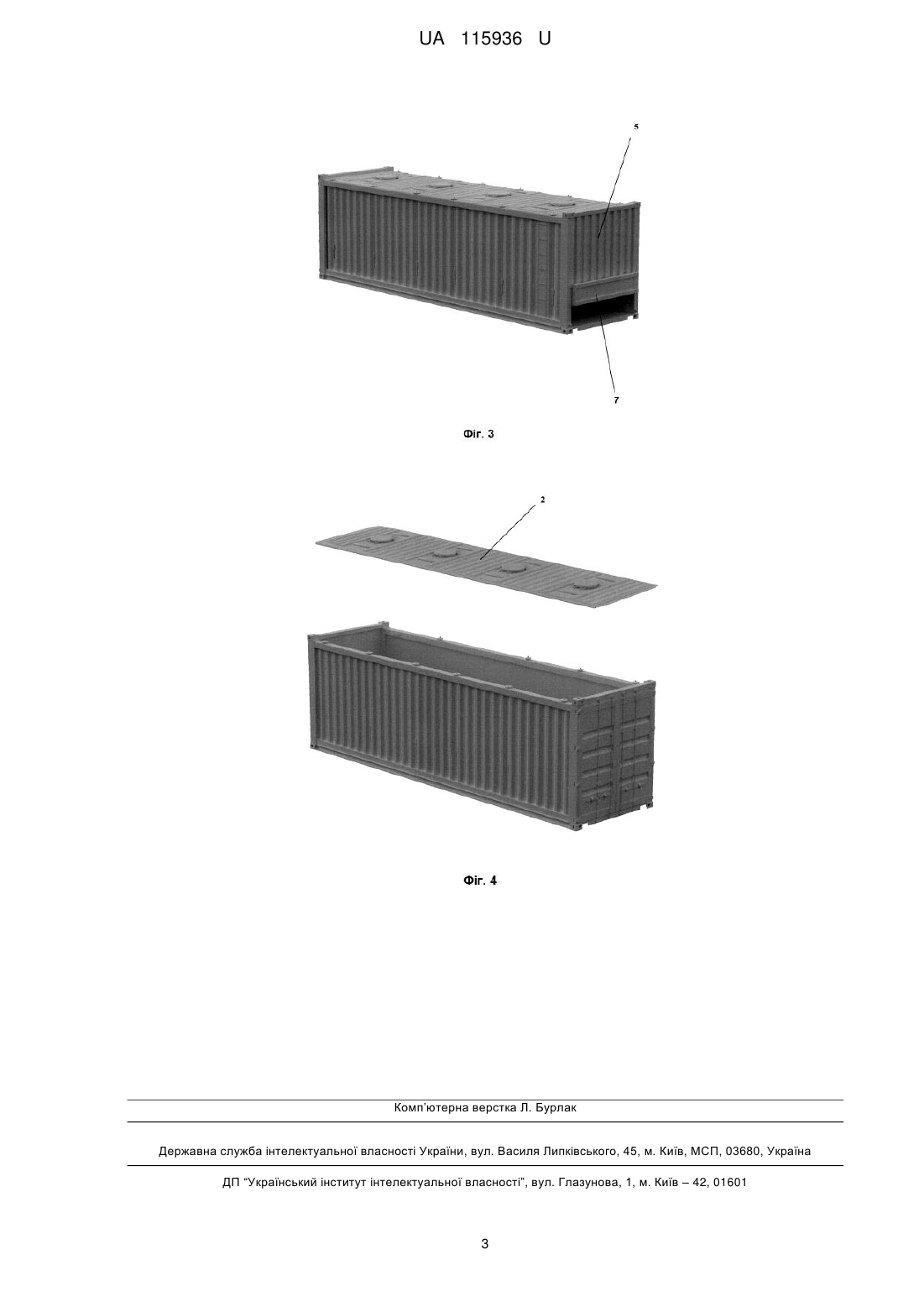

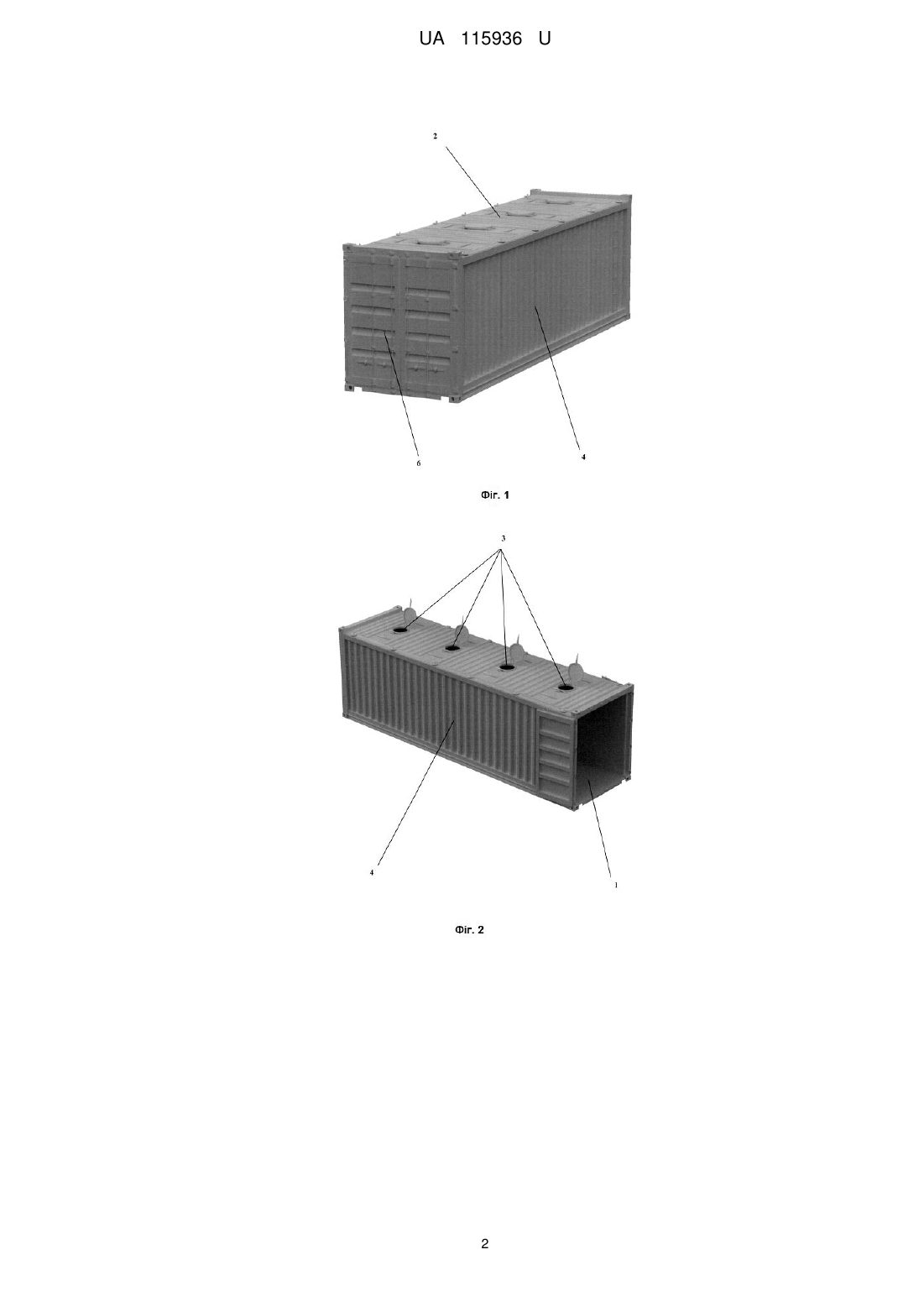

Реферат: Великовантажний контейнер виконаний у вигляді металевого корпусу, містить днище, кришку з вантажними люками, дві бічні стінки, торцеву стінку і стандартні двері, другі двері для вивантаження сипучих вантажів самопливом. Кришка виконана з можливістю зняття. UA 115936 U (54) ВЕЛИКОВАНТАЖНИЙ КОНТЕЙНЕР UA 115936 U UA 115936 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до великих контейнерів у формі паралелепіпеда, а саме до великовантажних контейнерів для перевезення генеральних вантажів залізничним, автомобільним і морським транспортом. Відомо великовантажний контейнер, виконаний у вигляді металевого корпусу, який утворено днищем, кришкою, двома бічними стінками з поздовжніми балками у верхній частині, торцевою стінкою і дверним отвором. В отворі встановлена щонайменше одна стулка дверей із запірним пристроєм. Між поздовжніми балками бічних стінок встановлена щонайменше одна поперечна балка, поєднана з кришкою і поздовжніми балками за допомогою зварювання [RU№124 251 Ul, B65D 88/12, 2013]. Найближчим аналогом до корисної моделі є великовантажний контейнер для перевезення широкої номенклатури вантажів, що включає корпус, який складається з підлоги, кришки з вантажними люками, бічних і торцевих стінок, а також містить розвантажувальний люк. На одній з торцевих стінок встановлено двері із захисним щитом, що відповідають розмірам прорізу. Захисний щит розміщено всередині корпусу. У центрі однієї з бічних стінок корпусу контейнера шарнірно закріплена одним своїм кінцем горизонтальна перемичка. У кожну бічну стінку і вільну торцеву стінку вбудовані або закріплені на них два сталевих профілі прямокутного перерізу, діагонально розташовані і скріплені між собою в місці їх перетину [RU №139 281 Ul, B65D 88/12, 2014]. Зазначений контейнер, як і попередній аналог, недостатньо зручний при його завантаженні і розвантаженні. Крім того, він має недостатній об'єм. В основу корисної моделі поставлено задачу удосконалення конструкції великовантажного контейнера для підвищення зручності його завантаження і розвантаження та зниження часу на ці операції, а також збільшення об'єму вантажу. Поставлену задачу вирішують тим, що великовантажний контейнер, виконаний у вигляді металевого корпусу, містить днище, кришку з вантажними люками, дві бічні стінки, торцеву стінку і стандартні двері, згідно з корисною моделлю, містить другі двері для вивантаження сипучих вантажів самопливом, а кришку виконано з можливістю зняття. 3 Об'єм контейнера - 57м Завантаження контейнера становить до 32 т вантажу. Довжина контейнера становить 9125 м, ширина - 2500 м, висота - 2896 м. Створення другої двері дає можливість вивантажувати сипучі вантажі самопливом. Знімна кришка створює можливість завантаження вантажу зверху, у той же час є можливість завантаження через відкриті люки в кришці, не знімаючи її. Великовантажний контейнер, що заявляється, ширше (2500 м) і вище (2896 м) від 3 стандартного, тобто має більший об'єм (57м ) для можливості завантаження більшого вантажу. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено загальний вигляд закритого великовантажного контейнера; на Фіг.2 - контейнер з відкритими люками та відчиненими стандартними дверима; на Фіг.3 - контейнер з відчиненими дверима для вивантажування сипучих вантажів самопливом; на Фіг.4 - контейнер зі знятою кришкою. Великовантажний контейнер, виконаний у вигляді металевого корпусу, містить днище 1, знімну кришку 2 з вантажними люками 3, дві бічні стінки 4, торцеву стінку 5, стандартні 6 двері, двері 7 для вивантаження сипучих вантажів самопливом. Вантаж може бути завантажено в контейнер через стандартні 6 двері або через верх при знятті кришки 2. Сипучий вантаж може бути завантажено через вантажні люки 3. Вивантаження вантажу здійснюють через стандартні 6 двері, а сипучого - через двері 7. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Великовантажний контейнер, що виконаний у вигляді металевого корпусу, що містить днище, кришку з вантажними люками, дві бічні стінки, торцеву стінку і стандартні двері, який відрізняється тим, що містить другі двері для вивантаження сипучих вантажів самопливом, а кришку виконано з можливістю зняття. 3 2. Великовантажний контейнер за п. 1, який відрізняється тим, що об'єм контейнера - 57м . 3. Великовантажний контейнер за п. 1, який відрізняється тим, що завантаження становить до 32 т вантажу. 4. Великовантажний контейнер за п. 1, який відрізняється тим, що довжина контейнера становить 9125 м, ширина - 2500 м, висота - 2896 м. 1 UA 115936 U 2 UA 115936 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
