Пристрій зовнішньої фіксації

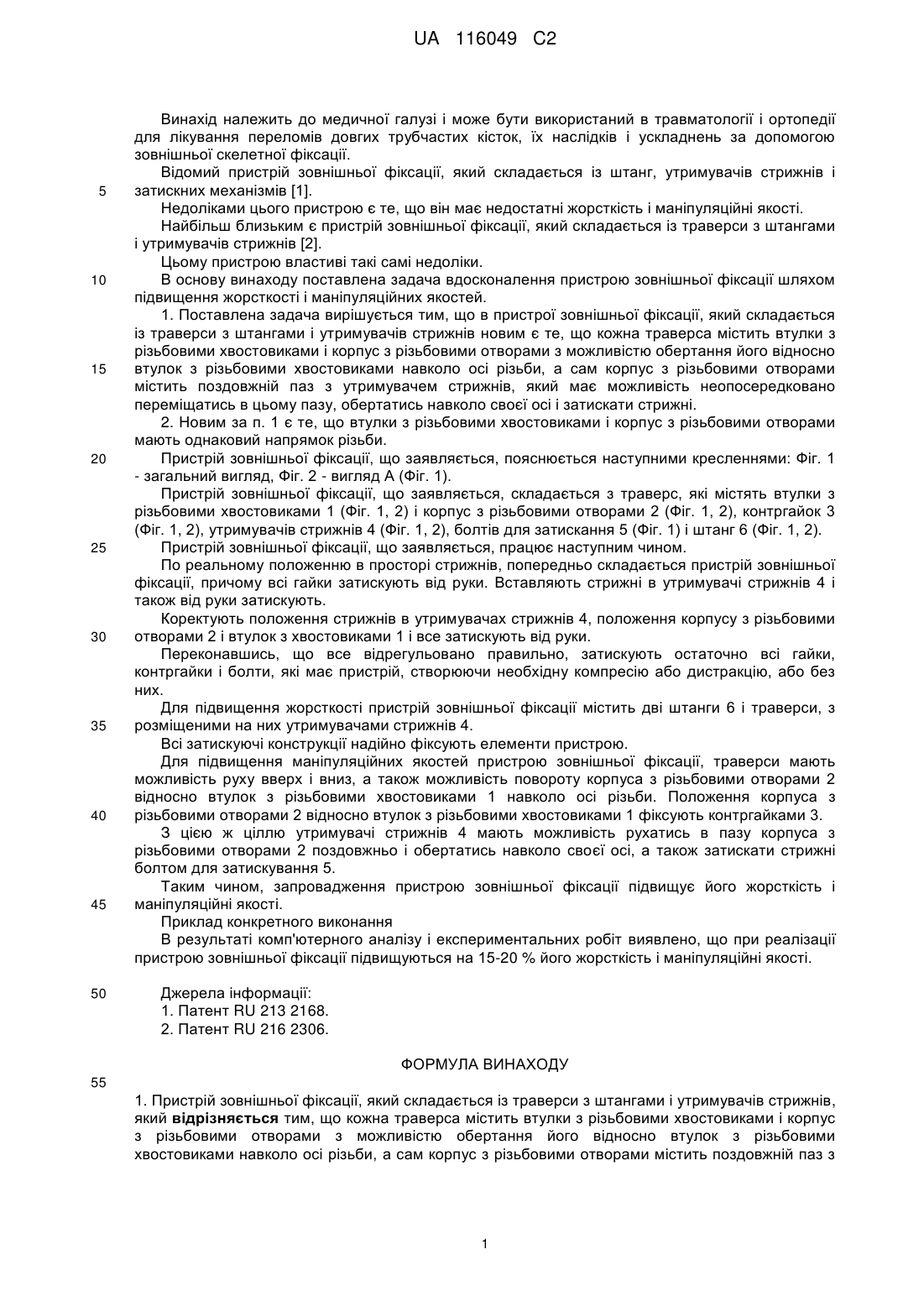

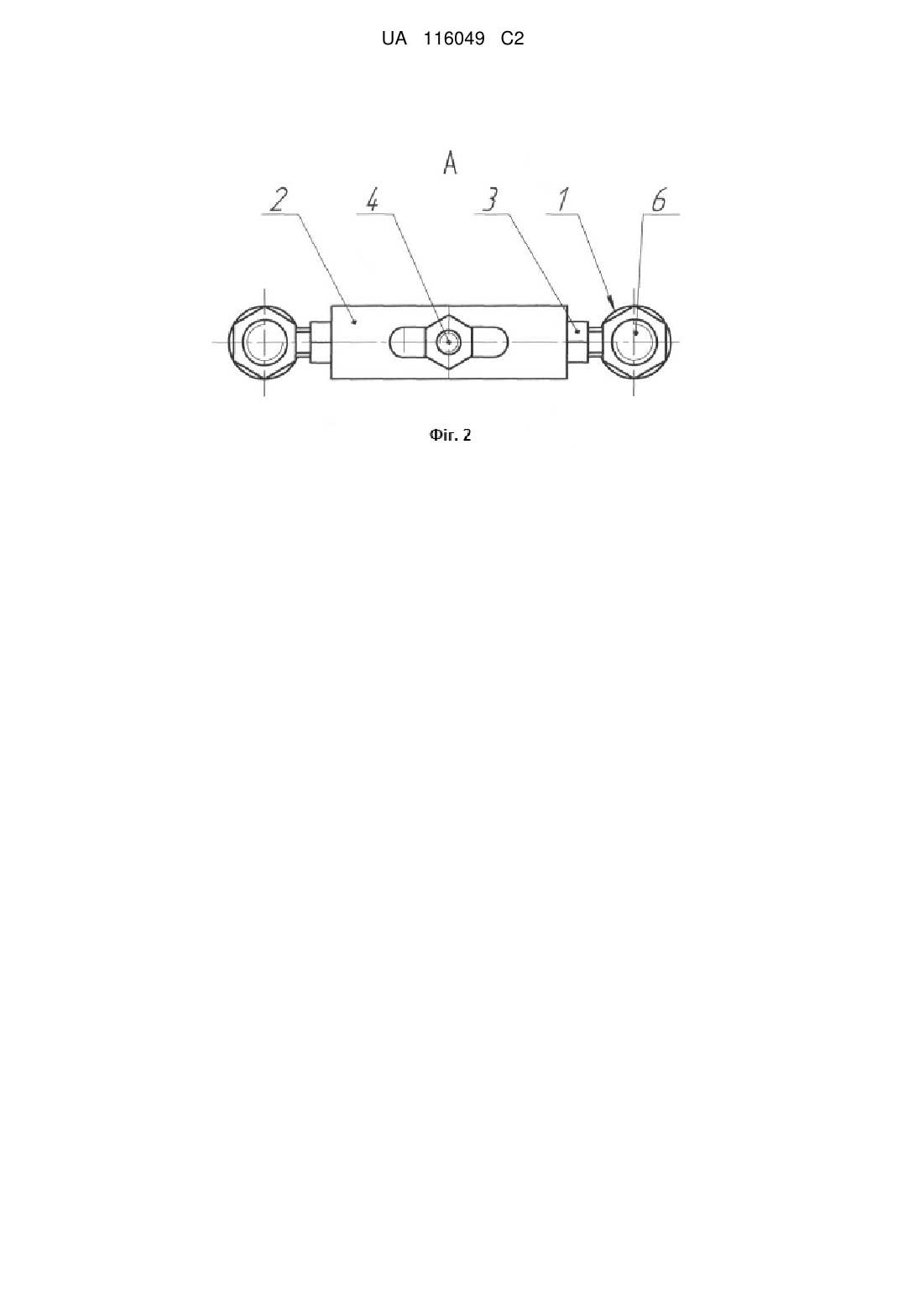

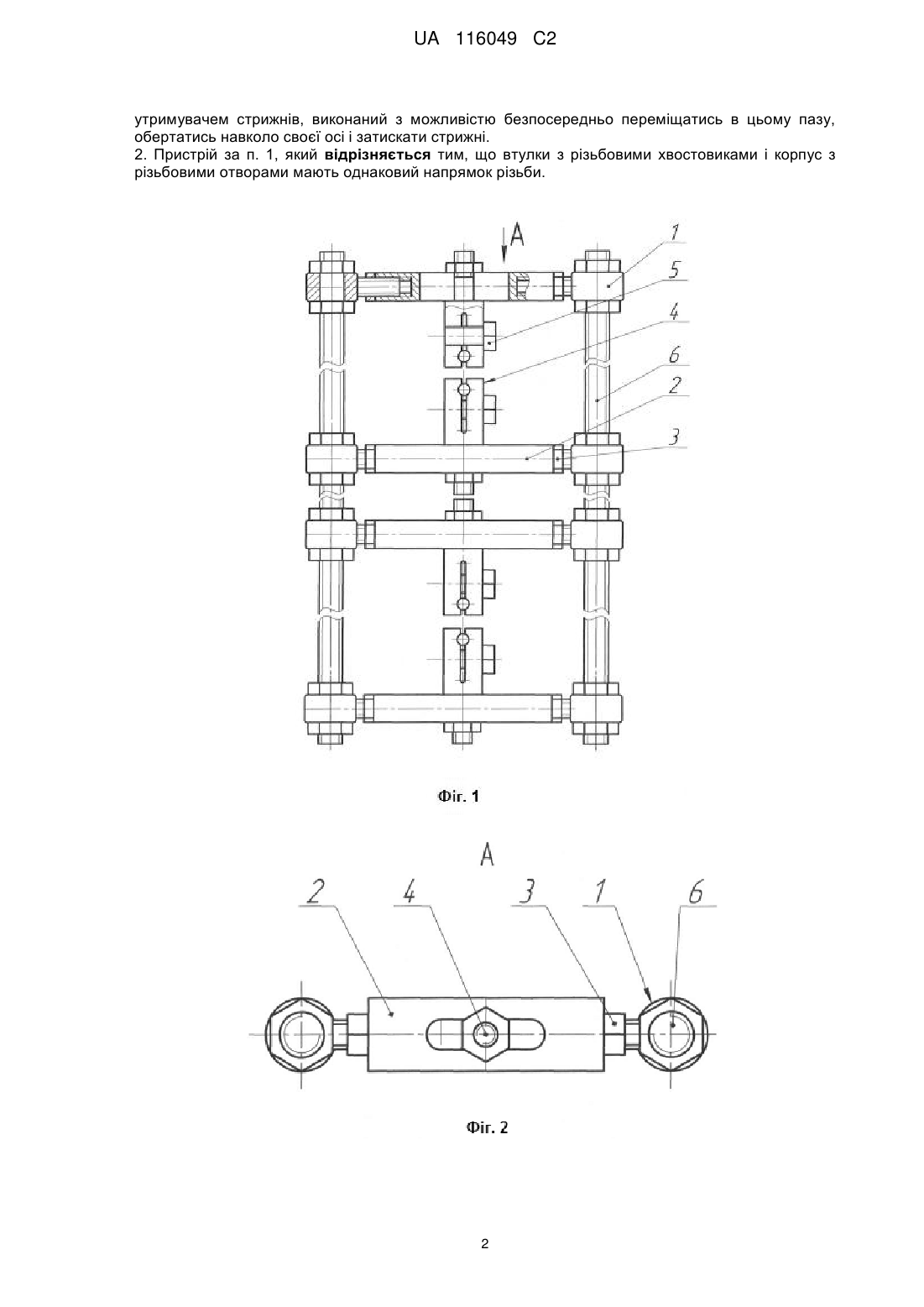

Реферат: Винахід належить до медичної галузі і може бути використаний в травматології і ортопедії для лікування переломів довгих трубчастих кісток, їх наслідків і ускладнень за допомогою зовнішньої скелетної фіксації. В основу винаходу поставлена задача вдосконалення пристрою зовнішньої фіксації шляхом підвищення жорсткості і маніпуляційних якостей. Поставлена задача вирішується тим, що в пристрої зовнішньої фіксації, який складається із траверси з штангами і утримувачів стрижнів, кожна траверса містить втулки з різьбовими хвостовиками і корпус з різьбовими отворами з можливістю обертання його відносно втулок з різьбовими хвостовиками навколо осі різьби, а сам корпус з різьбовими отворами містить поздовжній паз з утримувачем стрижнів. UA 116049 C2 (12) UA 116049 C2 UA 116049 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до медичної галузі і може бути використаний в травматології і ортопедії для лікування переломів довгих трубчастих кісток, їх наслідків і ускладнень за допомогою зовнішньої скелетної фіксації. Відомий пристрій зовнішньої фіксації, який складається із штанг, утримувачів стрижнів і затискних механізмів [1]. Недоліками цього пристрою є те, що він має недостатні жорсткість і маніпуляційні якості. Найбільш близьким є пристрій зовнішньої фіксації, який складається із траверси з штангами і утримувачів стрижнів [2]. Цьому пристрою властиві такі самі недоліки. В основу винаходу поставлена задача вдосконалення пристрою зовнішньої фіксації шляхом підвищення жорсткості і маніпуляційних якостей. 1. Поставлена задача вирішується тим, що в пристрої зовнішньої фіксації, який складається із траверси з штангами і утримувачів стрижнів новим є те, що кожна траверса містить втулки з різьбовими хвостовиками і корпус з різьбовими отворами з можливістю обертання його відносно втулок з різьбовими хвостовиками навколо осі різьби, а сам корпус з різьбовими отворами містить поздовжній паз з утримувачем стрижнів, який має можливість неопосередковано переміщатись в цьому пазу, обертатись навколо своєї осі і затискати стрижні. 2. Новим за п. 1 є те, що втулки з різьбовими хвостовиками і корпус з різьбовими отворами мають однаковий напрямок різьби. Пристрій зовнішньої фіксації, що заявляється, пояснюється наступними кресленнями: Фіг. 1 - загальний вигляд, Фіг. 2 - вигляд А (Фіг. 1). Пристрій зовнішньої фіксації, що заявляється, складається з траверс, які містять втулки з різьбовими хвостовиками 1 (Фіг. 1, 2) і корпус з різьбовими отворами 2 (Фіг. 1, 2), контргайок 3 (Фіг. 1, 2), утримувачів стрижнів 4 (Фіг. 1, 2), болтів для затискання 5 (Фіг. 1) і штанг 6 (Фіг. 1, 2). Пристрій зовнішньої фіксації, що заявляється, працює наступним чином. По реальному положенню в просторі стрижнів, попередньо складається пристрій зовнішньої фіксації, причому всі гайки затискують від руки. Вставляють стрижні в утримувачі стрижнів 4 і також від руки затискують. Коректують положення стрижнів в утримувачах стрижнів 4, положення корпусу з різьбовими отворами 2 і втулок з хвостовиками 1 і все затискують від руки. Переконавшись, що все відрегульовано правильно, затискують остаточно всі гайки, контргайки і болти, які має пристрій, створюючи необхідну компресію або дистракцію, або без них. Для підвищення жорсткості пристрій зовнішньої фіксації містить дві штанги 6 і траверси, з розміщеними на них утримувачами стрижнів 4. Всі затискуючі конструкції надійно фіксують елементи пристрою. Для підвищення маніпуляційних якостей пристрою зовнішньої фіксації, траверси мають можливість руху вверх і вниз, а також можливість повороту корпуса з різьбовими отворами 2 відносно втулок з різьбовими хвостовиками 1 навколо осі різьби. Положення корпуса з різьбовими отворами 2 відносно втулок з різьбовими хвостовиками 1 фіксують контргайками 3. З цією ж ціллю утримувачі стрижнів 4 мають можливість рухатись в пазу корпуса з різьбовими отворами 2 поздовжньо і обертатись навколо своєї осі, а також затискати стрижні болтом для затискування 5. Таким чином, запровадження пристрою зовнішньої фіксації підвищує його жорсткість і маніпуляційні якості. Приклад конкретного виконання В результаті комп'ютерного аналізу і експериментальних робіт виявлено, що при реалізації пристрою зовнішньої фіксації підвищуються на 15-20 % його жорсткість і маніпуляційні якості. Джерела інформації: 1. Патент RU 213 2168. 2. Патент RU 216 2306. ФОРМУЛА ВИНАХОДУ 55 1. Пристрій зовнішньої фіксації, який складається із траверси з штангами і утримувачів стрижнів, який відрізняється тим, що кожна траверса містить втулки з різьбовими хвостовиками і корпус з різьбовими отворами з можливістю обертання його відносно втулок з різьбовими хвостовиками навколо осі різьби, а сам корпус з різьбовими отворами містить поздовжній паз з 1 UA 116049 C2 утримувачем стрижнів, виконаний з можливістю безпосередньо переміщатись в цьому пазу, обертатись навколо своєї осі і затискати стрижні. 2. Пристрій за п. 1, який відрізняється тим, що втулки з різьбовими хвостовиками і корпус з різьбовими отворами мають однаковий напрямок різьби. 2 UA 116049 C2 Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
