Компресійно-дистракційний апарат для зовнішньої фіксації

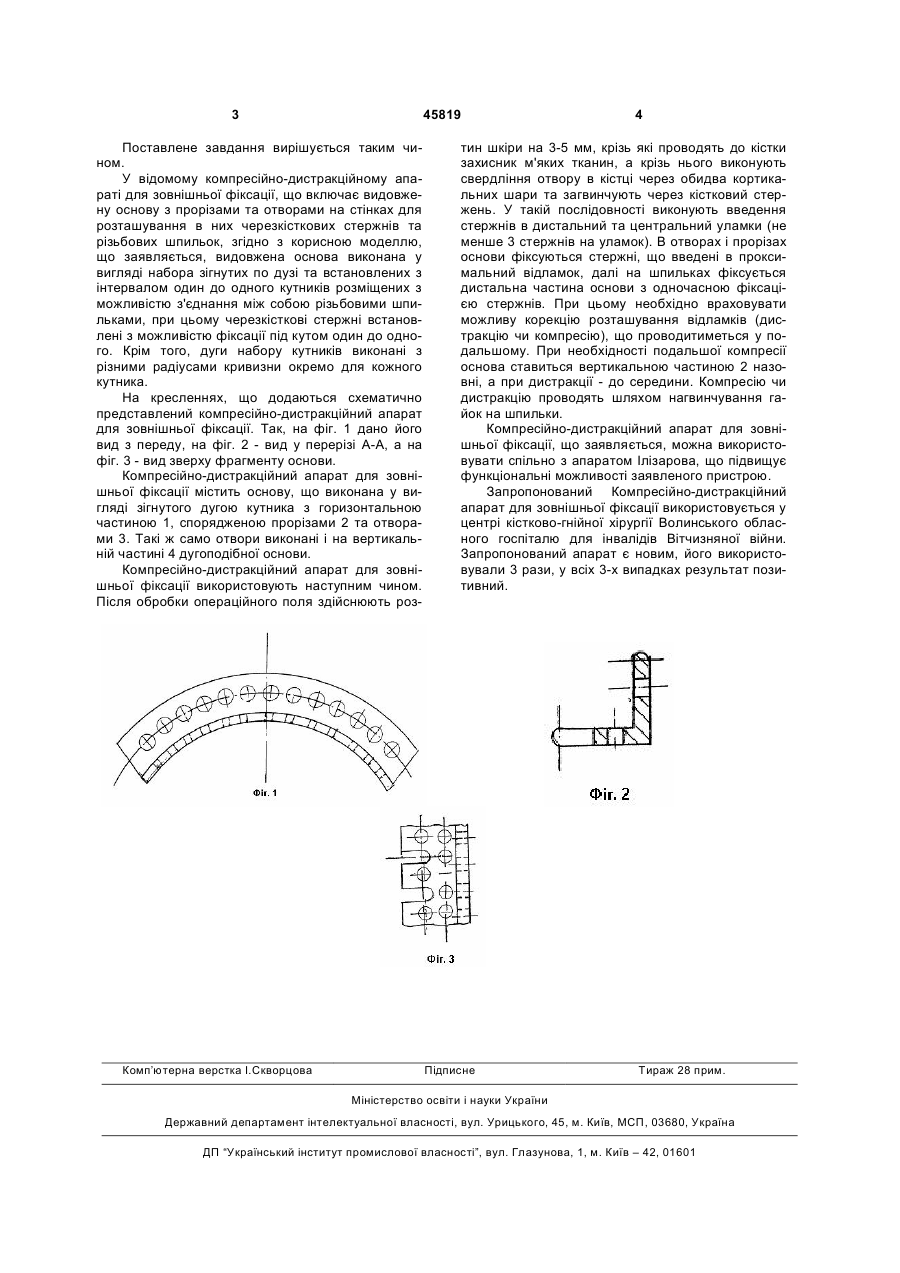

1. Компресійно-дистракційний апарат для зовнішньої фіксації, що включає видовжену основу з прорізами та отворами на стінках для розташування в них черезкісткових стержнів та різьбових шпильок, який відрізняється тим, що видовжена 3 45819 Поставлене завдання вирішується таким чином. У відомому компресійно-дистракційному апараті для зовнішньої фіксації, що включає видовжену основу з прорізами та отворами на стінках для розташування в них черезкісткових стержнів та різьбових шпильок, згідно з корисною моделлю, що заявляється, видовжена основа виконана у вигляді набора зігнутих по дузі та встановлених з інтервалом один до одного кутників розміщених з можливістю з'єднання між собою різьбовими шпильками, при цьому черезкісткові стержні встановлені з можливістю фіксації під кутом один до одного. Крім того, дуги набору кутників виконані з різними радіусами кривизни окремо для кожного кутника. На кресленнях, що додаються схематично представлений компресійно-дистракційний апарат для зовнішньої фіксації. Так, на фіг. 1 дано його вид з переду, на фіг. 2 - вид у перерізі А-А, а на фіг. 3 - вид зверху фрагменту основи. Компресійно-дистракційний апарат для зовнішньої фіксації містить основу, що виконана у вигляді зігнутого дугою кутника з горизонтальною частиною 1, спорядженою прорізами 2 та отворами 3. Такі ж само отвори виконані і на вертикальній частині 4 дугоподібної основи. Компресійно-дистракційний апарат для зовнішньої фіксації використовують наступним чином. Після обробки операційного поля здійснюють роз Комп’ютерна верстка І.Скворцова 4 тин шкіри на 3-5 мм, крізь які проводять до кістки захисник м'яких тканин, а крізь нього виконують свердління отвору в кістці через обидва кортикальних шари та загвинчують через кістковий стержень. У такій послідовності виконують введення стержнів в дистальний та центральний уламки (не менше 3 стержнів на уламок). В отворах і прорізах основи фіксуються стержні, що введені в проксимальний відламок, далі на шпильках фіксується дистальна частина основи з одночасною фіксацією стержнів. При цьому необхідно враховувати можливу корекцію розташування відламків (дистракцію чи компресію), що проводитиметься у подальшому. При необхідності подальшої компресії основа ставиться вертикальною частиною 2 назовні, а при дистракції - до середини. Компресію чи дистракцію проводять шляхом нагвинчування гайок на шпильки. Компресійно-дистракційний апарат для зовнішньої фіксації, що заявляється, можна використовувати спільно з апаратом Ілізарова, що підвищує функціональні можливості заявленого пристрою. Запропонований Компресійно-дистракційний апарат для зовнішньої фіксації використовується у центрі кістково-гнійної хірургії Волинського обласного госпіталю для інвалідів Вітчизняної війни. Запропонований апарат є новим, його використовували 3 рази, у всіх 3-х випадках результат позитивний. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
