Установка знезалізнення води

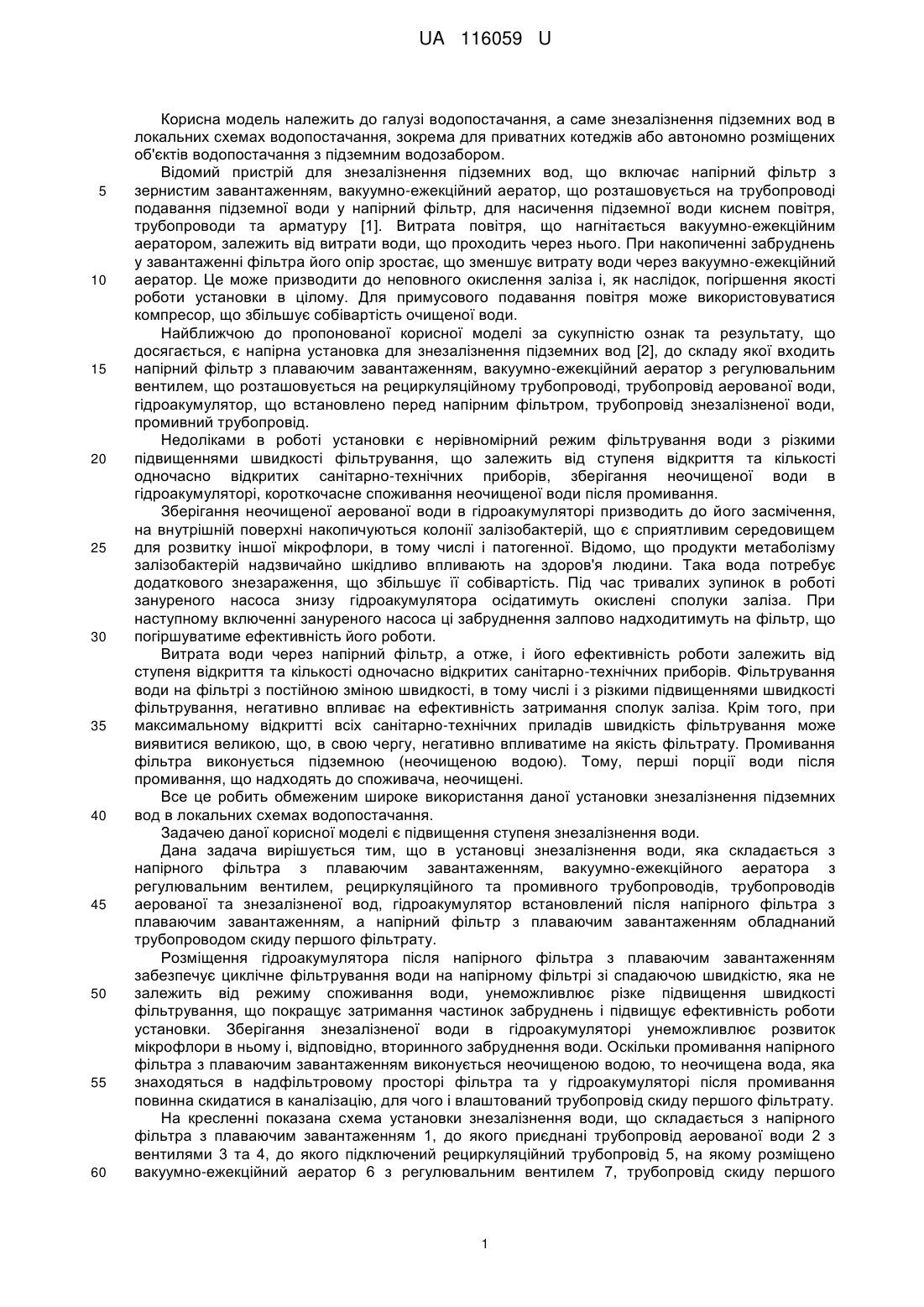

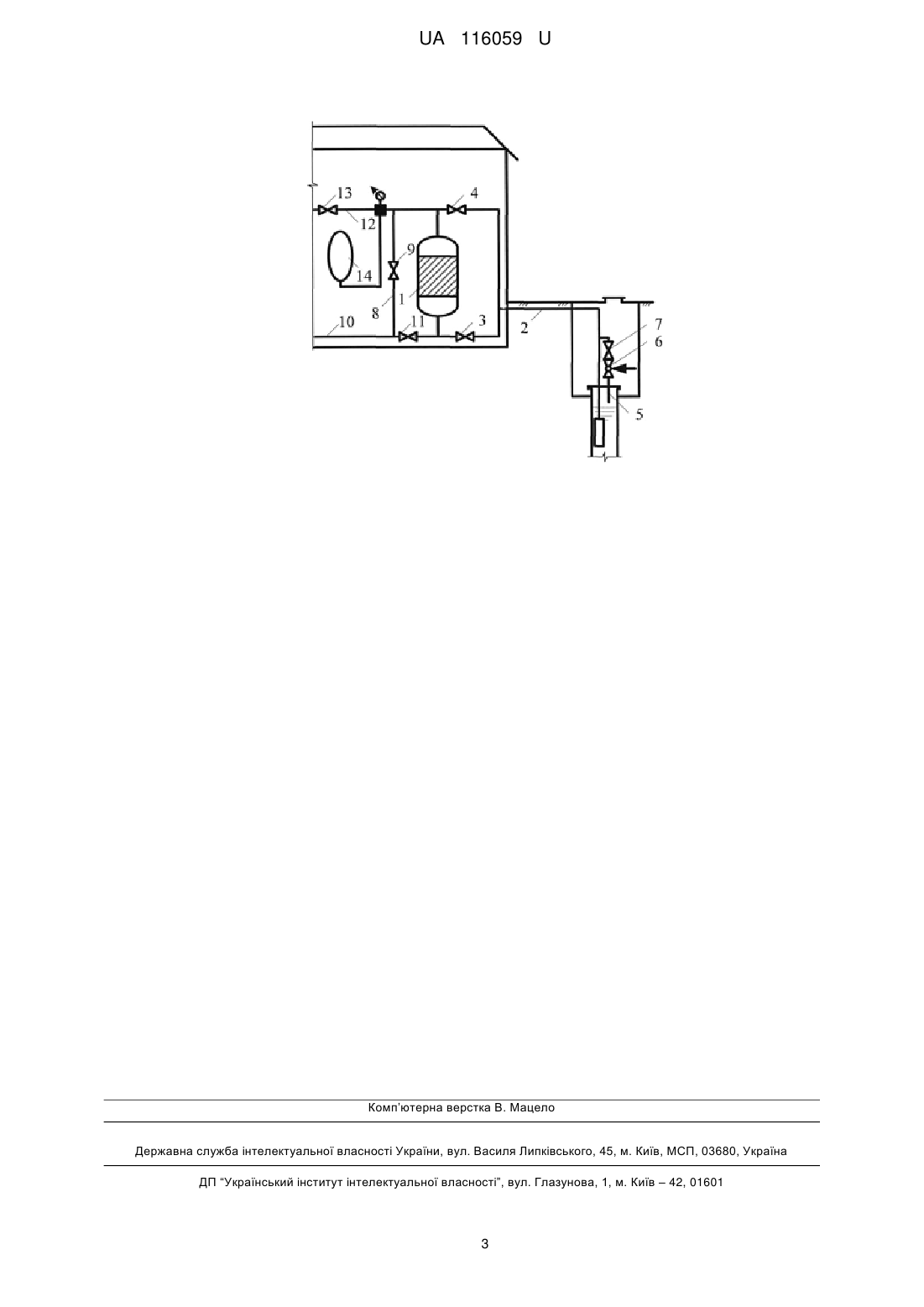

Реферат: Установка знезалізнення води складається з напірного фільтра з плаваючим завантаженням, вакуумно-ежекційного аератора з регулювальним вентилем, рециркуляційного та промивного трубопроводів, трубопроводів аерованої та знезалізненої вод. Гідроакумулятор встановлений після напірного фільтра з плаваючим завантаженням, а напірний фільтр з плаваючим завантаженням обладнаний трубопроводом скиду першого фільтрату. UA 116059 U (54) УСТАНОВКА ЗНЕЗАЛІЗНЕННЯ ВОДИ UA 116059 U UA 116059 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі водопостачання, а саме знезалізнення підземних вод в локальних схемах водопостачання, зокрема для приватних котеджів або автономно розміщених об'єктів водопостачання з підземним водозабором. Відомий пристрій для знезалізнення підземних вод, що включає напірний фільтр з зернистим завантаженням, вакуумно-ежекційний аератор, що розташовується на трубопроводі подавання підземної води у напірний фільтр, для насичення підземної води киснем повітря, трубопроводи та арматуру [1]. Витрата повітря, що нагнітається вакуумно-ежекційним аератором, залежить від витрати води, що проходить через нього. При накопиченні забруднень у завантаженні фільтра його опір зростає, що зменшує витрату води через вакуумно-ежекційний аератор. Це може призводити до неповного окислення заліза і, як наслідок, погіршення якості роботи установки в цілому. Для примусового подавання повітря може використовуватися компресор, що збільшує собівартість очищеної води. Найближчою до пропонованої корисної моделі за сукупністю ознак та результату, що досягається, є напірна установка для знезалізнення підземних вод [2], до складу якої входить напірний фільтр з плаваючим завантаженням, вакуумно-ежекційний аератор з регулювальним вентилем, що розташовується на рециркуляційному трубопроводі, трубопровід аерованої води, гідроакумулятор, що встановлено перед напірним фільтром, трубопровід знезалізненої води, промивний трубопровід. Недоліками в роботі установки є нерівномірний режим фільтрування води з різкими підвищеннями швидкості фільтрування, що залежить від ступеня відкриття та кількості одночасно відкритих санітарно-технічних приборів, зберігання неочищеної води в гідроакумуляторі, короткочасне споживання неочищеної води після промивання. Зберігання неочищеної аерованої води в гідроакумуляторі призводить до його засмічення, на внутрішній поверхні накопичуються колонії залізобактерій, що є сприятливим середовищем для розвитку іншої мікрофлори, в тому числі і патогенної. Відомо, що продукти метаболізму залізобактерій надзвичайно шкідливо впливають на здоров'я людини. Така вода потребує додаткового знезараження, що збільшує її собівартість. Під час тривалих зупинок в роботі зануреного насоса знизу гідроакумулятора осідатимуть окислені сполуки заліза. При наступному включенні зануреного насоса ці забруднення залпово надходитимуть на фільтр, що погіршуватиме ефективність його роботи. Витрата води через напірний фільтр, а отже, і його ефективність роботи залежить від ступеня відкриття та кількості одночасно відкритих санітарно-технічних приборів. Фільтрування води на фільтрі з постійною зміною швидкості, в тому числі і з різкими підвищеннями швидкості фільтрування, негативно впливає на ефективність затримання сполук заліза. Крім того, при максимальному відкритті всіх санітарно-технічних приладів швидкість фільтрування може виявитися великою, що, в свою чергу, негативно впливатиме на якість фільтрату. Промивання фільтра виконується підземною (неочищеною водою). Тому, перші порції води після промивання, що надходять до споживача, неочищені. Все це робить обмеженим широке використання даної установки знезалізнення підземних вод в локальних схемах водопостачання. Задачею даної корисної моделі є підвищення ступеня знезалізнення води. Дана задача вирішується тим, що в установці знезалізнення води, яка складається з напірного фільтра з плаваючим завантаженням, вакуумно-ежекційного аератора з регулювальним вентилем, рециркуляційного та промивного трубопроводів, трубопроводів аерованої та знезалізненої вод, гідроакумулятор встановлений після напірного фільтра з плаваючим завантаженням, а напірний фільтр з плаваючим завантаженням обладнаний трубопроводом скиду першого фільтрату. Розміщення гідроакумулятора після напірного фільтра з плаваючим завантаженням забезпечує циклічне фільтрування води на напірному фільтрі зі спадаючою швидкістю, яка не залежить від режиму споживання води, унеможливлює різке підвищення швидкості фільтрування, що покращує затримання частинок забруднень і підвищує ефективність роботи установки. Зберігання знезалізненої води в гідроакумуляторі унеможливлює розвиток мікрофлори в ньому і, відповідно, вторинного забруднення води. Оскільки промивання напірного фільтра з плаваючим завантаженням виконується неочищеною водою, то неочищена вода, яка знаходяться в надфільтровому просторі фільтра та у гідроакумуляторі після промивання повинна скидатися в каналізацію, для чого і влаштований трубопровід скиду першого фільтрату. На кресленні показана схема установки знезалізнення води, що складається з напірного фільтра з плаваючим завантаженням 1, до якого приєднані трубопровід аерованої води 2 з вентилями 3 та 4, до якого підключений рециркуляційний трубопровід 5, на якому розміщено вакуумно-ежекційний аератор 6 з регулювальним вентилем 7, трубопровід скиду першого 1 UA 116059 U 5 10 15 20 25 30 фільтрату 8 з вентилем 9, промивний трубопровід 10 з вентилем 11, трубопровід знезалізненої води 12 з вентилем 13, до якого підключений гідроакумулятор 14. Принцип роботи установки знезалізнення води наступний. Підземна вода подається зануреним насосом, частина якої проходить через вакуумно-ежекційний аератор 6 та насичується киснем повітря і по рециркуляційному трубопроводу 5 відводиться в свердловину для зміщування з підземною водою. Витрату води через рециркуляційний трубопровід 5 регулюють за допомогою регулювального вентиля 7, що залежить, в першу чергу, від концентрації закисного заліза у підземній воді. Вода, насичена киснем, по трубопроводу аерованої води 2 надходить у напірний фільтр з плаваючим завантаженням 1, де відбувається її очищення від заліза. Знезалізнена вода збирається в гідроакумуляторі 14 і по трубопроводу знезалізненої води 12 надходить до споживача. Фільтрування води на напірному фільтрі з плаваючим завантаженням 1 відбувається циклічно, по мірі спорожнення гідроакумулятора 14 та включення зануреного насоса. Впродовж одного циклу фільтрування швидкість фільтрування поступово зменшується, що пов'язано зі збільшенням тиску в гідроакумуляторі 14. Напірний фільтр з плаваючим завантаженням 1 періодично виводиться на промивання. Для цього закриваються вентилі 13, 3 та відкриваються вентилі 4, 11. Вода, рухаючись зворотним потоком, розширює плаваюче завантаження, переводячи його в псевдозріджений стан, що забезпечує відрив та вимивання раніше накопичених в плаваючому завантаженні забруднень. Брудна промивна вода відводиться по промивному трубопроводу 10 в каналізацію. Для видалення неочищеної води з надфільтрового простору напірного фільтра з плаваючим завантаженням 1 та гідроакумулятора 14 закриваються вентилі 11 і 4 та відкриваються вентилі 3 і 9 до спорожнення гідроакумулятора 14. Закриттям вентиля 9 та відкриттям вентиля 13 напірний фільтр з плаваючим завантаженням 1 переводиться в режим фільтрування. В порівнянні із іншими пристроями знезалізнення підземної води дана установка знезалізнення води дозволяє забезпечити високу ефективність очищення води від сполук заліза, не допускає вторинного розвитку мікрофлори, триваліший період експлуатації гідроакумулятора, вищу надійність роботи та меншу собівартості знезалізненої води. Джерела інформації: 1. Мамонтов К. А. Обезжелезивание воды в напорных установках. 2-е изд., перераб. / К. А. Мамонтов. - М.: Стройиздат, 1964. - С 9-12. 2. Пат. на корисну модель 91986 Україна, МПК В01D 24/00, С 02 F 1/64. Напірна установка для знезалізнення підземних вод / В. О. Орлов, С. Ю. Мартинов, К. С. Корнійчук. - № u2014 01556; Бюл. № 14, 2014. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Установка знезалізнення води, яка складається з напірного фільтра з плаваючим завантаженням, вакуумно-ежекційного аератора з регулювальним вентилем, рециркуляційного та промивного трубопроводів, трубопроводів аерованої та знезалізненої вод, яка відрізняється тим, що гідроакумулятор встановлений після напірного фільтра з плаваючим завантаженням, а напірний фільтр з плаваючим завантаженням обладнаний трубопроводом скиду першого фільтрату. 2 UA 116059 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
