Розрізна пружна фільєра для калібрування згортних втулок з n-вершинним огранюванням

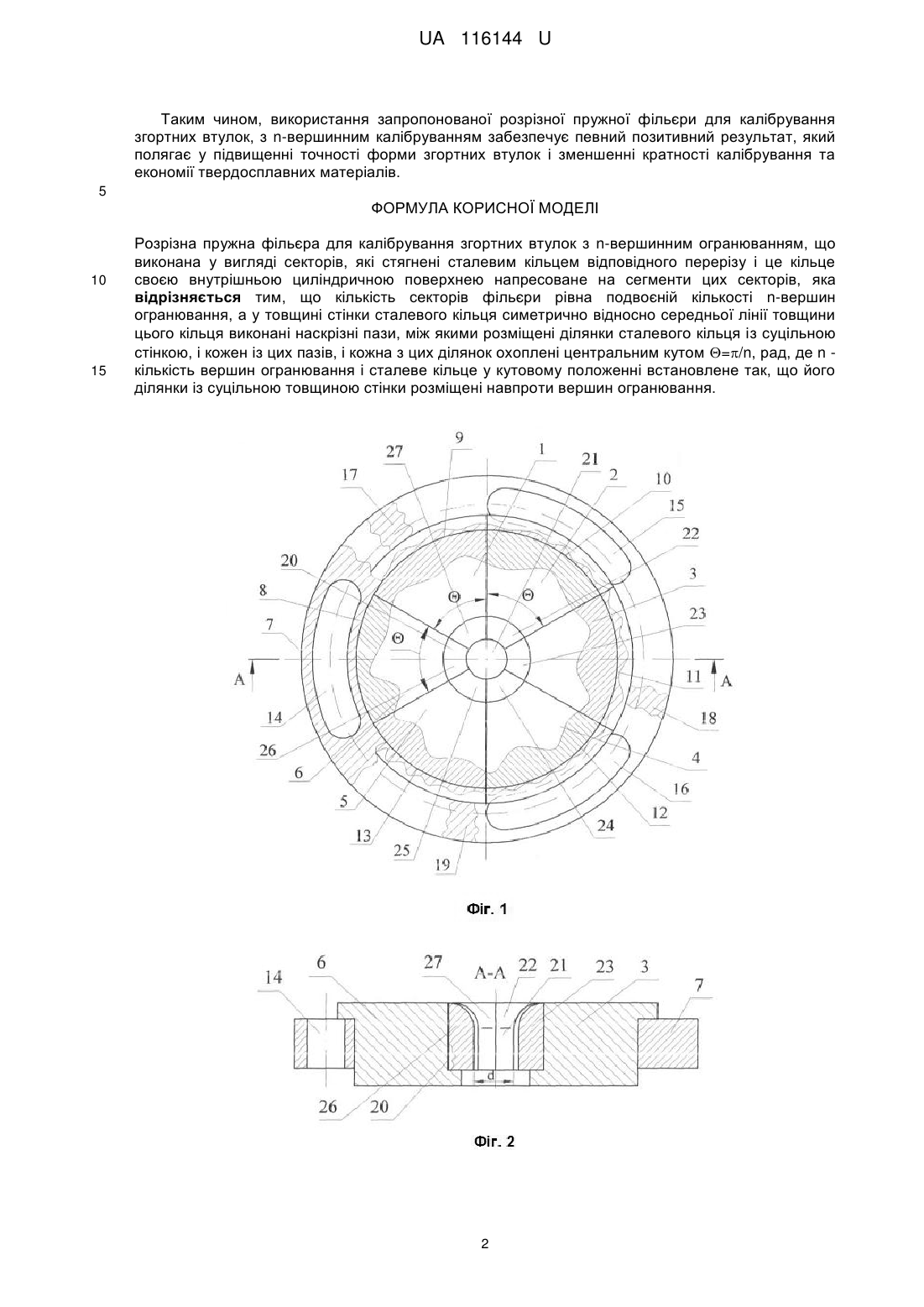

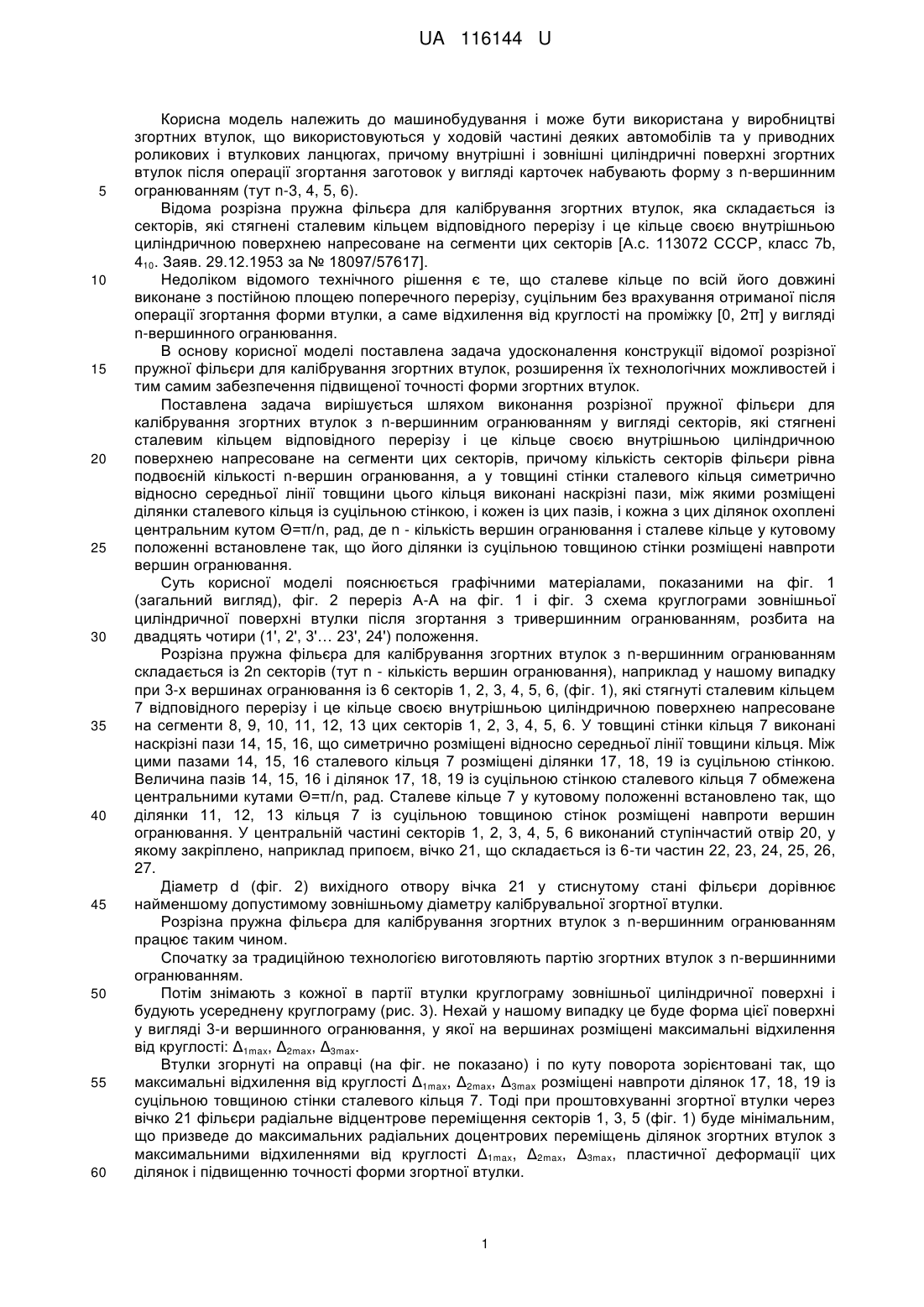

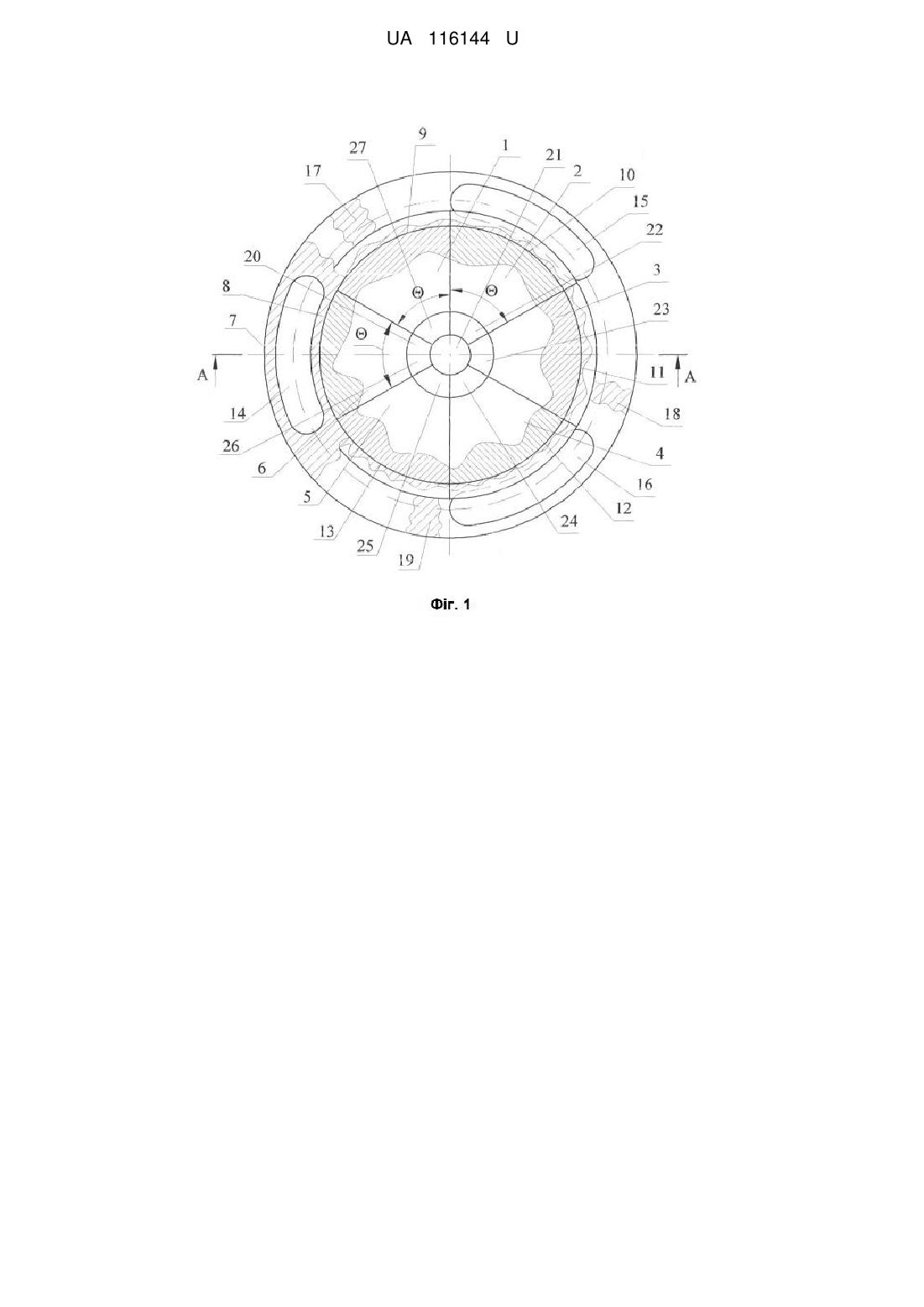

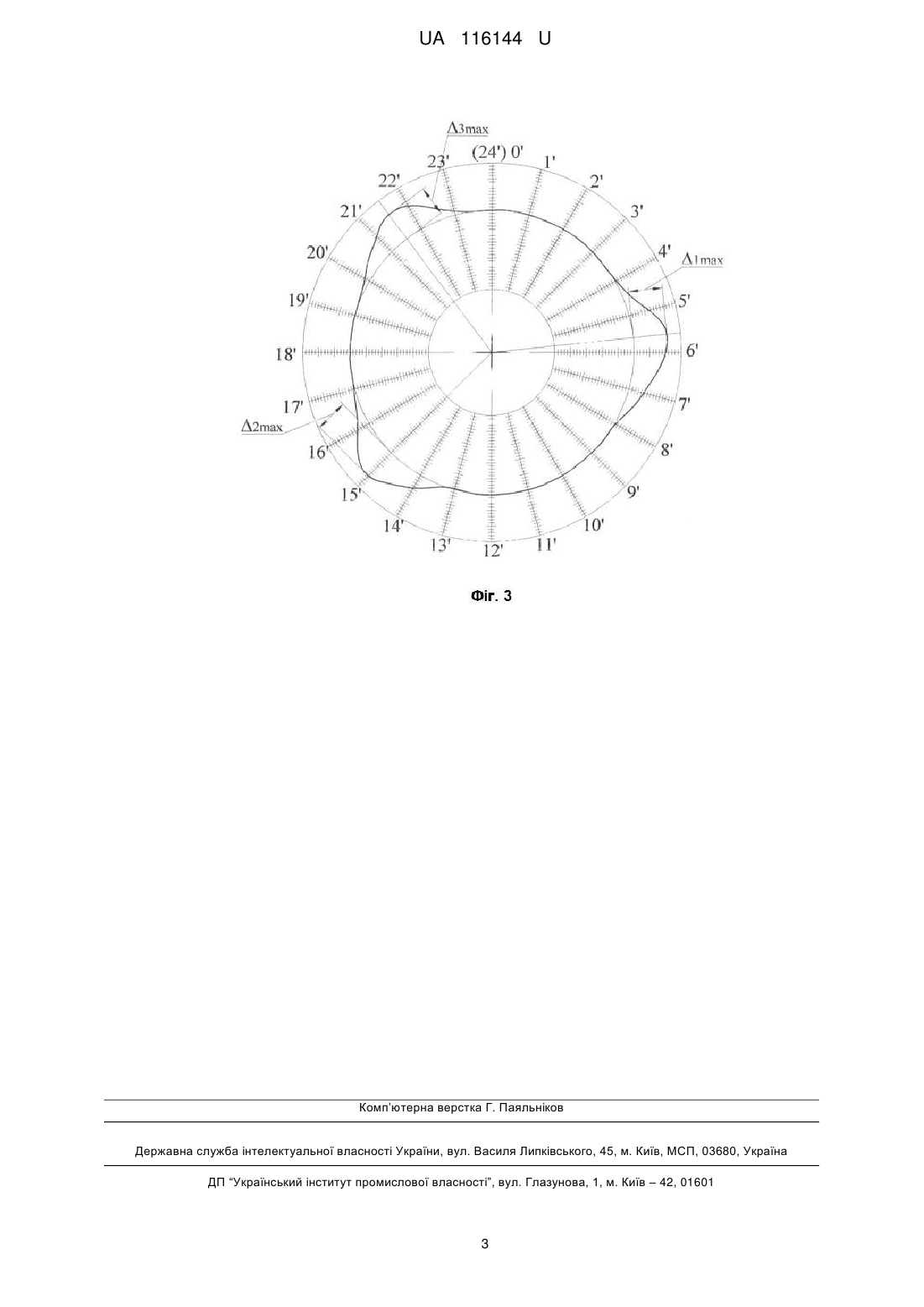

Реферат: Розрізна пружна фільєра для калібрування згортних втулок з n-вершинним огранюванням виконана у вигляді секторів, які стягнені сталевим кільцем відповідного перерізу і це кільце своєю внутрішньою циліндричною поверхнею напресоване на сегменти цих секторів. Кількість секторів фільєри рівна подвоєній кількості n-вершин огранювання. У товщині стінки сталевого кільця симетрично відносно середньої лінії товщини цього кільця виконані наскрізні пази, між якими розміщені ділянки сталевого кільця із суцільною стінкою, і кожен із цих пазів, і кожна з цих ділянок охоплені центральним кутом =/n, рад. UA 116144 U (54) РОЗРІЗНА ПРУЖНА ФІЛЬЄРА ДЛЯ КАЛІБРУВАННЯ ЗГОРТНИХ ВТУЛОК З n-ВЕРШИННИМ ОГРАНЮВАННЯМ UA 116144 U UA 116144 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і може бути використана у виробництві згортних втулок, що використовуються у ходовій частині деяких автомобілів та у приводних роликових і втулкових ланцюгах, причому внутрішні і зовнішні циліндричні поверхні згортних втулок після операції згортання заготовок у вигляді карточек набувають форму з n-вершинним огранюванням (тут n-3, 4, 5, 6). Відома розрізна пружна фільєра для калібрування згортних втулок, яка складається із секторів, які стягнені сталевим кільцем відповідного перерізу і це кільце своєю внутрішньою циліндричною поверхнею напресоване на сегменти цих секторів [А.с. 113072 СССР, класс 7b, 410. Заяв. 29.12.1953 за № 18097/57617]. Недоліком відомого технічного рішення є те, що сталеве кільце по всій його довжині виконане з постійною площею поперечного перерізу, суцільним без врахування отриманої після операції згортання форми втулки, а саме відхилення від круглості на проміжку [0, 2π] у вигляді n-вершинного огранювання. В основу корисної моделі поставлена задача удосконалення конструкції відомої розрізної пружної фільєри для калібрування згортних втулок, розширення їх технологічних можливостей і тим самим забезпечення підвищеної точності форми згортних втулок. Поставлена задача вирішується шляхом виконання розрізної пружної фільєри для калібрування згортних втулок з n-вершинним огранюванням у вигляді секторів, які стягнені сталевим кільцем відповідного перерізу і це кільце своєю внутрішньою циліндричною поверхнею напресоване на сегменти цих секторів, причому кількість секторів фільєри рівна подвоєній кількості n-вершин огранювання, а у товщині стінки сталевого кільця симетрично відносно середньої лінії товщини цього кільця виконані наскрізні пази, між якими розміщені ділянки сталевого кільця із суцільною стінкою, і кожен із цих пазів, і кожна з цих ділянок охоплені центральним кутом Θ=π/n, рад, де n - кількість вершин огранювання і сталеве кільце у кутовому положенні встановлене так, що його ділянки із суцільною товщиною стінки розміщені навпроти вершин огранювання. Суть корисної моделі пояснюється графічними матеріалами, показаними на фіг. 1 (загальний вигляд), фіг. 2 переріз А-А на фіг. 1 і фіг. 3 схема круглограми зовнішньої циліндричної поверхні втулки після згортання з тривершинним огранюванням, розбита на двадцять чотири (1', 2', 3'… 23', 24') положення. Розрізна пружна фільєра для калібрування згортних втулок з n-вершинним огранюванням складається із 2n секторів (тут n - кількість вершин огранювання), наприклад у нашому випадку при 3-х вершинах огранювання із 6 секторів 1, 2, 3, 4, 5, 6, (фіг. 1), які стягнуті сталевим кільцем 7 відповідного перерізу і це кільце своєю внутрішньою циліндричною поверхнею напресоване на сегменти 8, 9, 10, 11, 12, 13 цих секторів 1, 2, 3, 4, 5, 6. У товщині стінки кільця 7 виконані наскрізні пази 14, 15, 16, що симетрично розміщені відносно середньої лінії товщини кільця. Між цими пазами 14, 15, 16 сталевого кільця 7 розміщені ділянки 17, 18, 19 із суцільною стінкою. Величина пазів 14, 15, 16 і ділянок 17, 18, 19 із суцільною стінкою сталевого кільця 7 обмежена центральними кутами Θ=π/n, рад. Сталеве кільце 7 у кутовому положенні встановлено так, що ділянки 11, 12, 13 кільця 7 із суцільною товщиною стінок розміщені навпроти вершин огранювання. У центральній частині секторів 1, 2, 3, 4, 5, 6 виконаний ступінчастий отвір 20, у якому закріплено, наприклад припоєм, вічко 21, що складається із 6-ти частин 22, 23, 24, 25, 26, 27. Діаметр d (фіг. 2) вихідного отвору вічка 21 у стиснутому стані фільєри дорівнює найменшому допустимому зовнішньому діаметру калібрувальної згортної втулки. Розрізна пружна фільєра для калібрування згортних втулок з n-вершинним огранюванням працює таким чином. Спочатку за традиційною технологією виготовляють партію згортних втулок з n-вершинними огранюванням. Потім знімають з кожної в партії втулки круглограму зовнішньої циліндричної поверхні і будують усереднену круглограму (рис. 3). Нехай у нашому випадку це буде форма цієї поверхні у вигляді 3-и вершинного огранювання, у якої на вершинах розміщені максимальні відхилення від круглості: Δ1max, Δ2mах, Δ3mах. Втулки згорнуті на оправці (на фіг. не показано) і по куту поворота зорієнтовані так, що максимальні відхилення від круглості Δ1max, Δ2mах, Δ3mах розміщені навпроти ділянок 17, 18, 19 із суцільною товщиною стінки сталевого кільця 7. Тоді при проштовхуванні згортної втулки через вічко 21 фільєри радіальне відцентрове переміщення секторів 1, 3, 5 (фіг. 1) буде мінімальним, що призведе до максимальних радіальних доцентрових переміщень ділянок згортних втулок з максимальними відхиленнями від круглості Δ1max, Δ2max, Δ3mах, пластичної деформації цих ділянок і підвищенню точності форми згортної втулки. 1 UA 116144 U Таким чином, використання запропонованої розрізної пружної фільєри для калібрування згортних втулок, з n-вершинним калібруванням забезпечує певний позитивний результат, який полягає у підвищенні точності форми згортних втулок і зменшенні кратності калібрування та економії твердосплавних матеріалів. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Розрізна пружна фільєра для калібрування згортних втулок з n-вершинним огранюванням, що виконана у вигляді секторів, які стягнені сталевим кільцем відповідного перерізу і це кільце своєю внутрішньою циліндричною поверхнею напресоване на сегменти цих секторів, яка відрізняється тим, що кількість секторів фільєри рівна подвоєній кількості n-вершин огранювання, а у товщині стінки сталевого кільця симетрично відносно середньої лінії товщини цього кільця виконані наскрізні пази, між якими розміщені ділянки сталевого кільця із суцільною стінкою, і кожен із цих пазів, і кожна з цих ділянок охоплені центральним кутом =/n, рад, де n кількість вершин огранювання і сталеве кільце у кутовому положенні встановлене так, що його ділянки із суцільною товщиною стінки розміщені навпроти вершин огранювання. 2 UA 116144 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
