Розрізна пружна фільєра для калібрування згортних втулок

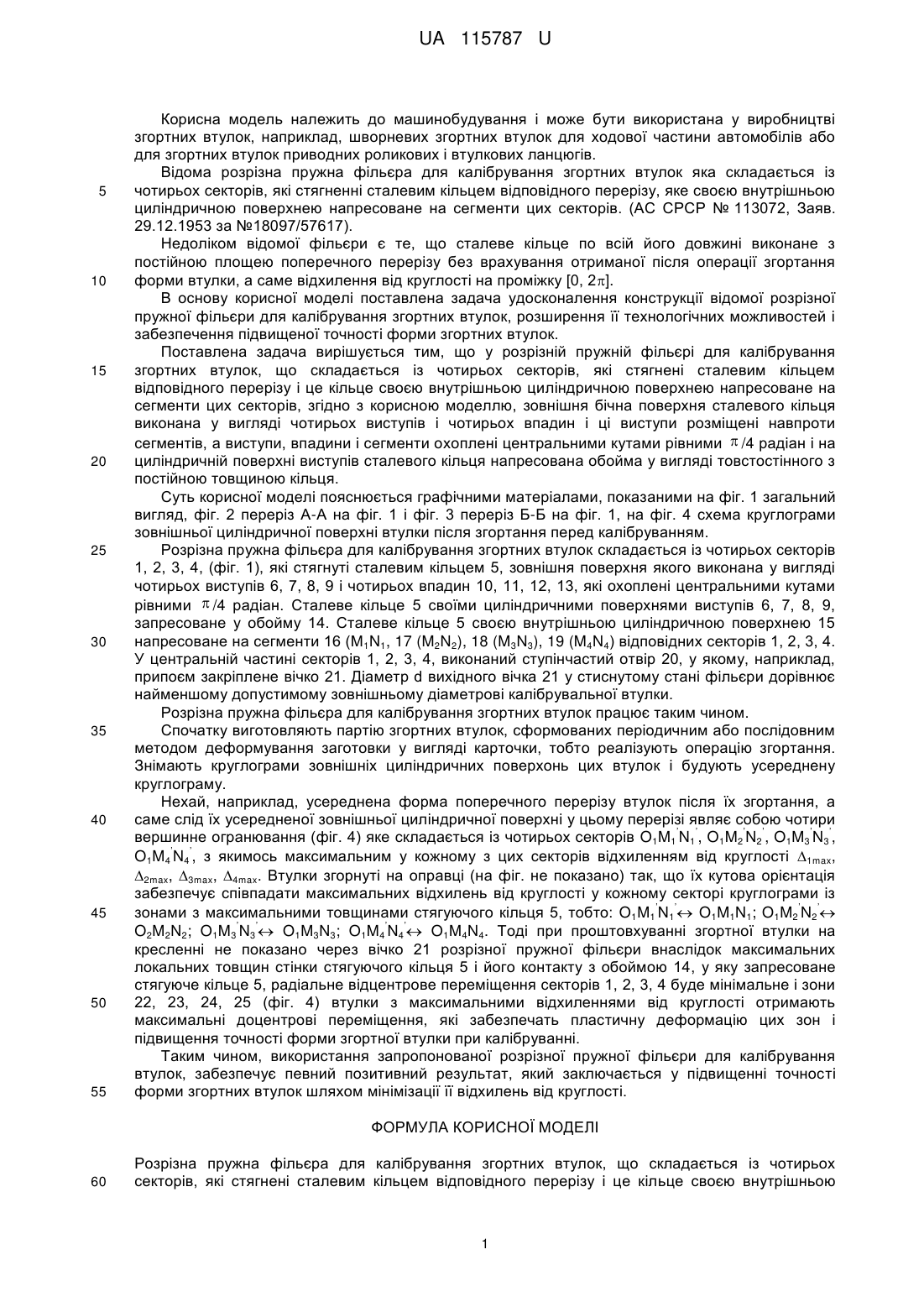

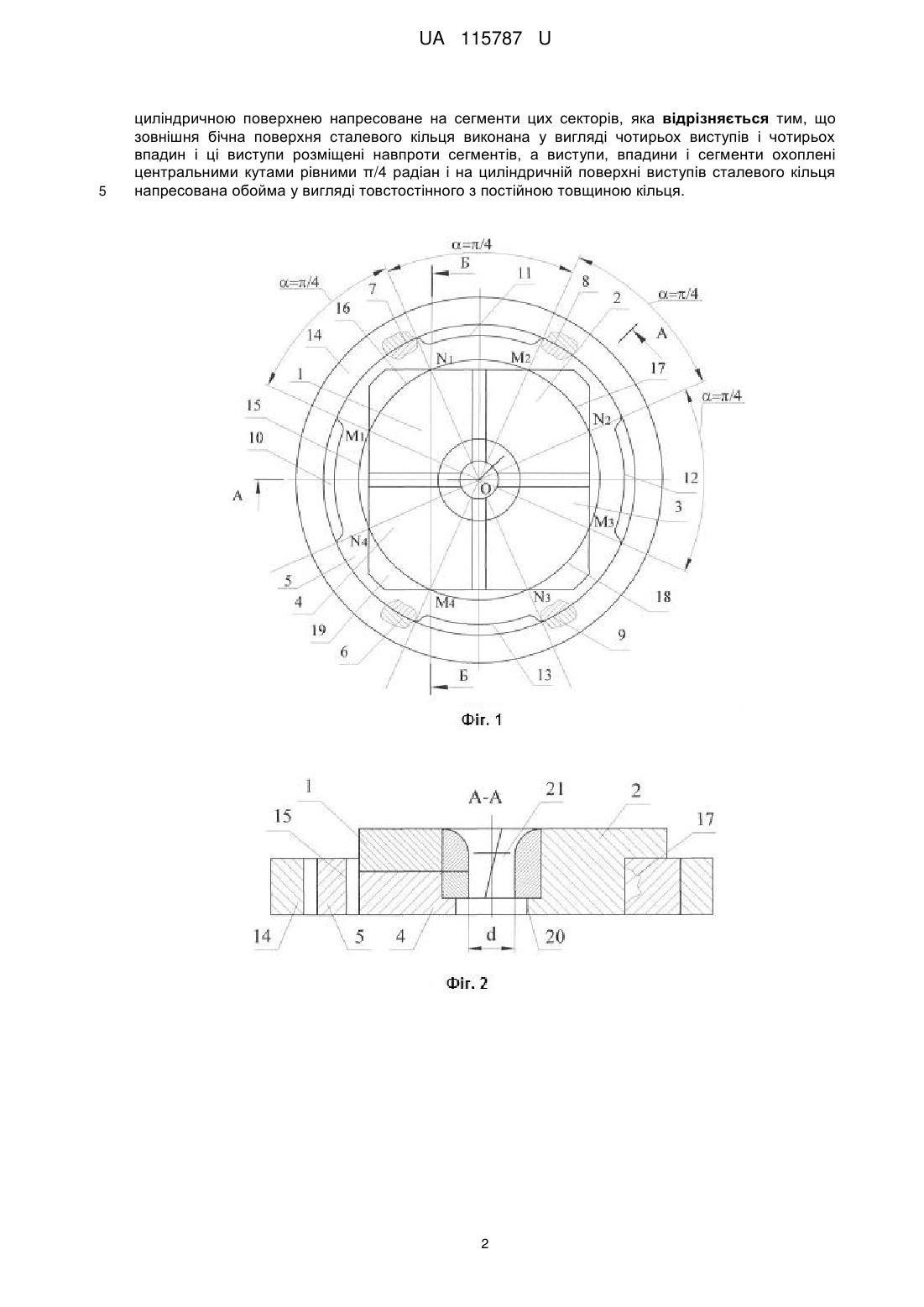

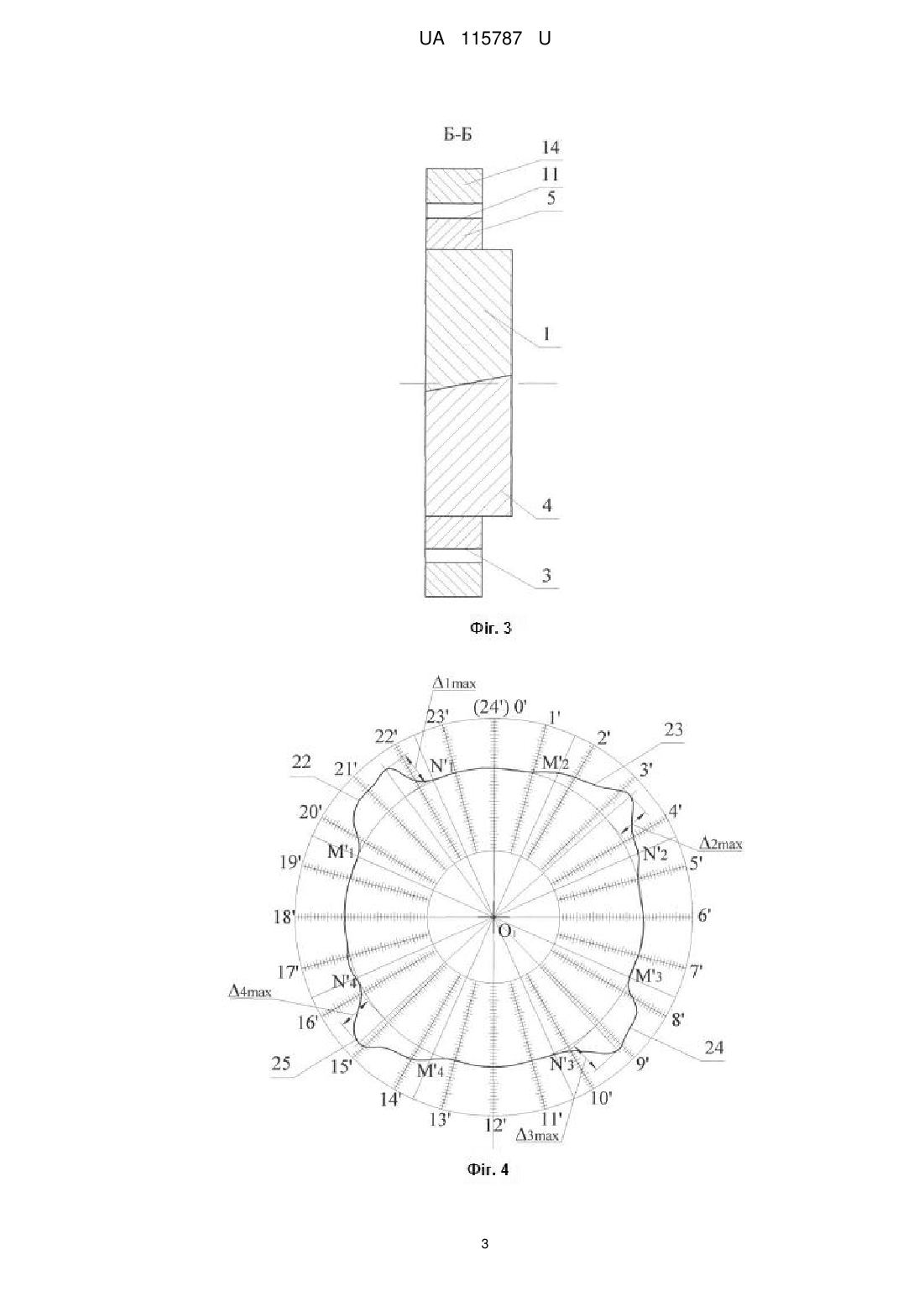

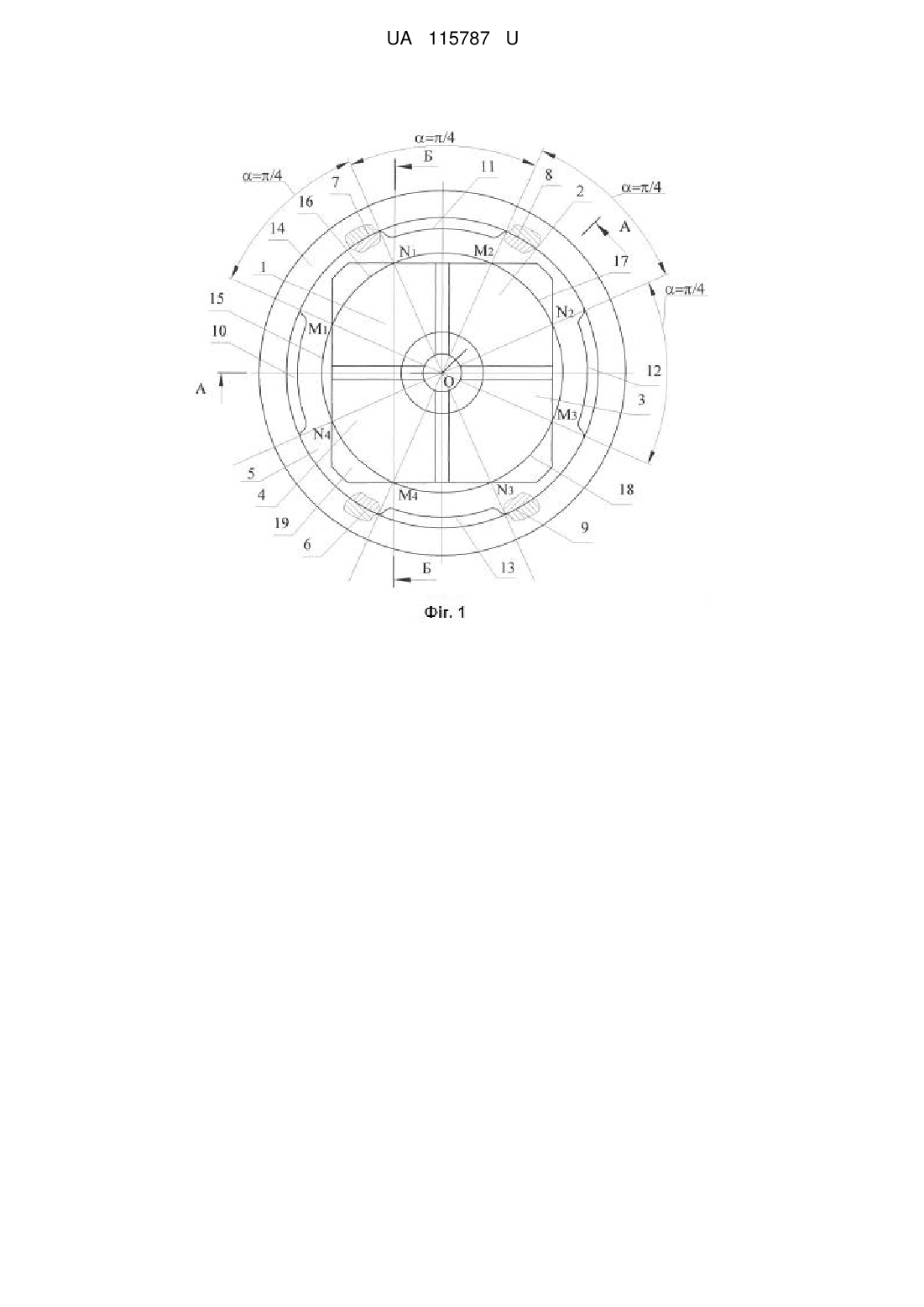

Реферат: UA 115787 U UA 115787 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана у виробництві згортних втулок, наприклад, шворневих згортних втулок для ходової частини автомобілів або для згортних втулок приводних роликових і втулкових ланцюгів. Відома розрізна пружна фільєра для калібрування згортних втулок яка складається із чотирьох секторів, які стягненні сталевим кільцем відповідного перерізу, яке своєю внутрішньою циліндричною поверхнею напресоване на сегменти цих секторів. (АС СРСР № 113072, Заяв. 29.12.1953 за №18097/57617). Недоліком відомої фільєри є те, що сталеве кільце по всій його довжині виконане з постійною площею поперечного перерізу без врахування отриманої після операції згортання форми втулки, а саме відхилення від круглості на проміжку [0, 2]. В основу корисної моделі поставлена задача удосконалення конструкції відомої розрізної пружної фільєри для калібрування згортних втулок, розширення її технологічних можливостей і забезпечення підвищеної точності форми згортних втулок. Поставлена задача вирішується тим, що у розрізній пружній фільєрі для калібрування згортних втулок, що складається із чотирьох секторів, які стягнені сталевим кільцем відповідного перерізу і це кільце своєю внутрішньою циліндричною поверхнею напресоване на сегменти цих секторів, згідно з корисною моделлю, зовнішня бічна поверхня сталевого кільця виконана у вигляді чотирьох виступів і чотирьох впадин і ці виступи розміщені навпроти сегментів, а виступи, впадини і сегменти охоплені центральними кутами рівними  /4 радіан і на циліндричній поверхні виступів сталевого кільця напресована обойма у вигляді товстостінного з постійною товщиною кільця. Суть корисної моделі пояснюється графічними матеріалами, показаними на фіг. 1 загальний вигляд, фіг. 2 переріз А-А на фіг. 1 і фіг. 3 переріз Б-Б на фіг. 1, на фіг. 4 схема круглограми зовнішньої циліндричної поверхні втулки після згортання перед калібруванням. Розрізна пружна фільєра для калібрування згортних втулок складається із чотирьох секторів 1, 2, 3, 4, (фіг. 1), які стягнуті сталевим кільцем 5, зовнішня поверхня якого виконана у вигляді чотирьох виступів 6, 7, 8, 9 і чотирьох впадин 10, 11, 12, 13, які охоплені центральними кутами рівними  /4 радіан. Сталеве кільце 5 своїми циліндричними поверхнями виступів 6, 7, 8, 9, запресоване у обойму 14. Сталеве кільце 5 своєю внутрішньою циліндричною поверхнею 15 напресоване на сегменти 16 (M1N1, 17 (M2N2), 18 (M3N3), 19 (M4N4) відповідних секторів 1, 2, 3, 4. У центральній частині секторів 1, 2, 3, 4, виконаний ступінчастий отвір 20, у якому, наприклад, припоєм закріплене вічко 21. Діаметр d вихідного вічка 21 у стиснутому стані фільєри дорівнює найменшому допустимому зовнішньому діаметрові калібрувальної втулки. Розрізна пружна фільєра для калібрування згортних втулок працює таким чином. Спочатку виготовляють партію згортних втулок, сформованих періодичним або послідовним методом деформування заготовки у вигляді карточки, тобто реалізують операцію згортання. Знімають круглограми зовнішніх циліндричних поверхонь цих втулок і будують усереднену круглограму. Нехай, наприклад, усереднена форма поперечного перерізу втулок після їх згортання, а саме слід їх усередненої зовнішньої циліндричної поверхні у цьому перерізі являє собою чотири ’ ’ ’ ’ ’ ’ вершинне огранювання (фіг. 4) яке складається із чотирьох секторів O1M1 N1 , O1M2 N2 , O1M3 N3 , ’ ’ O1M4 N4 , з якимось максимальним у кожному з цих секторів відхиленням від круглості 1max, 2max, 3max, 4max. Втулки згорнуті на оправці (на фіг. не показано) так, що їх кутова орієнтація забезпечує співпадати максимальних відхилень від круглості у кожному секторі круглограми із ’ ’ ’ ’ зонами з максимальними товщинами стягуючого кільця 5, тобто: O1M1 N1  O1M1N1; O1M2 N2  ’ ’ ’ ’ O2M2N2; O1M3 N3  O1M3N3; O1M4 N4  O1M4N4. Тоді при проштовхуванні згортної втулки на кресленні не показано через вічко 21 розрізної пружної фільєри внаслідок максимальних локальних товщин стінки стягуючого кільця 5 і його контакту з обоймою 14, у яку запресоване стягуюче кільце 5, радіальне відцентрове переміщення секторів 1, 2, 3, 4 буде мінімальне і зони 22, 23, 24, 25 (фіг. 4) втулки з максимальними відхиленнями від круглості отримають максимальні доцентрові переміщення, які забезпечать пластичну деформацію цих зон і підвищення точності форми згортної втулки при калібруванні. Таким чином, використання запропонованої розрізної пружної фільєри для калібрування втулок, забезпечує певний позитивний результат, який заключається у підвищенні точності форми згортних втулок шляхом мінімізації її відхилень від круглості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Розрізна пружна фільєра для калібрування згортних втулок, що складається із чотирьох секторів, які стягнені сталевим кільцем відповідного перерізу і це кільце своєю внутрішньою 1 UA 115787 U 5 циліндричною поверхнею напресоване на сегменти цих секторів, яка відрізняється тим, що зовнішня бічна поверхня сталевого кільця виконана у вигляді чотирьох виступів і чотирьох впадин і ці виступи розміщені навпроти сегментів, а виступи, впадини і сегменти охоплені центральними кутами рівними π/4 радіан і на циліндричній поверхні виступів сталевого кільця напресована обойма у вигляді товстостінного з постійною товщиною кільця. 2 UA 115787 U 3 UA 115787 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
