Спосіб обстеження димових труб

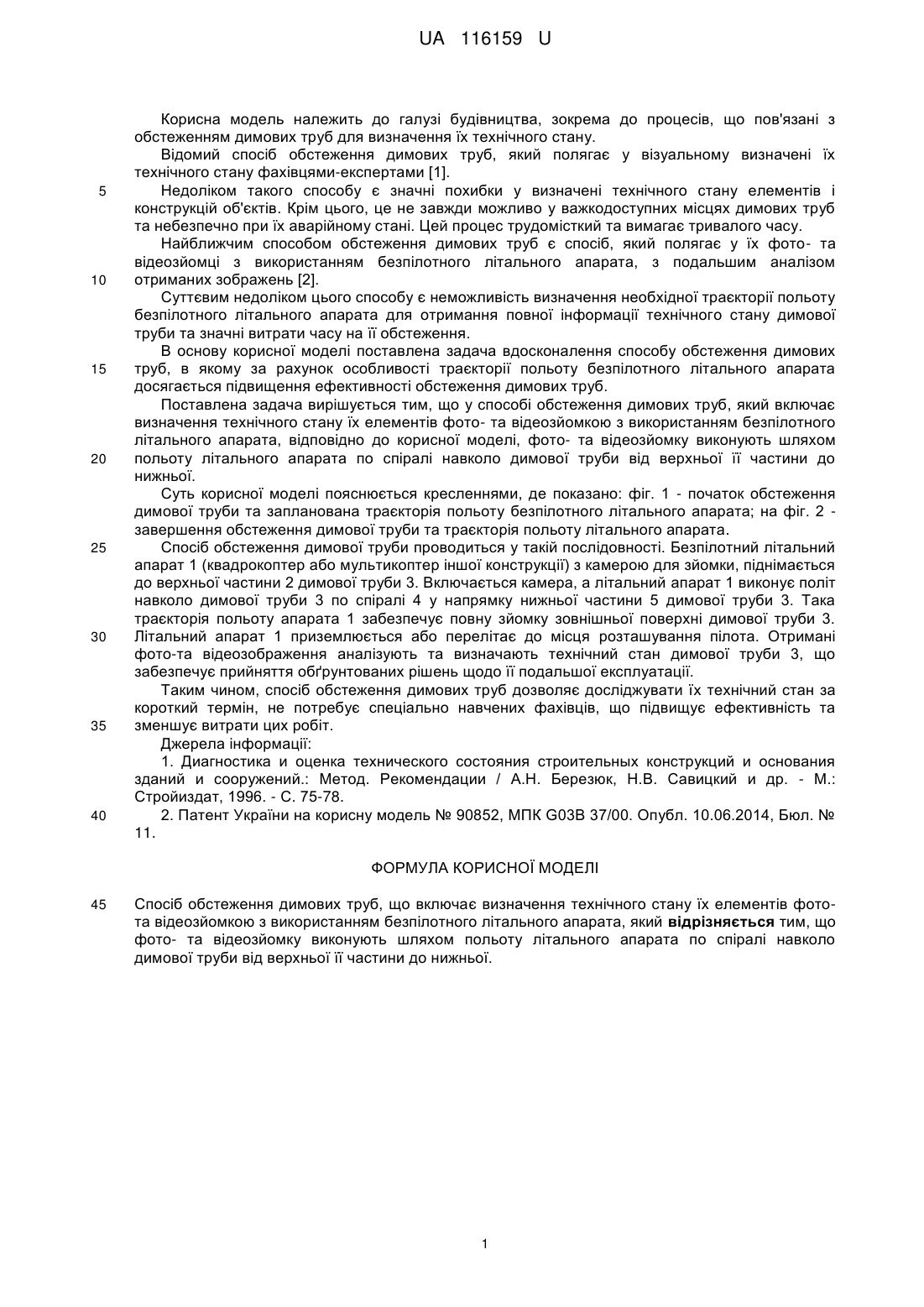

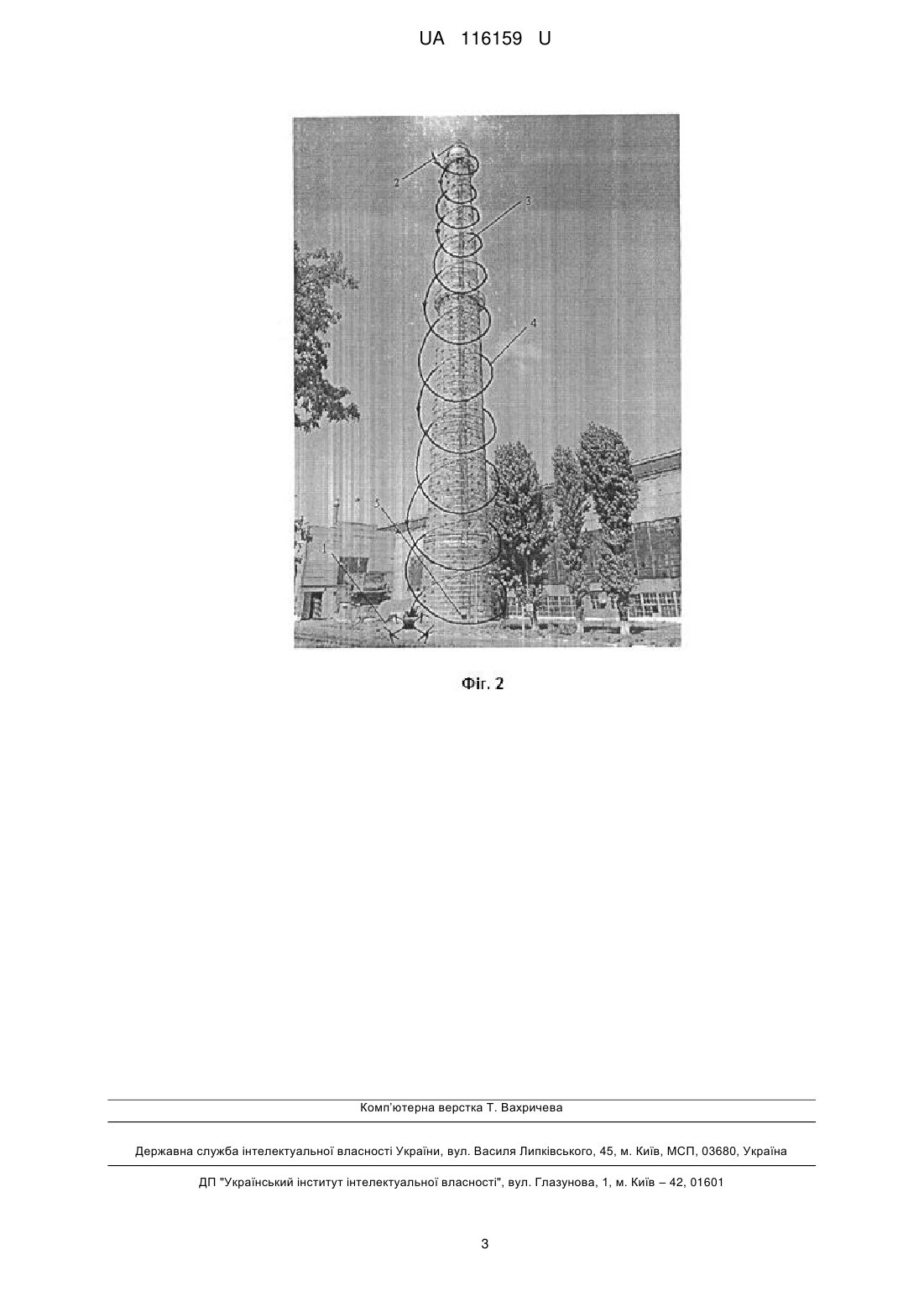

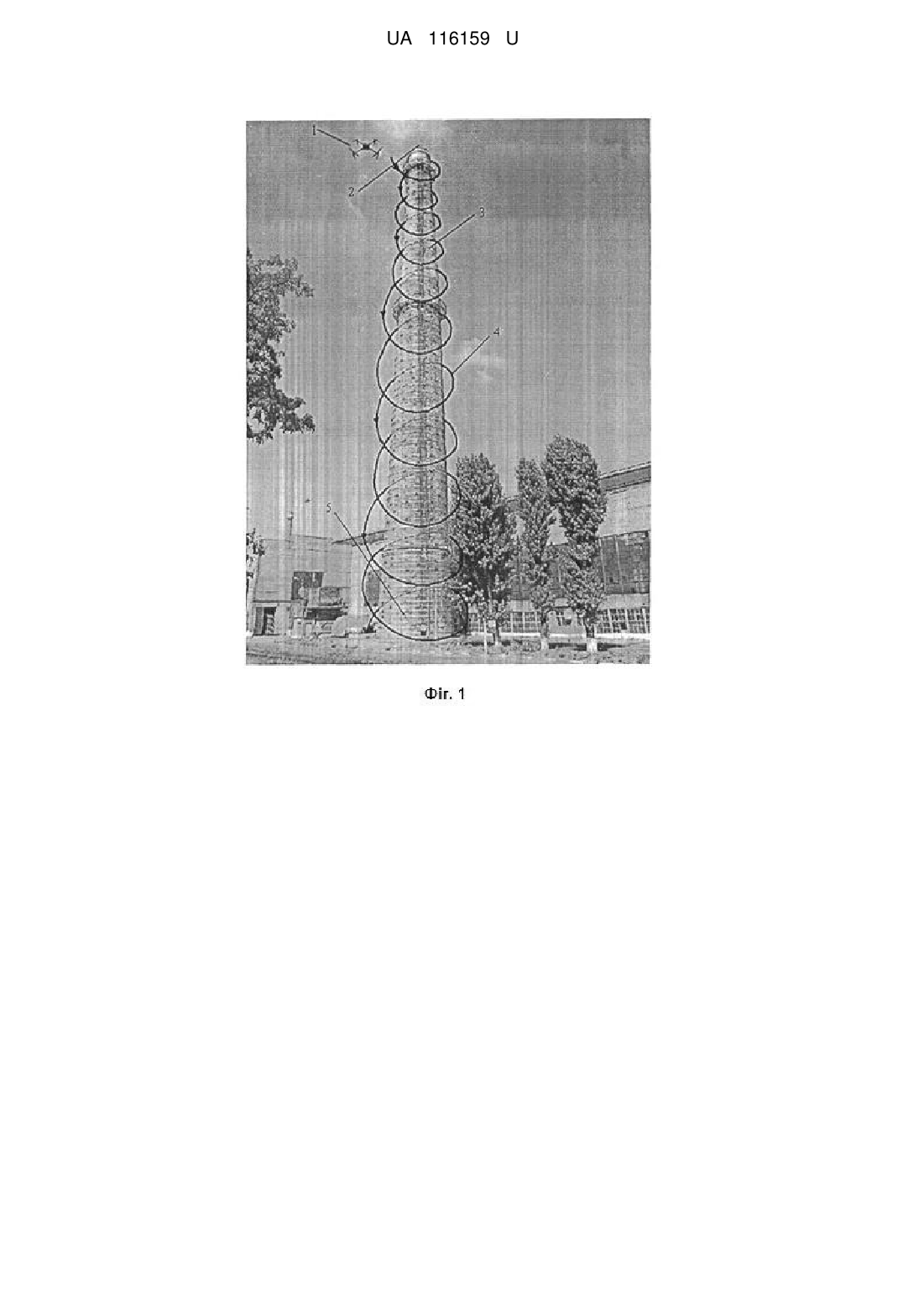

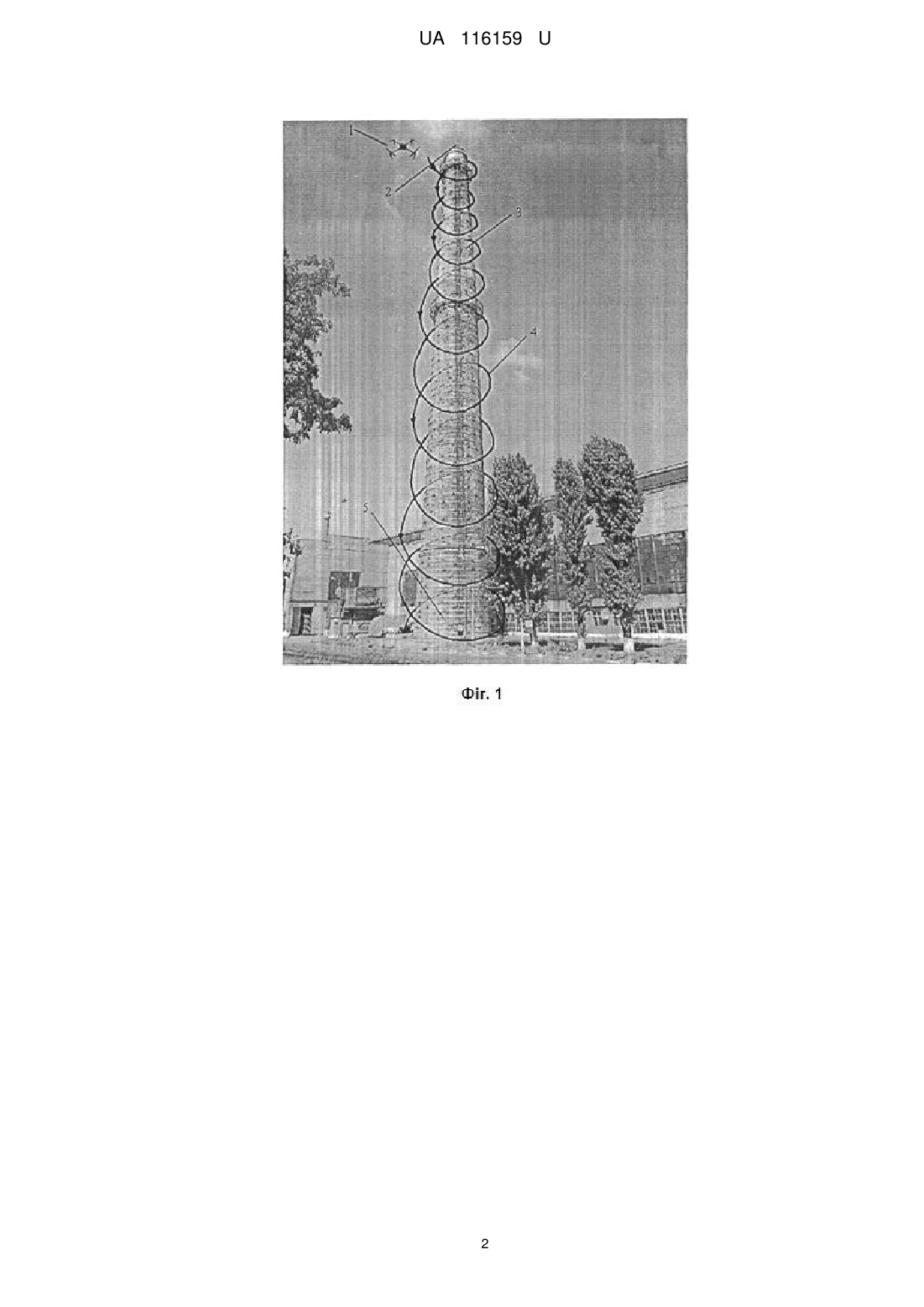

Реферат: Спосіб обстеження димових труб включає визначення технічного стану їх елементів фото- та відеозйомкою з використанням безпілотного літального апарата. Фото- та відеозйомку виконують шляхом польоту літального апарата по спіралі навколо димової труби від верхньої її частини до нижньої. UA 116159 U (12) UA 116159 U UA 116159 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва, зокрема до процесів, що пов'язані з обстеженням димових труб для визначення їх технічного стану. Відомий спосіб обстеження димових труб, який полягає у візуальному визначені їх технічного стану фахівцями-експертами [1]. Недоліком такого способу є значні похибки у визначені технічного стану елементів і конструкцій об'єктів. Крім цього, це не завжди можливо у важкодоступних місцях димових труб та небезпечно при їх аварійному стані. Цей процес трудомісткий та вимагає тривалого часу. Найближчим способом обстеження димових труб є спосіб, який полягає у їх фото- та відеозйомці з використанням безпілотного літального апарата, з подальшим аналізом отриманих зображень [2]. Суттєвим недоліком цього способу є неможливість визначення необхідної траєкторії польоту безпілотного літального апарата для отримання повної інформації технічного стану димової труби та значні витрати часу на її обстеження. В основу корисної моделі поставлена задача вдосконалення способу обстеження димових труб, в якому за рахунок особливості траєкторії польоту безпілотного літального апарата досягається підвищення ефективності обстеження димових труб. Поставлена задача вирішується тим, що у способі обстеження димових труб, який включає визначення технічного стану їх елементів фото- та відеозйомкою з використанням безпілотного літального апарата, відповідно до корисної моделі, фото- та відеозйомку виконують шляхом польоту літального апарата по спіралі навколо димової труби від верхньої її частини до нижньої. Суть корисної моделі пояснюється кресленнями, де показано: фіг. 1 - початок обстеження димової труби та запланована траєкторія польоту безпілотного літального апарата; на фіг. 2 завершення обстеження димової труби та траєкторія польоту літального апарата. Спосіб обстеження димової труби проводиться у такій послідовності. Безпілотний літальний апарат 1 (квадрокоптер або мультикоптер іншої конструкції) з камерою для зйомки, піднімається до верхньої частини 2 димової труби 3. Включається камера, а літальний апарат 1 виконує політ навколо димової труби 3 по спіралі 4 у напрямку нижньої частини 5 димової труби 3. Така траєкторія польоту апарата 1 забезпечує повну зйомку зовнішньої поверхні димової труби 3. Літальний апарат 1 приземлюється або перелітає до місця розташування пілота. Отримані фото-та відеозображення аналізують та визначають технічний стан димової труби 3, що забезпечує прийняття обґрунтованих рішень щодо її подальшої експлуатації. Таким чином, спосіб обстеження димових труб дозволяє досліджувати їх технічний стан за короткий термін, не потребує спеціально навчених фахівців, що підвищує ефективність та зменшує витрати цих робіт. Джерела інформації: 1. Диагностика и оценка технического состояния строительных конструкций и основания зданий и сооружений.: Метод. Рекомендации / А.Н. Березюк, Н.В. Савицкий и др. - М.: Стройиздат, 1996. - С. 75-78. 2. Патент України на корисну модель № 90852, МПК G03B 37/00. Опубл. 10.06.2014, Бюл. № 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб обстеження димових труб, що включає визначення технічного стану їх елементів фотота відеозйомкою з використанням безпілотного літального апарата, який відрізняється тим, що фото- та відеозйомку виконують шляхом польоту літального апарата по спіралі навколо димової труби від верхньої її частини до нижньої. 1 UA 116159 U 2 UA 116159 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
