Складаний стабілізатор міни

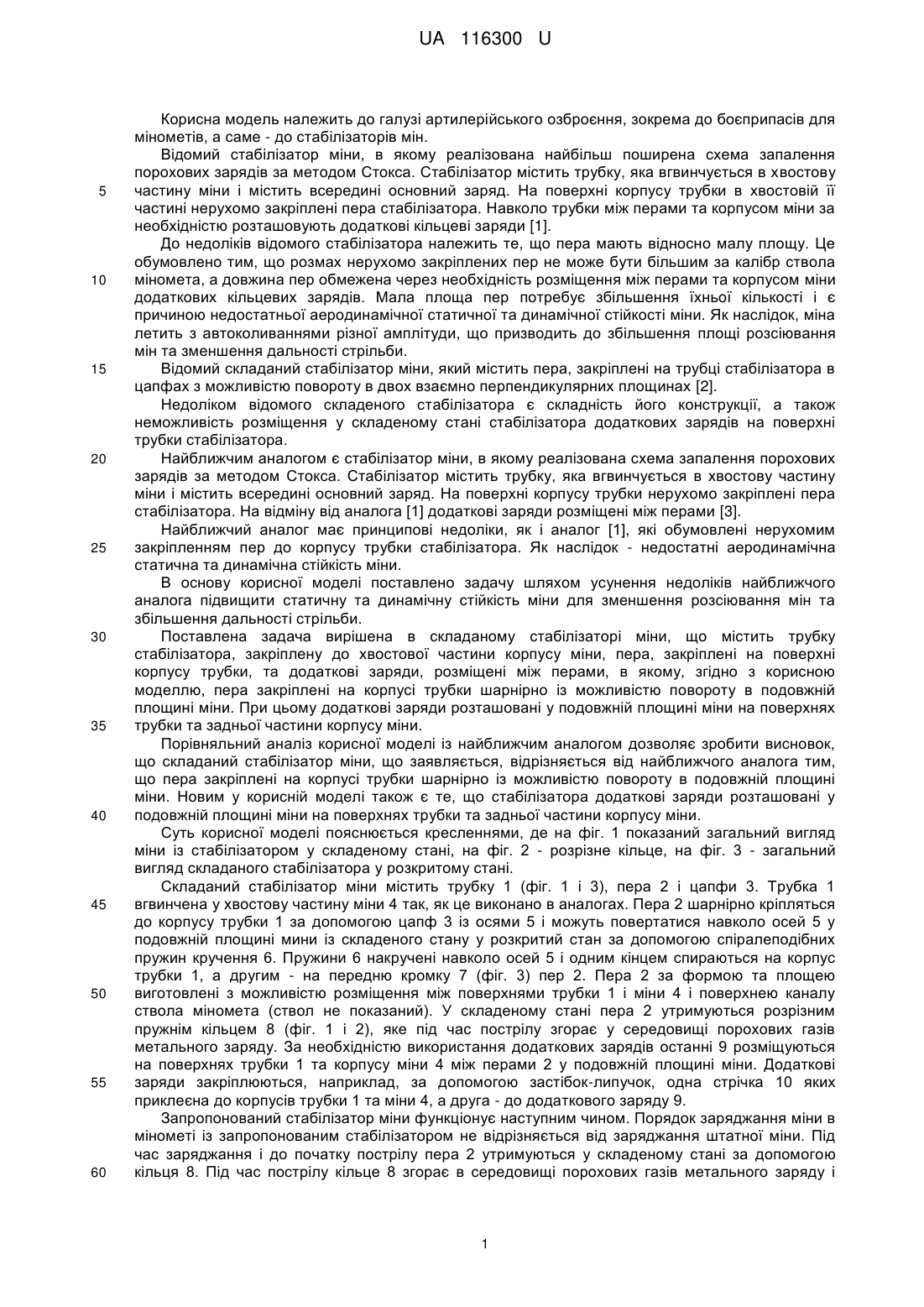

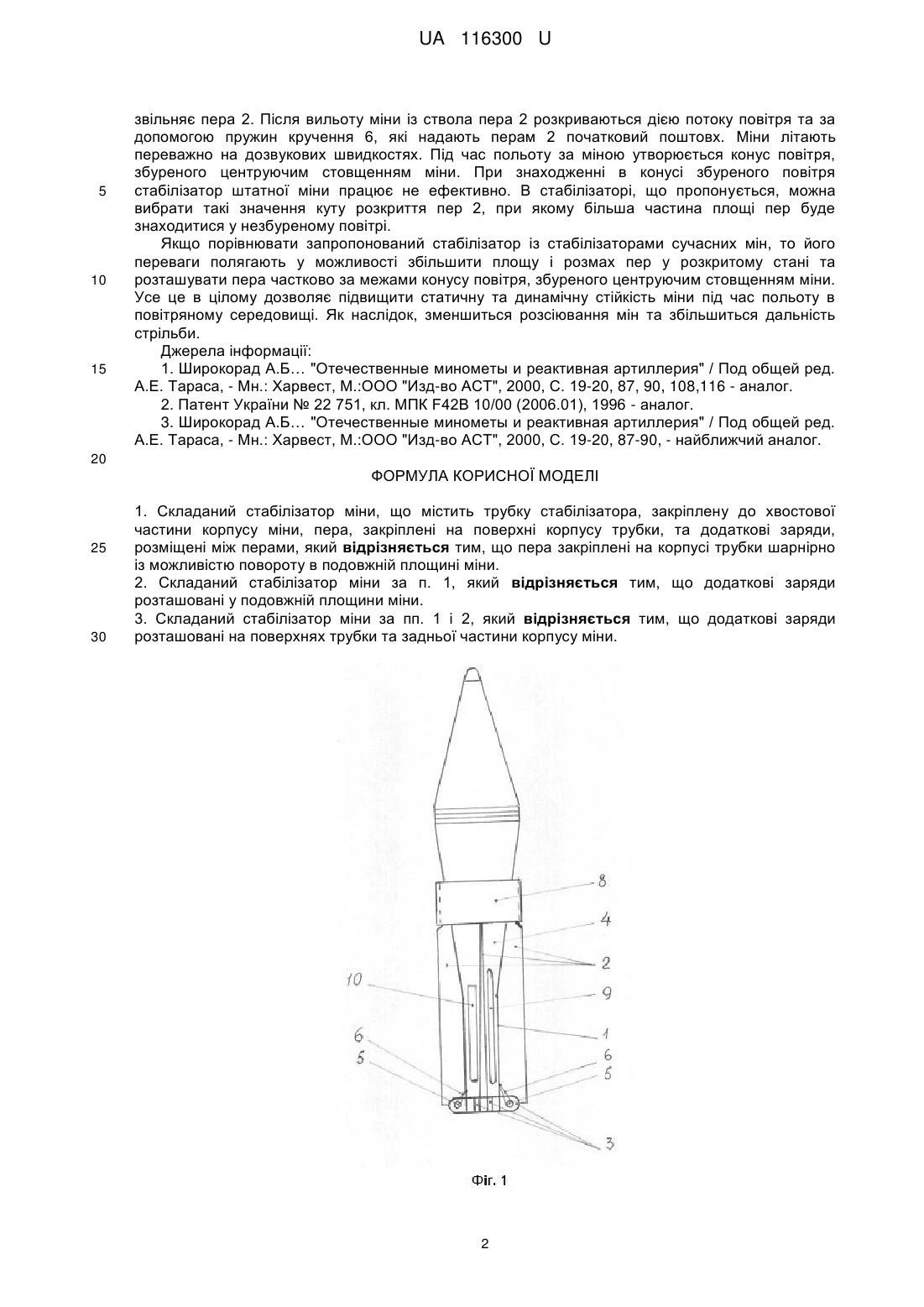

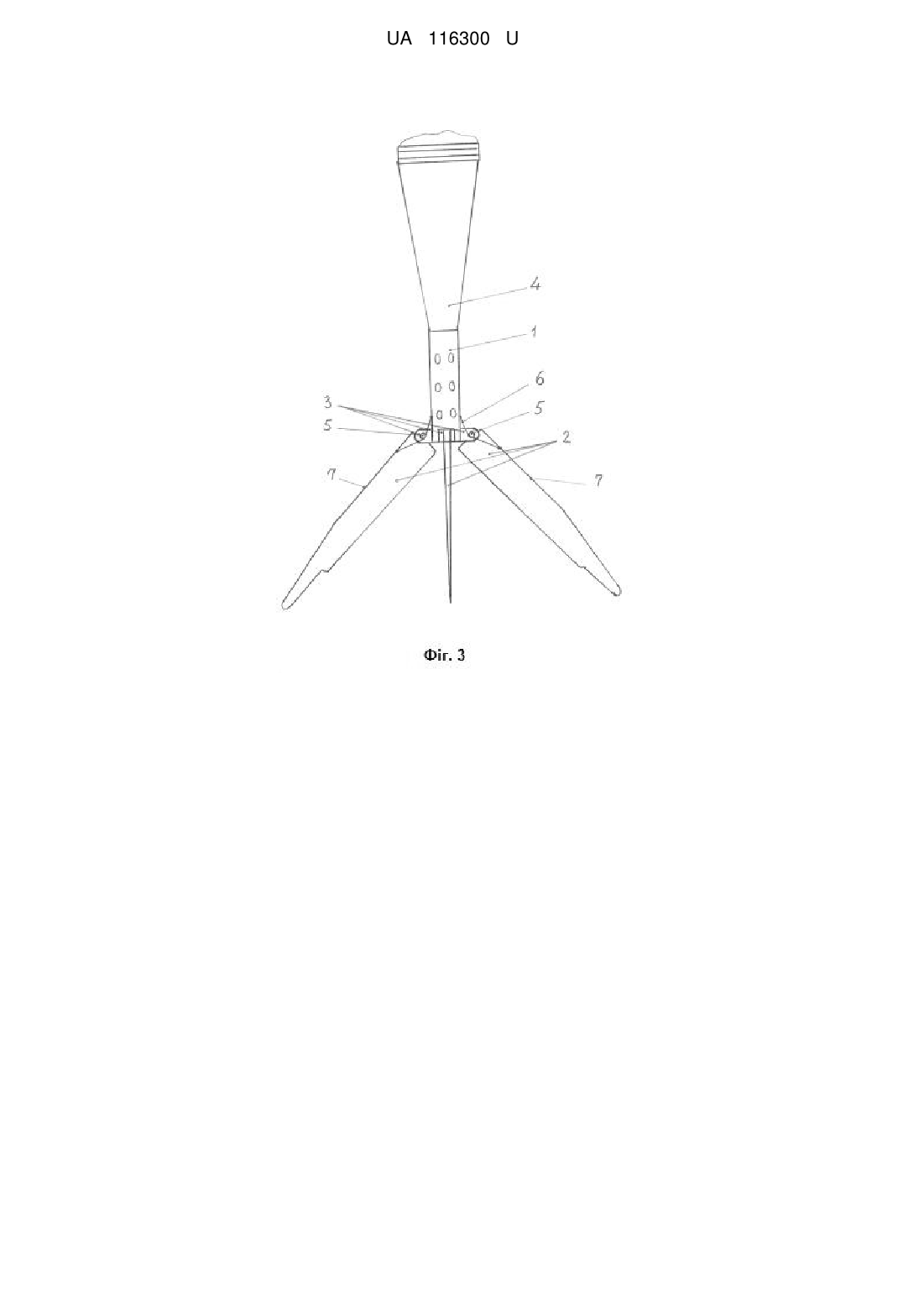

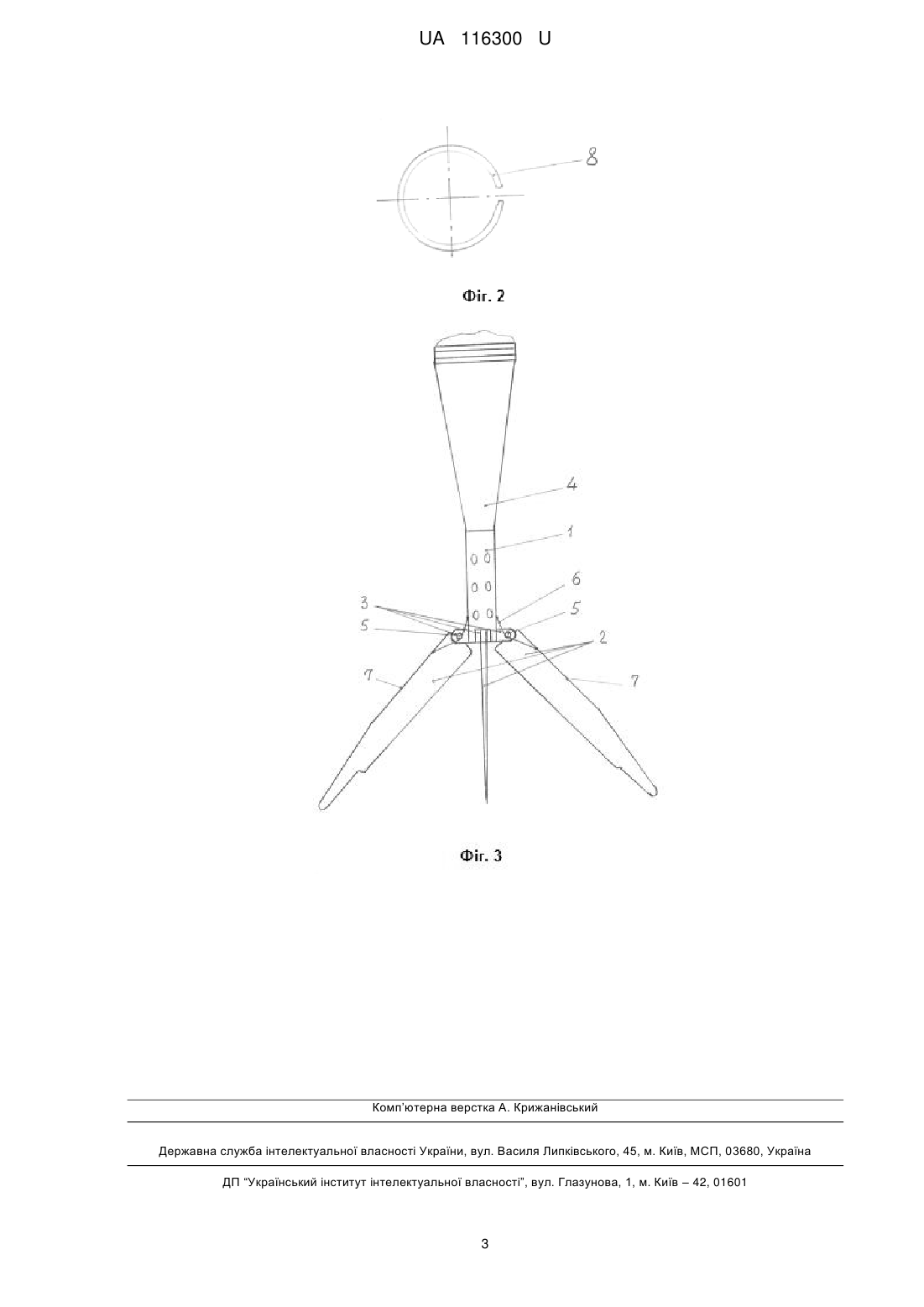

Реферат: Складаний стабілізатор міни містить трубку стабілізатора, закріплену до хвостової частини корпусу міни, пера, закріплені на поверхні корпусу трубки, та додаткові заряди, розміщені між перами. Пера закріплені на корпусі трубки шарнірно із можливістю повороту в подовжній площині міни. UA 116300 U (54) СКЛАДАНИЙ СТАБІЛІЗАТОР МІНИ UA 116300 U UA 116300 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі артилерійського озброєння, зокрема до боєприпасів для мінометів, а саме - до стабілізаторів мін. Відомий стабілізатор міни, в якому реалізована найбільш поширена схема запалення порохових зарядів за методом Стокса. Стабілізатор містить трубку, яка вгвинчується в хвостову частину міни і містить всередині основний заряд. На поверхні корпусу трубки в хвостовій її частині нерухомо закріплені пера стабілізатора. Навколо трубки між перами та корпусом міни за необхідністю розташовують додаткові кільцеві заряди [1]. До недоліків відомого стабілізатора належить те, що пера мають відносно малу площу. Це обумовлено тим, що розмах нерухомо закріплених пер не може бути більшим за калібр ствола міномета, а довжина пер обмежена через необхідність розміщення між перами та корпусом міни додаткових кільцевих зарядів. Мала площа пер потребує збільшення їхньої кількості і є причиною недостатньої аеродинамічної статичної та динамічної стійкості міни. Як наслідок, міна летить з автоколиваннями різної амплітуди, що призводить до збільшення площі розсіювання мін та зменшення дальності стрільби. Відомий складаний стабілізатор міни, який містить пера, закріплені на трубці стабілізатора в цапфах з можливістю повороту в двох взаємно перпендикулярних площинах [2]. Недоліком відомого складеного стабілізатора є складність його конструкції, а також неможливість розміщення у складеному стані стабілізатора додаткових зарядів на поверхні трубки стабілізатора. Найближчим аналогом є стабілізатор міни, в якому реалізована схема запалення порохових зарядів за методом Стокса. Стабілізатор містить трубку, яка вгвинчується в хвостову частину міни і містить всередині основний заряд. На поверхні корпусу трубки нерухомо закріплені пера стабілізатора. На відміну від аналога [1] додаткові заряди розміщені між перами [3]. Найближчий аналог має принципові недоліки, як і аналог [1], які обумовлені нерухомим закріпленням пер до корпусу трубки стабілізатора. Як наслідок - недостатні аеродинамічна статична та динамічна стійкість міни. В основу корисної моделі поставлено задачу шляхом усунення недоліків найближчого аналога підвищити статичну та динамічну стійкість міни для зменшення розсіювання мін та збільшення дальності стрільби. Поставлена задача вирішена в складаному стабілізаторі міни, що містить трубку стабілізатора, закріплену до хвостової частини корпусу міни, пера, закріплені на поверхні корпусу трубки, та додаткові заряди, розміщені між перами, в якому, згідно з корисною моделлю, пера закріплені на корпусі трубки шарнірно із можливістю повороту в подовжній площині міни. При цьому додаткові заряди розташовані у подовжній площині міни на поверхнях трубки та задньої частини корпусу міни. Порівняльний аналіз корисної моделі із найближчим аналогом дозволяє зробити висновок, що складаний стабілізатор міни, що заявляється, відрізняється від найближчого аналога тим, що пера закріплені на корпусі трубки шарнірно із можливістю повороту в подовжній площині міни. Новим у корисній моделі також є те, що стабілізатора додаткові заряди розташовані у подовжній площині міни на поверхнях трубки та задньої частини корпусу міни. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд міни із стабілізатором у складеному стані, на фіг. 2 - розрізне кільце, на фіг. 3 - загальний вигляд складаного стабілізатора у розкритому стані. Складаний стабілізатор міни містить трубку 1 (фіг. 1 і 3), пера 2 і цапфи 3. Трубка 1 вгвинчена у хвостову частину міни 4 так, як це виконано в аналогах. Пера 2 шарнірно кріпляться до корпусу трубки 1 за допомогою цапф 3 із осями 5 і можуть повертатися навколо осей 5 у подовжній площині мини із складеного стану у розкритий стан за допомогою спіралеподібних пружин кручення 6. Пружини 6 накручені навколо осей 5 і одним кінцем спираються на корпус трубки 1, а другим - на передню кромку 7 (фіг. 3) пер 2. Пера 2 за формою та площею виготовлені з можливістю розміщення між поверхнями трубки 1 і міни 4 і поверхнею каналу ствола міномета (ствол не показаний). У складеному стані пера 2 утримуються розрізним пружнім кільцем 8 (фіг. 1 і 2), яке під час пострілу згорає у середовищі порохових газів метального заряду. За необхідністю використання додаткових зарядів останні 9 розміщуються на поверхнях трубки 1 та корпусу міни 4 між перами 2 у подовжній площині міни. Додаткові заряди закріплюються, наприклад, за допомогою застібок-липучок, одна стрічка 10 яких приклеєна до корпусів трубки 1 та міни 4, а друга - до додаткового заряду 9. Запропонований стабілізатор міни функціонує наступним чином. Порядок заряджання міни в мінометі із запропонованим стабілізатором не відрізняється від заряджання штатної міни. Під час заряджання і до початку пострілу пера 2 утримуються у складеному стані за допомогою кільця 8. Під час пострілу кільце 8 згорає в середовищі порохових газів метального заряду і 1 UA 116300 U 5 10 15 звільняє пера 2. Після вильоту міни із ствола пера 2 розкриваються дією потоку повітря та за допомогою пружин кручення 6, які надають перам 2 початковий поштовх. Міни літають переважно на дозвукових швидкостях. Під час польоту за міною утворюється конус повітря, збуреного центруючим стовщенням міни. При знаходженні в конусі збуреного повітря стабілізатор штатної міни працює не ефективно. В стабілізаторі, що пропонується, можна вибрати такі значення куту розкриття пер 2, при якому більша частина площі пер буде знаходитися у незбуреному повітрі. Якщо порівнювати запропонований стабілізатор із стабілізаторами сучасних мін, то його переваги полягають у можливості збільшити площу і розмах пер у розкритому стані та розташувати пера частково за межами конусу повітря, збуреного центруючим стовщенням міни. Усе це в цілому дозволяє підвищити статичну та динамічну стійкість міни під час польоту в повітряному середовищі. Як наслідок, зменшиться розсіювання мін та збільшиться дальність стрільби. Джерела інформації: 1. Широкорад А.Б… "Отечественные минометы и реактивная артиллерия" / Под общей ред. А.Е. Тараса, - Мн.: Харвест, М.:ООО "Изд-во ACT", 2000, С. 19-20, 87, 90, 108,116 - аналог. 2. Патент України № 22 751, кл. МПК F42B 10/00 (2006.01), 1996 - аналог. 3. Широкорад А.Б… "Отечественные минометы и реактивная артиллерия" / Под общей ред. А.Е. Тараса, - Мн.: Харвест, М.:OОО "Изд-во ACT", 2000, С. 19-20, 87-90, - найближчий аналог. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Складаний стабілізатор міни, що містить трубку стабілізатора, закріплену до хвостової частини корпусу міни, пера, закріплені на поверхні корпусу трубки, та додаткові заряди, розміщені між перами, який відрізняється тим, що пера закріплені на корпусі трубки шарнірно із можливістю повороту в подовжній площині міни. 2. Складаний стабілізатор міни за п. 1, який відрізняється тим, що додаткові заряди розташовані у подовжній площини міни. 3. Складаний стабілізатор міни за пп. 1 і 2, який відрізняється тим, що додаткові заряди розташовані на поверхнях трубки та задньої частини корпусу міни. 2 UA 116300 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
