Стабілізатор міни

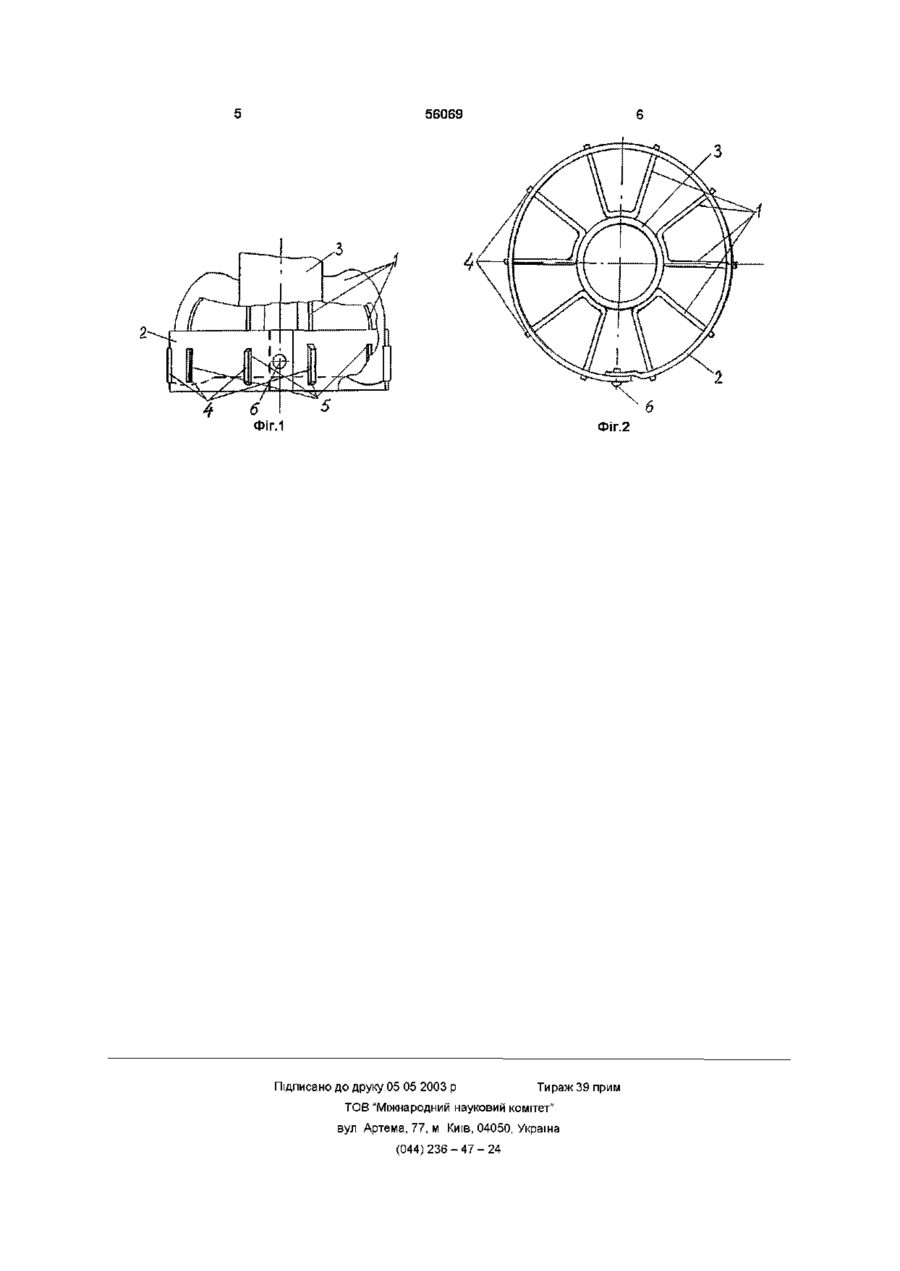

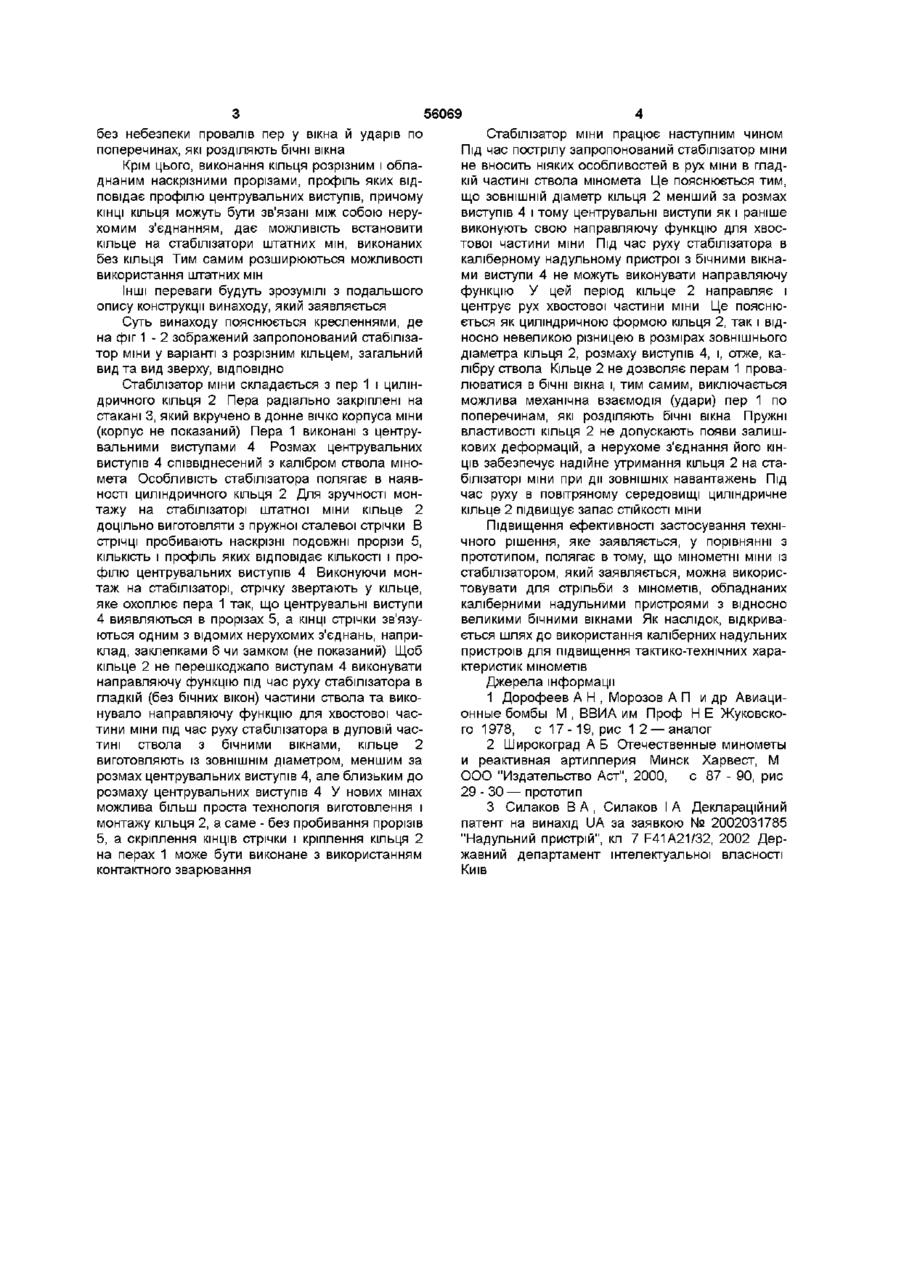

1 Стабілізатор міни, який містить радіально закріплені в хвостовій частині міни пера, обладнані центрувальними виступами, який відрізняється тим, що на перах стабілізатора закріплене кільце, ЗОВНІШНІЙ діаметр якого менший розмаху центрувальних виступів і співвіднесений з розмахом цен трувальних виступів 2 Стабілізатор міни за п 1, який відрізняється тим, що кільце виконано розрізним і обладнано наскрізними прорізами, профіль яких відповідає профілю центрувальних виступів, причому КІНЦІ кільця зв'язані між собою нерухомим з'єднанням 3 Стабілізатор міни за п 2, який відрізняється Винахід відноситься до галузі озброєння, зокрема, до мінометних мін Відомий пір'ясто-кільцевий стабілізатор авіаційної бомби, який містить радіально закріплені в хвостовій частині авіабомби пера і змонтоване на кінцях пер кільце [1] Відомий пір'ясто-кільцевий стабілізатор авіаційної бомби не може бути використаний як стабілізатор міни тому, що поперечні розміри пер і кільця не узгоджені з калібром ствола міномета Найбільш близьким за призначенням і сукупністю ознак технічним рішенням, прийнятим за прототип, є стабілізатор міни, що містить радіально закріплені в хвостовій частині міни пера, обладнані центрувальними виступами [2] Недоліком стабілізатора міни, обраного за прототип, є те, що міни з такими стабілізаторами не можна використовувати для стрільби з мінометів, обладнаних каліберними надульними пристроями з відносно великими бічними вікнами [3] Під час руху стабілізатора міни через каліберний надульний пристрій з відносно великими бічними вікнами центрувальні виступи не спроможні виконувати направляючу функцію для хвостової частини міни Як наслідок, можливі провали пер у вікна й удари по поперечинах, які розділяють бічні вікна В основу винаходу поставлено задачу шляхом удосконалення конструкції стабілізатора міни забезпечити стійкий та безперешкодний рух стабілізатора через каліберний надульний пристрій з відносно великими бічними вікнами і таким чином забезпечити можливість стрільби мінометними мінами з мінометів, обладнаних каліберними надульними пристроями з відносно великими бічними вікнами Суть винаходу в стабілізаторі міни, який містить радіально закріплені в хвостовій частині міни пера, обладнані центрувальними виступами, досягається тим, що на перах стабілізатора закріплене кільце, ЗОВНІШНІЙ діаметр якого менший розмаху центрувальних виступів і співвіднесений з розмахом центрувальних виступів Новим у винаході є те, що кільце може бути виконано розрізним і обладнано наскрізними прорізами, профіль яких відповідає профілю центрувальних виступів, причому КІНЦІ кільця можуть бути зв'язані між собою нерухомим з'єднанням з використанням, щонайменше, одного кріпильного елемента, наприклад, заклепки Додатково, кільце може бути виконано з пружного матеріалу тим, що нерухоме з'єднання КІНЦІВ КІЛЬЦЯ виконано 3 використанням, щонайменше, одного кріпильного елемента, наприклад, заклепки 4 Стабілізатор міни за п 1 і 2, який відрізняється тим, що кільце виконано з пружного матеріалу Кільце з зазначеними ознаками виконує центрувальну та направляючу функцію для хвостової частини міни під час руху стабілізатора через каліберний надульний пристрій з відносно великими бічними вікнами Одночасно таке кільце не заважає центрувальним виступам виконувати направляючу функцію під час руху стабілізатора міни в гладкій (без бічних вікон) частині ствола Таким чином, мінометні міни із стабілізатором, який заявляється, можна використовувати для стрільби з мінометів, обладнаних каліберними надульними пристроями з відносно великими бічними вікнами, (О о (О ю 56069 без небезпеки провалів пер у вікна й ударів по поперечинах, які розділяють бічні вікна Крім цього, виконання кільця розрізним і обладнаним наскрізними прорізами, профіль яких відповідає профілю центрувальних виступів, причому КІНЦІ кільця можуть бути зв'язані між собою нерухомим з'єднанням, дає можливість встановити кільце на стабілізатори штатних мін, виконаних без кільця Тим самим розширюються можливості використання штатних мін Інші переваги будуть зрозумілі з подальшого опису конструкції винаходу, який заявляється Суть винаходу пояснюється кресленнями, де на фіг 1 - 2 зображений запропонований стабілізатор міни у варіанті з розрізним кільцем, загальний вид та вид зверху, ВІДПОВІДНО Стабілізатор міни складається з пер 1 і циліндричного кільця 2 Пера радіально закріплені на стакані 3, який вкручено в донне вічко корпуса міни (корпус не показаний) Пера 1 виконані з центрувальними виступами 4 Розмах центрувальних виступів 4 співвіднесений з калібром ствола міномета Особливість стабілізатора полягає в наявності циліндричного кільця 2 Для зручності монтажу на стабілізаторі штатної міни кільце 2 доцільно виготовляти з пружної сталевої стрічки В стрічці пробивають наскрізні подовжні прорізи 5, КІЛЬКІСТЬ і профіль яких відповідає КІЛЬКОСТІ І профілю центрувальних виступів 4 Виконуючи монтаж на стабілізаторі, стрічку звертають у кільце, яке охоплює пера 1 так, що центрувальні виступи 4 виявляються в прорізах 5, а КІНЦІ стрічки зв'язуються одним з відомих нерухомих з'єднань, наприклад, заклепками 6 чи замком (не показаний) Щоб кільце 2 не перешкоджало виступам 4 виконувати направляючу функцію під час руху стабілізатора в гладкій (без бічних вікон) частини ствола та виконувало направляючу функцію для хвостової частини міни під час руху стабілізатора в дуловій частині ствола з бічними вікнами, кільце 2 виготовляють із ЗОВНІШНІМ діаметром, меншим за розмах центрувальних виступів 4, але близьким до розмаху центрувальних виступів 4 У нових мінах можлива більш проста технологія виготовлення і монтажу кільця 2, а саме - без пробивання прорізів 5, а скріплення КІНЦІВ стрічки і кріплення кільця 2 на перах 1 може бути виконане з використанням контактного зварювання Стабілізатор міни працює наступним чином Під час пострілу запропонований стабілізатор міни не вносить ніяких особливостей в рух міни в гладкій частині ствола міномета Це пояснюється тим, що ЗОВНІШНІЙ діаметр кільця 2 менший за розмах виступів 4 і тому центрувальні виступи як і раніше виконують свою направляючу функцію для хвостової частини міни Під час руху стабілізатора в каліберному надульному пристрої з бічними вікнами виступи 4 не можуть виконувати направляючу функцію У цей період кільце 2 направляє і центрує рух хвостової частини міни Це пояснюється як циліндричною формою кільця 2, так і відносно невеликою різницею в розмірах зовнішнього діаметра кільця 2, розмаху виступів 4, і, отже, калібру ствола Кільце 2 не дозволяє перам 1 провалюватися в бічні вікна і, тим самим, виключається можлива механічна взаємодія (удари) пер 1 по поперечинам, які розділяють бічні вікна Пружні властивості кільця 2 не допускають появи залишкових деформацій, а нерухоме з'єднання його КІНЦІВ забезпечує надійне утримання кільця 2 на стабілізаторі міни при дії ЗОВНІШНІХ навантажень Під час руху в повітряному середовищі циліндричне кільце 2 підвищує запас СТІЙКОСТІ МІНИ Підвищення ефективності застосування технічного рішення, яке заявляється, у порівнянні з прототипом, полягає в тому, що мінометні міни із стабілізатором, який заявляється, можна використовувати для стрільби з мінометів, обладнаних каліберними надульними пристроями з відносно великими бічними вікнами Як наслідок, відкривається шлях до використання каліберних надульних пристроїв для підвищення тактико-технічних характеристик мінометів Джерела інформації 1 Дорофеев А Н , Морозов А П и др Авиационные бомбы М , ВВИА им Проф Н Е Жуковского 1978, с 17-19, рис 1 2 — аналог 2 Широкоград А Б Отечественные минометы и реактивная артиллерия Минск Харвест, М ООО "Издательство Аст", 2000, с 87 - 90, рис 29-30 — прототип 3 Силаков В А , Силаков І А Деклараційний патент на винахід UA за заявкою № 2002031785 "Надульний пристрій", кл 7 F41A21/32, 2002 Державний департамент інтелектуальної власності Київ 56069 Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
