Пристрій діагностування зносу частин ударно-спускового механізму вогнепальної зброї

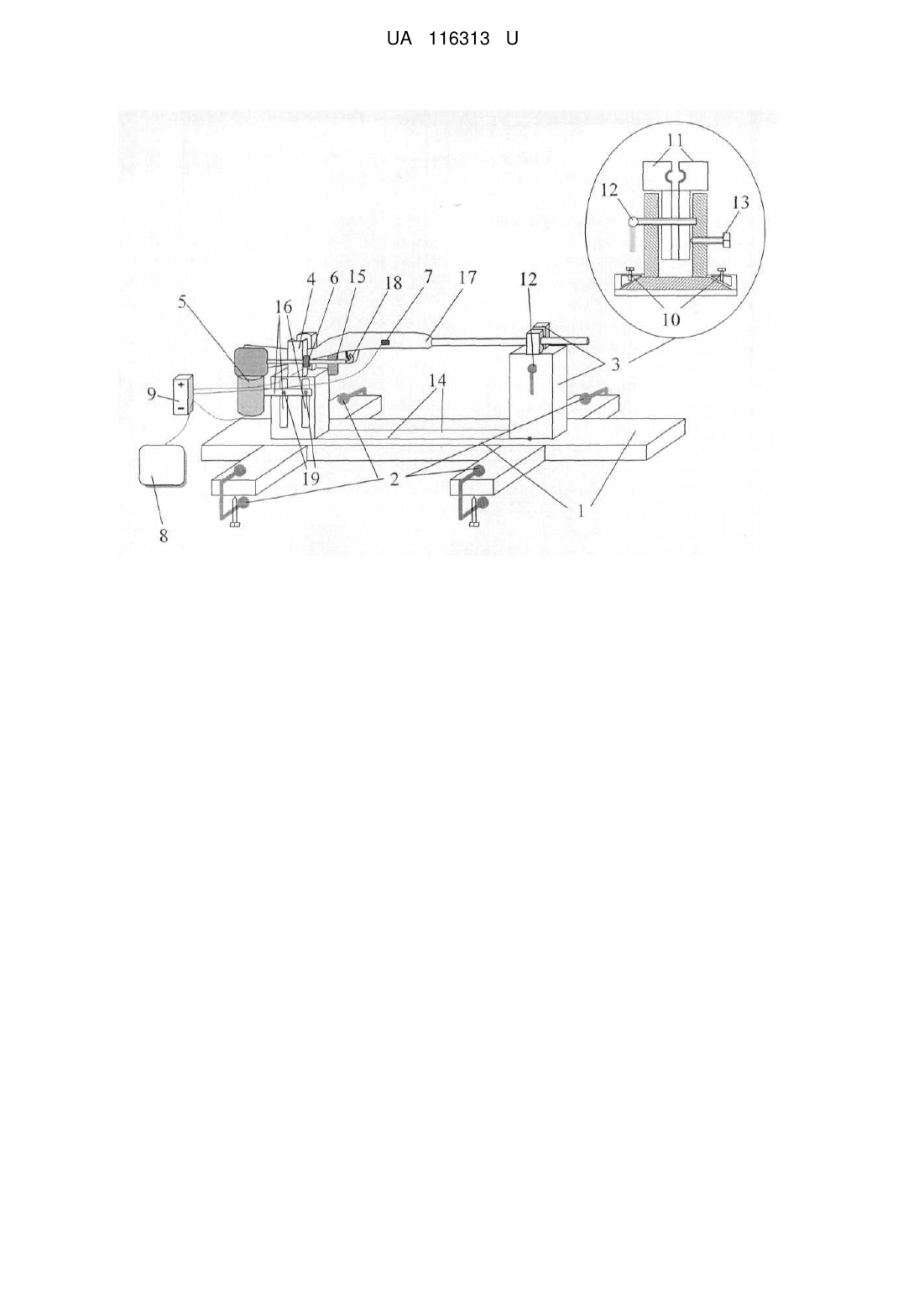

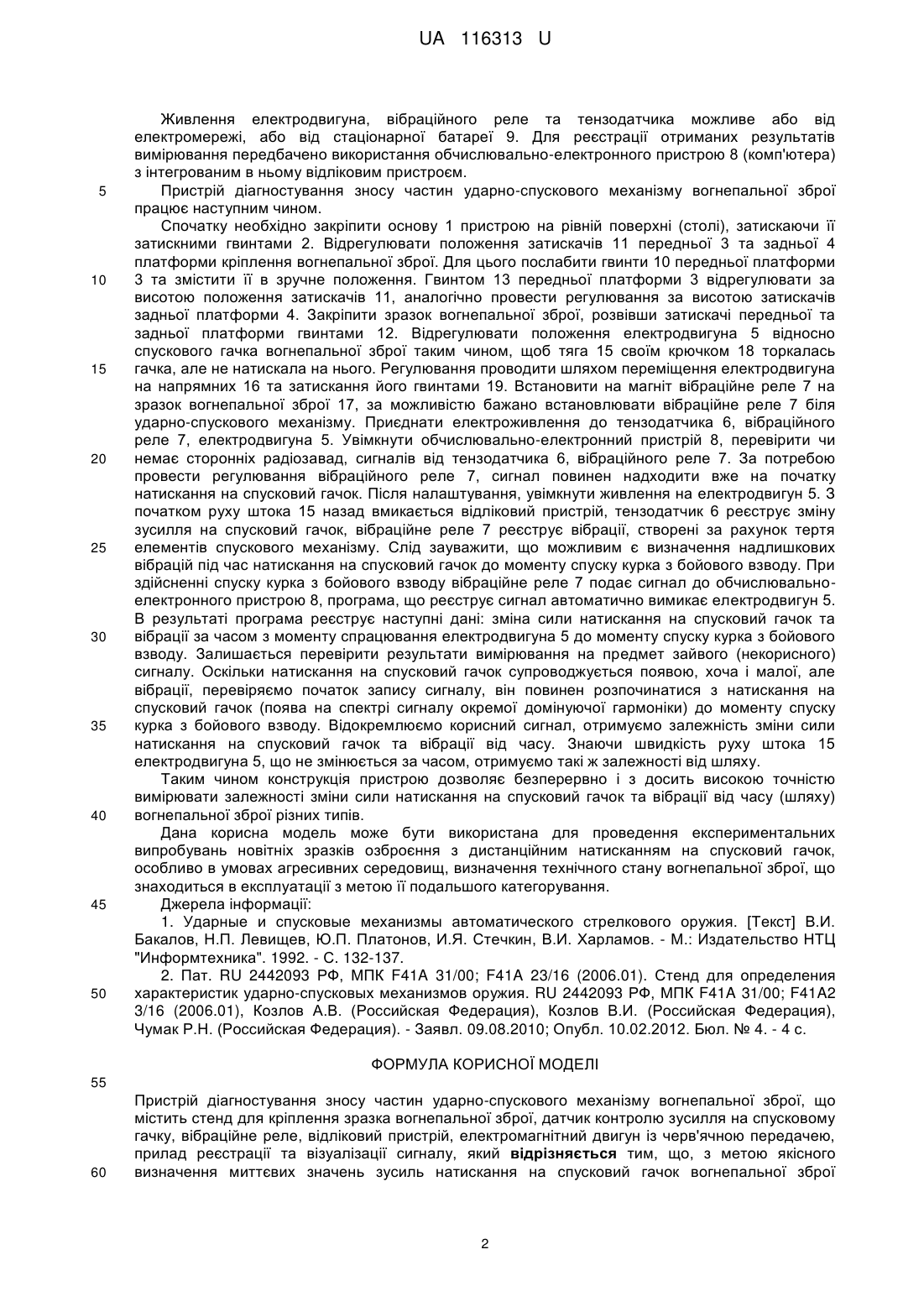

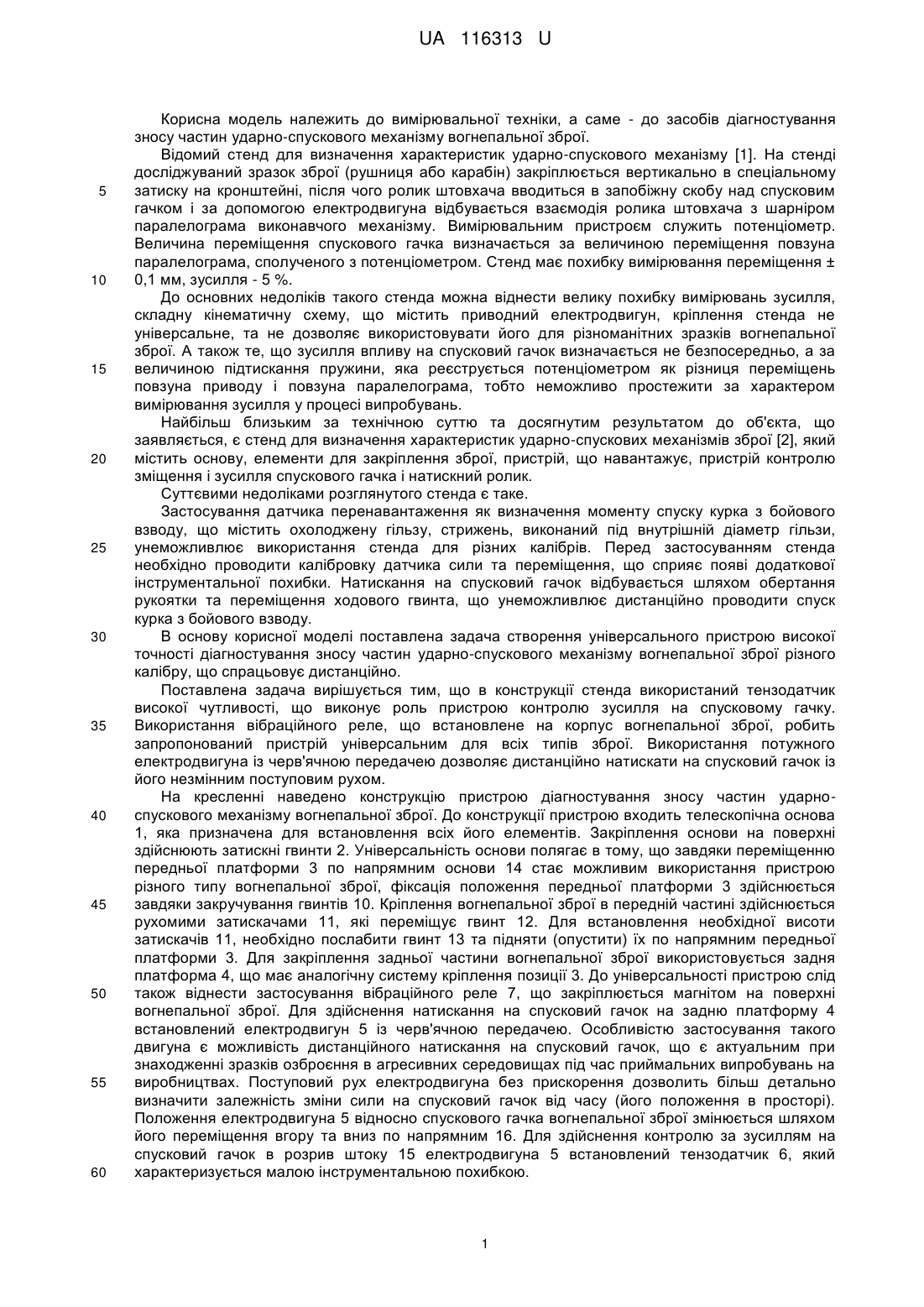

Реферат: Пристрій діагностування зносу частин ударно-спускового механізму вогнепальної зброї містить стенд для кріплення зразка вогнепальної зброї, датчик контролю зусилля на спусковому гачку, вібраційне реле, відліковий пристрій, електромагнітний двигун із черв'ячною передачею, прилад реєстрації та візуалізації сигналу. Пристрій додатково містить потужний електромагнітний двигун із встановленим тензометричним датчиком високої чутливості, універсальний стенд для кріплення різноманітних видів зразків вогнепальної зброї та вібраційне реле, яке виконує функцію встановлення моменту спуску курка з бойового взводу та реєстрацію миттєвих значень вібрації під час натискання на спусковий гачок. UA 116313 U (12) UA 116313 U UA 116313 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки, а саме - до засобів діагностування зносу частин ударно-спускового механізму вогнепальної зброї. Відомий стенд для визначення характеристик ударно-спускового механізму [1]. На стенді досліджуваний зразок зброї (рушниця або карабін) закріплюється вертикально в спеціальному затиску на кронштейні, після чого ролик штовхача вводиться в запобіжну скобу над спусковим гачком і за допомогою електродвигуна відбувається взаємодія ролика штовхача з шарніром паралелограма виконавчого механізму. Вимірювальним пристроєм служить потенціометр. Величина переміщення спускового гачка визначається за величиною переміщення повзуна паралелограма, сполученого з потенціометром. Стенд має похибку вимірювання переміщення ± 0,1 мм, зусилля - 5 %. До основних недоліків такого стенда можна віднести велику похибку вимірювань зусилля, складну кінематичну схему, що містить приводний електродвигун, кріплення стенда не універсальне, та не дозволяє використовувати його для різноманітних зразків вогнепальної зброї. А також те, що зусилля впливу на спусковий гачок визначається не безпосередньо, а за величиною підтискання пружини, яка реєструється потенціометром як різниця переміщень повзуна приводу і повзуна паралелограма, тобто неможливо простежити за характером вимірювання зусилля у процесі випробувань. Найбільш близьким за технічною суттю та досягнутим результатом до об'єкта, що заявляється, є стенд для визначення характеристик ударно-спускових механізмів зброї [2], який містить основу, елементи для закріплення зброї, пристрій, що навантажує, пристрій контролю зміщення і зусилля спускового гачка і натискний ролик. Суттєвими недоліками розглянутого стенда є таке. Застосування датчика перенавантаження як визначення моменту спуску курка з бойового взводу, що містить охолоджену гільзу, стрижень, виконаний під внутрішній діаметр гільзи, унеможливлює використання стенда для різних калібрів. Перед застосуванням стенда необхідно проводити калібровку датчика сили та переміщення, що сприяє появі додаткової інструментальної похибки. Натискання на спусковий гачок відбувається шляхом обертання рукоятки та переміщення ходового гвинта, що унеможливлює дистанційно проводити спуск курка з бойового взводу. В основу корисної моделі поставлена задача створення універсального пристрою високої точності діагностування зносу частин ударно-спускового механізму вогнепальної зброї різного калібру, що спрацьовує дистанційно. Поставлена задача вирішується тим, що в конструкції стенда використаний тензодатчик високої чутливості, що виконує роль пристрою контролю зусилля на спусковому гачку. Використання вібраційного реле, що встановлене на корпус вогнепальної зброї, робить запропонований пристрій універсальним для всіх типів зброї. Використання потужного електродвигуна із черв'ячною передачею дозволяє дистанційно натискати на спусковий гачок із його незмінним поступовим рухом. На кресленні наведено конструкцію пристрою діагностування зносу частин ударноспускового механізму вогнепальної зброї. До конструкції пристрою входить телескопічна основа 1, яка призначена для встановлення всіх його елементів. Закріплення основи на поверхні здійснюють затискні гвинти 2. Універсальність основи полягає в тому, що завдяки переміщенню передньої платформи 3 по напрямним основи 14 стає можливим використання пристрою різного типу вогнепальної зброї, фіксація положення передньої платформи 3 здійснюється завдяки закручування гвинтів 10. Кріплення вогнепальної зброї в передній частині здійснюється рухомими затискачами 11, які переміщує гвинт 12. Для встановлення необхідної висоти затискачів 11, необхідно послабити гвинт 13 та підняти (опустити) їх по напрямним передньої платформи 3. Для закріплення задньої частини вогнепальної зброї використовується задня платформа 4, що має аналогічну систему кріплення позиції 3. До універсальності пристрою слід також віднести застосування вібраційного реле 7, що закріплюється магнітом на поверхні вогнепальної зброї. Для здійснення натискання на спусковий гачок на задню платформу 4 встановлений електродвигун 5 із черв'ячною передачею. Особливістю застосування такого двигуна є можливість дистанційного натискання на спусковий гачок, що є актуальним при знаходженні зразків озброєння в агресивних середовищах під час приймальних випробувань на виробництвах. Поступовий рух електродвигуна без прискорення дозволить більш детально визначити залежність зміни сили на спусковий гачок від часу (його положення в просторі). Положення електродвигуна 5 відносно спускового гачка вогнепальної зброї змінюється шляхом його переміщення вгору та вниз по напрямним 16. Для здійснення контролю за зусиллям на спусковий гачок в розрив штоку 15 електродвигуна 5 встановлений тензодатчик 6, який характеризується малою інструментальною похибкою. 1 UA 116313 U 5 10 15 20 25 30 35 40 45 50 Живлення електродвигуна, вібраційного реле та тензодатчика можливе або від електромережі, або від стаціонарної батареї 9. Для реєстрації отриманих результатів вимірювання передбачено використання обчислювально-електронного пристрою 8 (комп'ютера) з інтегрованим в ньому відліковим пристроєм. Пристрій діагностування зносу частин ударно-спускового механізму вогнепальної зброї працює наступним чином. Спочатку необхідно закріпити основу 1 пристрою на рівній поверхні (столі), затискаючи її затискними гвинтами 2. Відрегулювати положення затискачів 11 передньої 3 та задньої 4 платформи кріплення вогнепальної зброї. Для цього послабити гвинти 10 передньої платформи 3 та змістити її в зручне положення. Гвинтом 13 передньої платформи 3 відрегулювати за висотою положення затискачів 11, аналогічно провести регулювання за висотою затискачів задньої платформи 4. Закріпити зразок вогнепальної зброї, розвівши затискачі передньої та задньої платформи гвинтами 12. Відрегулювати положення електродвигуна 5 відносно спускового гачка вогнепальної зброї таким чином, щоб тяга 15 своїм крючком 18 торкалась гачка, але не натискала на нього. Регулювання проводити шляхом переміщення електродвигуна на напрямних 16 та затискання його гвинтами 19. Встановити на магніт вібраційне реле 7 на зразок вогнепальної зброї 17, за можливістю бажано встановлювати вібраційне реле 7 біля ударно-спускового механізму. Приєднати електроживлення до тензодатчика 6, вібраційного реле 7, електродвигуна 5. Увімкнути обчислювально-електронний пристрій 8, перевірити чи немає сторонніх радіозавад, сигналів від тензодатчика 6, вібраційного реле 7. За потребою провести регулювання вібраційного реле 7, сигнал повинен надходити вже на початку натискання на спусковий гачок. Після налаштування, увімкнути живлення на електродвигун 5. З початком руху штока 15 назад вмикається відліковий пристрій, тензодатчик 6 реєструє зміну зусилля на спусковий гачок, вібраційне реле 7 реєструє вібрації, створені за рахунок тертя елементів спускового механізму. Слід зауважити, що можливим є визначення надлишкових вібрацій під час натискання на спусковий гачок до моменту спуску курка з бойового взводу. При здійсненні спуску курка з бойового взводу вібраційне реле 7 подає сигнал до обчислювальноелектронного пристрою 8, програма, що реєструє сигнал автоматично вимикає електродвигун 5. В результаті програма реєструє наступні дані: зміна сили натискання на спусковий гачок та вібрації за часом з моменту спрацювання електродвигуна 5 до моменту спуску курка з бойового взводу. Залишається перевірити результати вимірювання на предмет зайвого (некорисного) сигналу. Оскільки натискання на спусковий гачок супроводжується появою, хоча і малої, але вібрації, перевіряємо початок запису сигналу, він повинен розпочинатися з натискання на спусковий гачок (поява на спектрі сигналу окремої домінуючої гармоніки) до моменту спуску курка з бойового взводу. Відокремлюємо корисний сигнал, отримуємо залежність зміни сили натискання на спусковий гачок та вібрації від часу. Знаючи швидкість руху штока 15 електродвигуна 5, що не змінюється за часом, отримуємо такі ж залежності від шляху. Таким чином конструкція пристрою дозволяє безперервно і з досить високою точністю вимірювати залежності зміни сили натискання на спусковий гачок та вібрації від часу (шляху) вогнепальної зброї різних типів. Дана корисна модель може бути використана для проведення експериментальних випробувань новітніх зразків озброєння з дистанційним натисканням на спусковий гачок, особливо в умовах агресивних середовищ, визначення технічного стану вогнепальної зброї, що знаходиться в експлуатації з метою її подальшого категорування. Джерела інформації: 1. Ударные и спусковые механизмы автоматического стрелкового оружия. [Текст] В.И. Бакалов, Н.П. Левищев, Ю.П. Платонов, И.Я. Стечкин, В.И. Харламов. - М.: Издательство НТЦ "Информтехника". 1992. - С. 132-137. 2. Пат. RU 2442093 РФ, МПК F41A 31/00; F41A 23/16 (2006.01). Стенд для определения характеристик ударно-спусковых механизмов оружия. RU 2442093 РФ, МПК F41A 31/00; F41A2 3/16 (2006.01), Козлов А.В. (Российская Федерация), Козлов В.И. (Российская Федерация), Чумак Р.Н. (Российская Федерация). - Заявл. 09.08.2010; Опубл. 10.02.2012. Бюл. № 4. - 4 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій діагностування зносу частин ударно-спускового механізму вогнепальної зброї, що містить стенд для кріплення зразка вогнепальної зброї, датчик контролю зусилля на спусковому гачку, вібраційне реле, відліковий пристрій, електромагнітний двигун із черв'ячною передачею, прилад реєстрації та візуалізації сигналу, який відрізняється тим, що, з метою якісного визначення миттєвих значень зусиль натискання на спусковий гачок вогнепальної зброї 2 UA 116313 U 5 (особливо в момент спуску курка з бойового взводу) широкого діапазону калібрів в ході її експлуатації або під час випробувань, додатково містить потужний електромагнітний двигун із встановленим тензометричним датчиком високої чутливості, універсальний стенд для кріплення різноманітних видів зразків вогнепальної зброї та вібраційне реле, яке виконує функцію встановлення моменту спуску курка з бойового взводу та реєстрацію миттєвих значень вібрації під час натискання на спусковий гачок. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
