Інсинератор для спалювання радіоактивно забрудненої біомаси

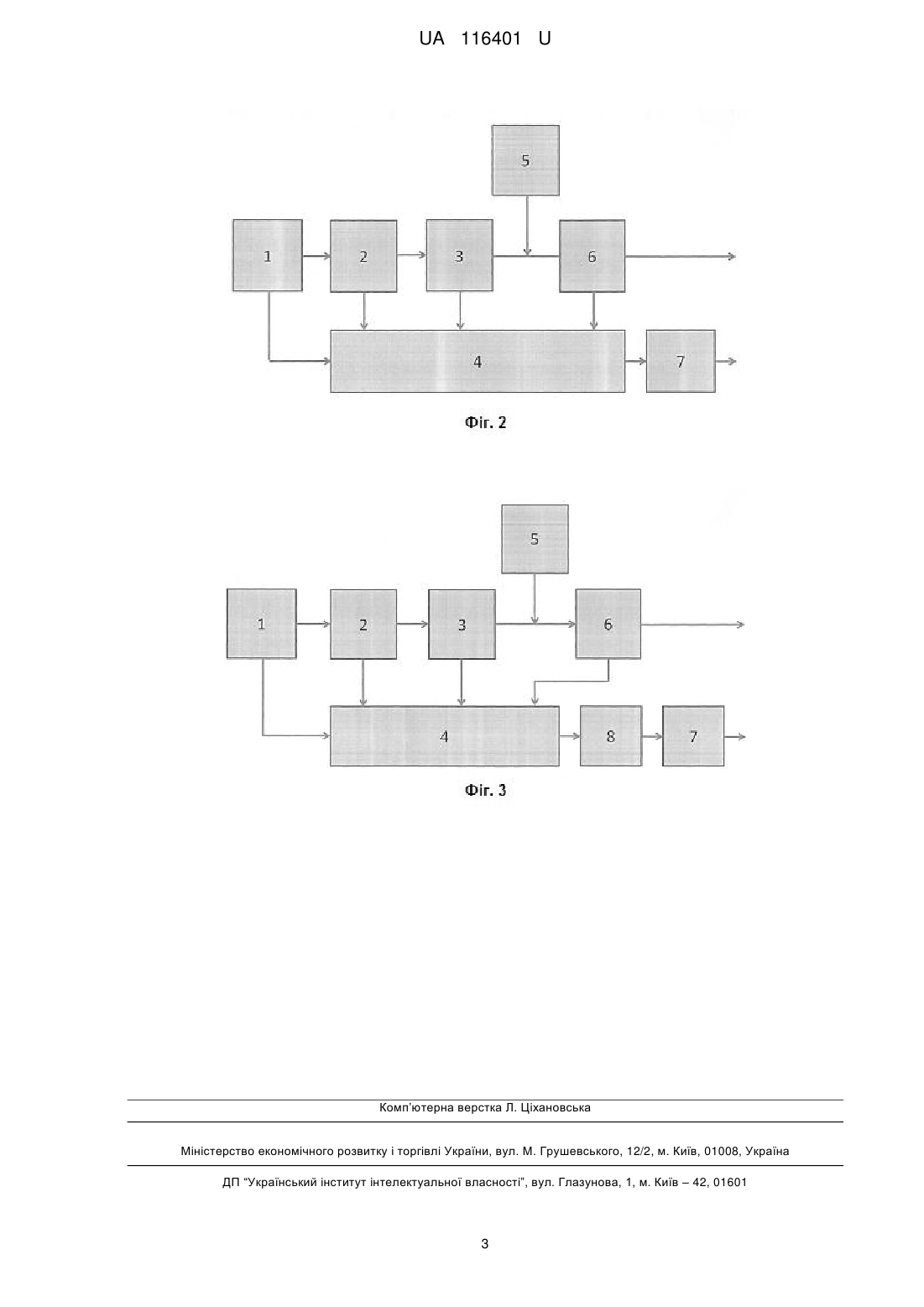

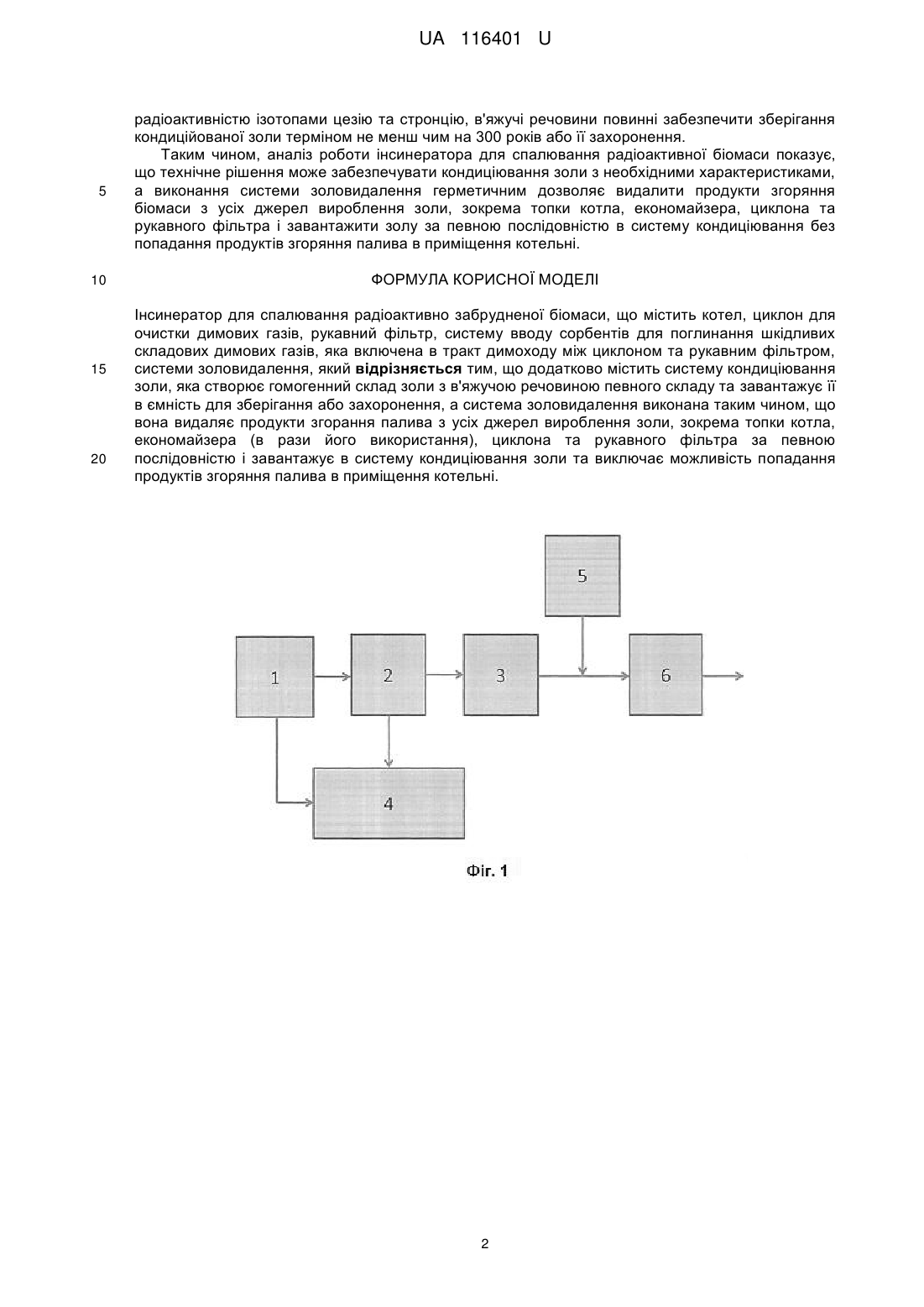

Реферат: з Інсинератор для спалювання радіоактивно абрудненої біомаси містить котел, циклон для очистки димових газів, рукавний фільтр, систему вводу сорбентів для поглинання шкідливих складових димових газів, яка включена в тракт димоходу між циклоном та рукавним фільтром, системи золовидалення. Додатково містить систему кондиціювання золи, яка створює гомогенний склад золи з в'яжучою речовиною певного складу та завантажує її в ємність для зберігання або захоронення. Система золовидалення виконана таким чином, що вона видаляє продукти згорання палива з усіх джерел вироблення золи, зокрема топки котла, економайзера (в рази його використання), циклона та рукавного фільтра за певною послідовністю і завантажує в систему кондиціювання золи та виключає можливість попадання продуктів згоряння палива в приміщення котельні. UA 116401 U (12) UA 116401 U UA 116401 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ядерної техніки та технології та теплоенергетики, зокрема до галузі переробки твердої горючої радіоактивно забрудненої біомаси та радіоактивних відходів методом спалювання, де інсинератор може бути використано для виробництва та постачання теплової енергії в тому числі пари споживачам. Корисна модель може бути використана у господарствах, яким потрібна теплова енергія та пара, зокрема у комунальному господарстві чи енрговиробництві. Відомими аналогами є "Завод (установка) по переробці радіоактивних відходів низького рівня" (www.weiss-as.dk), та "Інсинератор для спалювання радіаційно забрудненої деревини" (www.uap.kiev.ua), які використовуються для переробки радіоактивних відходів шляхом їх спалювання, які складені, окрім всього, із котла 1, системи для очистки димових газів 3; 5; 6 та системи золовидалення 4 фіг. 1, фіг. 2. Недоліком аналогів є відсутність кондиціонування радіоактивної золи, придатної для зберігання або захоронення. Найближчим аналогом до корисної моделі є "Інсинератор для спалювання радіоактивно забрудненої деревини" (www.uap.kiev.ua) фіг. 2 яка складається окрім всього із котла 1, економайзера 2, циклона для очистки димових газів 3, рукавного фільтра 6, системи вводу сорбентів для поглинання шкідливих складових димових газів 5, яка включена в тракт димоходу між циклоном та рукавним фільтром, системи золовидалення 4 в ємність 7. Недоліком найближчого аналога є те, що радіоактивна зола в ємності не придатна для тривалого зберігання або захоронення, тому перед розміщенням золи на довготривале збереження або захоронення потрібно її додатково кондиціювати в спеціальних умовах, таким чином недоліком прототипу є відсутність кондиціювання радіоактивної золи, придатної для зберігання або захоронення. В основу корисної моделі поставлена задача переробки радіоактивної біомаси шляхом їх спалювання та кондиціювання радіоактивної золи, придатної для подальшого безпечного зберігання або захоронення. Корисна модель в інсинераторі для спалювання радіоактивної біомаси фіг. 3, яка складається, окрім всього, із котла 1, економайзера 2, циклона для очистки димових газів 3, системи золовидалення 4, системи вводу сорбентів для поглинання шкідливих складових димових газів 5, рукавного фільтра 6 і системи кондиціювання золи 8 та в герметичному виконанні подачі золи в систему кондиціювання золи 8. Це дозволяє в одному технологічному циклі переробити радіоактивно забруднену біомасу в готову для тривалого зберігання золу, що в результаті значно зменшує витрати на переробку радіоактивно забрудненої біомаси та розміщенню золи на довготривале збереження або захоронения. Поставлена задача вирішується тим, що до складу інсинератора для спалювання радіоактивно забрудненої біомаси включена система кондиціювання золи, а система золовидалення виконана таким чином, що вона видаляє продукти згоряння палива з усіх джерел вироблення золи, зокрема топки котла, економайзера (в рази його використання), циклона та рукавного фільтра і завантажує за певною послідовністю в систему кондиціювання золи без попадання продуктів згоряння біомаси в приміщення котельні. Перед початком роботи інсинератора визначається склад і кількість речовин, які знаходяться в забрудненій біомасі, зокрема в забрудненій деревині. Потім підбираються сорбенти. Виконується пуск котельні. Після виходу котельні на тепловий режим вводиться певна кількість сорбентів в газовий тракт для запилення певного шару сорбентів на рукава (визначається експериментально) рукавного фільтра. Нанесення певного шару сорбентів по всій площині рукавів дозволяє збільшити термін взаємодії шкідливих речовин в димових газах з сорбентами. Конструкція рукавного фільтру та матеріали рукавів підбираються таким чином, щоб забезпечити потрібний рівень вмісту пилу в димових газах за трубою котельні. Виконання системи золовидалення герметичним дозволяє видалити продукти згоряння палива з усіх джерел вироблення золи, зокрема топки котла, економайзера, циклона та рукавного фільтра і завантажити за певною послідовністю в систему кондиціювання, що виключає можливість попадання продуктів згоряння палива в приміщення котельні. Система кондиціювання золи створює рідкий гомогенний склад золи з в'яжучою речовиною певного складу в відповідному співвідношенні та завантажує в ємність для безпечного зберігання або захоронення забрудненої золи. Рідкий гомогенний склад золи з в'яжучою речовиною твердне в ємності для безпечного зберігання після чого він передається на зберігання або захоронення. Вибір в'яжучої речовини для кондиціювання золи залежить від складу та концентрації забруднюючих речовин в біомасі, наприклад при використанні деревини з підвищеною 1 UA 116401 U 5 10 15 20 радіоактивністю ізотопами цезію та стронцію, в'яжучі речовини повинні забезпечити зберігання кондиційованої золи терміном не менш чим на 300 років або її захоронення. Таким чином, аналіз роботи інсинератора для спалювання радіоактивної біомаси показує, що технічне рішення може забезпечувати кондиціювання золи з необхідними характеристиками, а виконання системи золовидалення герметичним дозволяє видалити продукти згоряння біомаси з усіх джерел вироблення золи, зокрема топки котла, економайзера, циклона та рукавного фільтра і завантажити золу за певною послідовністю в систему кондиціювання без попадання продуктів згоряння палива в приміщення котельні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Інсинератор для спалювання радіоактивно забрудненої біомаси, що містить котел, циклон для очистки димових газів, рукавний фільтр, систему вводу сорбентів для поглинання шкідливих складових димових газів, яка включена в тракт димоходу між циклоном та рукавним фільтром, системи золовидалення, який відрізняється тим, що додатково містить систему кондиціювання золи, яка створює гомогенний склад золи з в'яжучою речовиною певного складу та завантажує її в ємність для зберігання або захоронення, а система золовидалення виконана таким чином, що вона видаляє продукти згорання палива з усіх джерел вироблення золи, зокрема топки котла, економайзера (в рази його використання), циклона та рукавного фільтра за певною послідовністю і завантажує в систему кондиціювання золи та виключає можливість попадання продуктів згоряння палива в приміщення котельні. 2 UA 116401 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
