Спосіб монтажу канатного анкера
Номер патенту: 45818
Опубліковано: 25.11.2009
Автори: Гайко Геннадій Іванович, Карташов Олександр Миколайович
Формула / Реферат
Спосіб монтажу канатного анкера, що включає патронування шпуру ампулами з полімерними скріплювальними сумішами та введення гнучкого стержня, оснащеного руйнуючим наконечником у шпур, який відрізняється тим, що гнучкий стержень пропускають в установочну трубку, яку вводять у тимчасове зчеплення з руйнуючим наконечником і надають їй обертово-поступального руху, а після руйнації ампул і розподілу скріплювальної суміші по довжині шпуру трубку виводять із зчеплення з руйнуючим наконечником та виймають із шпуру.
Текст

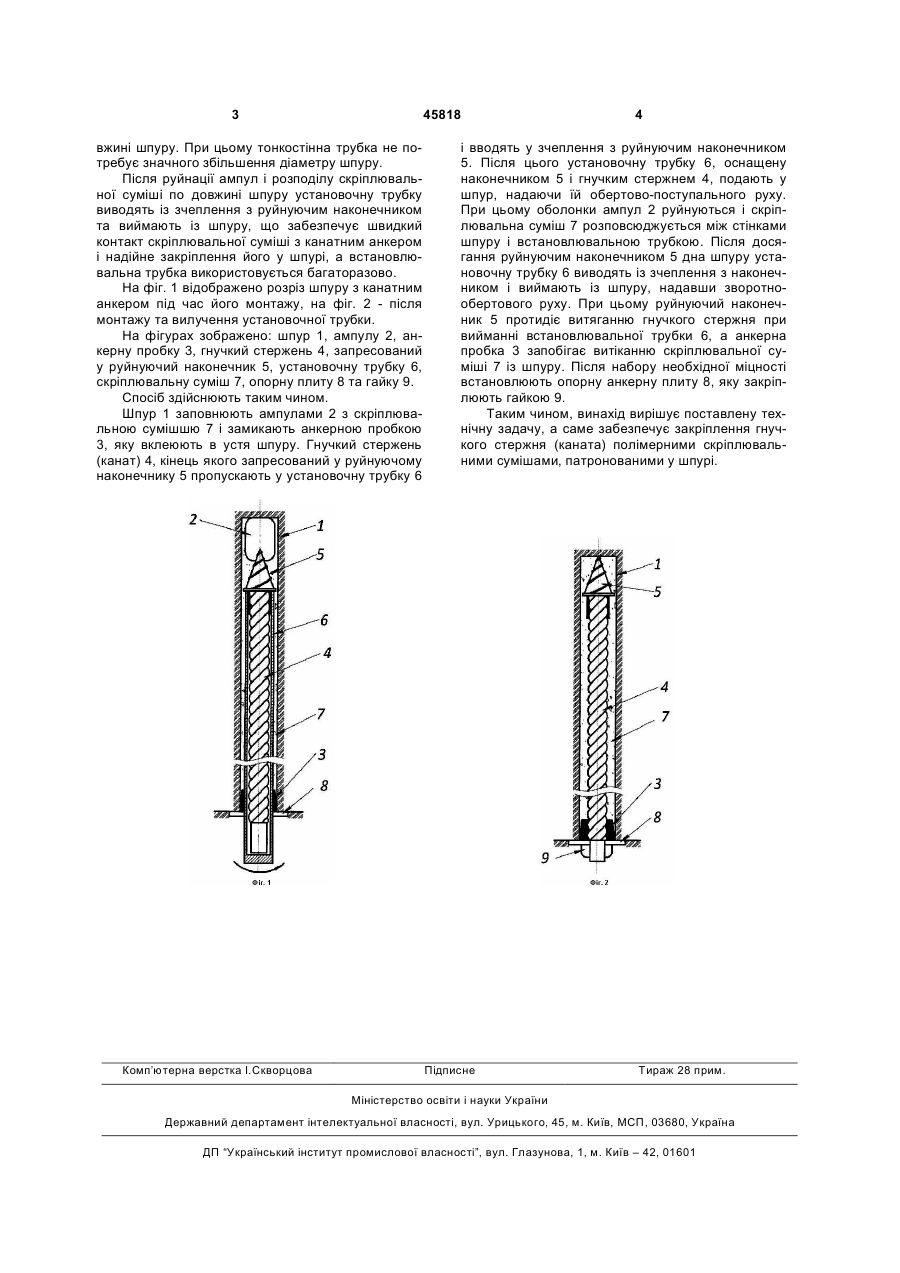

Спосіб монтажу канатного анкера, що включає патронування шпуру ампулами з полімерними 3 45818 вжині шпуру. При цьому тонкостінна трубка не потребує значного збільшення діаметру шпуру. Після руйнації ампул і розподілу скріплювальної суміші по довжині шпуру установочну трубку виводять із зчеплення з руйнуючим наконечником та виймають із шпуру, що забезпечує швидкий контакт скріплювальної суміші з канатним анкером і надійне закріплення його у шпурі, а встановлювальна трубка використовується багаторазово. На фіг. 1 відображено розріз шпуру з канатним анкером під час його монтажу, на фіг. 2 - після монтажу та вилучення установочної трубки. На фігурах зображено: шпур 1, ампулу 2, анкерну пробку 3, гнучкий стержень 4, запресований у руйнуючий наконечник 5, установочну трубку 6, скріплювальну суміш 7, опорну плиту 8 та гайку 9. Спосіб здійснюють таким чином. Шпур 1 заповнюють ампулами 2 з скріплювальною сумішшю 7 і замикають анкерною пробкою 3, яку вклеюють в устя шпуру. Гнучкий стержень (канат) 4, кінець якого запресований у руйнуючому наконечнику 5 пропускають у установочну трубку 6 Комп’ютерна верстка І.Скворцова 4 і вводять у зчеплення з руйнуючим наконечником 5. Після цього установочну трубку 6, оснащену наконечником 5 і гнучким стержнем 4, подають у шпур, надаючи їй обертово-поступального руху. При цьому оболонки ампул 2 руйнуються і скріплювальна суміш 7 розповсюджується між стінками шпуру і встановлювальною трубкою. Після досягання руйнуючим наконечником 5 дна шпуру установочну трубку 6 виводять із зчеплення з наконечником і виймають із шпуру, надавши зворотнообертового руху. При цьому руйнуючий наконечник 5 протидіє витяганню гнучкого стержня при вийманні встановлювальної трубки 6, а анкерна пробка 3 запобігає витіканню скріплювальної суміші 7 із шпуру. Після набору необхідної міцності встановлюють опорну анкерну плиту 8, яку закріплюють гайкою 9. Таким чином, винахід вирішує поставлену технічну задачу, а саме забезпечує закріплення гнучкого стержня (каната) полімерними скріплювальними сумішами, патронованими у шпурі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for mounting cable anchor
Автори англійськоюHaiko Hennadii Ivanovych, Kartashov Oleksandr Mykolaiovych
Назва патенту російськоюСпособ монтажа канатного анкера
Автори російськоюГайко Геннадий Иванович, Карташов Александр Николаевич
МПК / Мітки
МПК: E21D 21/00
Мітки: анкера, спосіб, монтажу, канатного
