Кришка для стакана з перемішуючим пристроєм

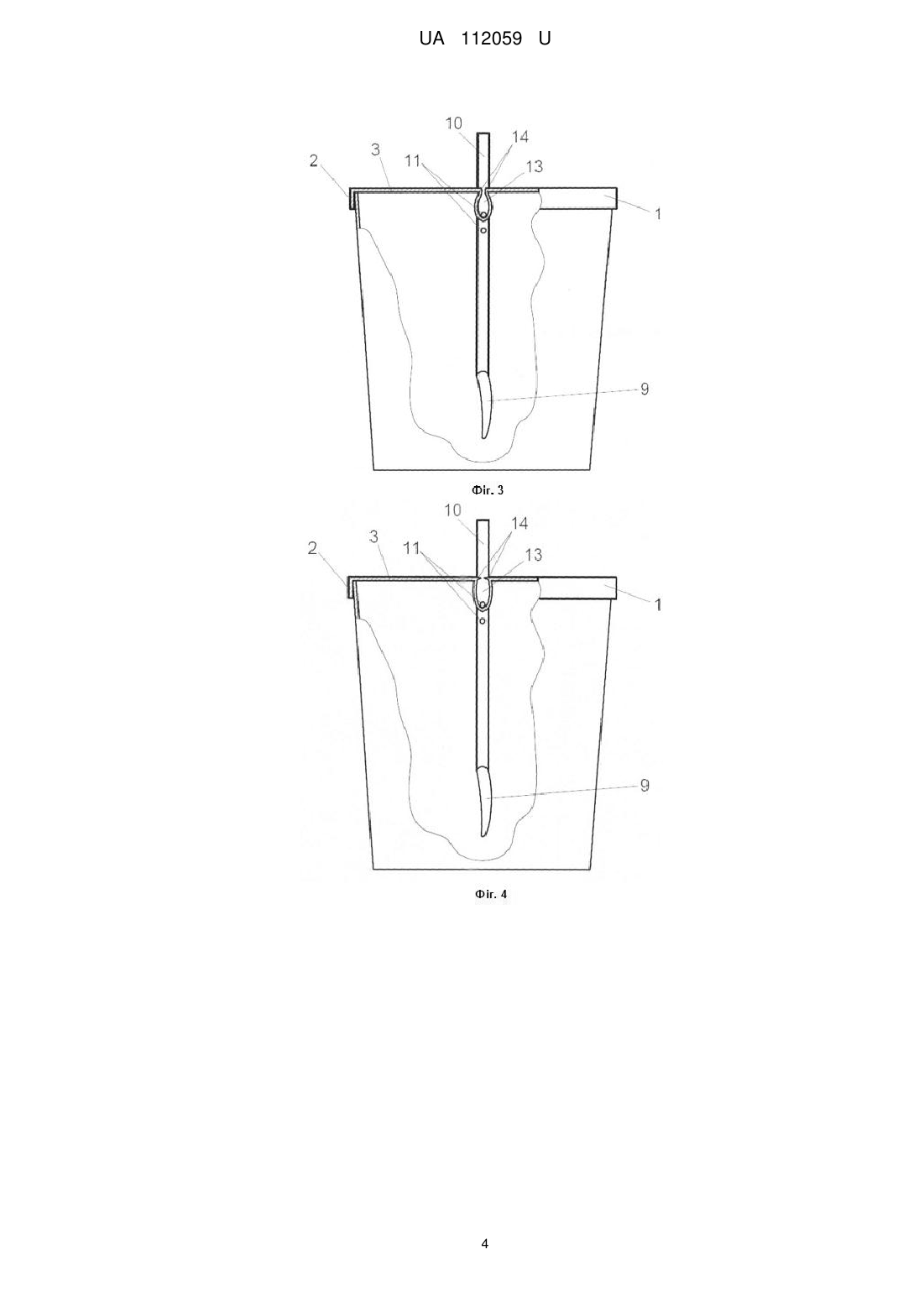

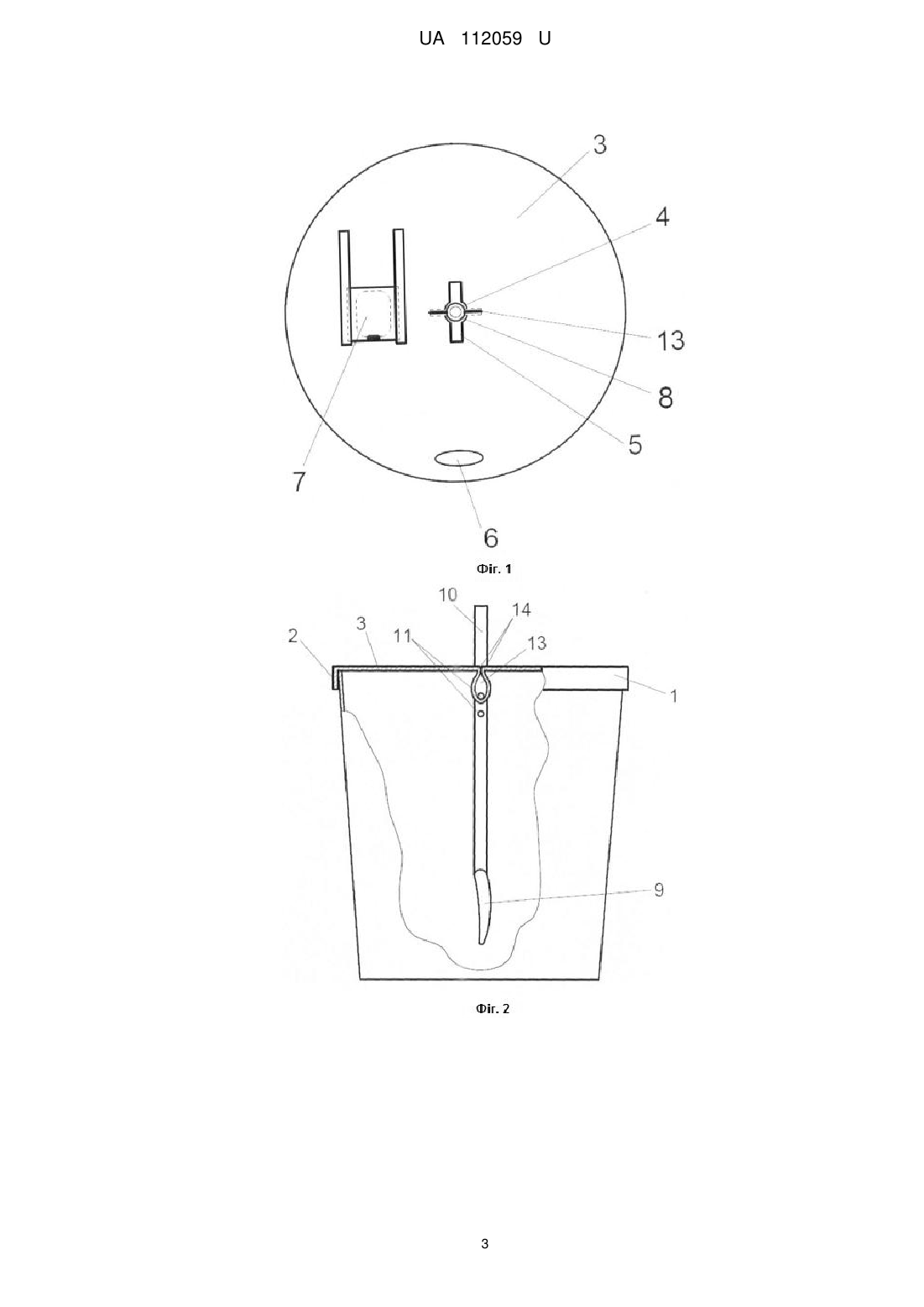

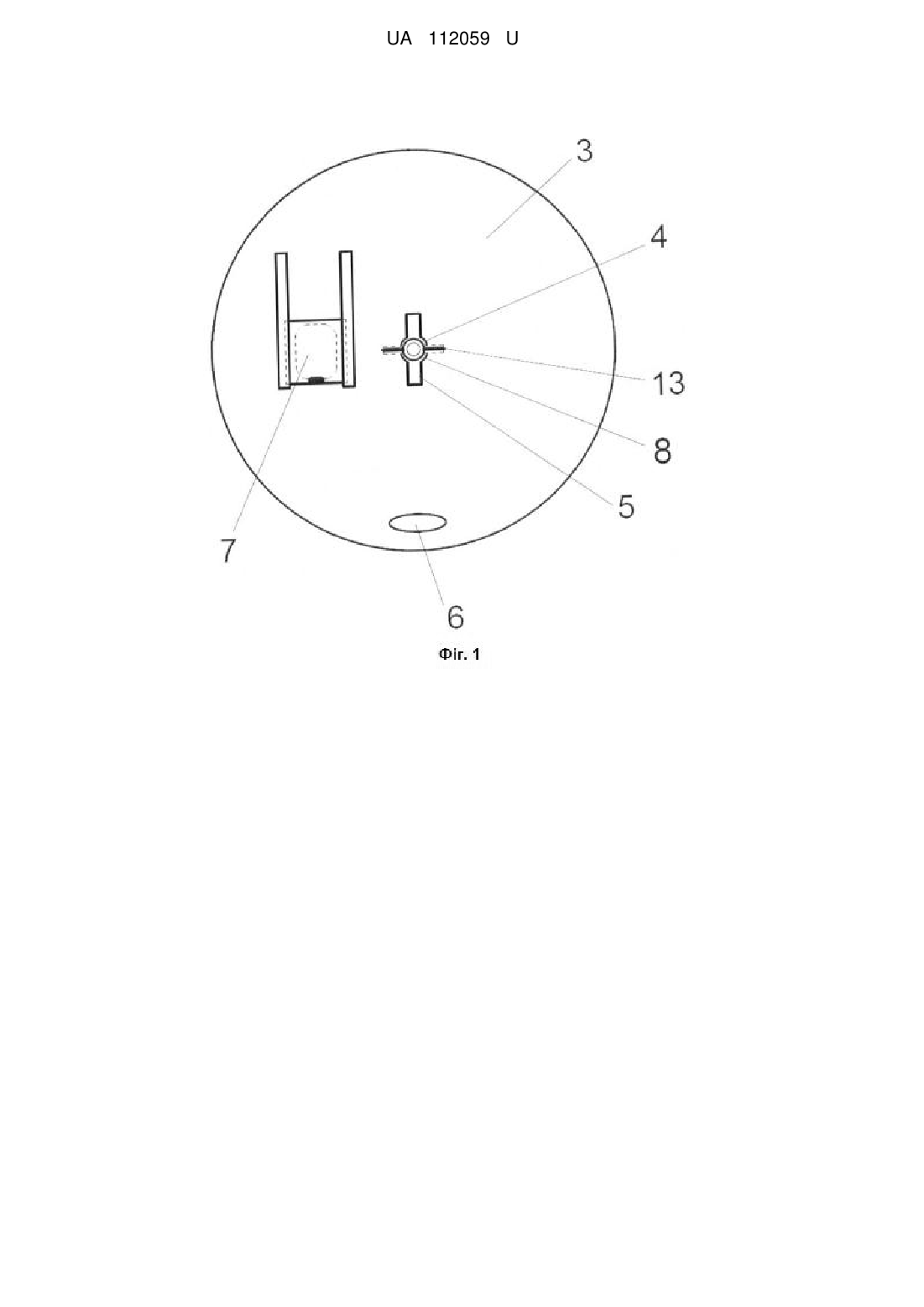

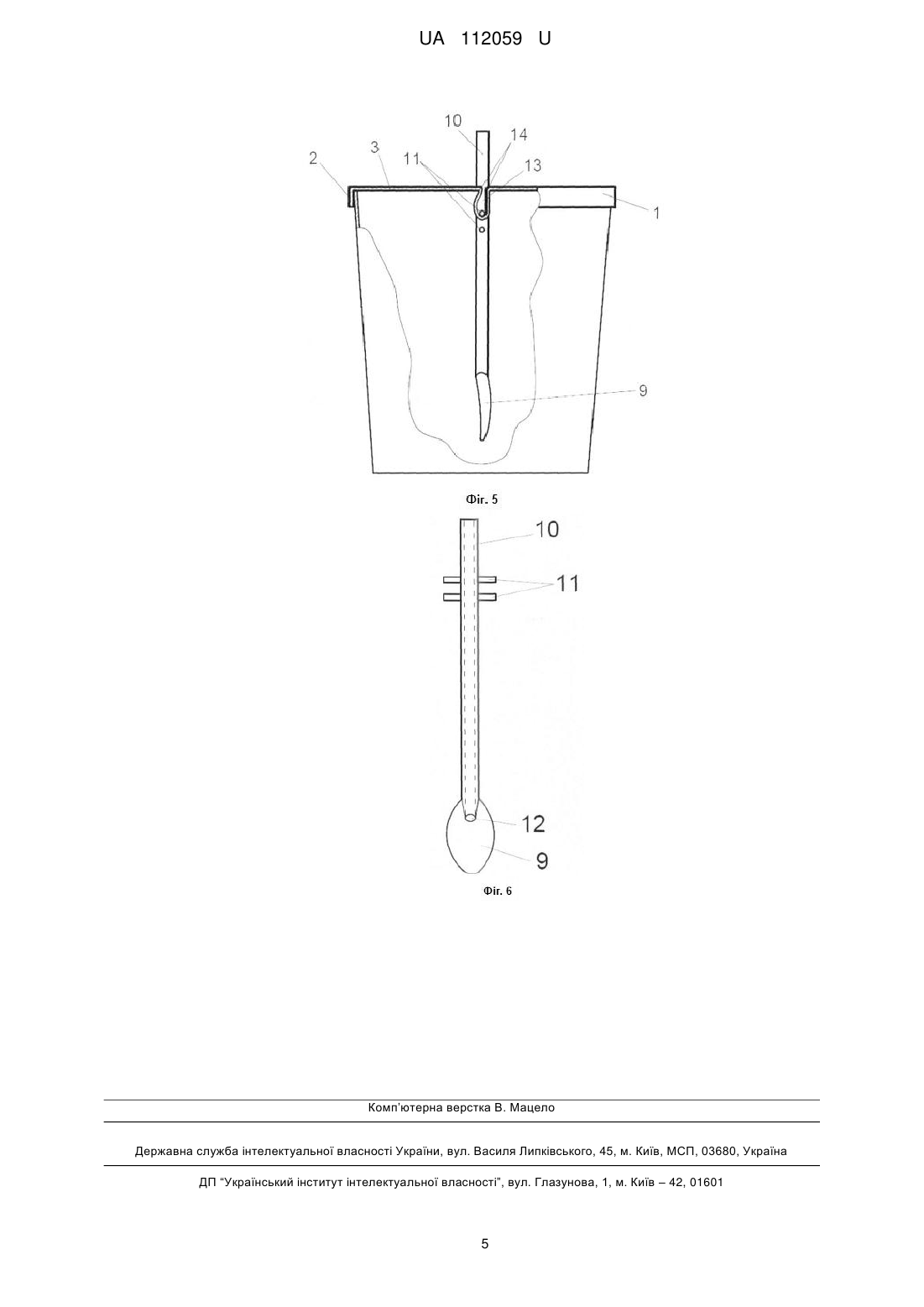

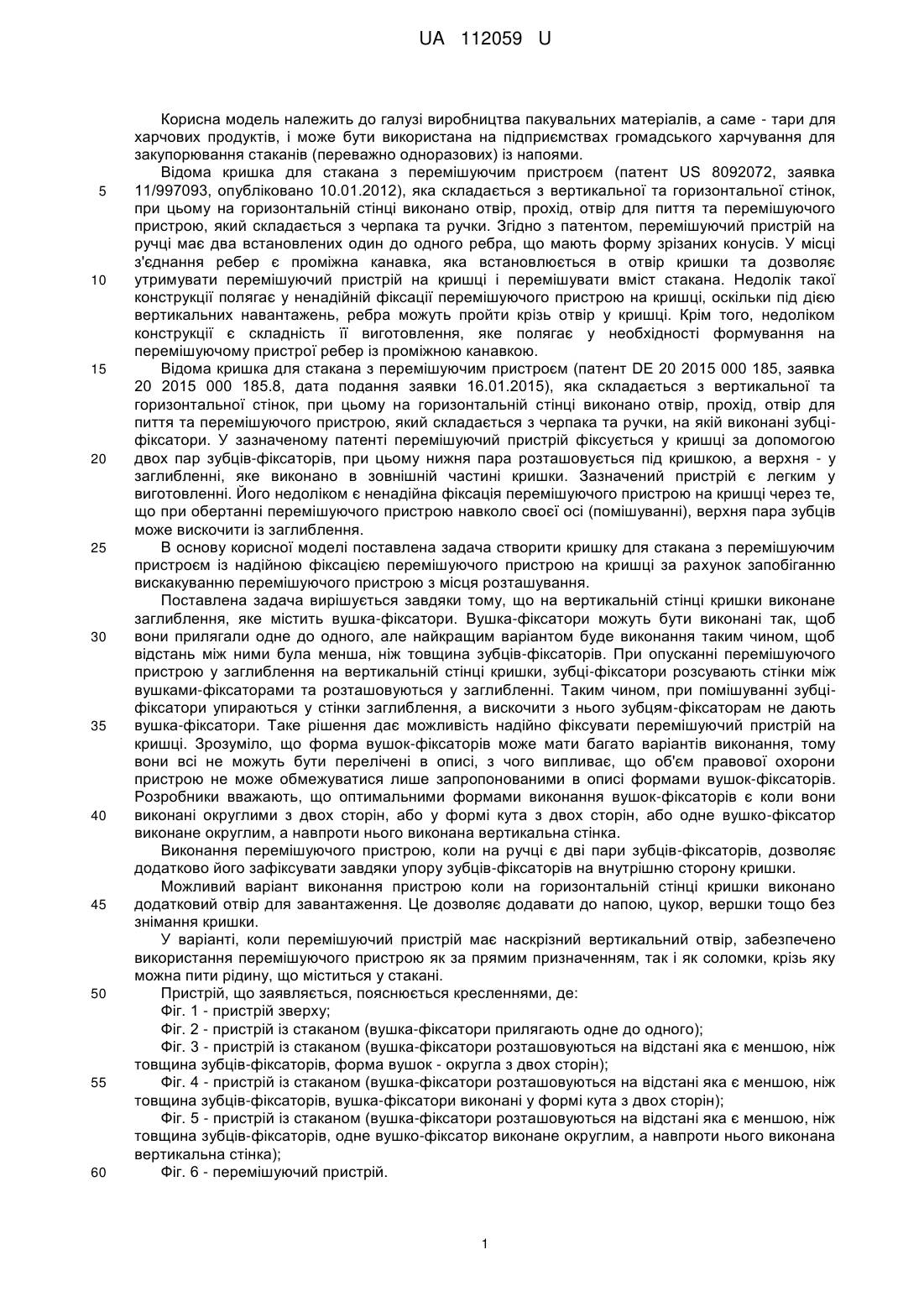

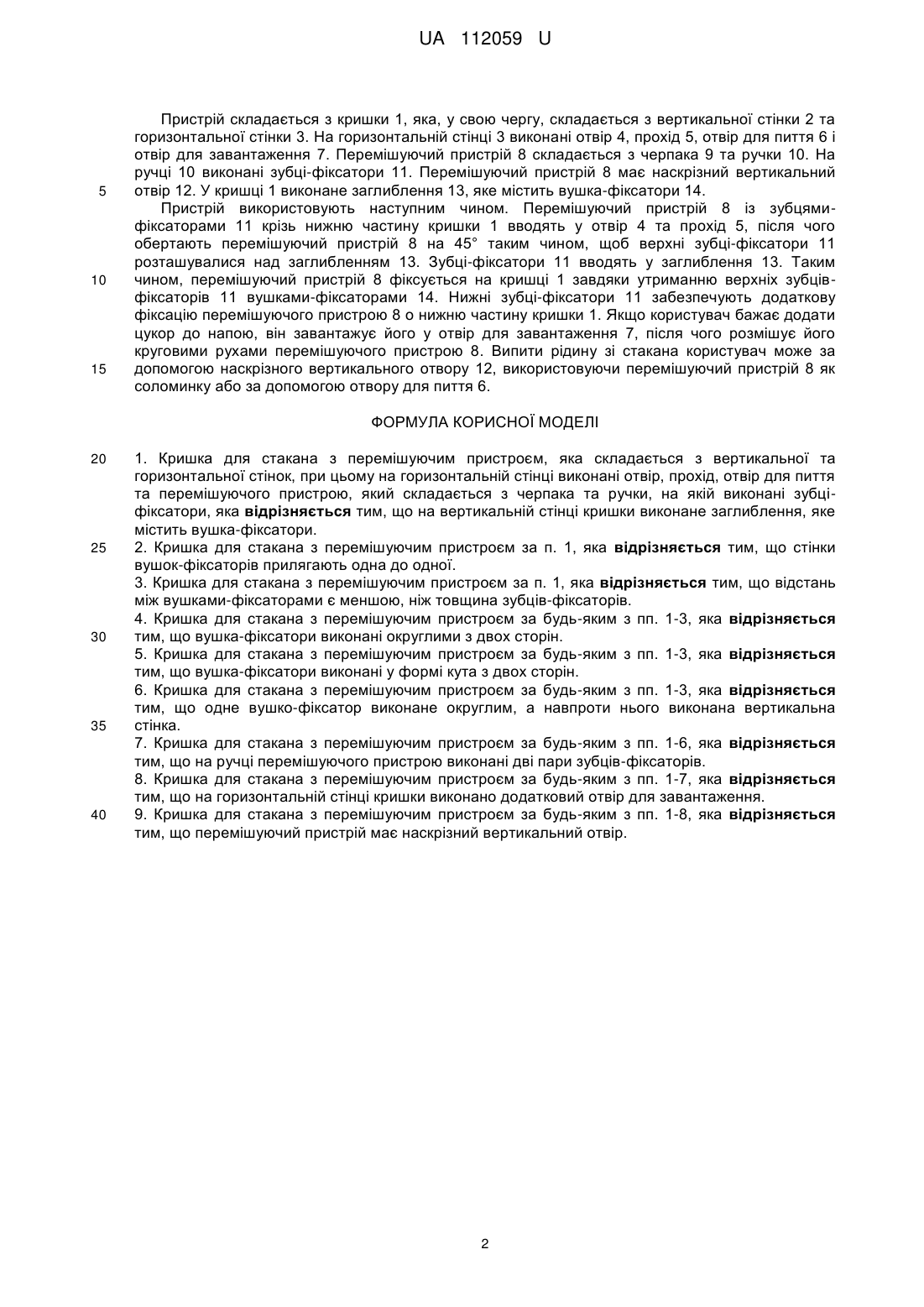

Реферат: Корисна модель належить до галузі виробництва пакувальних матеріалів, а саме - тари для харчових продуктів, і може бути використана на підприємствах громадського харчування для закупорювання стаканів (переважно одноразових) із напоями. Кришка для стакана з перемішуючим пристроєм складається з вертикальної та горизонтальної стінок, при цьому на горизонтальній стінці виконані отвір, прохід, отвір для пиття та перемішуючого пристрою, який складається з черпака та ручки, на якій виконані зубці-фіксатори, при цьому на вертикальній стінці кришки виконане заглиблення, яке містить вушка-фіксатори. UA 112059 U (54) КРИШКА ДЛЯ СТАКАНА З ПЕРЕМІШУЮЧИМ ПРИСТРОЄМ UA 112059 U UA 112059 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі виробництва пакувальних матеріалів, а саме - тари для харчових продуктів, і може бути використана на підприємствах громадського харчування для закупорювання стаканів (переважно одноразових) із напоями. Відома кришка для стакана з перемішуючим пристроєм (патент US 8092072, заявка 11/997093, опубліковано 10.01.2012), яка складається з вертикальної та горизонтальної стінок, при цьому на горизонтальній стінці виконано отвір, прохід, отвір для пиття та перемішуючого пристрою, який складається з черпака та ручки. Згідно з патентом, перемішуючий пристрій на ручці має два встановлених один до одного ребра, що мають форму зрізаних конусів. У місці з'єднання ребер є проміжна канавка, яка встановлюється в отвір кришки та дозволяє утримувати перемішуючий пристрій на кришці і перемішувати вміст стакана. Недолік такої конструкції полягає у ненадійній фіксації перемішуючого пристрою на кришці, оскільки під дією вертикальних навантажень, ребра можуть пройти крізь отвір у кришці. Крім того, недоліком конструкції є складність її виготовлення, яке полягає у необхідності формування на перемішуючому пристрої ребер із проміжною канавкою. Відома кришка для стакана з перемішуючим пристроєм (патент DE 20 2015 000 185, заявка 20 2015 000 185.8, дата подання заявки 16.01.2015), яка складається з вертикальної та горизонтальної стінок, при цьому на горизонтальній стінці виконано отвір, прохід, отвір для пиття та перемішуючого пристрою, який складається з черпака та ручки, на якій виконані зубціфіксатори. У зазначеному патенті перемішуючий пристрій фіксується у кришці за допомогою двох пар зубців-фіксаторів, при цьому нижня пара розташовується під кришкою, а верхня - у заглибленні, яке виконано в зовнішній частині кришки. Зазначений пристрій є легким у виготовленні. Його недоліком є ненадійна фіксація перемішуючого пристрою на кришці через те, що при обертанні перемішуючого пристрою навколо своєї осі (помішуванні), верхня пара зубців може вискочити із заглиблення. В основу корисної моделі поставлена задача створити кришку для стакана з перемішуючим пристроєм із надійною фіксацією перемішуючого пристрою на кришці за рахунок запобіганню вискакуванню перемішуючого пристрою з місця розташування. Поставлена задача вирішується завдяки тому, що на вертикальній стінці кришки виконане заглиблення, яке містить вушка-фіксатори. Вушка-фіксатори можуть бути виконані так, щоб вони прилягали одне до одного, але найкращим варіантом буде виконання таким чином, щоб відстань між ними була менша, ніж товщина зубців-фіксаторів. При опусканні перемішуючого пристрою у заглиблення на вертикальній стінці кришки, зубці-фіксатори розсувають стінки між вушками-фіксаторами та розташовуються у заглибленні. Таким чином, при помішуванні зубціфіксатори упираються у стінки заглиблення, а вискочити з нього зубцям-фіксаторам не дають вушка-фіксатори. Таке рішення дає можливість надійно фіксувати перемішуючий пристрій на кришці. Зрозуміло, що форма вушок-фіксаторів може мати багато варіантів виконання, тому вони всі не можуть бути перелічені в описі, з чого випливає, що об'єм правової охорони пристрою не може обмежуватися лише запропонованими в описі формами вушок-фіксаторів. Розробники вважають, що оптимальними формами виконання вушок-фіксаторів є коли вони виконані округлими з двох сторін, або у формі кута з двох сторін, або одне вушко-фіксатор виконане округлим, а навпроти нього виконана вертикальна стінка. Виконання перемішуючого пристрою, коли на ручці є дві пари зубців-фіксаторів, дозволяє додатково його зафіксувати завдяки упору зубців-фіксаторів на внутрішню сторону кришки. Можливий варіант виконання пристрою коли на горизонтальній стінці кришки виконано додатковий отвір для завантаження. Це дозволяє додавати до напою, цукор, вершки тощо без знімання кришки. У варіанті, коли перемішуючий пристрій має наскрізний вертикальний отвір, забезпечено використання перемішуючого пристрою як за прямим призначенням, так і як соломки, крізь яку можна пити рідину, що міститься у стакані. Пристрій, що заявляється, пояснюється кресленнями, де: Фіг. 1 - пристрій зверху; Фіг. 2 - пристрій із стаканом (вушка-фіксатори прилягають одне до одного); Фіг. 3 - пристрій із стаканом (вушка-фіксатори розташовуються на відстані яка є меншою, ніж товщина зубців-фіксаторів, форма вушок - округла з двох сторін); Фіг. 4 - пристрій із стаканом (вушка-фіксатори розташовуються на відстані яка є меншою, ніж товщина зубців-фіксаторів, вушка-фіксатори виконані у формі кута з двох сторін); Фіг. 5 - пристрій із стаканом (вушка-фіксатори розташовуються на відстані яка є меншою, ніж товщина зубців-фіксаторів, одне вушко-фіксатор виконане округлим, а навпроти нього виконана вертикальна стінка); Фіг. 6 - перемішуючий пристрій. 1 UA 112059 U 5 10 15 Пристрій складається з кришки 1, яка, у свою чергу, складається з вертикальної стінки 2 та горизонтальної стінки 3. На горизонтальній стінці 3 виконані отвір 4, прохід 5, отвір для пиття 6 і отвір для завантаження 7. Перемішуючий пристрій 8 складається з черпака 9 та ручки 10. На ручці 10 виконані зубці-фіксатори 11. Перемішуючий пристрій 8 має наскрізний вертикальний отвір 12. У кришці 1 виконане заглиблення 13, яке містить вушка-фіксатори 14. Пристрій використовують наступним чином. Перемішуючий пристрій 8 із зубцямифіксаторами 11 крізь нижню частину кришки 1 вводять у отвір 4 та прохід 5, після чого обертають перемішуючий пристрій 8 на 45° таким чином, щоб верхні зубці-фіксатори 11 розташувалися над заглибленням 13. Зубці-фіксатори 11 вводять у заглиблення 13. Таким чином, перемішуючий пристрій 8 фіксується на кришці 1 завдяки утриманню верхніх зубцівфіксаторів 11 вушками-фіксаторами 14. Нижні зубці-фіксатори 11 забезпечують додаткову фіксацію перемішуючого пристрою 8 о нижню частину кришки 1. Якщо користувач бажає додати цукор до напою, він завантажує його у отвір для завантаження 7, після чого розмішує його круговими рухами перемішуючого пристрою 8. Випити рідину зі стакана користувач може за допомогою наскрізного вертикального отвору 12, використовуючи перемішуючий пристрій 8 як соломинку або за допомогою отвору для пиття 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 1. Кришка для стакана з перемішуючим пристроєм, яка складається з вертикальної та горизонтальної стінок, при цьому на горизонтальній стінці виконані отвір, прохід, отвір для пиття та перемішуючого пристрою, який складається з черпака та ручки, на якій виконані зубціфіксатори, яка відрізняється тим, що на вертикальній стінці кришки виконане заглиблення, яке містить вушка-фіксатори. 2. Кришка для стакана з перемішуючим пристроєм за п. 1, яка відрізняється тим, що стінки вушок-фіксаторів прилягають одна до одної. 3. Кришка для стакана з перемішуючим пристроєм за п. 1, яка відрізняється тим, що відстань між вушками-фіксаторами є меншою, ніж товщина зубців-фіксаторів. 4. Кришка для стакана з перемішуючим пристроєм за будь-яким з пп. 1-3, яка відрізняється тим, що вушка-фіксатори виконані округлими з двох сторін. 5. Кришка для стакана з перемішуючим пристроєм за будь-яким з пп. 1-3, яка відрізняється тим, що вушка-фіксатори виконані у формі кута з двох сторін. 6. Кришка для стакана з перемішуючим пристроєм за будь-яким з пп. 1-3, яка відрізняється тим, що одне вушко-фіксатор виконане округлим, а навпроти нього виконана вертикальна стінка. 7. Кришка для стакана з перемішуючим пристроєм за будь-яким з пп. 1-6, яка відрізняється тим, що на ручці перемішуючого пристрою виконані дві пари зубців-фіксаторів. 8. Кришка для стакана з перемішуючим пристроєм за будь-яким з пп. 1-7, яка відрізняється тим, що на горизонтальній стінці кришки виконано додатковий отвір для завантаження. 9. Кришка для стакана з перемішуючим пристроєм за будь-яким з пп. 1-8, яка відрізняється тим, що перемішуючий пристрій має наскрізний вертикальний отвір. 2 UA 112059 U 3 UA 112059 U 4 UA 112059 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
