Силовий тренажер з системою елементів-протидії та інерційним механізмом блокування

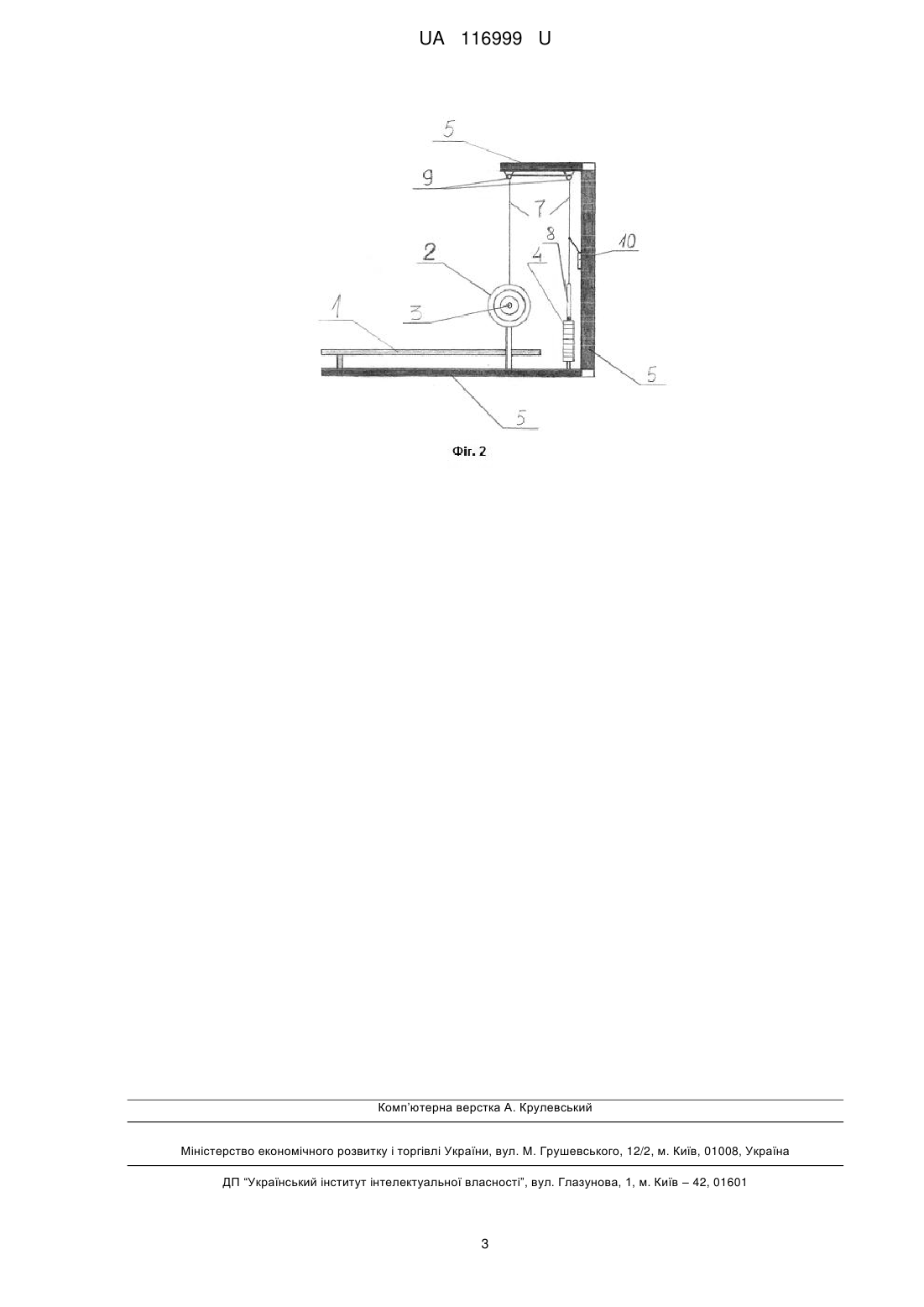

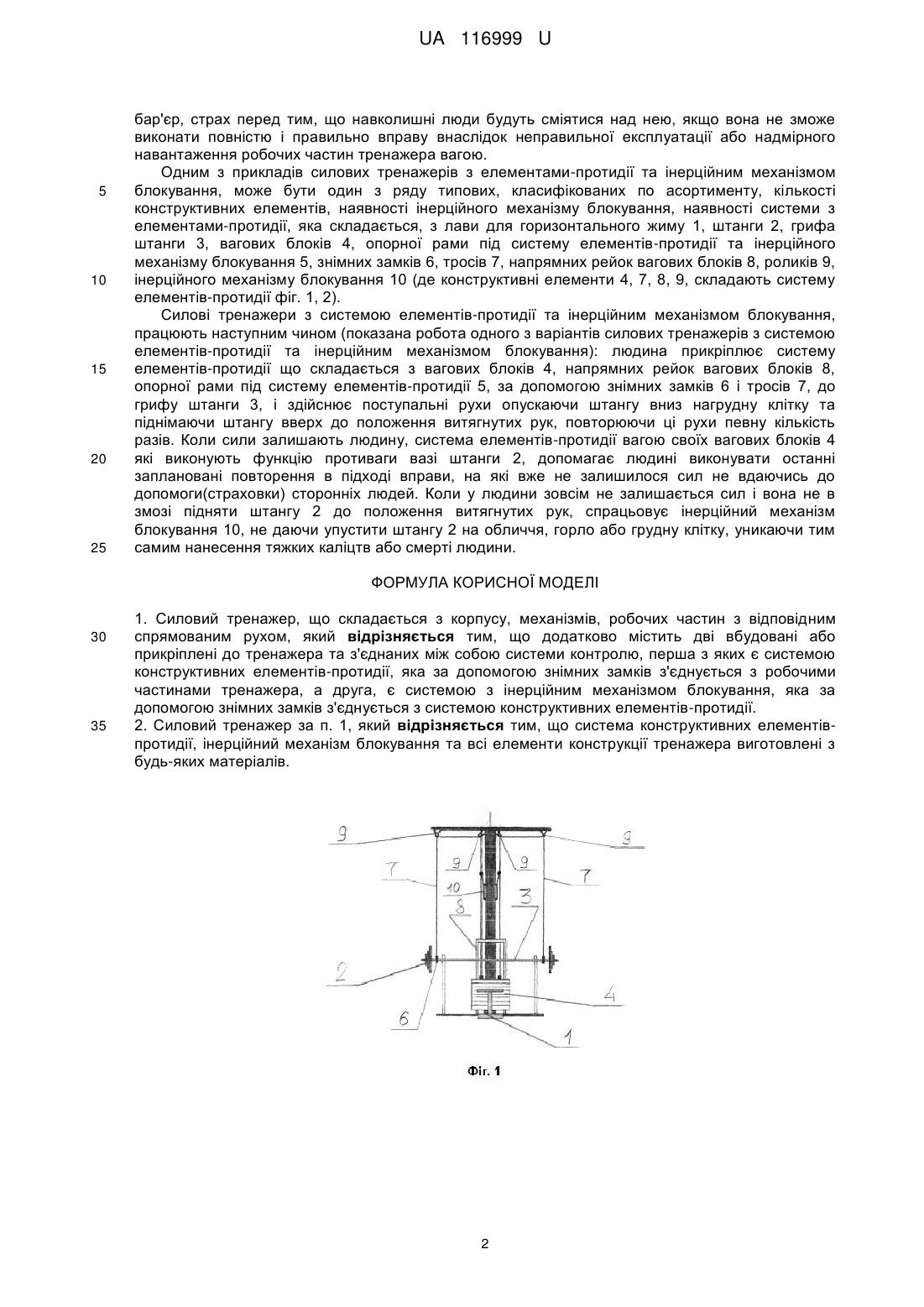

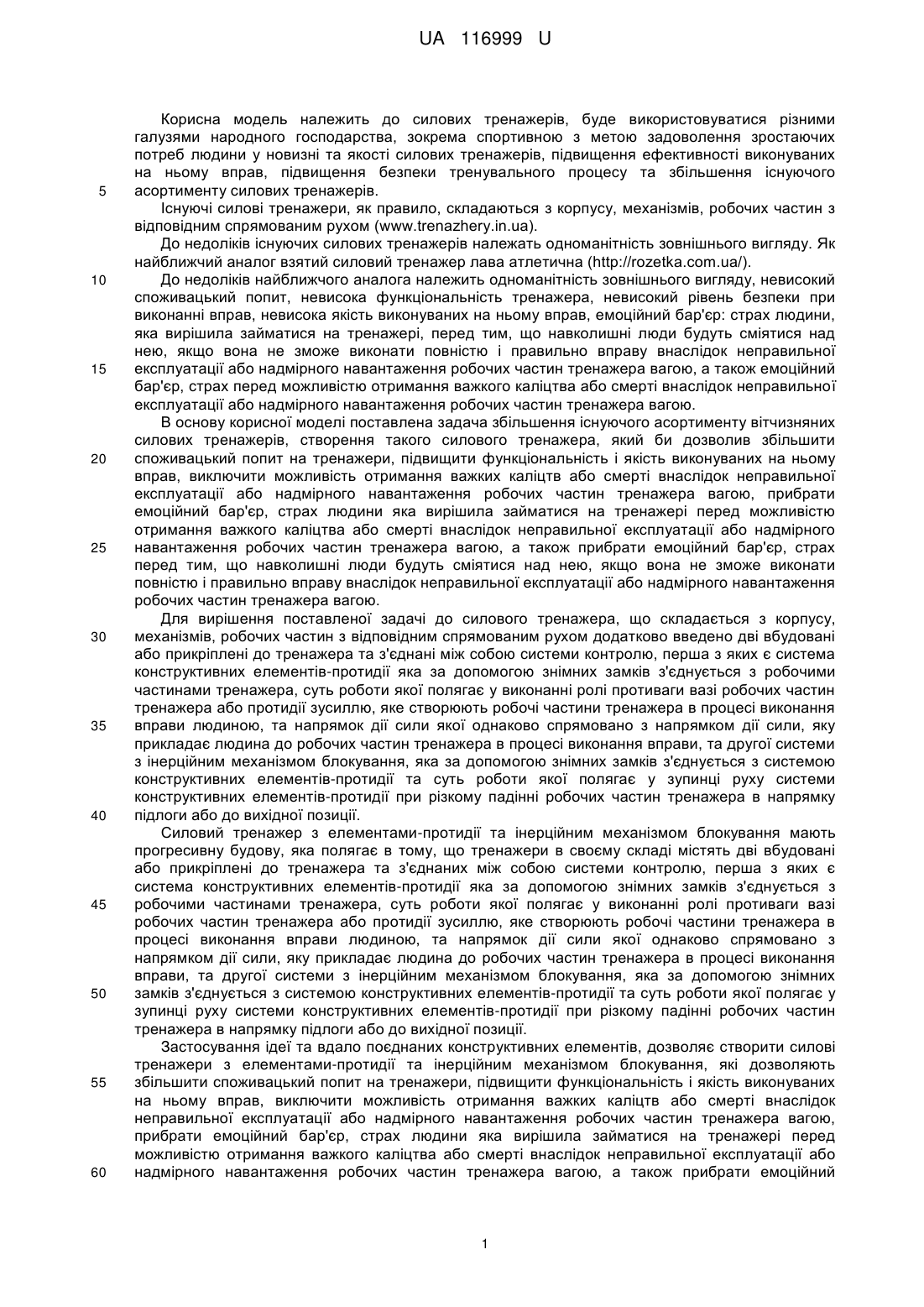

Реферат: Силовий тренажер складається з корпусу, механізмів, робочих частин з відповідним спрямованим рухом. Додатково містить дві вбудовані або прикріплені до тренажера та з'єднаних між собою системи контролю, перша з яких є системою конструктивних елементівпротидії, яка за допомогою знімних замків з'єднується з робочими частинами тренажера, а друга, є системою з інерційним механізмом блокування, яка за допомогою знімних замків з'єднується з системою конструктивних елементів-протидії. UA 116999 U (54) СИЛОВИЙ ТРЕНАЖЕР З СИСТЕМОЮ ЕЛЕМЕНТІВ-ПРОТИДІЇ ТА ІНЕРЦІЙНИМ МЕХАНІЗМОМ БЛОКУВАННЯ UA 116999 U UA 116999 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до силових тренажерів, буде використовуватися різними галузями народного господарства, зокрема спортивною з метою задоволення зростаючих потреб людини у новизні та якості силових тренажерів, підвищення ефективності виконуваних на ньому вправ, підвищення безпеки тренувального процесу та збільшення існуючого асортименту силових тренажерів. Існуючі силові тренажери, як правило, складаються з корпусу, механізмів, робочих частин з відповідним спрямованим рухом (www.trenazhery.in.ua). До недоліків існуючих силових тренажерів належать одноманітність зовнішнього вигляду. Як найближчий аналог взятий силовий тренажер лава атлетична (http://rozetka.com.ua/). До недоліків найближчого аналога належить одноманітність зовнішнього вигляду, невисокий споживацький попит, невисока функціональність тренажера, невисокий рівень безпеки при виконанні вправ, невисока якість виконуваних на ньому вправ, емоційний бар'єр: страх людини, яка вирішила займатися на тренажері, перед тим, що навколишні люди будуть сміятися над нею, якщо вона не зможе виконати повністю і правильно вправу внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою, а також емоційний бар'єр, страх перед можливістю отримання важкого каліцтва або смерті внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою. В основу корисної моделі поставлена задача збільшення існуючого асортименту вітчизняних силових тренажерів, створення такого силового тренажера, який би дозволив збільшити споживацький попит на тренажери, підвищити функціональність і якість виконуваних на ньому вправ, виключити можливість отримання важких каліцтв або смерті внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою, прибрати емоційний бар'єр, страх людини яка вирішила займатися на тренажері перед можливістю отримання важкого каліцтва або смерті внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою, а також прибрати емоційний бар'єр, страх перед тим, що навколишні люди будуть сміятися над нею, якщо вона не зможе виконати повністю і правильно вправу внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою. Для вирішення поставленої задачі до силового тренажера, що складається з корпусу, механізмів, робочих частин з відповідним спрямованим рухом додатково введено дві вбудовані або прикріплені до тренажера та з'єднані між собою системи контролю, перша з яких є система конструктивних елементів-протидії яка за допомогою знімних замків з'єднується з робочими частинами тренажера, суть роботи якої полягає у виконанні ролі противаги вазі робочих частин тренажера або протидії зусиллю, яке створюють робочі частини тренажера в процесі виконання вправи людиною, та напрямок дії сили якої однаково спрямовано з напрямком дії сили, яку прикладає людина до робочих частин тренажера в процесі виконання вправи, та другої системи з інерційним механізмом блокування, яка за допомогою знімних замків з'єднується з системою конструктивних елементів-протидії та суть роботи якої полягає у зупинці руху системи конструктивних елементів-протидії при різкому падінні робочих частин тренажера в напрямку підлоги або до вихідної позиції. Силовий тренажер з елементами-протидії та інерційним механізмом блокування мають прогресивну будову, яка полягає в тому, що тренажери в своєму складі містять дві вбудовані або прикріплені до тренажера та з'єднаних між собою системи контролю, перша з яких є система конструктивних елементів-протидії яка за допомогою знімних замків з'єднується з робочими частинами тренажера, суть роботи якої полягає у виконанні ролі противаги вазі робочих частин тренажера або протидії зусиллю, яке створюють робочі частини тренажера в процесі виконання вправи людиною, та напрямок дії сили якої однаково спрямовано з напрямком дії сили, яку прикладає людина до робочих частин тренажера в процесі виконання вправи, та другої системи з інерційним механізмом блокування, яка за допомогою знімних замків з'єднується з системою конструктивних елементів-протидії та суть роботи якої полягає у зупинці руху системи конструктивних елементів-протидії при різкому падінні робочих частин тренажера в напрямку підлоги або до вихідної позиції. Застосування ідеї та вдало поєднаних конструктивних елементів, дозволяє створити силові тренажери з елементами-протидії та інерційним механізмом блокування, які дозволяють збільшити споживацький попит на тренажери, підвищити функціональність і якість виконуваних на ньому вправ, виключити можливість отримання важких каліцтв або смерті внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою, прибрати емоційний бар'єр, страх людини яка вирішила займатися на тренажері перед можливістю отримання важкого каліцтва або смерті внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою, а також прибрати емоційний 1 UA 116999 U 5 10 15 20 25 бар'єр, страх перед тим, що навколишні люди будуть сміятися над нею, якщо вона не зможе виконати повністю і правильно вправу внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою. Одним з прикладів силових тренажерів з елементами-протидії та інерційним механізмом блокування, може бути один з ряду типових, класифікованих по асортименту, кількості конструктивних елементів, наявності інерційного механізму блокування, наявності системи з елементами-протидії, яка складається, з лави для горизонтального жиму 1, штанги 2, грифа штанги 3, вагових блоків 4, опорної рами під систему елементів-протидії та інерційного механізму блокування 5, знімних замків 6, тросів 7, напрямних рейок вагових блоків 8, роликів 9, інерційного механізму блокування 10 (де конструктивні елементи 4, 7, 8, 9, складають систему елементів-протидії фіг. 1, 2). Силові тренажери з системою елементів-протидії та інерційним механізмом блокування, працюють наступним чином (показана робота одного з варіантів силових тренажерів з системою елементів-протидії та інерційним механізмом блокування): людина прикріплює систему елементів-протидії що складається з вагових блоків 4, напрямних рейок вагових блоків 8, опорної рами під систему елементів-протидії 5, за допомогою знімних замків 6 і тросів 7, до грифу штанги 3, і здійснює поступальні рухи опускаючи штангу вниз нагрудну клітку та піднімаючи штангу вверх до положення витягнутих рук, повторюючи ці рухи певну кількість разів. Коли сили залишають людину, система елементів-протидії вагою своїх вагових блоків 4 які виконують функцію противаги вазі штанги 2, допомагає людині виконувати останні заплановані повторення в підході вправи, на які вже не залишилося сил не вдаючись до допомоги(страховки) сторонніх людей. Коли у людини зовсім не залишається сил і вона не в змозі підняти штангу 2 до положення витягнутих рук, спрацьовує інерційний механізм блокування 10, не даючи упустити штангу 2 на обличчя, горло або грудну клітку, уникаючи тим самим нанесення тяжких каліцтв або смерті людини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Силовий тренажер, що складається з корпусу, механізмів, робочих частин з відповідним спрямованим рухом, який відрізняється тим, що додатково містить дві вбудовані або прикріплені до тренажера та з'єднаних між собою системи контролю, перша з яких є системою конструктивних елементів-протидії, яка за допомогою знімних замків з'єднується з робочими частинами тренажера, а друга, є системою з інерційним механізмом блокування, яка за допомогою знімних замків з'єднується з системою конструктивних елементів-протидії. 2. Силовий тренажер за п. 1, який відрізняється тим, що система конструктивних елементівпротидії, інерційний механізм блокування та всі елементи конструкції тренажера виготовлені з будь-яких матеріалів. 2 UA 116999 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
