Тренажер-еспандер кисті та м’язів руки для дорослих
Номер патенту: 117037
Опубліковано: 12.06.2017
Автори: Мазур Олег Олексійович, Черепов Олексій Володимирович
Формула / Реферат

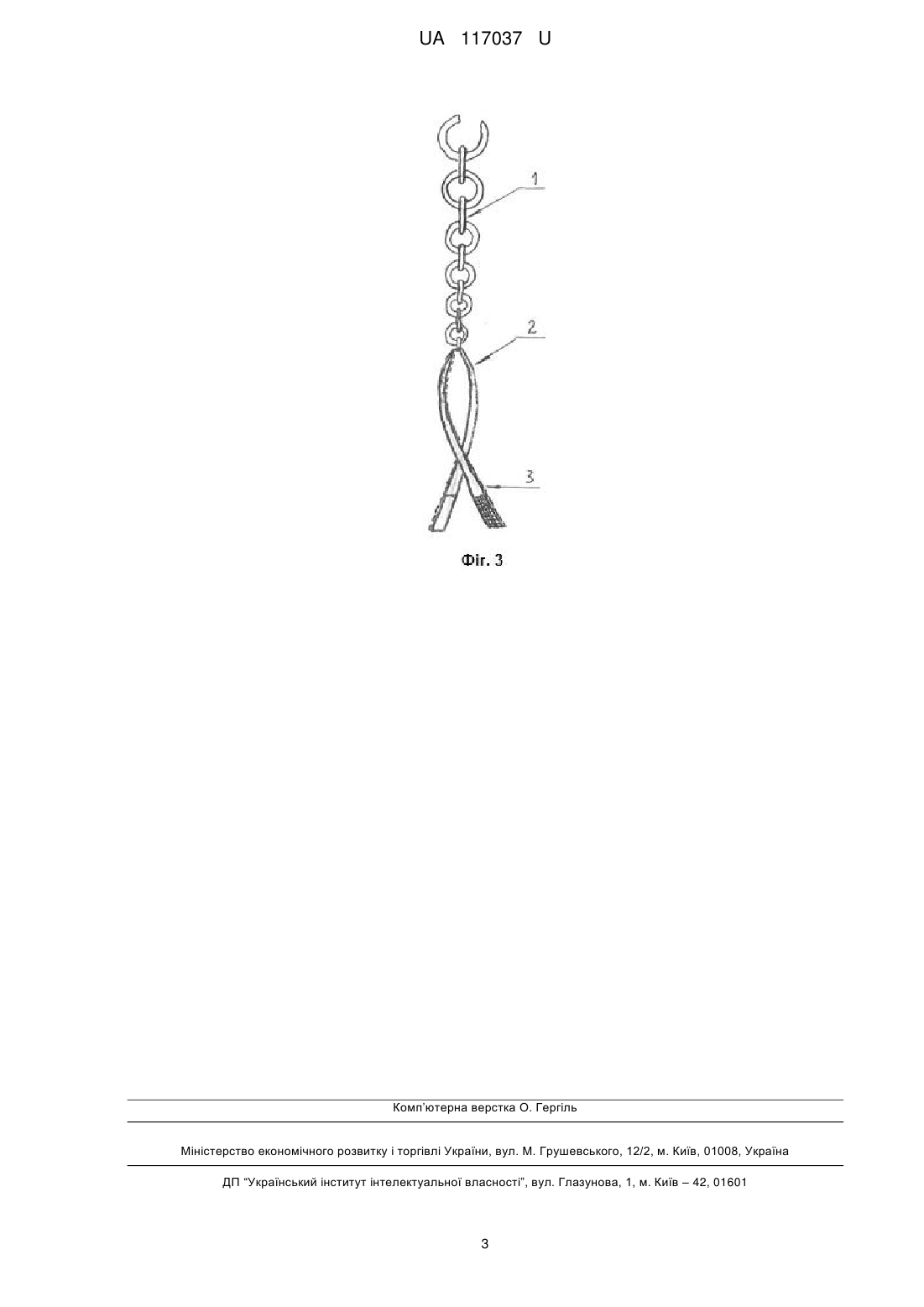

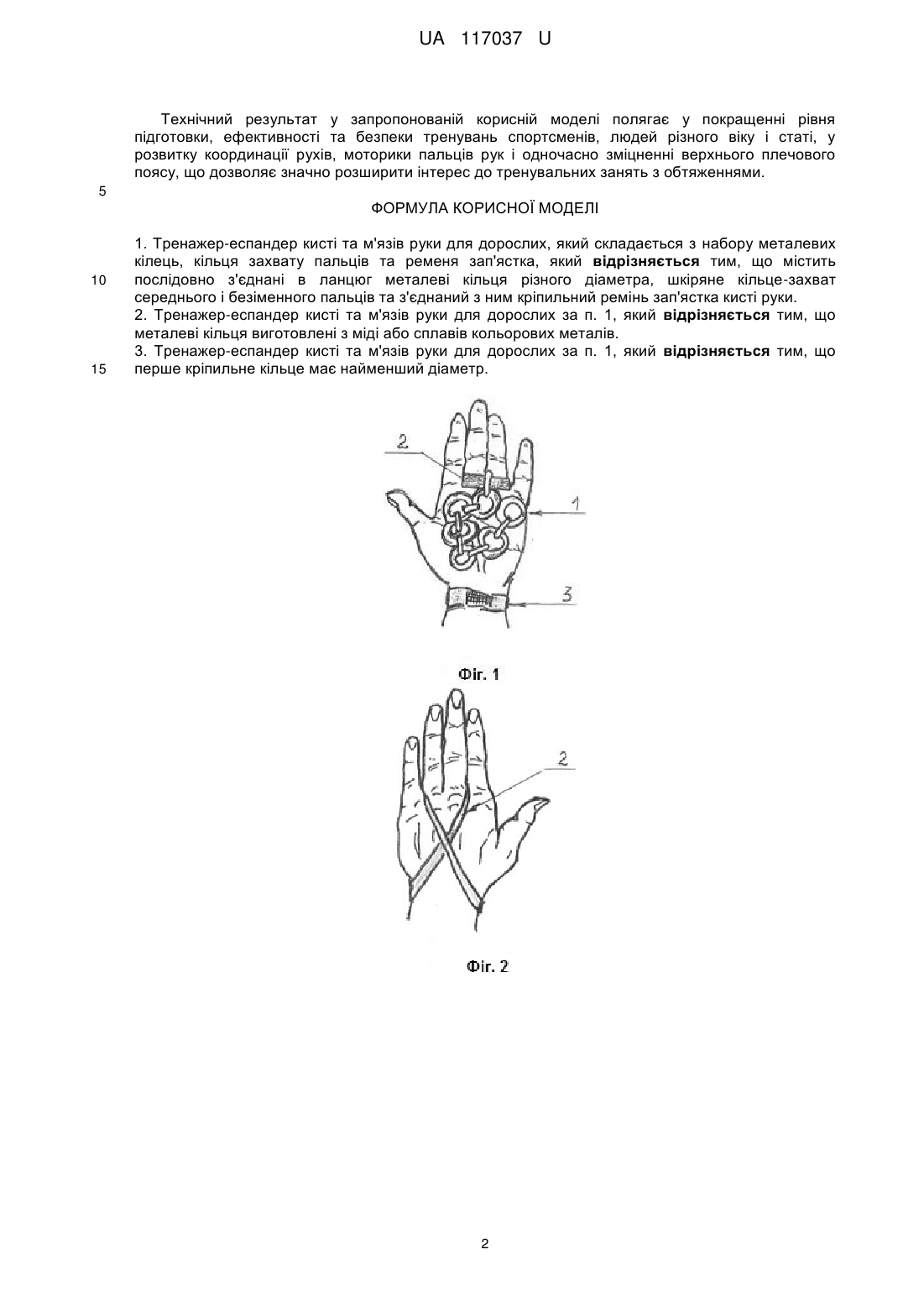

1. Тренажер-еспандер кисті та м'язів руки для дорослих, який складається з набору металевих кілець, кільця захвату пальців та ременя зап'ястка, відрізняється тим, що містить послідовно з'єднані в ланцюг металеві кільця різного діаметра, шкіряне кільце-захват середнього і безіменного пальців та з'єднаний з ним кріпильний ремінь зап'ястка кисті руки.
2. Тренажер-еспандер кисті та м'язів руки для дорослих за п. 1, який відрізняється тим, що металеві кільця виготовлені з міді або сплавів кольорових металів.
3. Тренажер-еспандер кисті та м'язів руки для дорослих за п. 1, який відрізняється тим, що перше кріпильне кільце має найменший діаметр.
Текст

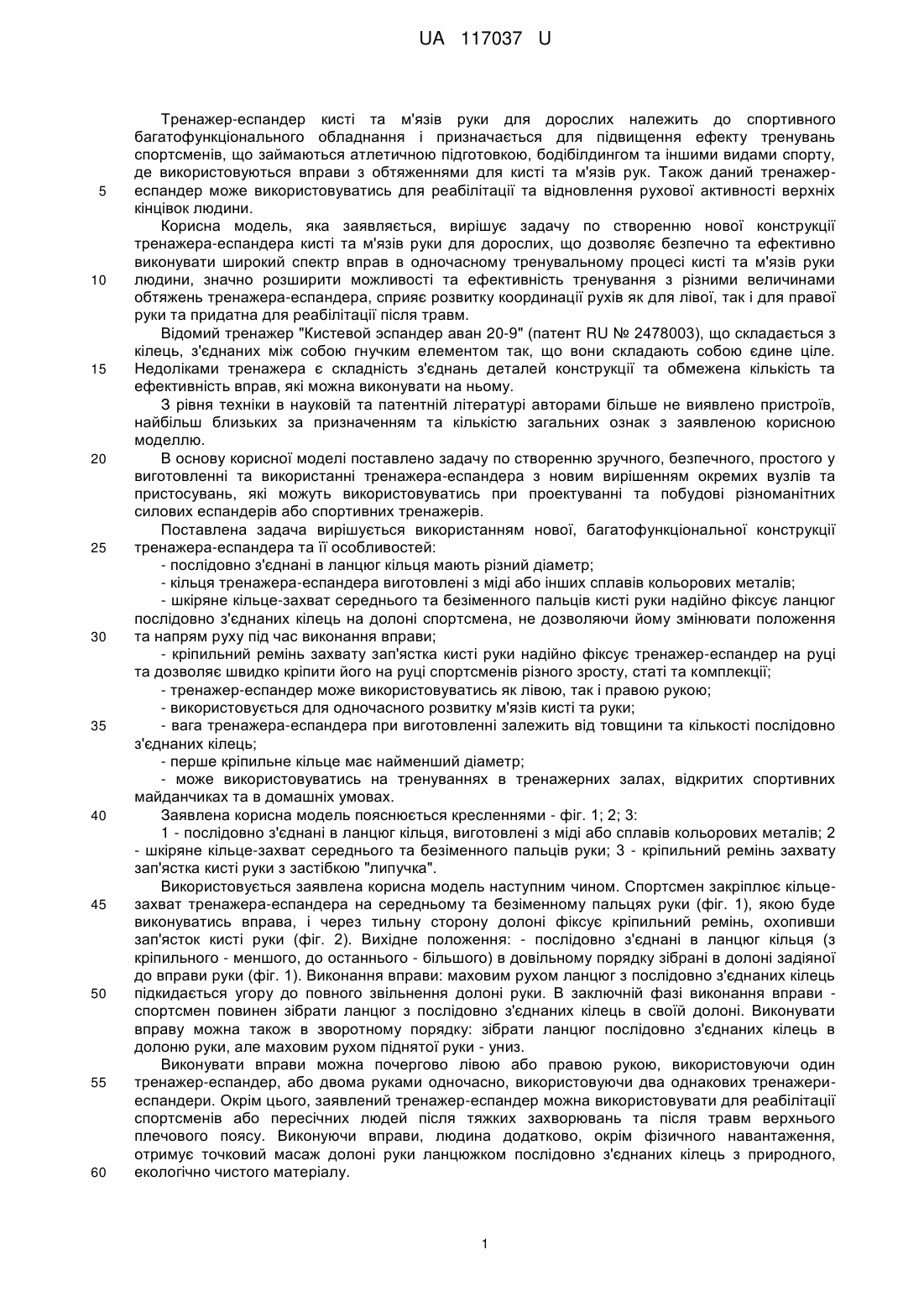

Реферат: Тренажер-еспандер кисті та м'язів руки для дорослих складається з набору металевих кілець, кільця захвату пальців та ременя зап'ястка. При цьому металеві кільця виконані різного діаметра та послідовно з'єднані в ланцюг, кільце-захват шкіряне та призначене для середнього і безіменного пальців, з ним з'єднаний кріпильний ремінь зап'ястка кисті руки. UA 117037 U (54) ТРЕНАЖЕР-ЕСПАНДЕР КИСТІ ТА М'ЯЗІВ РУКИ ДЛЯ ДОРОСЛИХ UA 117037 U UA 117037 U 5 10 15 20 25 30 35 40 45 50 55 60 Тренажер-еспандер кисті та м'язів руки для дорослих належить до спортивного багатофункціонального обладнання і призначається для підвищення ефекту тренувань спортсменів, що займаються атлетичною підготовкою, бодібілдингом та іншими видами спорту, де використовуються вправи з обтяженнями для кисті та м'язів рук. Також даний тренажереспандер може використовуватись для реабілітації та відновлення рухової активності верхніх кінцівок людини. Корисна модель, яка заявляється, вирішує задачу по створенню нової конструкції тренажера-еспандера кисті та м'язів руки для дорослих, що дозволяє безпечно та ефективно виконувати широкий спектр вправ в одночасному тренувальному процесі кисті та м'язів руки людини, значно розширити можливості та ефективність тренування з різними величинами обтяжень тренажера-еспандера, сприяє розвитку координації рухів як для лівої, так і для правої руки та придатна для реабілітації після травм. Відомий тренажер "Кистевой эспандер аван 20-9" (патент RU № 2478003), що складається з кілець, з'єднаних між собою гнучким елементом так, що вони складають собою єдине ціле. Недоліками тренажера є складність з'єднань деталей конструкції та обмежена кількість та ефективність вправ, які можна виконувати на ньому. З рівня техніки в науковій та патентній літературі авторами більше не виявлено пристроїв, найбільш близьких за призначенням та кількістю загальних ознак з заявленою корисною моделлю. В основу корисної моделі поставлено задачу по створенню зручного, безпечного, простого у виготовленні та використанні тренажера-еспандера з новим вирішенням окремих вузлів та пристосувань, які можуть використовуватись при проектуванні та побудові різноманітних силових еспандерів або спортивних тренажерів. Поставлена задача вирішується використанням нової, багатофункціональної конструкції тренажера-еспандера та її особливостей: - послідовно з'єднані в ланцюг кільця мають різний діаметр; - кільця тренажера-еспандера виготовлені з міді або інших сплавів кольорових металів; - шкіряне кільце-захват середнього та безіменного пальців кисті руки надійно фіксує ланцюг послідовно з'єднаних кілець на долоні спортсмена, не дозволяючи йому змінювати положення та напрям руху під час виконання вправи; - кріпильний ремінь захвату зап'ястка кисті руки надійно фіксує тренажер-еспандер на руці та дозволяє швидко кріпити його на руці спортсменів різного зросту, статі та комплекції; - тренажер-еспандер може використовуватись як лівою, так і правою рукою; - використовується для одночасного розвитку м'язів кисті та руки; - вага тренажера-еспандера при виготовленні залежить від товщини та кількості послідовно з'єднаних кілець; - перше кріпильне кільце має найменший діаметр; - може використовуватись на тренуваннях в тренажерних залах, відкритих спортивних майданчиках та в домашніх умовах. Заявлена корисна модель пояснюється кресленнями - фіг. 1; 2; 3: 1 - послідовно з'єднані в ланцюг кільця, виготовлені з міді або сплавів кольорових металів; 2 - шкіряне кільце-захват середнього та безіменного пальців руки; 3 - кріпильний ремінь захвату зап'ястка кисті руки з застібкою "липучка". Використовується заявлена корисна модель наступним чином. Спортсмен закріплює кільцезахват тренажера-еспандера на середньому та безіменному пальцях руки (фіг. 1), якою буде виконуватись вправа, і через тильну сторону долоні фіксує кріпильний ремінь, охопивши зап'ясток кисті руки (фіг. 2). Вихідне положення: - послідовно з'єднані в ланцюг кільця (з кріпильного - меншого, до останнього - більшого) в довільному порядку зібрані в долоні задіяної до вправи руки (фіг. 1). Виконання вправи: маховим рухом ланцюг з послідовно з'єднаних кілець підкидається угору до повного звільнення долоні руки. В заключній фазі виконання вправи спортсмен повинен зібрати ланцюг з послідовно з'єднаних кілець в своїй долоні. Виконувати вправу можна також в зворотному порядку: зібрати ланцюг послідовно з'єднаних кілець в долоню руки, але маховим рухом піднятої руки - униз. Виконувати вправи можна почергово лівою або правою рукою, використовуючи один тренажер-еспандер, або двома руками одночасно, використовуючи два однакових тренажериеспандери. Окрім цього, заявлений тренажер-еспандер можна використовувати для реабілітації спортсменів або пересічних людей після тяжких захворювань та після травм верхнього плечового поясу. Виконуючи вправи, людина додатково, окрім фізичного навантаження, отримує точковий масаж долоні руки ланцюжком послідовно з'єднаних кілець з природного, екологічно чистого матеріалу. 1 UA 117037 U Технічний результат у запропонованій корисній моделі полягає у покращенні рівня підготовки, ефективності та безпеки тренувань спортсменів, людей різного віку і статі, у розвитку координації рухів, моторики пальців рук і одночасно зміцненні верхнього плечового поясу, що дозволяє значно розширити інтерес до тренувальних занять з обтяженнями. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Тренажер-еспандер кисті та м'язів руки для дорослих, який складається з набору металевих кілець, кільця захвату пальців та ременя зап'ястка, який відрізняється тим, що містить послідовно з'єднані в ланцюг металеві кільця різного діаметра, шкіряне кільце-захват середнього і безіменного пальців та з'єднаний з ним кріпильний ремінь зап'ястка кисті руки. 2. Тренажер-еспандер кисті та м'язів руки для дорослих за п. 1, який відрізняється тим, що металеві кільця виготовлені з міді або сплавів кольорових металів. 3. Тренажер-еспандер кисті та м'язів руки для дорослих за п. 1, який відрізняється тим, що перше кріпильне кільце має найменший діаметр. 2 UA 117037 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A63B 23/12
Мітки: кисті, дорослих, м'язів, тренажер-еспандер, руки
