Тренажер-еспандер кисті та м’язів руки для дітей

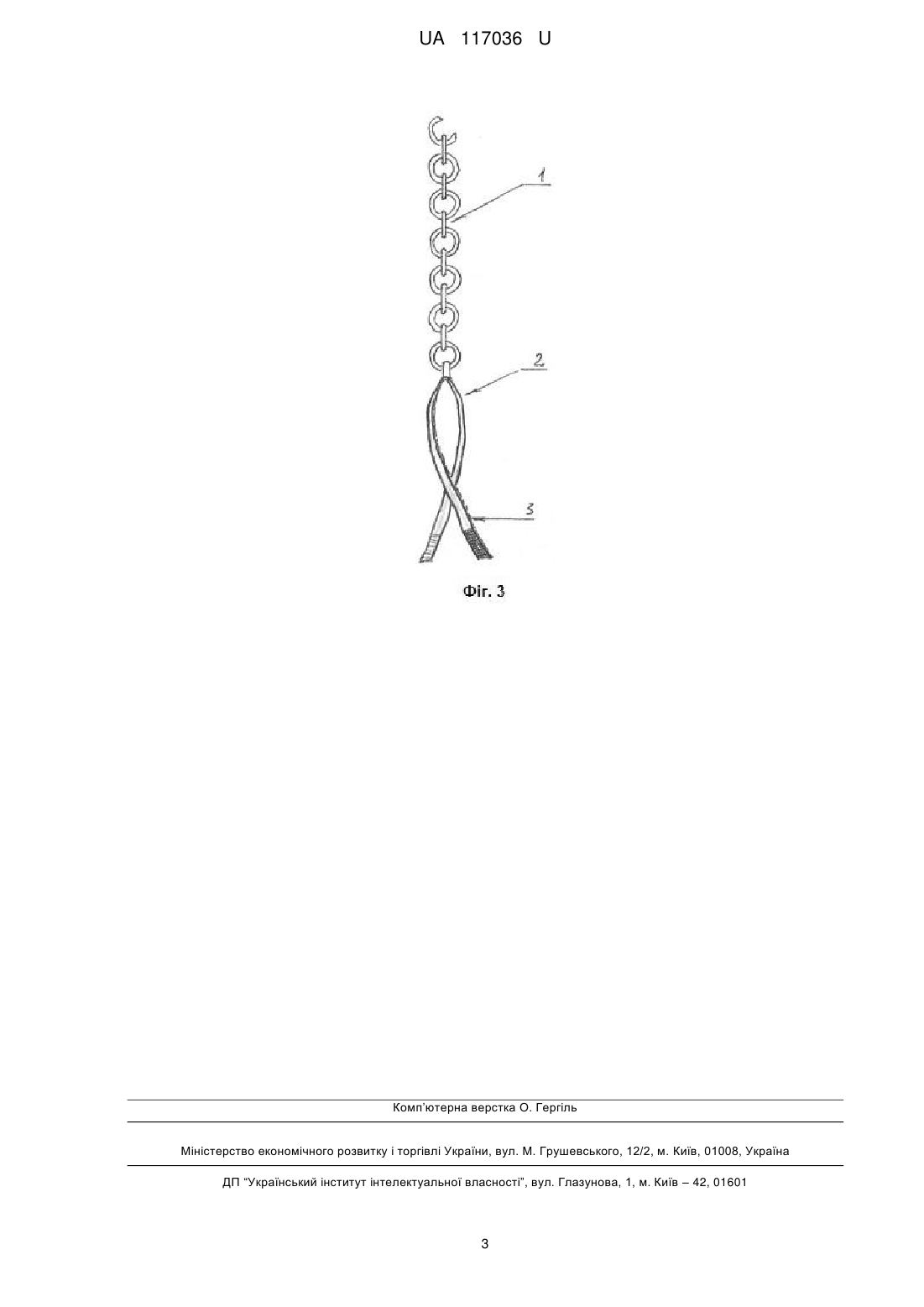

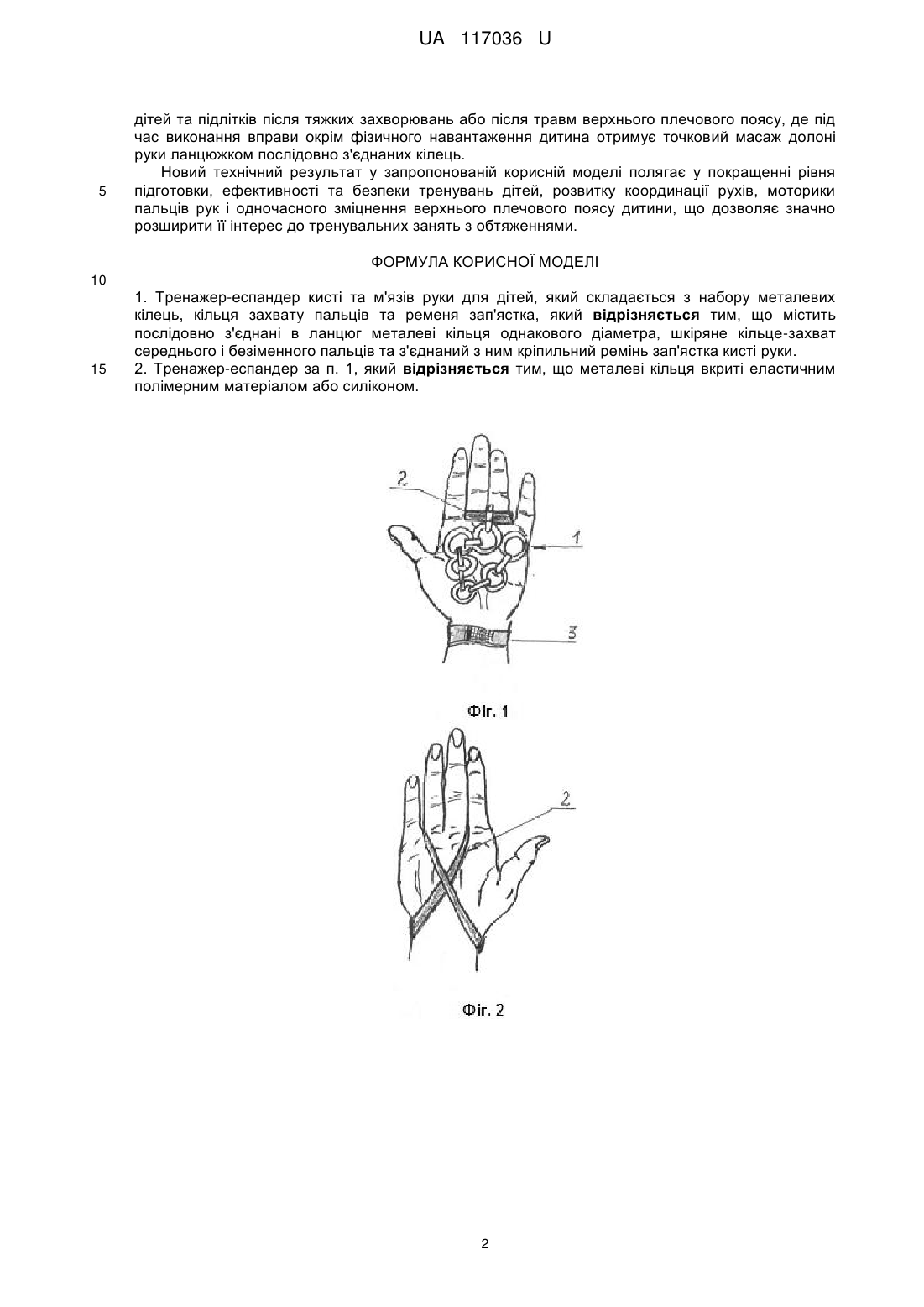

Реферат: Тренажер-еспандер кисті та м'язів руки для дітей складається з набору металевих кілець, кільця захвату пальців та ременя зап'ястка. Тренажер містить послідовно з'єднані в ланцюг металеві кільця однакового діаметра, шкіряне кільце-захват середнього і безіменного пальців та з'єднаний з ним кріпильний ремінь зап'ястка кисті руки. Металеві кільця вкриті еластичним полімерним матеріалом або силіконом. UA 117036 U (54) ТРЕНАЖЕР-ЕСПАНДЕР КИСТІ ТА М'ЯЗІВ РУКИ ДЛЯ ДІТЕЙ UA 117036 U UA 117036 U 5 10 15 20 25 30 35 40 45 50 55 60 Тренажер-еспандер кисті та м'язів руки для дітей належить до спортивного багатофункціонального обладнання і призначений для підвищення ефекту тренувань дітейспортсменів, що займаються атлетичною підготовкою та іншими видами спорту, де використовуються вправи з обтяженнями для кисті та м'язів рук. Також даний тренажереспандер може використовуватись для реабілітації та відновлення рухової активності верхніх кінцівок дитини. Відомий тренажер "Кистевой эспандер аван 20-9" (патент RU № 2478003), що складається з кілець, з'єднаних між собою гнучким елементом так, що вони складають собою єдине ціле. Недоліками тренажера є складність з'єднань деталей конструкції та обмежена кількість та ефективність вправ, які можна виконувати на ньому. З рівня техніки в науковій та патентній літературі авторами більше не виявлено пристроїв найбільш близьких за призначенням та кількістю загальних ознак з заявленою корисною моделлю. В основу корисної моделі поставлена задача, що полягає у створенні зручного, безпечного, простого у виготовленні та використанні тренажера-еспандера з новим вирішенням окремих вузлів та пристосувань, які можуть використовуватись при проектуванні та побудові різноманітних силових еспандерів або спортивних тренажерів. Тренажер-еспандер дозволяє безпечно та ефективно виконувати широкий спектр вправ в одночасному тренувальному процесі кисті та м'язів руки дітей, значно розширити можливості та ефективність тренування з різними величинами обтяжень тренажера-еспандера, сприяє розвитку координації рухів як для лівої, так і для правої руки та придатна для реабілітації після травм. Поставлена задача вирішується тим, що тренажер-еспандер кисті та м'язів руки для дітей, що складається з набору металевих кілець, кільця захвату пальців та ременя зап'ястка, згідно з корисною моделлю, послідовно з'єднані в ланцюг металеві кільця однакового діаметра, шкіряне кільце-захват середнього та безіменного пальців кисті руки та з'єднаний з ним кріпильний ремінь зап'ястка кисті руки. Металеві кільця еспандера мають захисне покриття з еластичного полімерного матеріалу або силікону. Багатофункціональна конструкція тренажера-еспандера має наступні особливості: - послідовно з'єднані в ланцюг металеві кільця мають однаковий діаметр; - металеві кільця еспандера мають захисне покриття з еластичного полімерного матеріалу або силікону; - шкіряне кільце-захват середнього та безіменного пальців кисті руки надійно фіксує послідовно з'єднані в ланцюг кільця на долоні дитини, не дозволяючи йому змінювати положення та напрям руху під час виконання вправи; - багатофункціональний кріпильний ремінь захвату зап'ястка кисті руки надійно фіксує тренажер-еспандер на руці, та дозволяє швидко кріпити його на руці дітей різного зросту та комплекції; - кріплення дозволяє використовувати тренажер-еспандер як лівою, так і правою рукою; - тренажер-еспандер використовується для одночасного розвитку м'язів кисті та руки; - вага тренажера-еспандера при виготовленні залежить від товщини та кількості послідовно з'єднаних кілець; - може використовуватись на тренуваннях в тренажерних залах, відкритих спортивних майданчиках та в домашніх умовах. Заявлена корисна модель пояснюється кресленнями - Фіг. 1; 2; 3: 1 - послідовно з'єднані в ланцюг металеві кільця з захисним покриттям; 2 - шкіряне кільцезахват середнього та безіменного пальців руки; 3 - кріпильний ремінь захвату зап'ястка кисті руки з застібкою "липучка". Використовують корисну модель наступним чином. Спортсмен закріплює кільце-захват тренажера-еспандера на середньому та безіменному пальцях руки, на якій буде виконуватись вправа, і через тильну сторону долоні фіксує кріпильний ремінь, охопивши зап'ясток кисті руки. Вихідне положення: - послідовно з'єднані в ланцюг кільця в довільному порядку зібрані в долоні задіяної до вправи руки. Виконання вправи: маховим рухом ланцюг з послідовно з'єднаних кілець підкидається угору до повного або часткового звільнення долоні руки. В заключній фазі виконання вправи - спортсмен повинен зібрати ланцюг з послідовно з'єднаних кілець в своїй долоні. Виконувати вправу можна також в зворотному порядку: зібрати ланцюг з послідовно з'єднаних кілець в долоню руки, але маховим рухом піднятої руки - униз. Виконувати вправи можна почергово лівою або правою рукою, використовуючи один тренажер-еспандер, або двома руками одночасно, використовуючи два однакових тренажериеспандера. Окрім того, заявлений тренажер-еспандер можна використовувати для реабілітації 1 UA 117036 U 5 дітей та підлітків після тяжких захворювань або після травм верхнього плечового поясу, де під час виконання вправи окрім фізичного навантаження дитина отримує точковий масаж долоні руки ланцюжком послідовно з'єднаних кілець. Новий технічний результат у запропонованій корисній моделі полягає у покращенні рівня підготовки, ефективності та безпеки тренувань дітей, розвитку координації рухів, моторики пальців рук і одночасного зміцнення верхнього плечового поясу дитини, що дозволяє значно розширити її інтерес до тренувальних занять з обтяженнями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Тренажер-еспандер кисті та м'язів руки для дітей, який складається з набору металевих кілець, кільця захвату пальців та ременя зап'ястка, який відрізняється тим, що містить послідовно з'єднані в ланцюг металеві кільця однакового діаметра, шкіряне кільце-захват середнього і безіменного пальців та з'єднаний з ним кріпильний ремінь зап'ястка кисті руки. 2. Тренажер-еспандер за п. 1, який відрізняється тим, що металеві кільця вкриті еластичним полімерним матеріалом або силіконом. 2 UA 117036 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
