Шпонка для з’єднання торців обшивних дощок

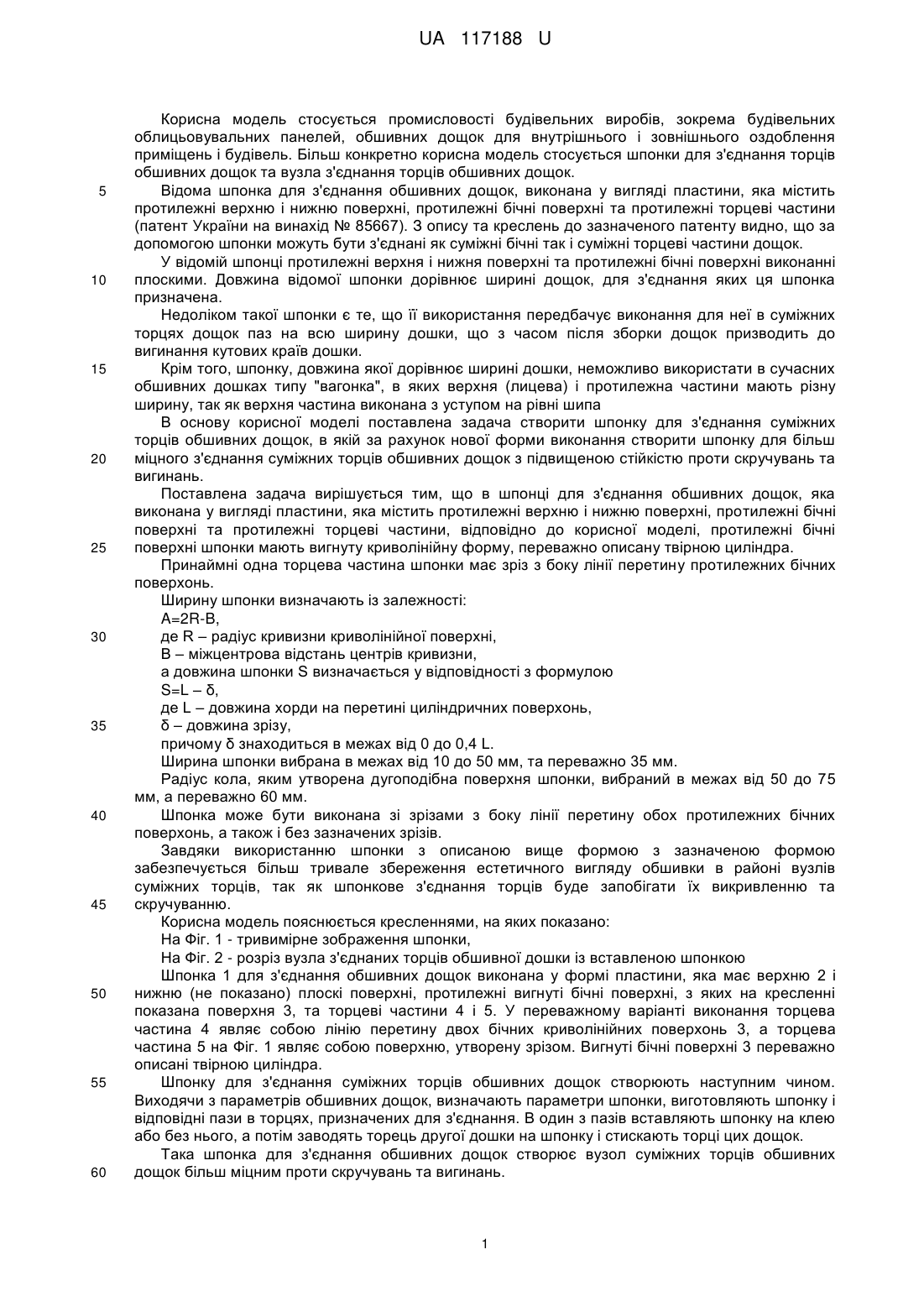

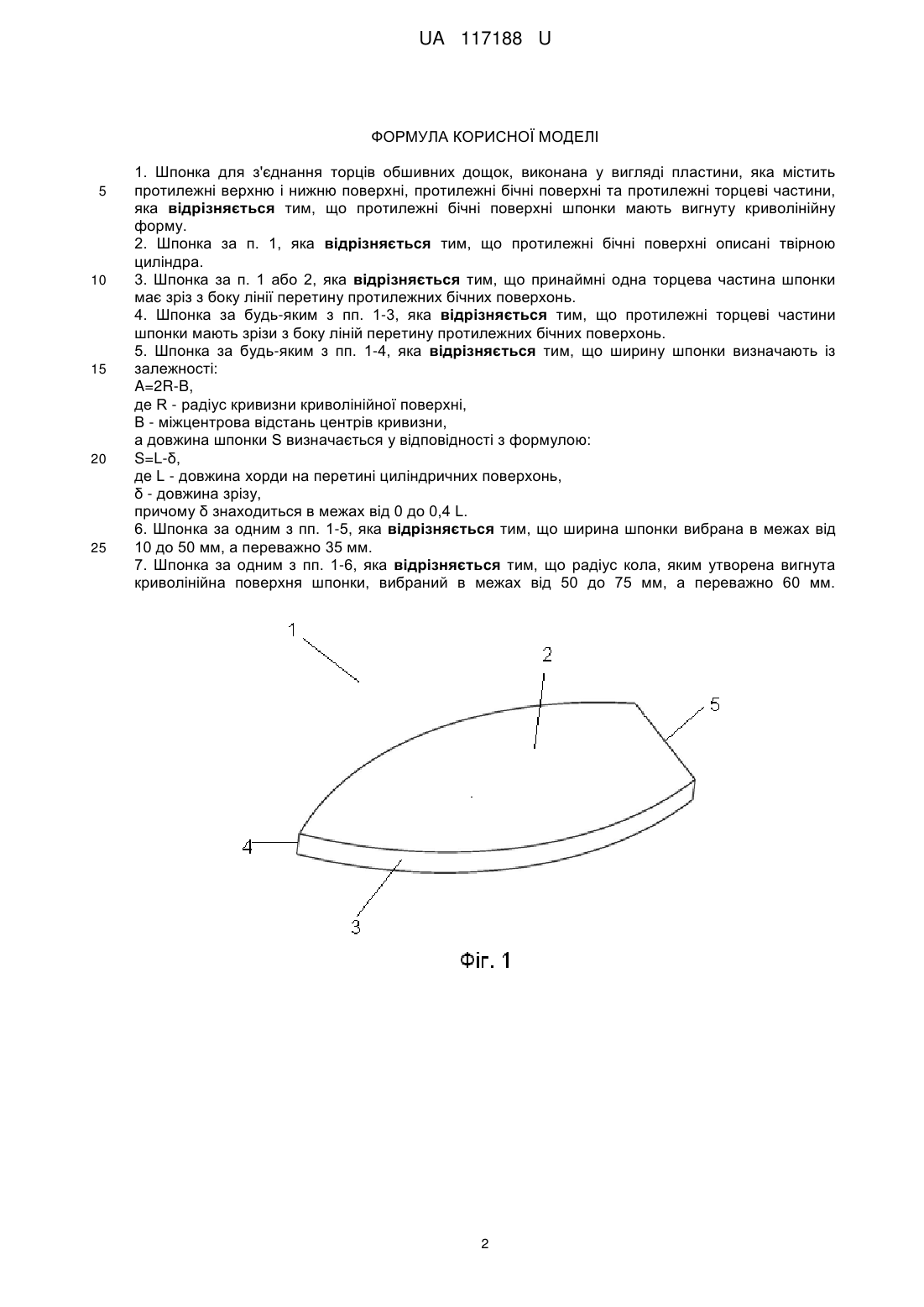

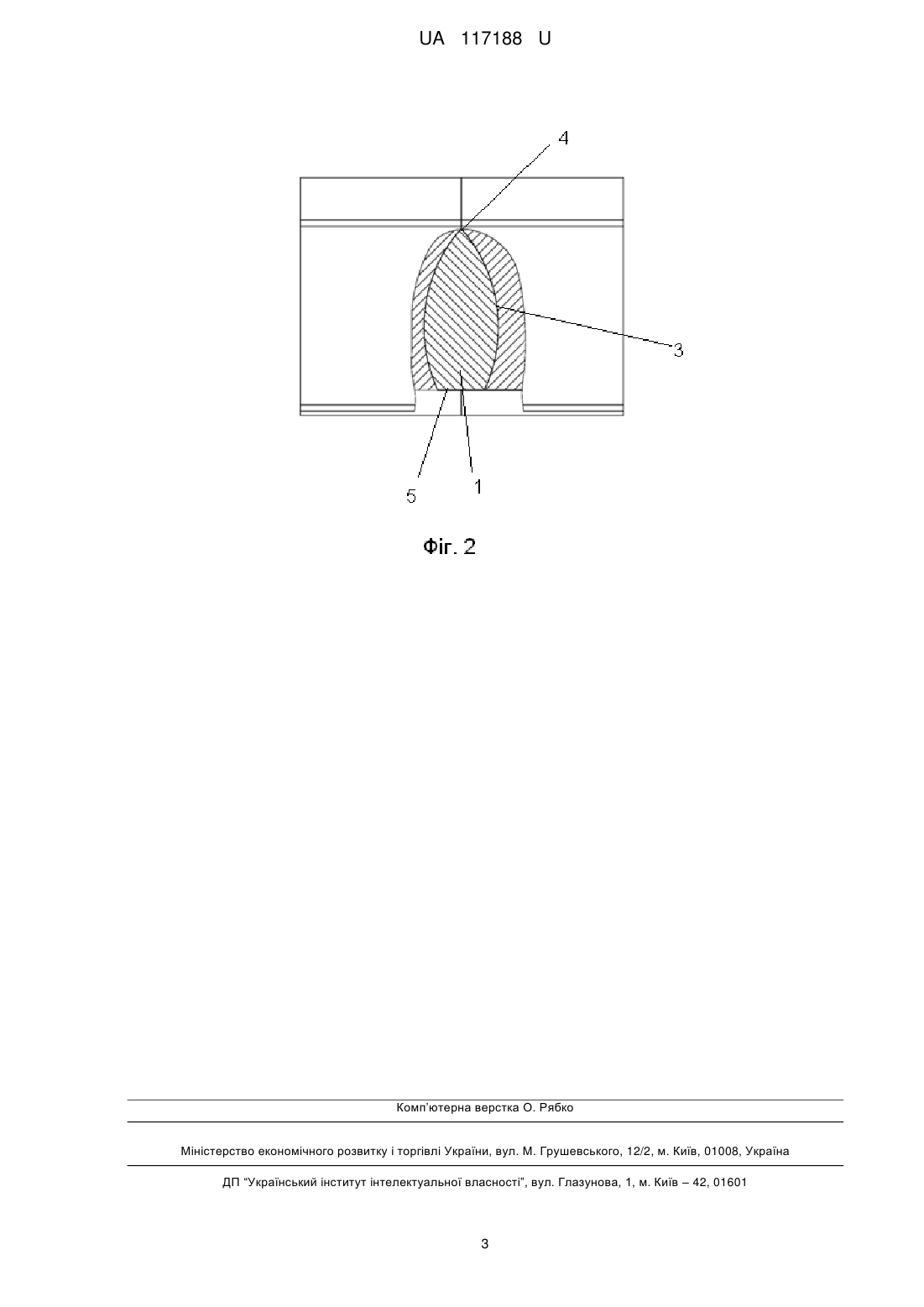

Реферат: Шпонка для з’єднання торців обшивних дощок виконана у вигляді пластини, яка містить протилежні верхню і нижню поверхні, протилежні бічні поверхні та протилежні торцеві частини. Протилежні бічні поверхні шпонки мають вигнуту криволінійну форму. UA 117188 U (12) UA 117188 U UA 117188 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується промисловості будівельних виробів, зокрема будівельних облицьовувальних панелей, обшивних дощок для внутрішнього і зовнішнього оздоблення приміщень і будівель. Більш конкретно корисна модель стосується шпонки для з'єднання торців обшивних дощок та вузла з'єднання торців обшивних дощок. Відома шпонка для з'єднання обшивних дощок, виконана у вигляді пластини, яка містить протилежні верхню і нижню поверхні, протилежні бічні поверхні та протилежні торцеві частини (патент України на винахід № 85667). З опису та креслень до зазначеного патенту видно, що за допомогою шпонки можуть бути з'єднані як суміжні бічні так і суміжні торцеві частини дощок. У відомій шпонці протилежні верхня і нижня поверхні та протилежні бічні поверхні виконанні плоскими. Довжина відомої шпонки дорівнює ширині дощок, для з'єднання яких ця шпонка призначена. Недоліком такої шпонки є те, що її використання передбачує виконання для неї в суміжних торцях дощок паз на всю ширину дошки, що з часом після зборки дощок призводить до вигинання кутових країв дошки. Крім того, шпонку, довжина якої дорівнює ширині дошки, неможливо використати в сучасних обшивних дошках типу "вагонка", в яких верхня (лицева) і протилежна частини мають різну ширину, так як верхня частина виконана з уступом на рівні шипа В основу корисної моделі поставлена задача створити шпонку для з'єднання суміжних торців обшивних дощок, в якій за рахунок нової форми виконання створити шпонку для більш міцного з'єднання суміжних торців обшивних дощок з підвищеною стійкістю проти скручувань та вигинань. Поставлена задача вирішується тим, що в шпонці для з'єднання обшивних дощок, яка виконана у вигляді пластини, яка містить протилежні верхню і нижню поверхні, протилежні бічні поверхні та протилежні торцеві частини, відповідно до корисної моделі, протилежні бічні поверхні шпонки мають вигнуту криволінійну форму, переважно описану твірною циліндра. Принаймні одна торцева частина шпонки має зріз з боку лінії перетину протилежних бічних поверхонь. Ширину шпонки визначають із залежності: A=2R-B, де R – радіус кривизни криволінійної поверхні, В – міжцентрова відстань центрів кривизни, а довжина шпонки S визначається у відповідності з формулою S=L – δ, де L – довжина хорди на перетині циліндричних поверхонь, δ – довжина зрізу, причому δ знаходиться в межах від 0 до 0,4 L. Ширина шпонки вибрана в межах від 10 до 50 мм, та переважно 35 мм. Радіус кола, яким утворена дугоподібна поверхня шпонки, вибраний в межах від 50 до 75 мм, а переважно 60 мм. Шпонка може бути виконана зі зрізами з боку лінії перетину обох протилежних бічних поверхонь, а також і без зазначених зрізів. Завдяки використанню шпонки з описаною вище формою з зазначеною формою забезпечується більш тривале збереження естетичного вигляду обшивки в районі вузлів суміжних торців, так як шпонкове з'єднання торців буде запобігати їх викривленню та скручуванню. Корисна модель пояснюється кресленнями, на яких показано: На Фіг. 1 - тривимірне зображення шпонки, На Фіг. 2 - розріз вузла з'єднаних торців обшивної дошки із вставленою шпонкою Шпонка 1 для з'єднання обшивних дощок виконана у формі пластини, яка має верхню 2 і нижню (не показано) плоскі поверхні, протилежні вигнуті бічні поверхні, з яких на кресленні показана поверхня 3, та торцеві частини 4 і 5. У переважному варіанті виконання торцева частина 4 являє собою лінію перетину двох бічних криволінійних поверхонь 3, а торцева частина 5 на Фіг. 1 являє собою поверхню, утворену зрізом. Вигнуті бічні поверхні 3 переважно описані твірною циліндра. Шпонку для з'єднання суміжних торців обшивних дощок створюють наступним чином. Виходячи з параметрів обшивних дощок, визначають параметри шпонки, виготовляють шпонку і відповідні пази в торцях, призначених для з'єднання. В один з пазів вставляють шпонку на клею або без нього, а потім заводять торець другої дошки на шпонку і стискають торці цих дощок. Така шпонка для з'єднання обшивних дощок створює вузол суміжних торців обшивних дощок більш міцним проти скручувань та вигинань. 1 UA 117188 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Шпонка для з'єднання торців обшивних дощок, виконана у вигляді пластини, яка містить протилежні верхню і нижню поверхні, протилежні бічні поверхні та протилежні торцеві частини, яка відрізняється тим, що протилежні бічні поверхні шпонки мають вигнуту криволінійну форму. 2. Шпонка за п. 1, яка відрізняється тим, що протилежні бічні поверхні описані твірною циліндра. 3. Шпонка за п. 1 або 2, яка відрізняється тим, що принаймні одна торцева частина шпонки має зріз з боку лінії перетину протилежних бічних поверхонь. 4. Шпонка за будь-яким з пп. 1-3, яка відрізняється тим, що протилежні торцеві частини шпонки мають зрізи з боку ліній перетину протилежних бічних поверхонь. 5. Шпонка за будь-яким з пп. 1-4, яка відрізняється тим, що ширину шпонки визначають із залежності: A=2R-B, де R - радіус кривизни криволінійної поверхні, В - міжцентрова відстань центрів кривизни, а довжина шпонки S визначається у відповідності з формулою: S=L-δ, де L - довжина хорди на перетині циліндричних поверхонь, δ - довжина зрізу, причому δ знаходиться в межах від 0 до 0,4 L. 6. Шпонка за одним з пп. 1-5, яка відрізняється тим, що ширина шпонки вибрана в межах від 10 до 50 мм, а переважно 35 мм. 7. Шпонка за одним з пп. 1-6, яка відрізняється тим, що радіус кола, яким утворена вигнута криволінійна поверхня шпонки, вибраний в межах від 50 до 75 мм, а переважно 60 мм. 2 UA 117188 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
