Призматична шпонка

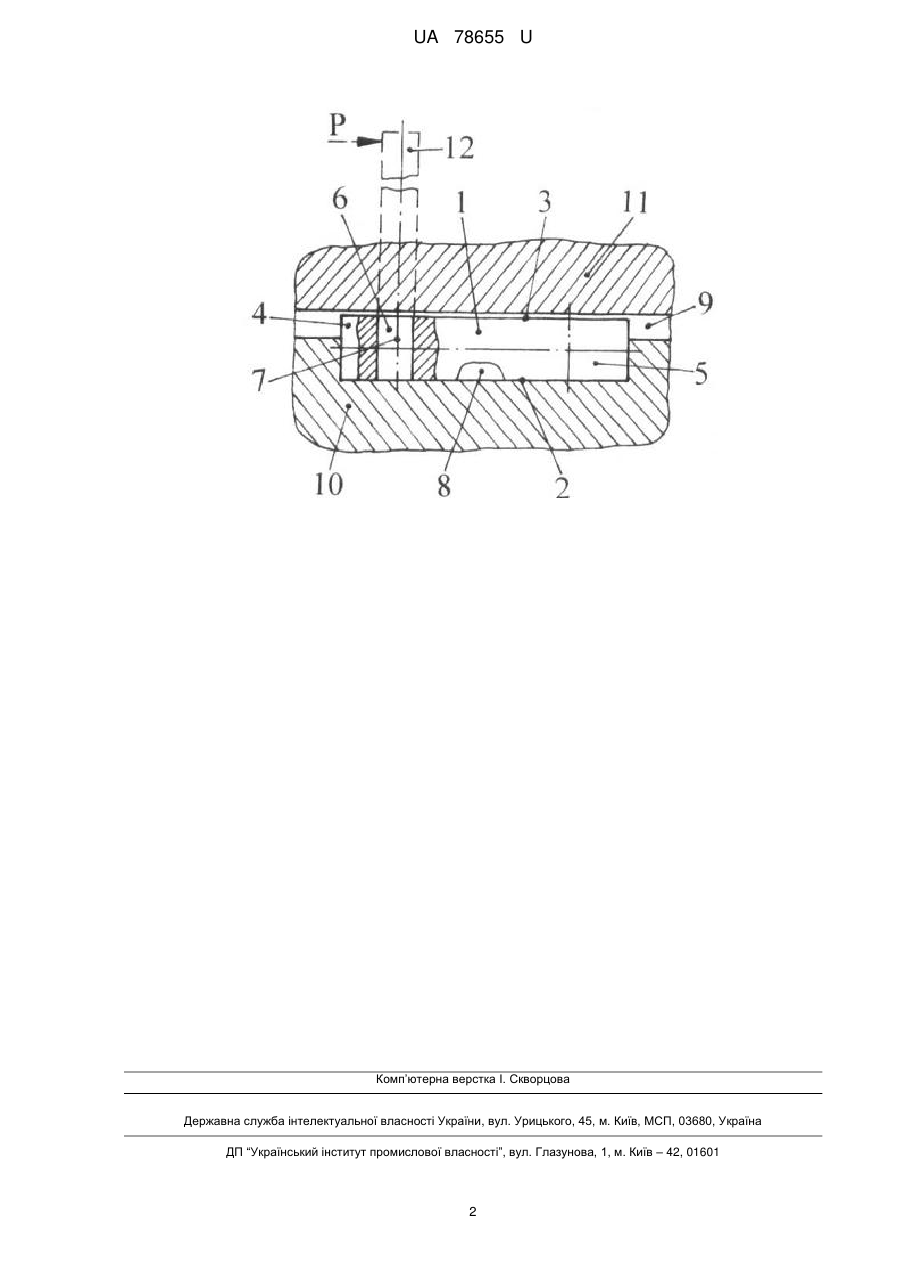

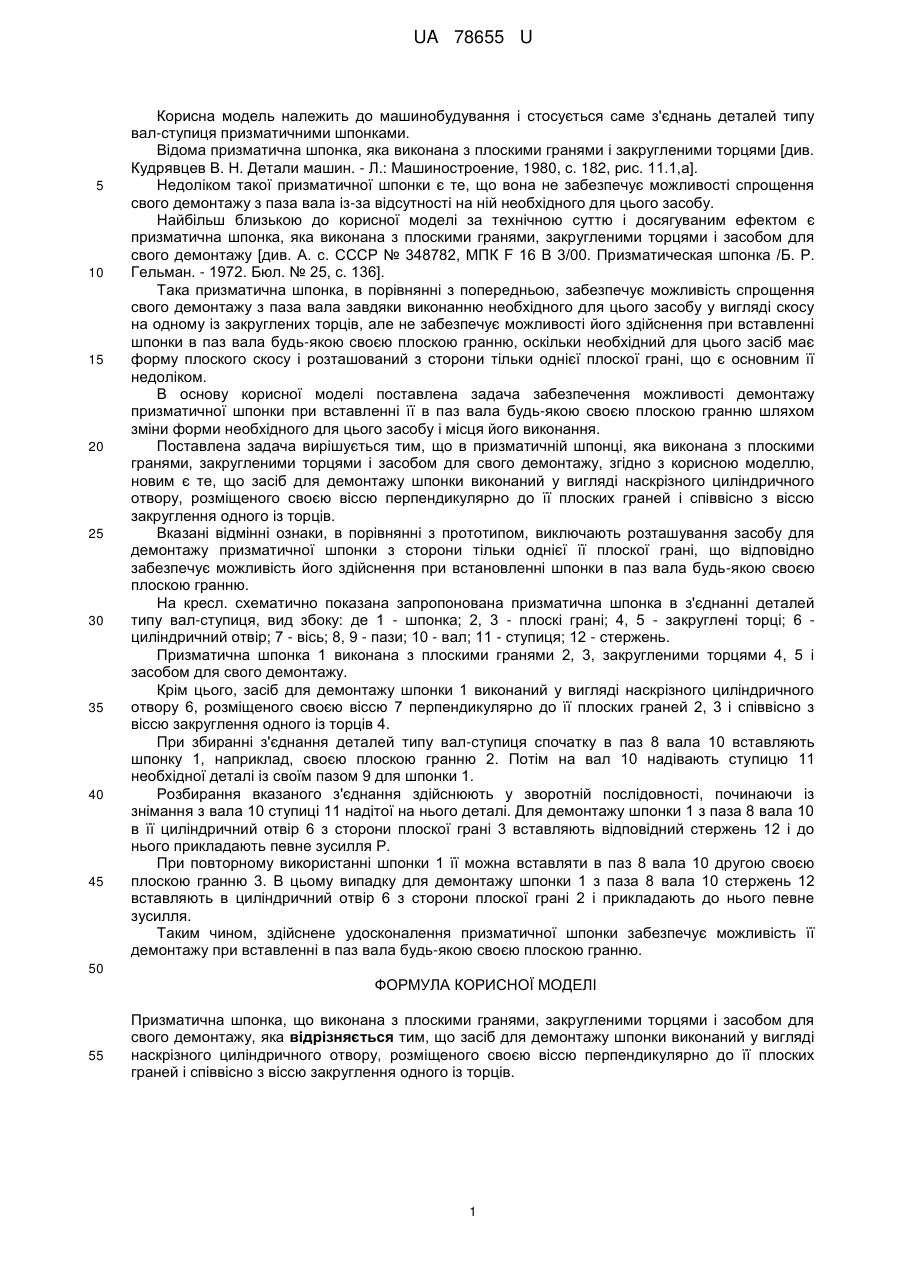

Реферат: UA 78655 U UA 78655 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування і стосується саме з'єднань деталей типу вал-ступиця призматичними шпонками. Відома призматична шпонка, яка виконана з плоскими гранями і закругленими торцями [див. Кудрявцев В. Н. Детали машин. - Л.: Машиностроение, 1980, с. 182, рис. 11.1,а]. Недоліком такої призматичної шпонки є те, що вона не забезпечує можливості спрощення свого демонтажу з паза вала із-за відсутності на ній необхідного для цього засобу. Найбільш близькою до корисної моделі за технічною суттю і досягуваним ефектом є призматична шпонка, яка виконана з плоскими гранями, закругленими торцями і засобом для свого демонтажу [див. А. с. СССР № 348782, МПК F 16 В 3/00. Призматическая шпонка /Б. Р. Гельман. - 1972. Бюл. № 25, с. 136]. Така призматична шпонка, в порівнянні з попередньою, забезпечує можливість спрощення свого демонтажу з паза вала завдяки виконанню необхідного для цього засобу у вигляді скосу на одному із закруглених торців, але не забезпечує можливості його здійснення при вставленні шпонки в паз вала будь-якою своєю плоскою гранню, оскільки необхідний для цього засіб має форму плоского скосу і розташований з сторони тільки однієї плоскої грані, що є основним її недоліком. В основу корисної моделі поставлена задача забезпечення можливості демонтажу призматичної шпонки при вставленні її в паз вала будь-якою своєю плоскою гранню шляхом зміни форми необхідного для цього засобу і місця його виконання. Поставлена задача вирішується тим, що в призматичній шпонці, яка виконана з плоскими гранями, закругленими торцями і засобом для свого демонтажу, згідно з корисною моделлю, новим є те, що засіб для демонтажу шпонки виконаний у вигляді наскрізного циліндричного отвору, розміщеного своєю віссю перпендикулярно до її плоских граней і співвісно з віссю закруглення одного із торців. Вказані відмінні ознаки, в порівнянні з прототипом, виключають розташування засобу для демонтажу призматичної шпонки з сторони тільки однієї її плоскої грані, що відповідно забезпечує можливість його здійснення при встановленні шпонки в паз вала будь-якою своєю плоскою гранню. На кресл. схематично показана запропонована призматична шпонка в з'єднанні деталей типу вал-ступиця, вид збоку: де 1 - шпонка; 2, 3 - плоскі грані; 4, 5 - закруглені торці; 6 циліндричний отвір; 7 - вісь; 8, 9 - пази; 10 - вал; 11 - ступиця; 12 - стержень. Призматична шпонка 1 виконана з плоскими гранями 2, 3, закругленими торцями 4, 5 і засобом для свого демонтажу. Крім цього, засіб для демонтажу шпонки 1 виконаний у вигляді наскрізного циліндричного отвору 6, розміщеного своєю віссю 7 перпендикулярно до її плоских граней 2, 3 і співвісно з віссю закруглення одного із торців 4. При збиранні з'єднання деталей типу вал-ступиця спочатку в паз 8 вала 10 вставляють шпонку 1, наприклад, своєю плоскою гранню 2. Потім на вал 10 надівають ступицю 11 необхідної деталі із своїм пазом 9 для шпонки 1. Розбирання вказаного з'єднання здійснюють у зворотній послідовності, починаючи із знімання з вала 10 ступиці 11 надітої на нього деталі. Для демонтажу шпонки 1 з паза 8 вала 10 в її циліндричний отвір 6 з сторони плоскої грані 3 вставляють відповідний стержень 12 і до нього прикладають певне зусилля Р. При повторному використанні шпонки 1 її можна вставляти в паз 8 вала 10 другою своєю плоскою гранню 3. В цьому випадку для демонтажу шпонки 1 з паза 8 вала 10 стержень 12 вставляють в циліндричний отвір 6 з сторони плоскої грані 2 і прикладають до нього певне зусилля. Таким чином, здійснене удосконалення призматичної шпонки забезпечує можливість її демонтажу при вставленні в паз вала будь-якою своєю плоскою гранню. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Призматична шпонка, що виконана з плоскими гранями, закругленими торцями і засобом для свого демонтажу, яка відрізняється тим, що засіб для демонтажу шпонки виконаний у вигляді наскрізного циліндричного отвору, розміщеного своєю віссю перпендикулярно до її плоских граней і співвісно з віссю закруглення одного із торців. 1 UA 78655 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
