Вузол з’єднання торців обшивних дощок

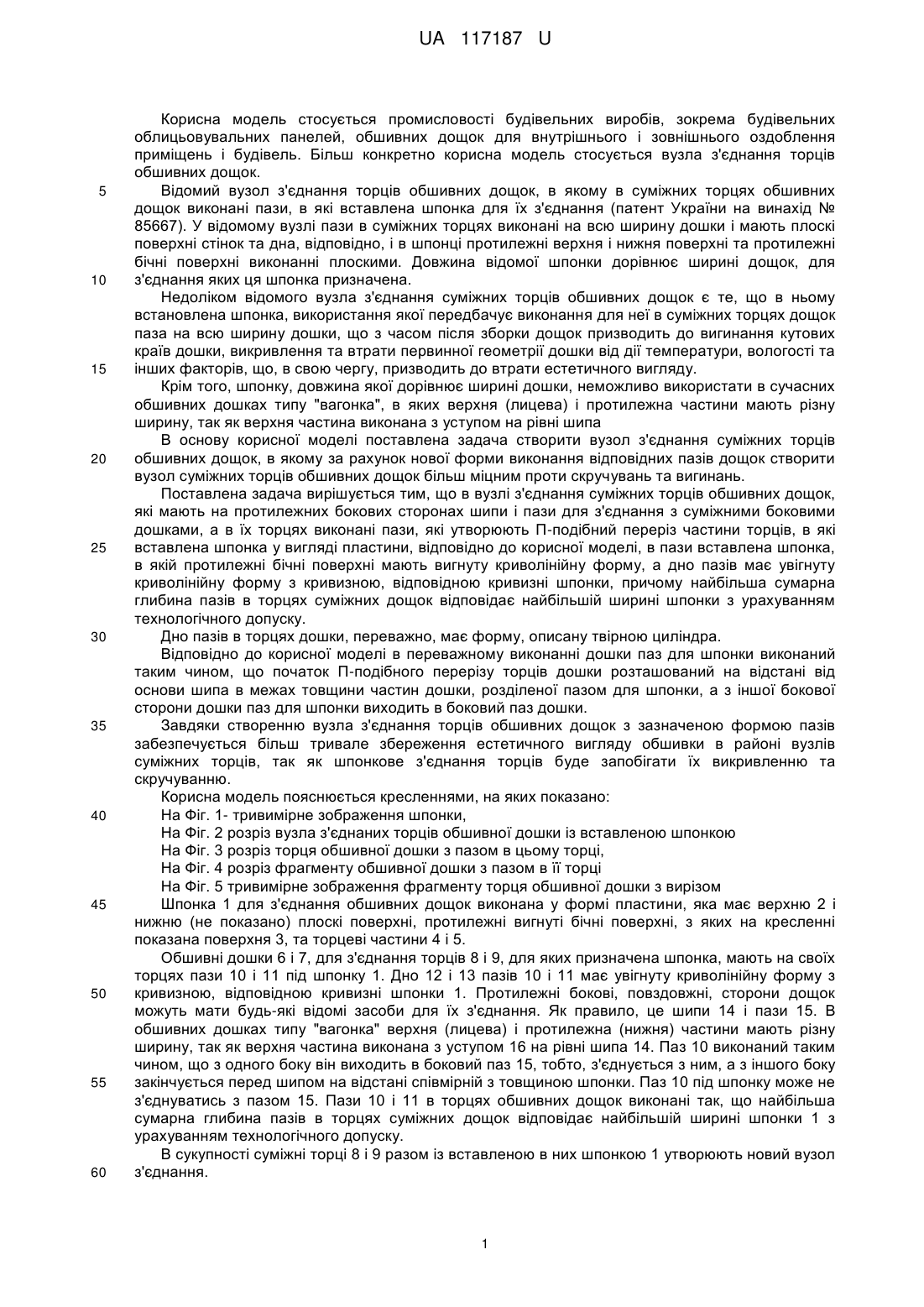

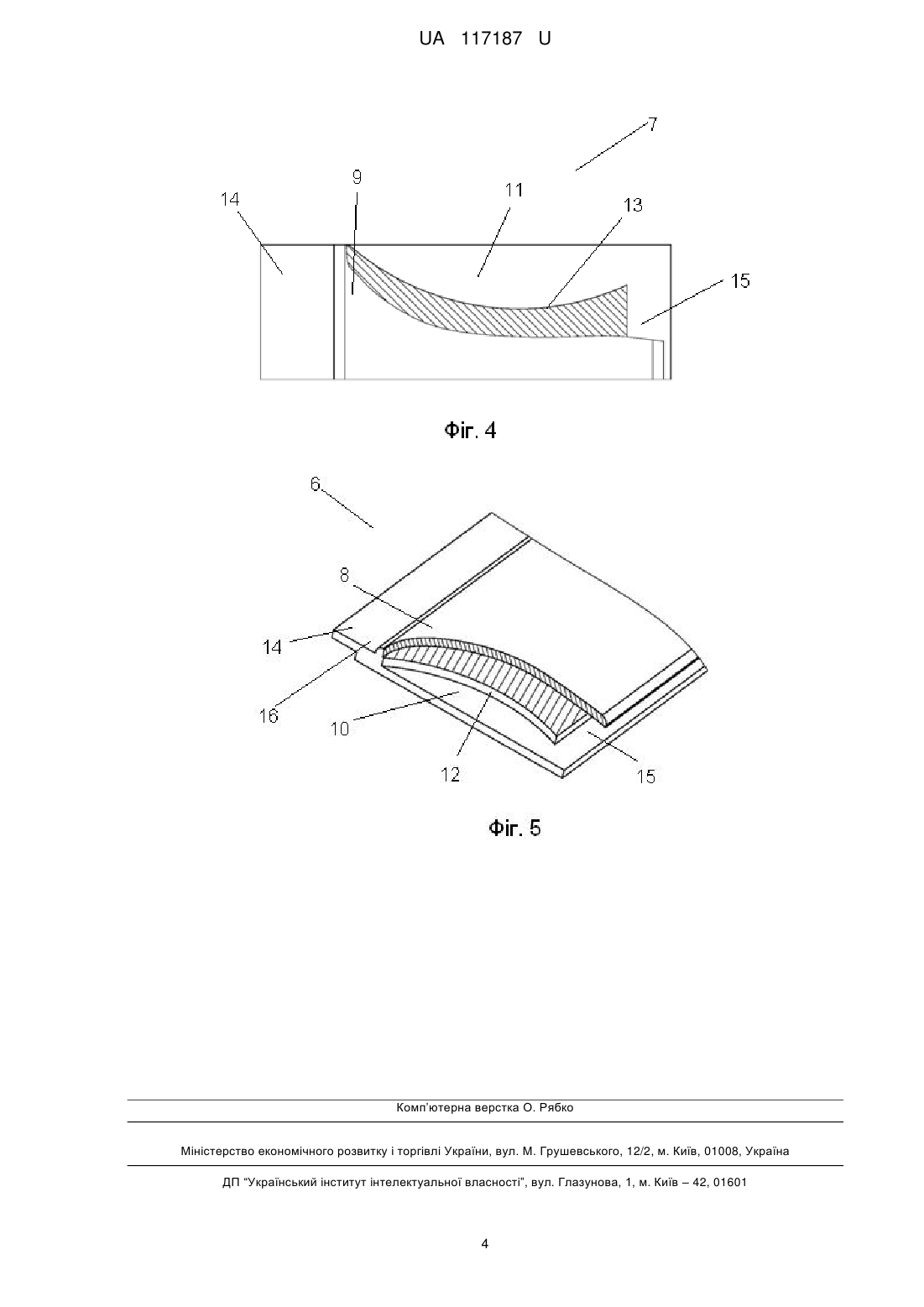

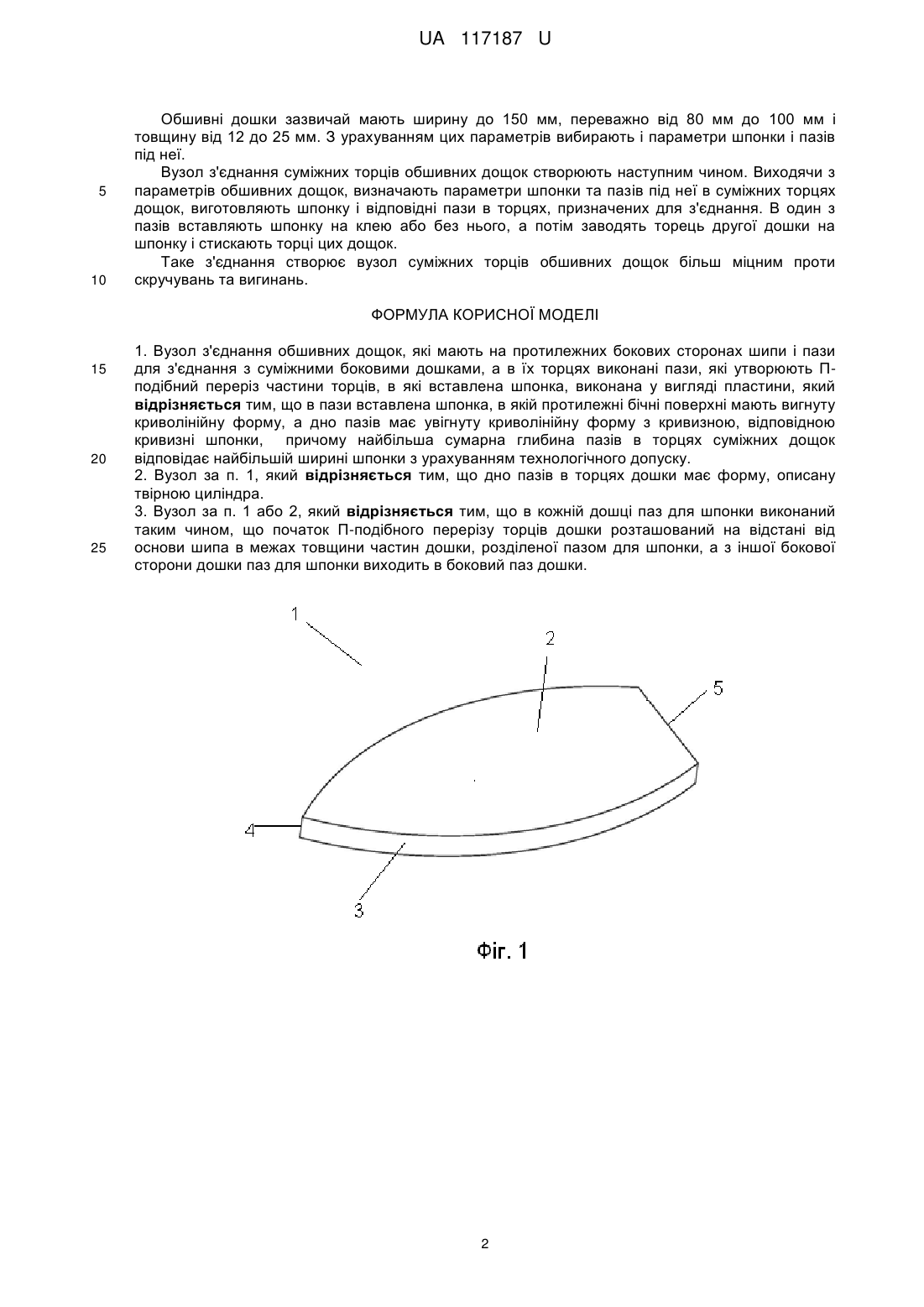

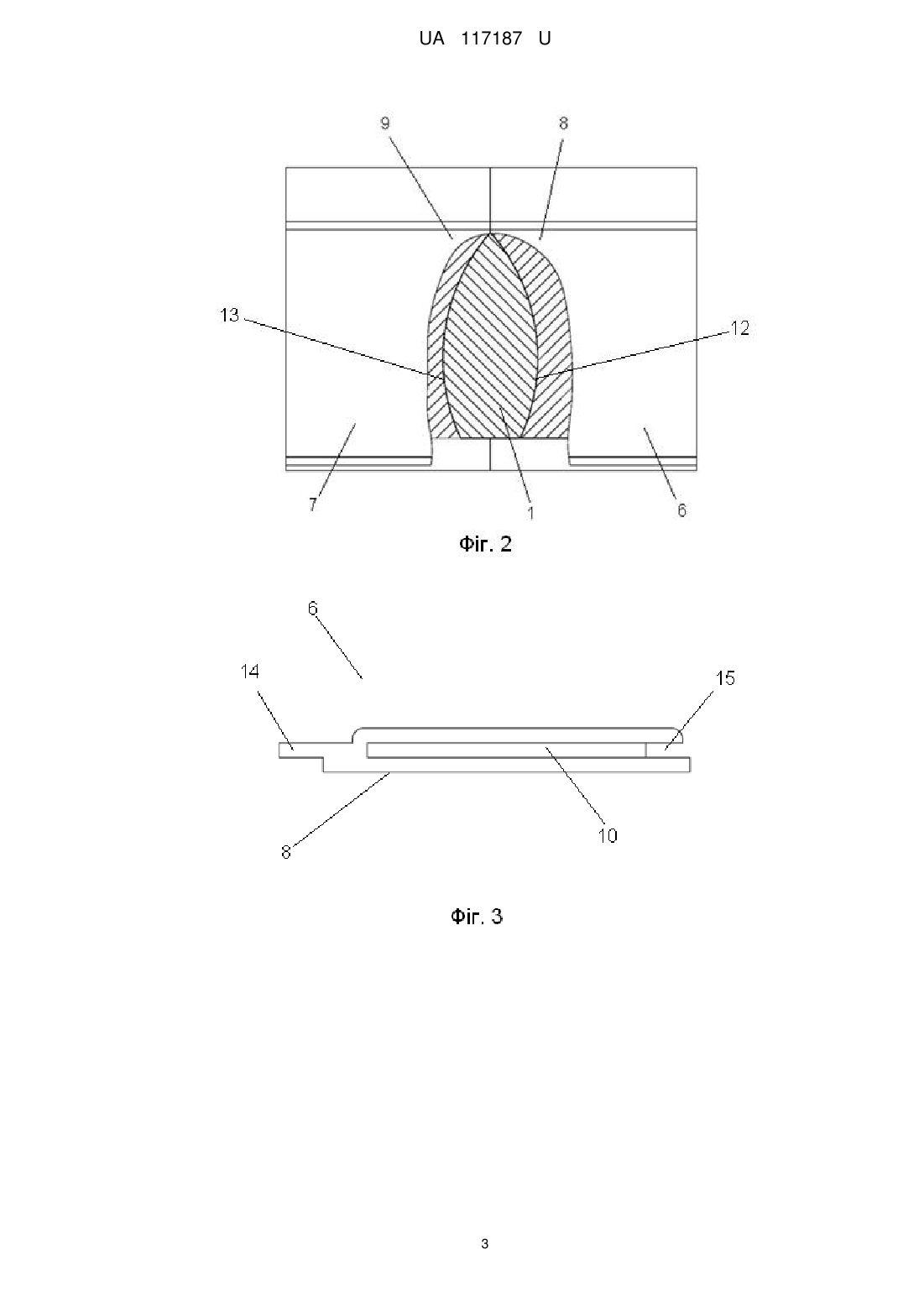

Реферат: Вузол з'єднання суміжних обшивних дощок, які мають на протилежних бокових сторонах шипи і пази для з'єднання з суміжними боковими дошками, а в їх торцях виконані пази, які утворюють П-подібний переріз частини торців, в які вставлена шпонка, виконана у вигляді пластини. В пази вставлена шпонка, в якій протилежні бічні поверхні мають вигнуту криволінійну форму, а дно пазів має увігнуту криволінійну форму з кривизною, відповідною кривизні шпонки, причому найбільша сумарна глибина пазів в торцях суміжних дощок відповідає найбільшій ширині шпонки з урахуванням технологічного допуску. UA 117187 U (12) UA 117187 U UA 117187 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується промисловості будівельних виробів, зокрема будівельних облицьовувальних панелей, обшивних дощок для внутрішнього і зовнішнього оздоблення приміщень і будівель. Більш конкретно корисна модель стосується вузла з'єднання торців обшивних дощок. Відомий вузол з'єднання торців обшивних дощок, в якому в суміжних торцях обшивних дощок виконані пази, в які вставлена шпонка для їх з'єднання (патент України на винахід № 85667). У відомому вузлі пази в суміжних торцях виконані на всю ширину дошки і мають плоскі поверхні стінок та дна, відповідно, і в шпонці протилежні верхня і нижня поверхні та протилежні бічні поверхні виконанні плоскими. Довжина відомої шпонки дорівнює ширині дощок, для з'єднання яких ця шпонка призначена. Недоліком відомого вузла з'єднання суміжних торців обшивних дощок є те, що в ньому встановлена шпонка, використання якої передбачує виконання для неї в суміжних торцях дощок паза на всю ширину дошки, що з часом після зборки дощок призводить до вигинання кутових країв дошки, викривлення та втрати первинної геометрії дошки від дії температури, вологості та інших факторів, що, в свою чергу, призводить до втрати естетичного вигляду. Крім того, шпонку, довжина якої дорівнює ширині дошки, неможливо використати в сучасних обшивних дошках типу "вагонка", в яких верхня (лицева) і протилежна частини мають різну ширину, так як верхня частина виконана з уступом на рівні шипа В основу корисної моделі поставлена задача створити вузол з'єднання суміжних торців обшивних дощок, в якому за рахунок нової форми виконання відповідних пазів дощок створити вузол суміжних торців обшивних дощок більш міцним проти скручувань та вигинань. Поставлена задача вирішується тим, що в вузлі з'єднання суміжних торців обшивних дощок, які мають на протилежних бокових сторонах шипи і пази для з'єднання з суміжними боковими дошками, а в їх торцях виконані пази, які утворюють П-подібний переріз частини торців, в які вставлена шпонка у вигляді пластини, відповідно до корисної моделі, в пази вставлена шпонка, в якій протилежні бічні поверхні мають вигнуту криволінійну форму, а дно пазів має увігнуту криволінійну форму з кривизною, відповідною кривизні шпонки, причому найбільша сумарна глибина пазів в торцях суміжних дощок відповідає найбільшій ширині шпонки з урахуванням технологічного допуску. Дно пазів в торцях дошки, переважно, має форму, описану твірною циліндра. Відповідно до корисної моделі в переважному виконанні дошки паз для шпонки виконаний таким чином, що початок П-подібного перерізу торців дошки розташований на відстані від основи шипа в межах товщини частин дошки, розділеної пазом для шпонки, а з іншої бокової сторони дошки паз для шпонки виходить в боковий паз дошки. Завдяки створенню вузла з'єднання торців обшивних дощок з зазначеною формою пазів забезпечується більш тривале збереження естетичного вигляду обшивки в районі вузлів суміжних торців, так як шпонкове з'єднання торців буде запобігати їх викривленню та скручуванню. Корисна модель пояснюється кресленнями, на яких показано: На Фіг. 1- тривимірне зображення шпонки, На Фіг. 2 розріз вузла з'єднаних торців обшивної дошки із вставленою шпонкою На Фіг. 3 розріз торця обшивної дошки з пазом в цьому торці, На Фіг. 4 розріз фрагменту обшивної дошки з пазом в її торці На Фіг. 5 тривимірне зображення фрагменту торця обшивної дошки з вирізом Шпонка 1 для з'єднання обшивних дощок виконана у формі пластини, яка має верхню 2 і нижню (не показано) плоскі поверхні, протилежні вигнуті бічні поверхні, з яких на кресленні показана поверхня 3, та торцеві частини 4 і 5. Обшивні дошки 6 і 7, для з'єднання торців 8 і 9, для яких призначена шпонка, мають на своїх торцях пази 10 і 11 під шпонку 1. Дно 12 і 13 пазів 10 і 11 має увігнуту криволінійну форму з кривизною, відповідною кривизні шпонки 1. Протилежні бокові, повздовжні, сторони дощок можуть мати будь-які відомі засоби для їх з'єднання. Як правило, це шипи 14 і пази 15. В обшивних дошках типу "вагонка" верхня (лицева) і протилежна (нижня) частини мають різну ширину, так як верхня частина виконана з уступом 16 на рівні шипа 14. Паз 10 виконаний таким чином, що з одного боку він виходить в боковий паз 15, тобто, з'єднується з ним, а з іншого боку закінчується перед шипом на відстані співмірній з товщиною шпонки. Паз 10 під шпонку може не з'єднуватись з пазом 15. Пази 10 і 11 в торцях обшивних дощок виконані так, що найбільша сумарна глибина пазів в торцях суміжних дощок відповідає найбільшій ширині шпонки 1 з урахуванням технологічного допуску. В сукупності суміжні торці 8 і 9 разом із вставленою в них шпонкою 1 утворюють новий вузол з'єднання. 1 UA 117187 U 5 10 Обшивні дошки зазвичай мають ширину до 150 мм, переважно від 80 мм до 100 мм і товщину від 12 до 25 мм. З урахуванням цих параметрів вибирають і параметри шпонки і пазів під неї. Вузол з'єднання суміжних торців обшивних дощок створюють наступним чином. Виходячи з параметрів обшивних дощок, визначають параметри шпонки та пазів під неї в суміжних торцях дощок, виготовляють шпонку і відповідні пази в торцях, призначених для з'єднання. В один з пазів вставляють шпонку на клею або без нього, а потім заводять торець другої дошки на шпонку і стискають торці цих дощок. Таке з'єднання створює вузол суміжних торців обшивних дощок більш міцним проти скручувань та вигинань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Вузол з'єднання обшивних дощок, які мають на протилежних бокових сторонах шипи і пази для з'єднання з суміжними боковими дошками, а в їх торцях виконані пази, які утворюють Пподібний переріз частини торців, в які вставлена шпонка, виконана у вигляді пластини, який відрізняється тим, що в пази вставлена шпонка, в якій протилежні бічні поверхні мають вигнуту криволінійну форму, а дно пазів має увігнуту криволінійну форму з кривизною, відповідною кривизні шпонки, причому найбільша сумарна глибина пазів в торцях суміжних дощок відповідає найбільшій ширині шпонки з урахуванням технологічного допуску. 2. Вузол за п. 1, який відрізняється тим, що дно пазів в торцях дошки має форму, описану твірною циліндра. 3. Вузол за п. 1 або 2, який відрізняється тим, що в кожній дошці паз для шпонки виконаний таким чином, що початок П-подібного перерізу торців дошки розташований на відстані від основи шипа в межах товщини частин дошки, розділеної пазом для шпонки, а з іншої бокової сторони дошки паз для шпонки виходить в боковий паз дошки. 2 UA 117187 U 3 UA 117187 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
