Теплообмінна труба конденсатора
Номер патенту: 37372
Опубліковано: 25.11.2008
Автори: Барабаш Петро Олексійович, Дейнеко Андрій Іванович, Голубєв Олексій Борисович
Формула / Реферат
Теплообмінна труба конденсатора, що має зовнішню поверхню охолодження та внутрішній поздовжній канал з вхідним та вихідним кінцями, утворений поверхнею конденсації, яка відрізняється тим, що поздовжній канал виконано так, що площа його поперечного перерізу зменшується в напрямку від вхідного до вихідного кінця, а середній периметр поперечного перерізу труби по довжині каналу є незмінним.
Текст

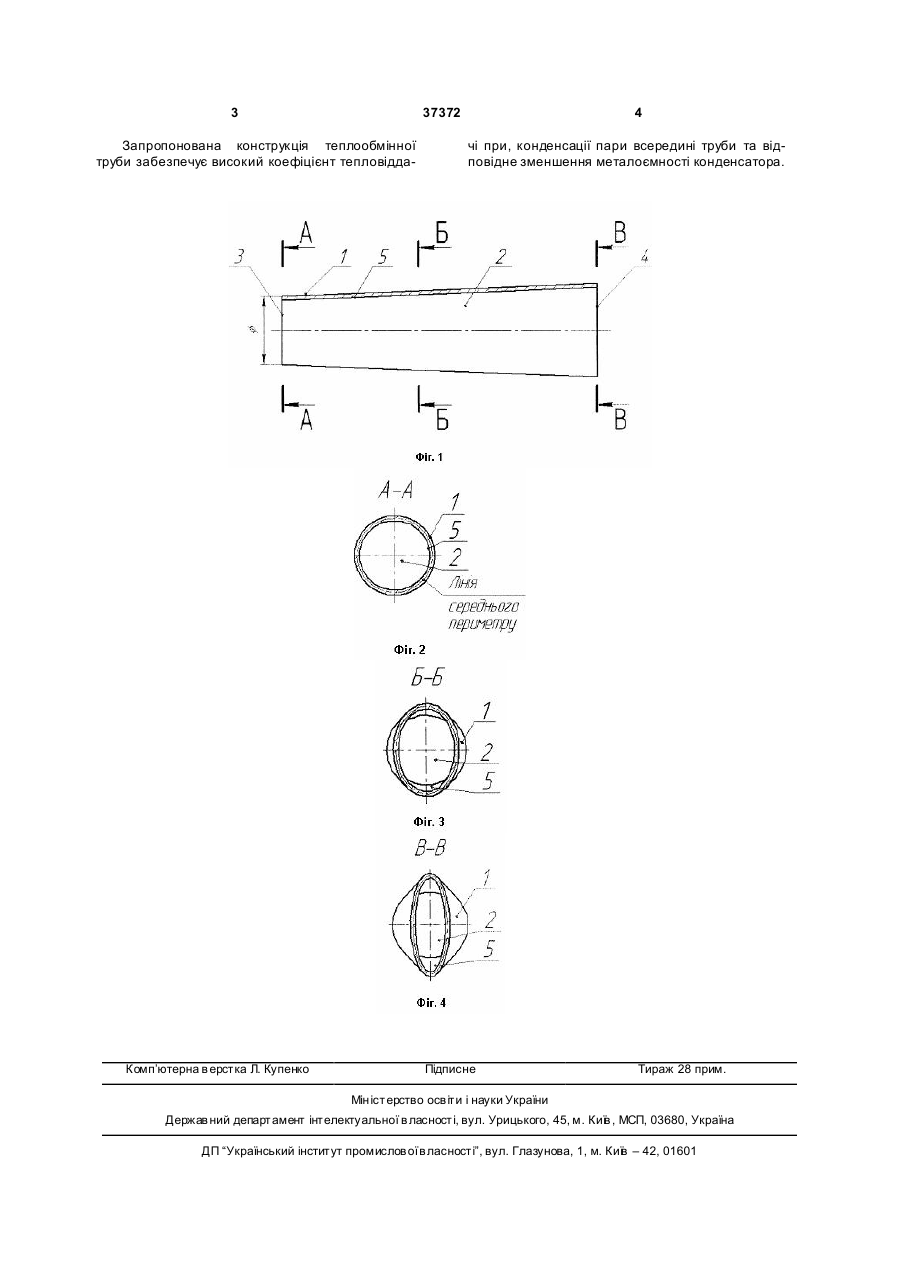

Теплообмінна труба конденсатора, що має зовнішню поверхню охолодження та внутрішній поздовжній канал з вхідним та вихідним кінцями, утворений поверхнею конденсації, який відрізняється тим, що поздовжній канал виконано так, що площа його поперечного перерізу зменшується в напрямку від вхідного до вихідного кінця, а середній периметр поперечного перерізу труби по довжині каналу є незмінним. (19) (21) u200807988 (22) 12.06.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) БАРАБАШ ПЕТРО ОЛЕКСІЙОВИЧ, U A, ДЕЙНЕКО АНДРІЙ ІВАНОВИЧ, U A, ГОЛУБЄВ ОЛЕКСІЙ БОРИСОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 37372 Запропонована конструкція теплообмінної труби забезпечує високий коефіцієнт тепловідда Комп’ютерна в ерстка Л. Купенко 4 чі при, конденсації пари всередині труби та відповідне зменшення металоємності конденсатора. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat exchange pipe of condenser
Автори англійськоюBarabash Petro Oleksiiovych, Deineko Andrii Ivanovych, Holubiev Oleksii Borysovych
Назва патенту російськоюТеплообменная труба конденсатора
Автори російськоюБарабаш Петр Алексеевич, Дейнеко Андрей Иванович, Голубев Алексей Борисович
МПК / Мітки
МПК: F28F 1/00
Мітки: труба, теплообмінна, конденсатора
