Колійний шуруп

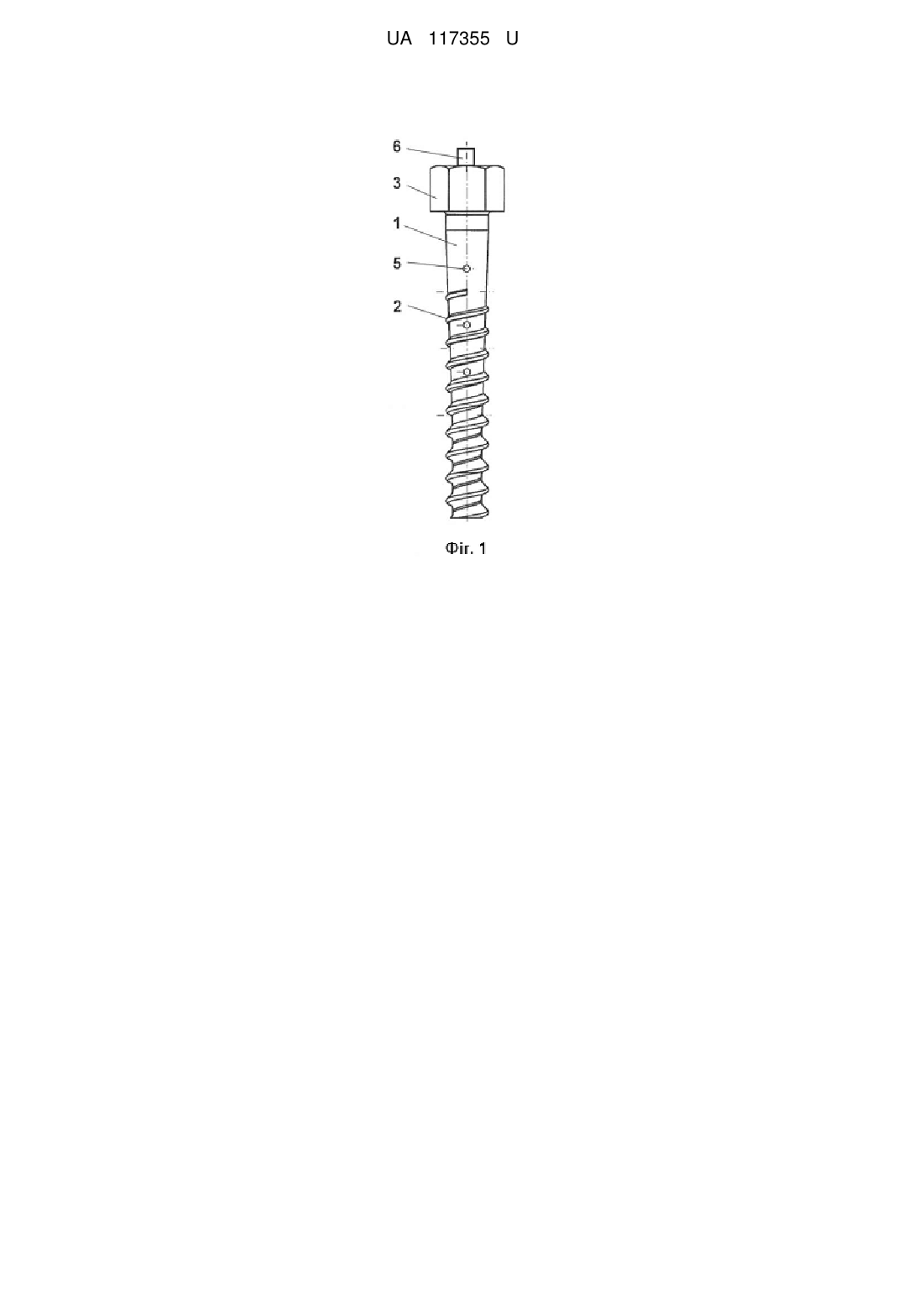

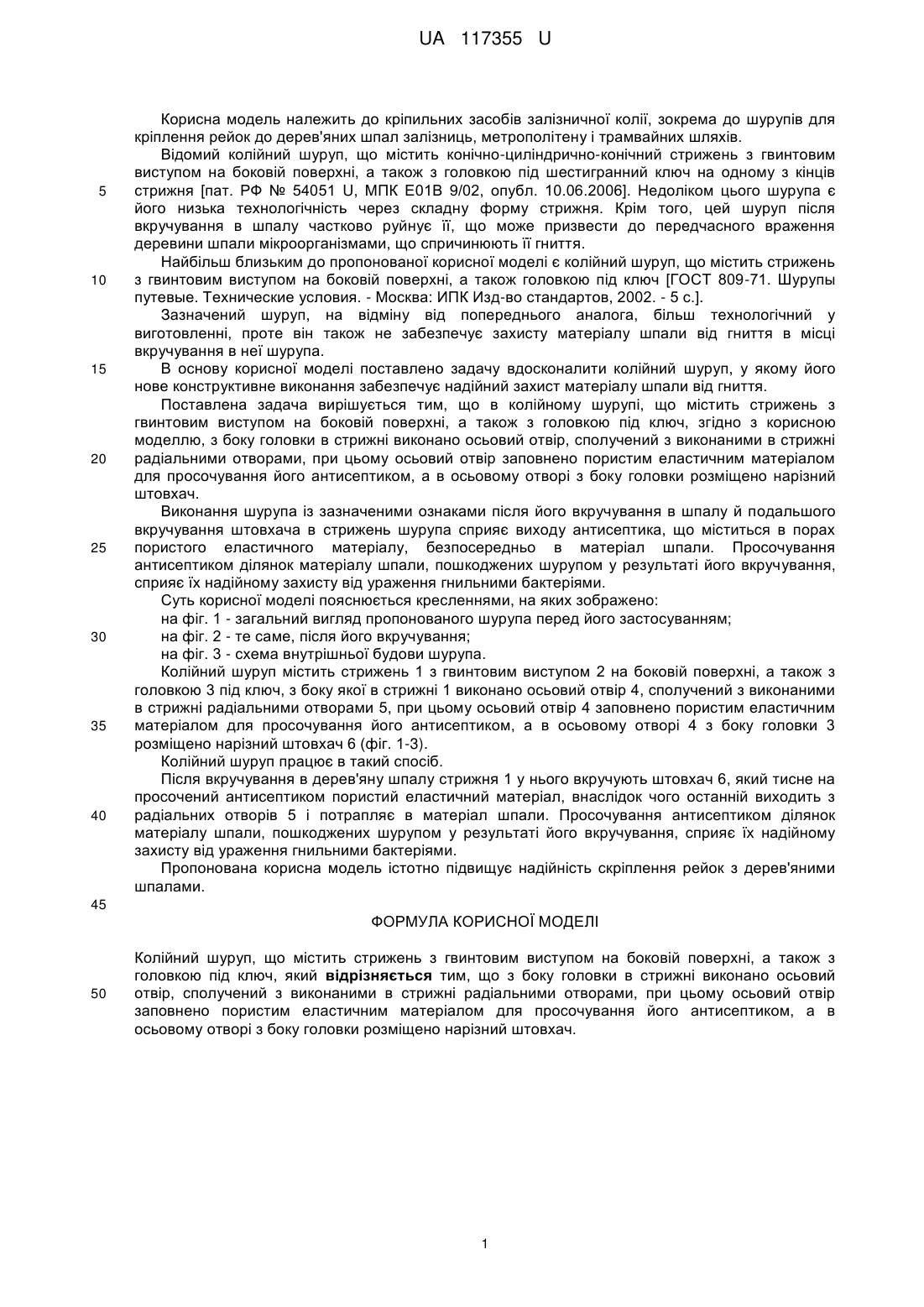

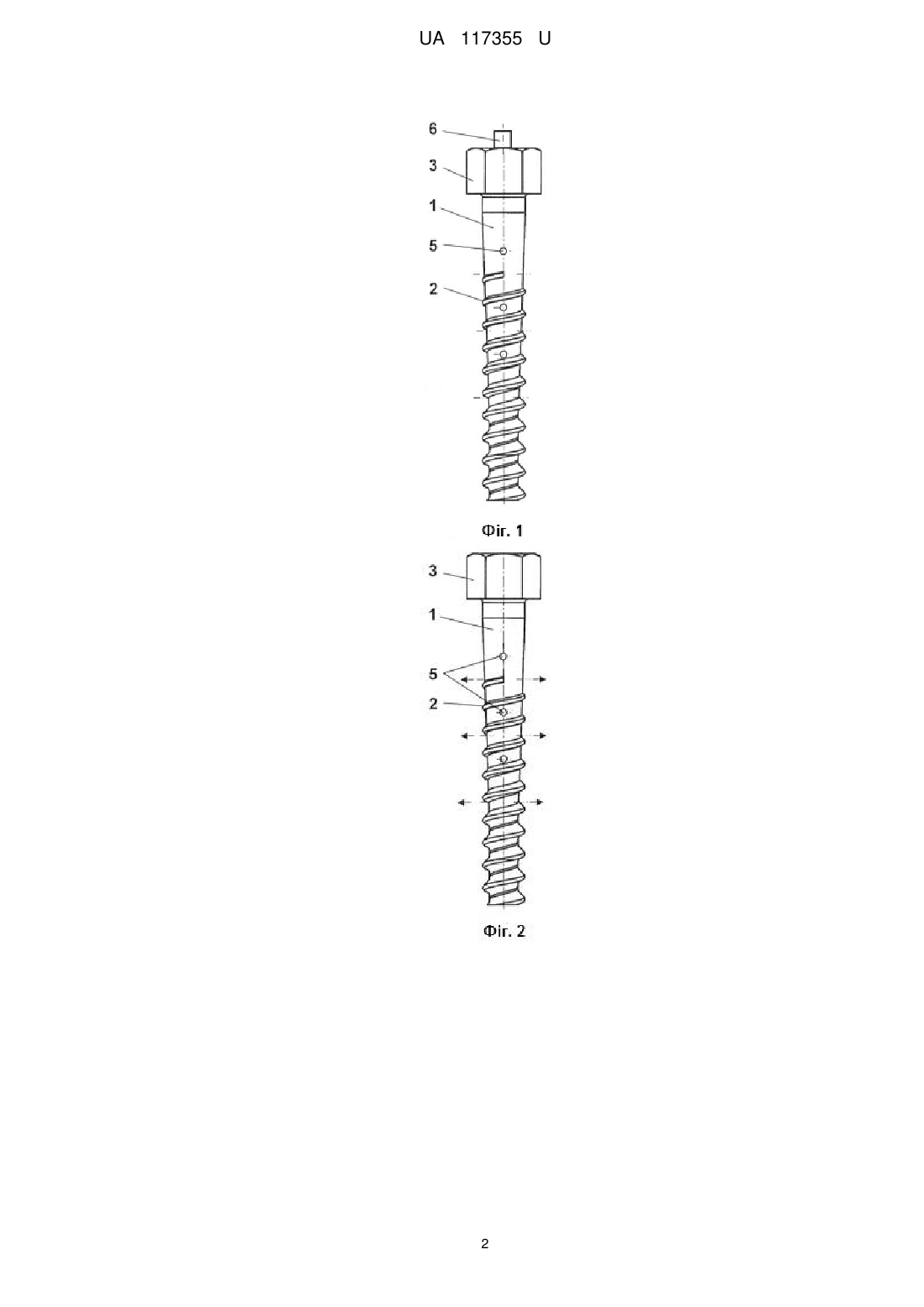

Реферат: Колійний шуруп містить стрижень з гвинтовим виступом на боковій поверхні, а також з головкою під ключ. З боку головки в стрижні виконано осьовий отвір, сполучений з виконаними в стрижні радіальними отворами, при цьому осьовий отвір заповнено пористим еластичним матеріалом для просочування його антисептиком, а в осьовому отворі з боку головки розміщено нарізний штовхач. UA 117355 U (54) КОЛІЙНИЙ ШУРУП UA 117355 U UA 117355 U 5 10 15 20 25 30 35 40 Корисна модель належить до кріпильних засобів залізничної колії, зокрема до шурупів для кріплення рейок до дерев'яних шпал залізниць, метрополітену і трамвайних шляхів. Відомий колійний шуруп, що містить конічно-циліндрично-конічний стрижень з гвинтовим виступом на боковій поверхні, а також з головкою під шестигранний ключ на одному з кінців стрижня [пат. РФ № 54051 U, МПК Е01В 9/02, опубл. 10.06.2006]. Недоліком цього шурупа є його низька технологічність через складну форму стрижня. Крім того, цей шуруп після вкручування в шпалу частково руйнує її, що може призвести до передчасного враження деревини шпали мікроорганізмами, що спричинюють її гниття. Найбільш близьким до пропонованої корисної моделі є колійний шуруп, що містить стрижень з гвинтовим виступом на боковій поверхні, а також головкою під ключ [ГОСТ 809-71. Шурупы путевые. Технические условия. - Москва: ИПК Изд-во стандартов, 2002. - 5 с.]. Зазначений шуруп, на відміну від попереднього аналога, більш технологічний у виготовленні, проте він також не забезпечує захисту матеріалу шпали від гниття в місці вкручування в неї шурупа. В основу корисної моделі поставлено задачу вдосконалити колійний шуруп, у якому його нове конструктивне виконання забезпечує надійний захист матеріалу шпали від гниття. Поставлена задача вирішується тим, що в колійному шурупі, що містить стрижень з гвинтовим виступом на боковій поверхні, а також з головкою під ключ, згідно з корисною моделлю, з боку головки в стрижні виконано осьовий отвір, сполучений з виконаними в стрижні радіальними отворами, при цьому осьовий отвір заповнено пористим еластичним матеріалом для просочування його антисептиком, а в осьовому отворі з боку головки розміщено нарізний штовхач. Виконання шурупа із зазначеними ознаками після його вкручування в шпалу й подальшого вкручування штовхача в стрижень шурупа сприяє виходу антисептика, що міститься в порах пористого еластичного матеріалу, безпосередньо в матеріал шпали. Просочування антисептиком ділянок матеріалу шпали, пошкоджених шурупом у результаті його вкручування, сприяє їх надійному захисту від ураження гнильними бактеріями. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - загальний вигляд пропонованого шурупа перед його застосуванням; на фіг. 2 - те саме, після його вкручування; на фіг. 3 - схема внутрішньої будови шурупа. Колійний шуруп містить стрижень 1 з гвинтовим виступом 2 на боковій поверхні, а також з головкою 3 під ключ, з боку якої в стрижні 1 виконано осьовий отвір 4, сполучений з виконаними в стрижні радіальними отворами 5, при цьому осьовий отвір 4 заповнено пористим еластичним матеріалом для просочування його антисептиком, а в осьовому отворі 4 з боку головки 3 розміщено нарізний штовхач 6 (фіг. 1-3). Колійний шуруп працює в такий спосіб. Після вкручування в дерев'яну шпалу стрижня 1 у нього вкручують штовхач 6, який тисне на просочений антисептиком пористий еластичний матеріал, внаслідок чого останній виходить з радіальних отворів 5 і потрапляє в матеріал шпали. Просочування антисептиком ділянок матеріалу шпали, пошкоджених шурупом у результаті його вкручування, сприяє їх надійному захисту від ураження гнильними бактеріями. Пропонована корисна модель істотно підвищує надійність скріплення рейок з дерев'яними шпалами. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Колійний шуруп, що містить стрижень з гвинтовим виступом на боковій поверхні, а також з головкою під ключ, який відрізняється тим, що з боку головки в стрижні виконано осьовий отвір, сполучений з виконаними в стрижні радіальними отворами, при цьому осьовий отвір заповнено пористим еластичним матеріалом для просочування його антисептиком, а в осьовому отворі з боку головки розміщено нарізний штовхач. 1 UA 117355 U 2 UA 117355 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
