Глушник звуку пострілу вогнепальної зброї (гч-5)

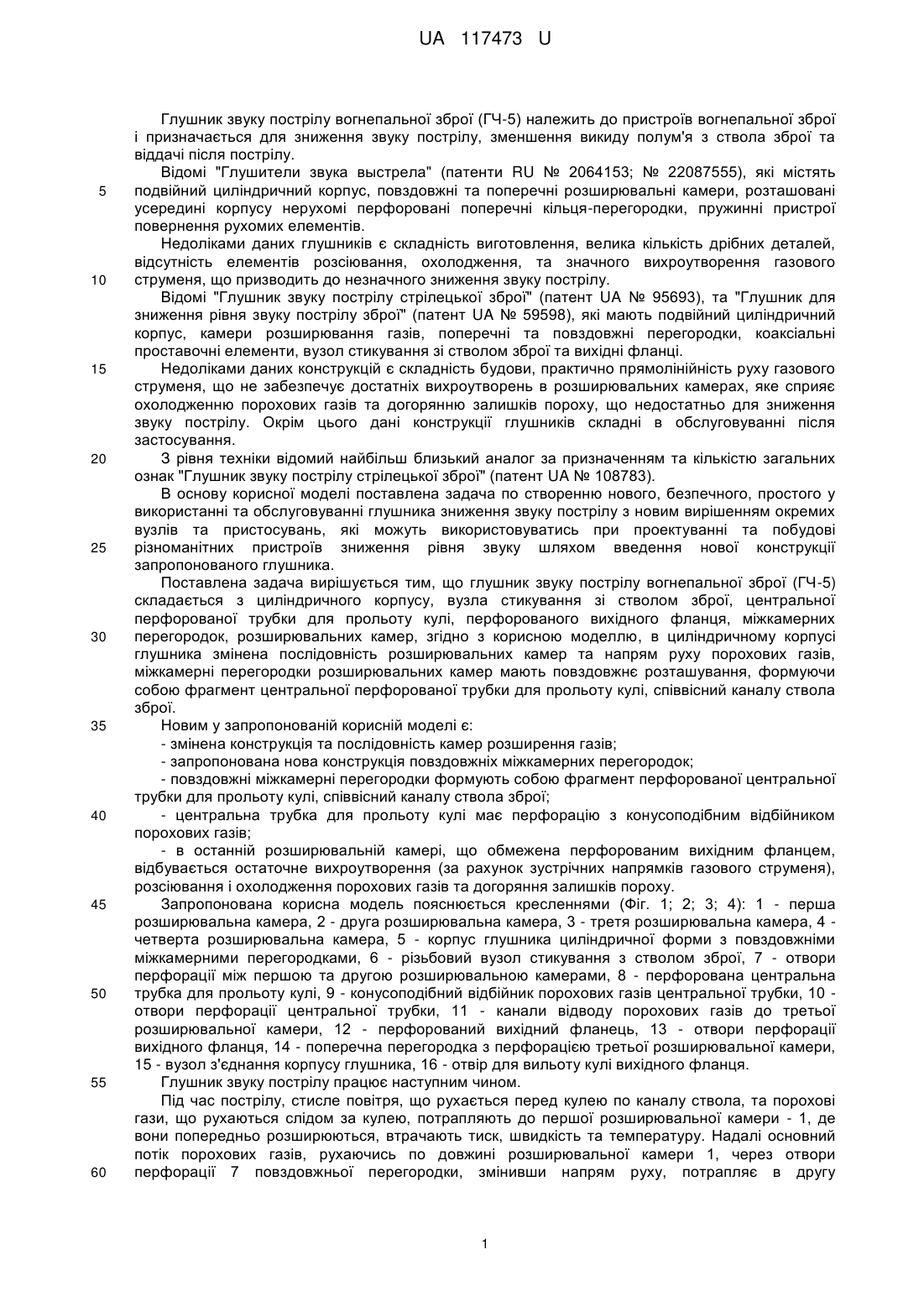

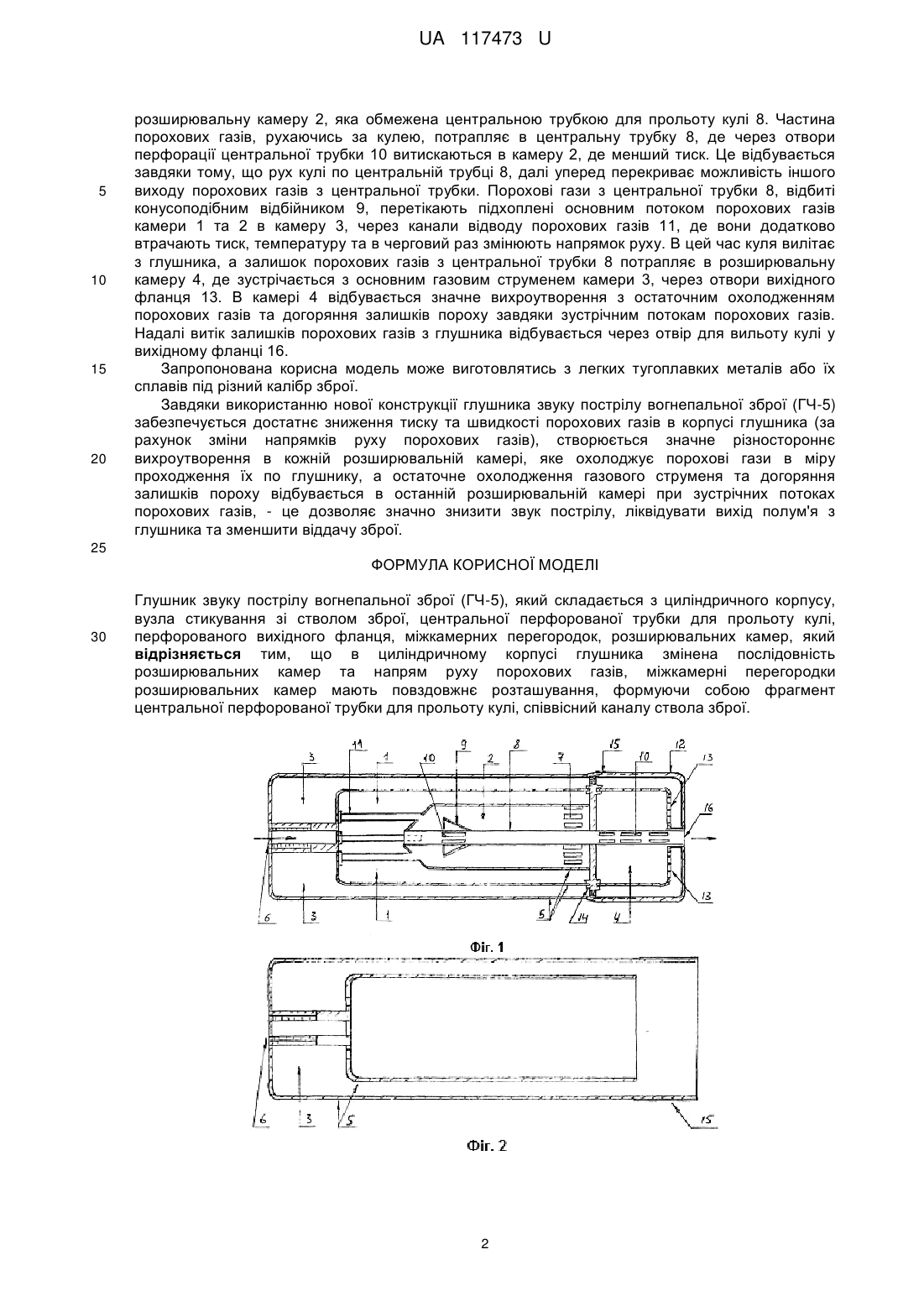

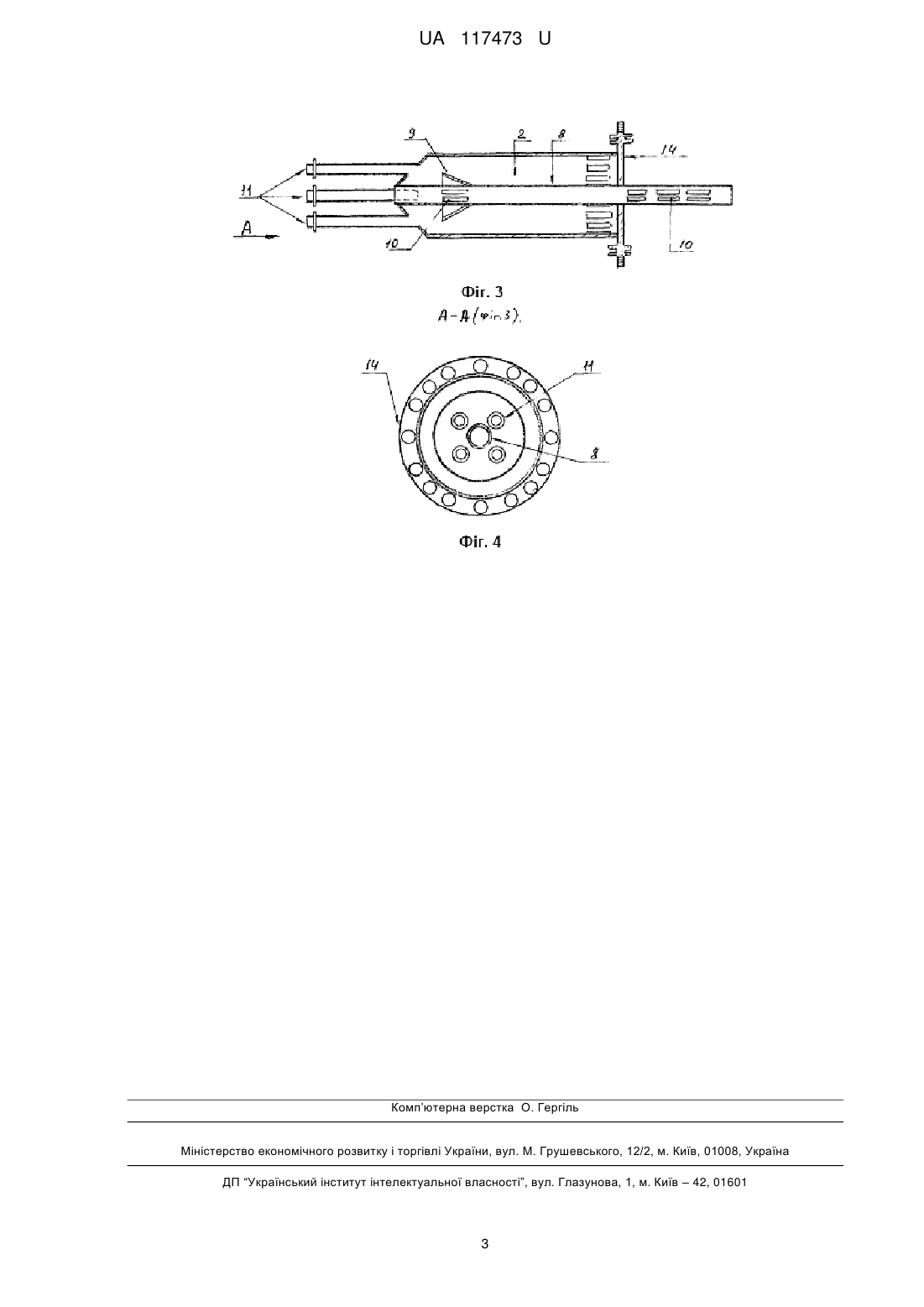

Реферат: UA 117473 U UA 117473 U 5 10 15 20 25 30 35 40 45 50 55 60 Глушник звуку пострілу вогнепальної зброї (ГЧ-5) належить до пристроїв вогнепальної зброї і призначається для зниження звуку пострілу, зменшення викиду полум'я з ствола зброї та віддачі після пострілу. Відомі "Глушители звука выстрела" (патенти RU № 2064153; № 22087555), які містять подвійний циліндричний корпус, повздовжні та поперечні розширювальні камери, розташовані усередині корпусу нерухомі перфоровані поперечні кільця-перегородки, пружинні пристрої повернення рухомих елементів. Недоліками даних глушників є складність виготовлення, велика кількість дрібних деталей, відсутність елементів розсіювання, охолодження, та значного вихроутворення газового струменя, що призводить до незначного зниження звуку пострілу. Відомі "Глушник звуку пострілу стрілецької зброї" (патент UA № 95693), та "Глушник для зниження рівня звуку пострілу зброї" (патент UA № 59598), які мають подвійний циліндричний корпус, камери розширювання газів, поперечні та повздовжні перегородки, коаксіальні проставочні елементи, вузол стикування зі стволом зброї та вихідні фланці. Недоліками даних конструкцій є складність будови, практично прямолінійність руху газового струменя, що не забезпечує достатніх вихроутворень в розширювальних камерах, яке сприяє охолодженню порохових газів та догорянню залишків пороху, що недостатньо для зниження звуку пострілу. Окрім цього дані конструкції глушників складні в обслуговуванні після застосування. З рівня техніки відомий найбільш близький аналог за призначенням та кількістю загальних ознак "Глушник звуку пострілу стрілецької зброї" (патент UA № 108783). В основу корисної моделі поставлена задача по створенню нового, безпечного, простого у використанні та обслуговуванні глушника зниження звуку пострілу з новим вирішенням окремих вузлів та пристосувань, які можуть використовуватись при проектуванні та побудові різноманітних пристроїв зниження рівня звуку шляхом введення нової конструкції запропонованого глушника. Поставлена задача вирішується тим, що глушник звуку пострілу вогнепальної зброї (ГЧ-5) складається з циліндричного корпусу, вузла стикування зі стволом зброї, центральної перфорованої трубки для прольоту кулі, перфорованого вихідного фланця, міжкамерних перегородок, розширювальних камер, згідно з корисною моделлю, в циліндричному корпусі глушника змінена послідовність розширювальних камер та напрям руху порохових газів, міжкамерні перегородки розширювальних камер мають повздовжнє розташування, формуючи собою фрагмент центральної перфорованої трубки для прольоту кулі, співвісний каналу ствола зброї. Новим у запропонованій корисній моделі є: - змінена конструкція та послідовність камер розширення газів; - запропонована нова конструкція повздовжніх міжкамерних перегородок; - повздовжні міжкамерні перегородки формують собою фрагмент перфорованої центральної трубки для прольоту кулі, співвісний каналу ствола зброї; - центральна трубка для прольоту кулі має перфорацію з конусоподібним відбійником порохових газів; - в останній розширювальній камері, що обмежена перфорованим вихідним фланцем, відбувається остаточне вихроутворення (за рахунок зустрічних напрямків газового струменя), розсіювання і охолодження порохових газів та догоряння залишків пороху. Запропонована корисна модель пояснюється кресленнями (Фіг. 1; 2; 3; 4): 1 - перша розширювальна камера, 2 - друга розширювальна камера, 3 - третя розширювальна камера, 4 четверта розширювальна камера, 5 - корпус глушника циліндричної форми з повздовжніми міжкамерними перегородками, 6 - різьбовий вузол стикування з стволом зброї, 7 - отвори перфорації між першою та другою розширювальною камерами, 8 - перфорована центральна трубка для прольоту кулі, 9 - конусоподібний відбійник порохових газів центральної трубки, 10 отвори перфорації центральної трубки, 11 - канали відводу порохових газів до третьої розширювальної камери, 12 - перфорований вихідний фланець, 13 - отвори перфорації вихідного фланця, 14 - поперечна перегородка з перфорацією третьої розширювальної камери, 15 - вузол з'єднання корпусу глушника, 16 - отвір для вильоту кулі вихідного фланця. Глушник звуку пострілу працює наступним чином. Під час пострілу, стисле повітря, що рухається перед кулею по каналу ствола, та порохові гази, що рухаються слідом за кулею, потрапляють до першої розширювальної камери - 1, де вони попередньо розширюються, втрачають тиск, швидкість та температуру. Надалі основний потік порохових газів, рухаючись по довжині розширювальної камери 1, через отвори перфорації 7 повздовжньої перегородки, змінивши напрям руху, потрапляє в другу 1 UA 117473 U 5 10 15 20 розширювальну камеру 2, яка обмежена центральною трубкою для прольоту кулі 8. Частина порохових газів, рухаючись за кулею, потрапляє в центральну трубку 8, де через отвори перфорації центральної трубки 10 витискаються в камеру 2, де менший тиск. Це відбувається завдяки тому, що рух кулі по центральній трубці 8, далі уперед перекриває можливість іншого виходу порохових газів з центральної трубки. Порохові гази з центральної трубки 8, відбиті конусоподібним відбійником 9, перетікають підхоплені основним потоком порохових газів камери 1 та 2 в камеру 3, через канали відводу порохових газів 11, де вони додатково втрачають тиск, температуру та в черговий раз змінюють напрямок руху. В цей час куля вилітає з глушника, а залишок порохових газів з центральної трубки 8 потрапляє в розширювальну камеру 4, де зустрічається з основним газовим струменем камери 3, через отвори вихідного фланця 13. В камері 4 відбувається значне вихроутворення з остаточним охолодженням порохових газів та догоряння залишків пороху завдяки зустрічним потокам порохових газів. Надалі витік залишків порохових газів з глушника відбувається через отвір для вильоту кулі у вихідному фланці 16. Запропонована корисна модель може виготовлятись з легких тугоплавких металів або їх сплавів під різний калібр зброї. Завдяки використанню нової конструкції глушника звуку пострілу вогнепальної зброї (ГЧ-5) забезпечується достатнє зниження тиску та швидкості порохових газів в корпусі глушника (за рахунок зміни напрямків руху порохових газів), створюється значне різностороннє вихроутворення в кожній розширювальній камері, яке охолоджує порохові гази в міру проходження їх по глушнику, а остаточне охолодження газового струменя та догоряння залишків пороху відбувається в останній розширювальній камері при зустрічних потоках порохових газів, - це дозволяє значно знизити звук пострілу, ліквідувати вихід полум'я з глушника та зменшити віддачу зброї. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Глушник звуку пострілу вогнепальної зброї (ГЧ-5), який складається з циліндричного корпусу, вузла стикування зі стволом зброї, центральної перфорованої трубки для прольоту кулі, перфорованого вихідного фланця, міжкамерних перегородок, розширювальних камер, який відрізняється тим, що в циліндричному корпусі глушника змінена послідовність розширювальних камер та напрям руху порохових газів, міжкамерні перегородки розширювальних камер мають повздовжнє розташування, формуючи собою фрагмент центральної перфорованої трубки для прольоту кулі, співвісний каналу ствола зброї. 2 UA 117473 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
