Стоматологічна ложка для зняття відбитків нижньої щелепи

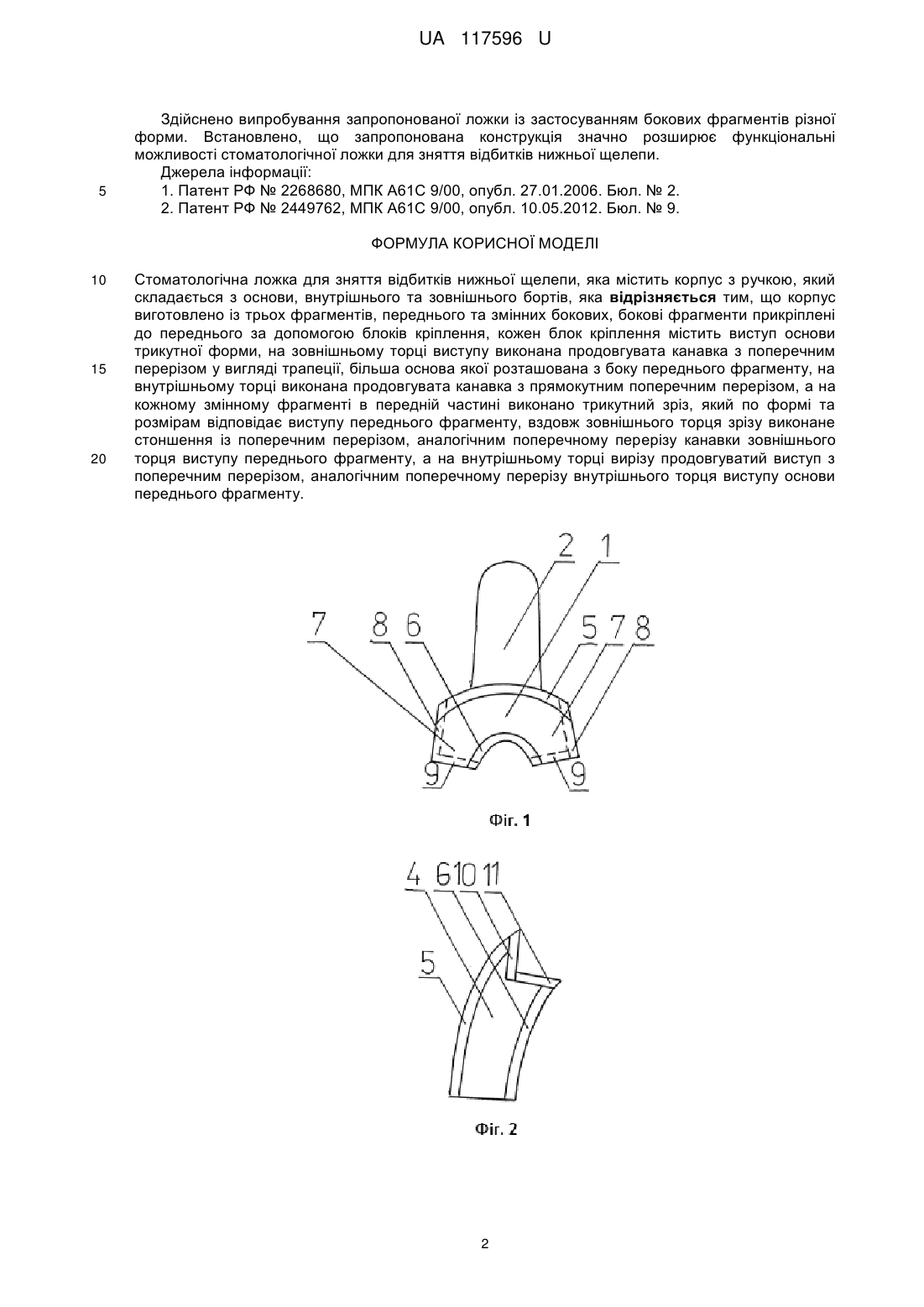

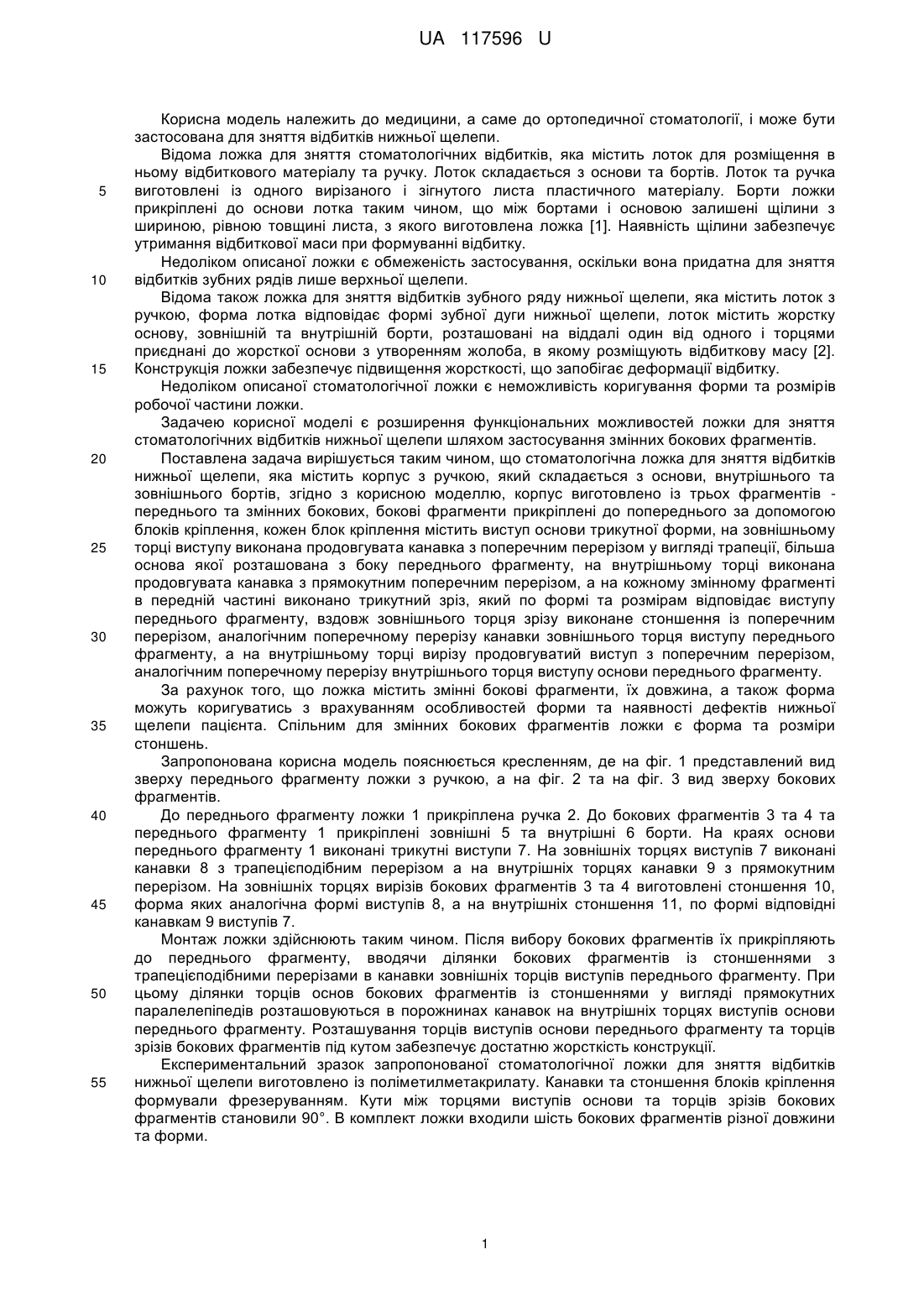

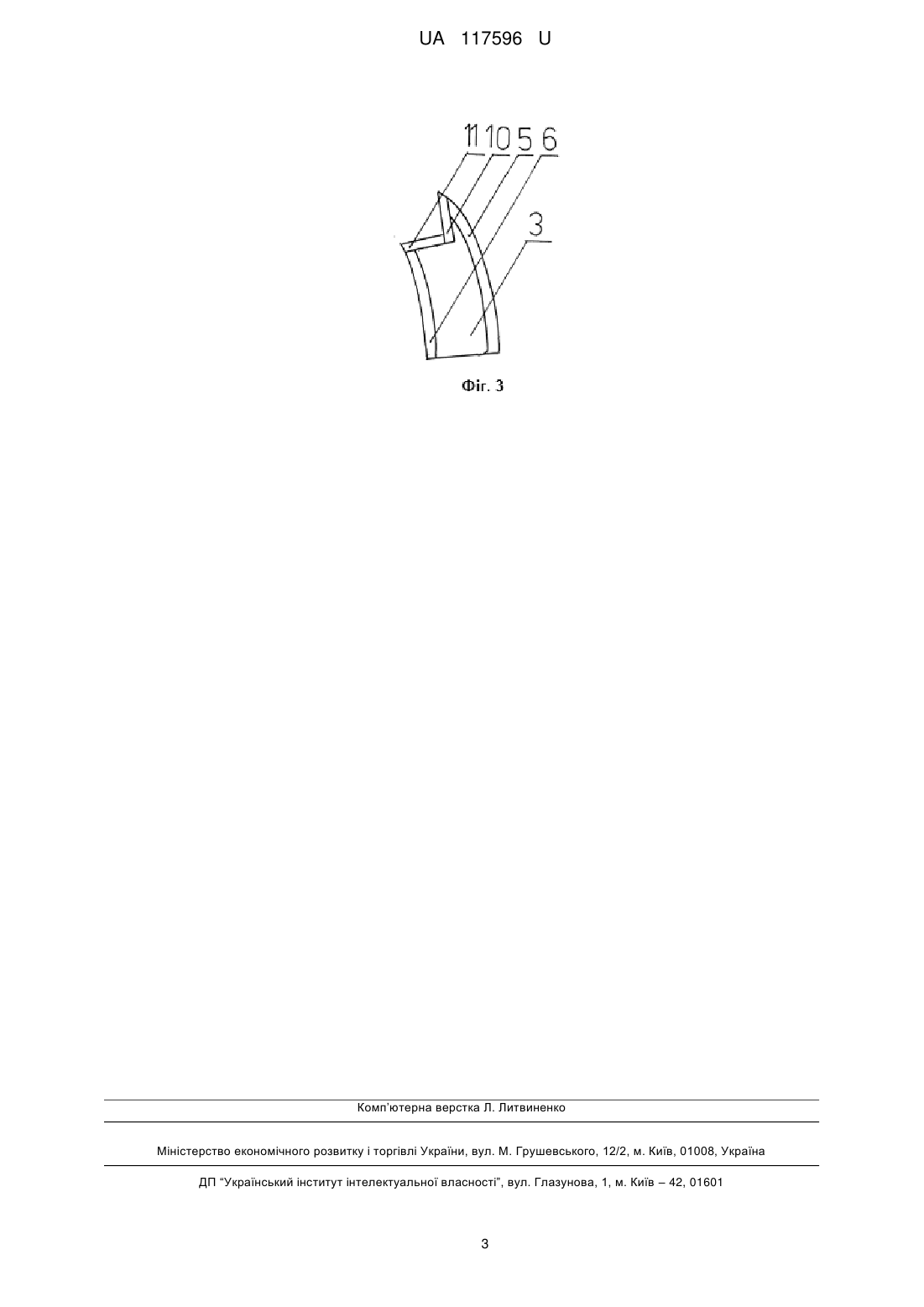

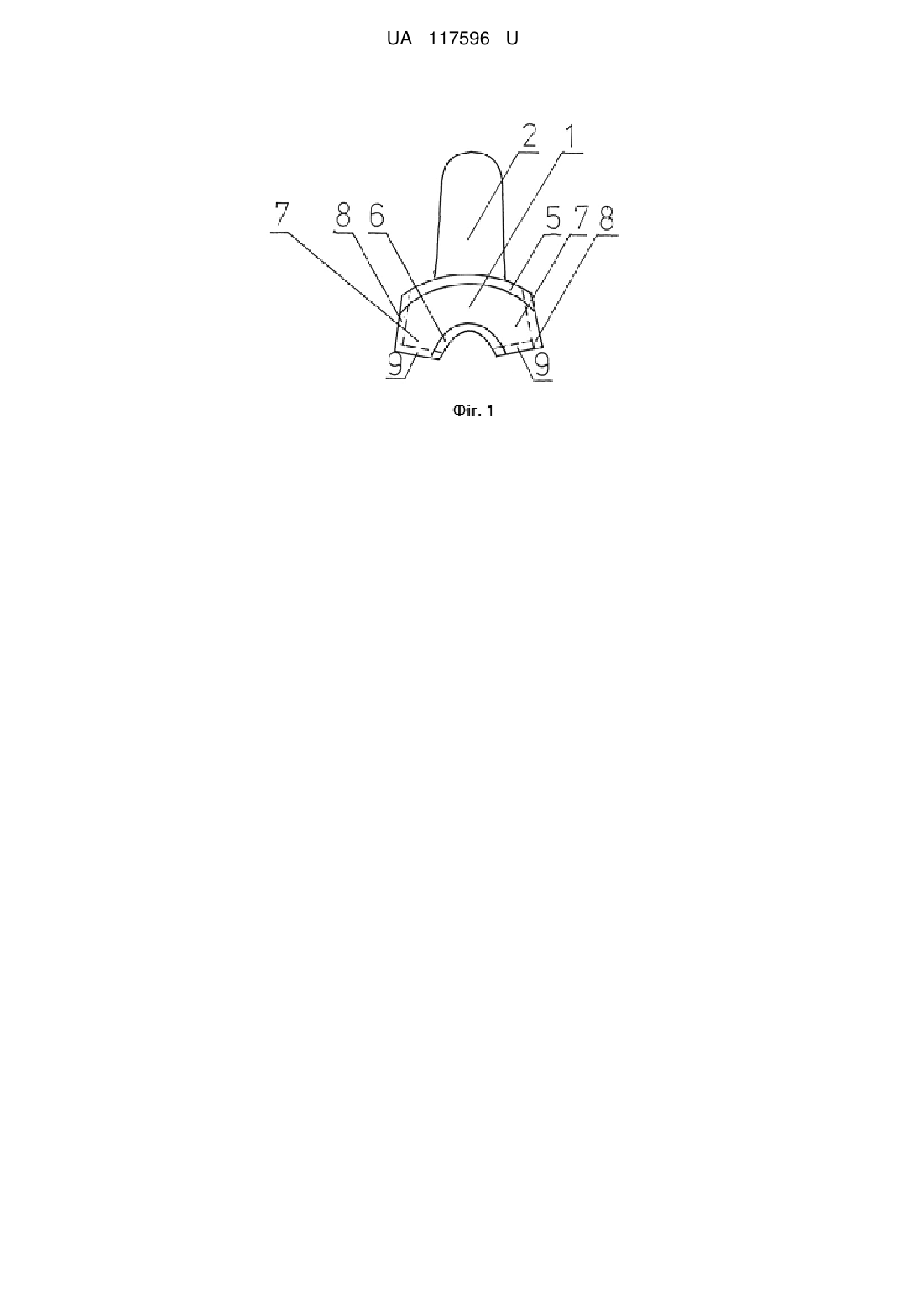

Реферат: Стоматологічна ложка для зняття відбитків нижньої щелепи містить корпус з ручкою, який складається з основи, внутрішнього та зовнішнього бортів. Корпус виготовлено із трьох фрагментів - переднього та змінних бокових. Бокові фрагменти прикріплені до переднього за допомогою блоків кріплення. Кожен блок кріплення містить виступ основи трикутної форми. На зовнішньому торці виступу виконана продовгувата канавка з поперечним перерізом у вигляді трапеції, більша основа якої розташована з боку переднього фрагменту. На внутрішньому торці виконана продовгувата канавка з прямокутним поперечним перерізом, а на кожному змінному фрагменті в передній частині виконано трикутний зріз, який по формі та розмірам відповідає виступу переднього фрагменту. Вздовж зовнішнього торця зрізу виконане стоншення із поперечним перерізом, аналогічним поперечному перерізу канавки зовнішнього торця виступу переднього фрагменту. На внутрішньому торці вирізу продовгуватий виступ з поперечним перерізом, аналогічним поперечному перерізу внутрішнього торця виступу основи переднього фрагменту. UA 117596 U (12) UA 117596 U UA 117596 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до ортопедичної стоматології, і може бути застосована для зняття відбитків нижньої щелепи. Відома ложка для зняття стоматологічних відбитків, яка містить лоток для розміщення в ньому відбиткового матеріалу та ручку. Лоток складається з основи та бортів. Лоток та ручка виготовлені із одного вирізаного і зігнутого листа пластичного матеріалу. Борти ложки прикріплені до основи лотка таким чином, що між бортами і основою залишені щілини з шириною, рівною товщині листа, з якого виготовлена ложка [1]. Наявність щілини забезпечує утримання відбиткової маси при формуванні відбитку. Недоліком описаної ложки є обмеженість застосування, оскільки вона придатна для зняття відбитків зубних рядів лише верхньої щелепи. Відома також ложка для зняття відбитків зубного ряду нижньої щелепи, яка містить лоток з ручкою, форма лотка відповідає формі зубної дуги нижньої щелепи, лоток містить жорстку основу, зовнішній та внутрішній борти, розташовані на віддалі один від одного і торцями приєднані до жорсткої основи з утворенням жолоба, в якому розміщують відбиткову масу [2]. Конструкція ложки забезпечує підвищення жорсткості, що запобігає деформації відбитку. Недоліком описаної стоматологічної ложки є неможливість коригування форми та розмірів робочої частини ложки. Задачею корисної моделі є розширення функціональних можливостей ложки для зняття стоматологічних відбитків нижньої щелепи шляхом застосування змінних бокових фрагментів. Поставлена задача вирішується таким чином, що стоматологічна ложка для зняття відбитків нижньої щелепи, яка містить корпус з ручкою, який складається з основи, внутрішнього та зовнішнього бортів, згідно з корисною моделлю, корпус виготовлено із трьох фрагментів переднього та змінних бокових, бокові фрагменти прикріплені до попереднього за допомогою блоків кріплення, кожен блок кріплення містить виступ основи трикутної форми, на зовнішньому торці виступу виконана продовгувата канавка з поперечним перерізом у вигляді трапеції, більша основа якої розташована з боку переднього фрагменту, на внутрішньому торці виконана продовгувата канавка з прямокутним поперечним перерізом, а на кожному змінному фрагменті в передній частині виконано трикутний зріз, який по формі та розмірам відповідає виступу переднього фрагменту, вздовж зовнішнього торця зрізу виконане стоншення із поперечним перерізом, аналогічним поперечному перерізу канавки зовнішнього торця виступу переднього фрагменту, а на внутрішньому торці вирізу продовгуватий виступ з поперечним перерізом, аналогічним поперечному перерізу внутрішнього торця виступу основи переднього фрагменту. За рахунок того, що ложка містить змінні бокові фрагменти, їх довжина, а також форма можуть коригуватись з врахуванням особливостей форми та наявності дефектів нижньої щелепи пацієнта. Спільним для змінних бокових фрагментів ложки є форма та розміри стоншень. Запропонована корисна модель пояснюється кресленням, де на фіг. 1 представлений вид зверху переднього фрагменту ложки з ручкою, а на фіг. 2 та на фіг. 3 вид зверху бокових фрагментів. До переднього фрагменту ложки 1 прикріплена ручка 2. До бокових фрагментів 3 та 4 та переднього фрагменту 1 прикріплені зовнішні 5 та внутрішні 6 борти. На краях основи переднього фрагменту 1 виконані трикутні виступи 7. На зовнішніх торцях виступів 7 виконані канавки 8 з трапецієподібним перерізом а на внутрішніх торцях канавки 9 з прямокутним перерізом. На зовнішніх торцях вирізів бокових фрагментів 3 та 4 виготовлені стоншення 10, форма яких аналогічна формі виступів 8, а на внутрішніх стоншення 11, по формі відповідні канавкам 9 виступів 7. Монтаж ложки здійснюють таким чином. Після вибору бокових фрагментів їх прикріпляють до переднього фрагменту, вводячи ділянки бокових фрагментів із стоншеннями з трапецієподібними перерізами в канавки зовнішніх торців виступів переднього фрагменту. При цьому ділянки торців основ бокових фрагментів із стоншеннями у вигляді прямокутних паралелепіпедів розташовуються в порожнинах канавок на внутрішніх торцях виступів основи переднього фрагменту. Розташування торців виступів основи переднього фрагменту та торців зрізів бокових фрагментів під кутом забезпечує достатню жорсткість конструкції. Експериментальний зразок запропонованої стоматологічної ложки для зняття відбитків нижньої щелепи виготовлено із поліметилметакрилату. Канавки та стоншення блоків кріплення формували фрезеруванням. Кути між торцями виступів основи та торців зрізів бокових фрагментів становили 90°. В комплект ложки входили шість бокових фрагментів різної довжини та форми. 1 UA 117596 U 5 Здійснено випробування запропонованої ложки із застосуванням бокових фрагментів різної форми. Встановлено, що запропонована конструкція значно розширює функціональні можливості стоматологічної ложки для зняття відбитків нижньої щелепи. Джерела інформації: 1. Патент РФ № 2268680, МПК А61С 9/00, опубл. 27.01.2006. Бюл. № 2. 2. Патент РФ № 2449762, МПК А61С 9/00, опубл. 10.05.2012. Бюл. № 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Стоматологічна ложка для зняття відбитків нижньої щелепи, яка містить корпус з ручкою, який складається з основи, внутрішнього та зовнішнього бортів, яка відрізняється тим, що корпус виготовлено із трьох фрагментів, переднього та змінних бокових, бокові фрагменти прикріплені до переднього за допомогою блоків кріплення, кожен блок кріплення містить виступ основи трикутної форми, на зовнішньому торці виступу виконана продовгувата канавка з поперечним перерізом у вигляді трапеції, більша основа якої розташована з боку переднього фрагменту, на внутрішньому торці виконана продовгувата канавка з прямокутним поперечним перерізом, а на кожному змінному фрагменті в передній частині виконано трикутний зріз, який по формі та розмірам відповідає виступу переднього фрагменту, вздовж зовнішнього торця зрізу виконане стоншення із поперечним перерізом, аналогічним поперечному перерізу канавки зовнішнього торця виступу переднього фрагменту, а на внутрішньому торці вирізу продовгуватий виступ з поперечним перерізом, аналогічним поперечному перерізу внутрішнього торця виступу основи переднього фрагменту. 2 UA 117596 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
