Ложка для зняття стоматологічних відбитків нижньої щелепи

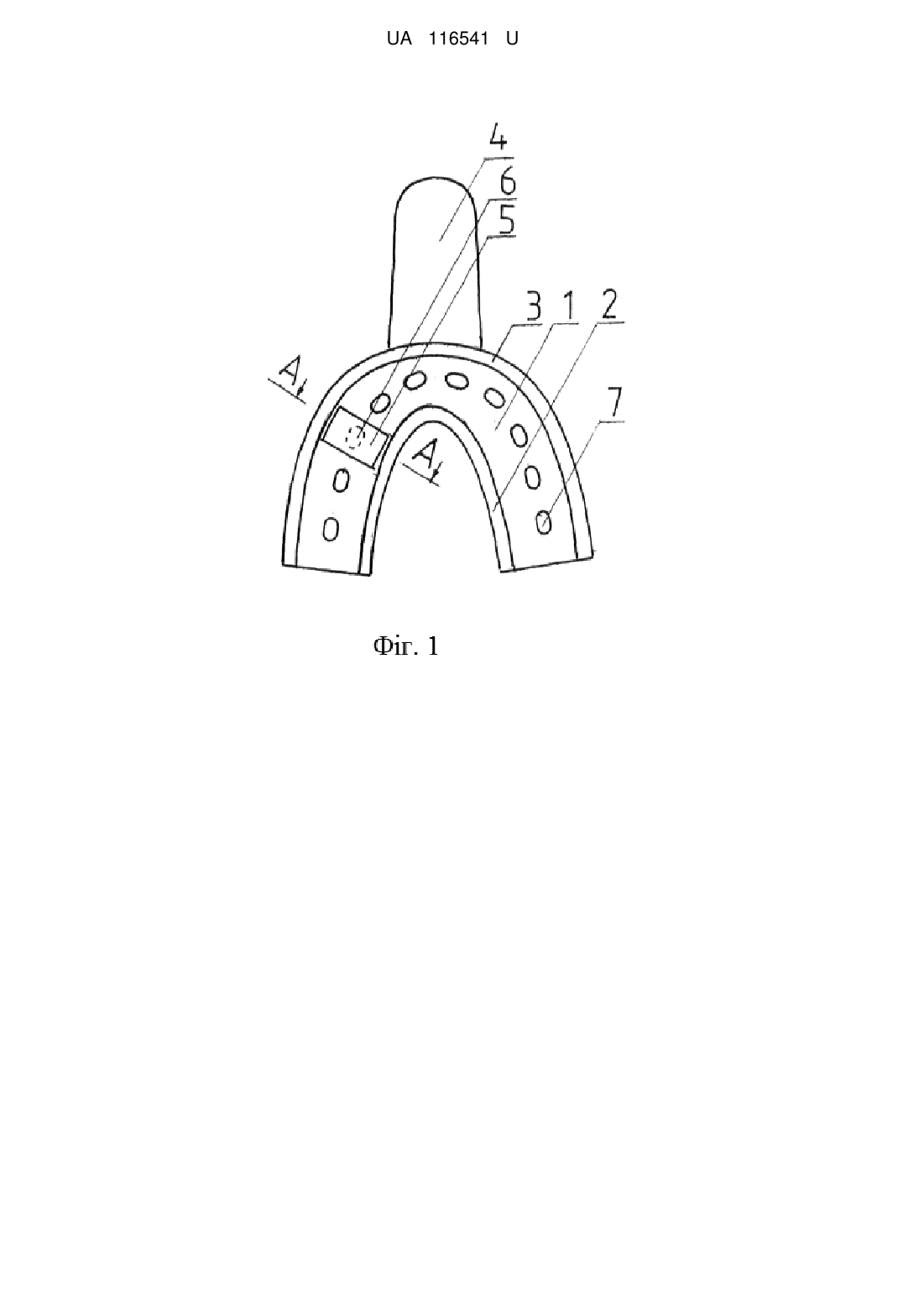

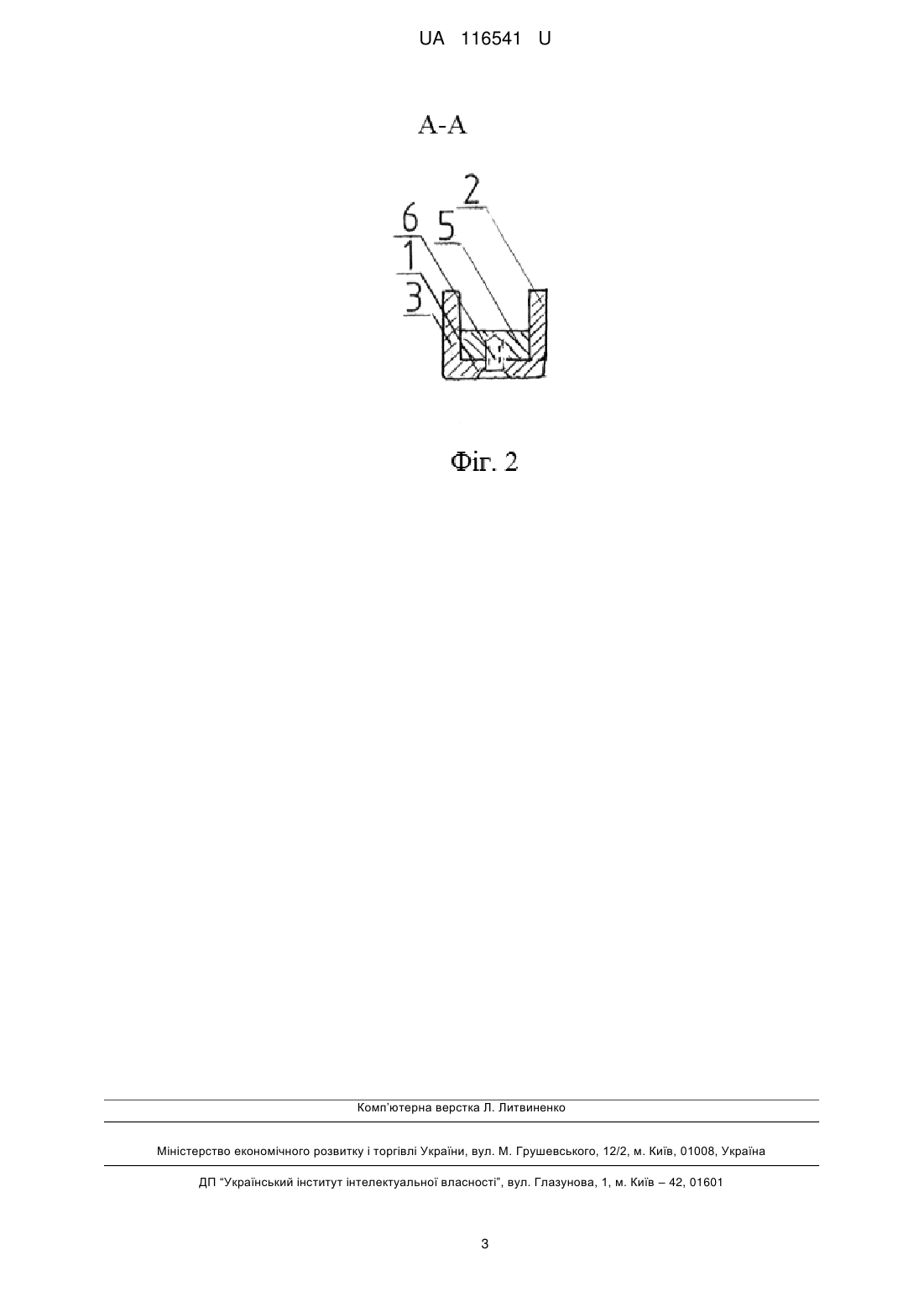

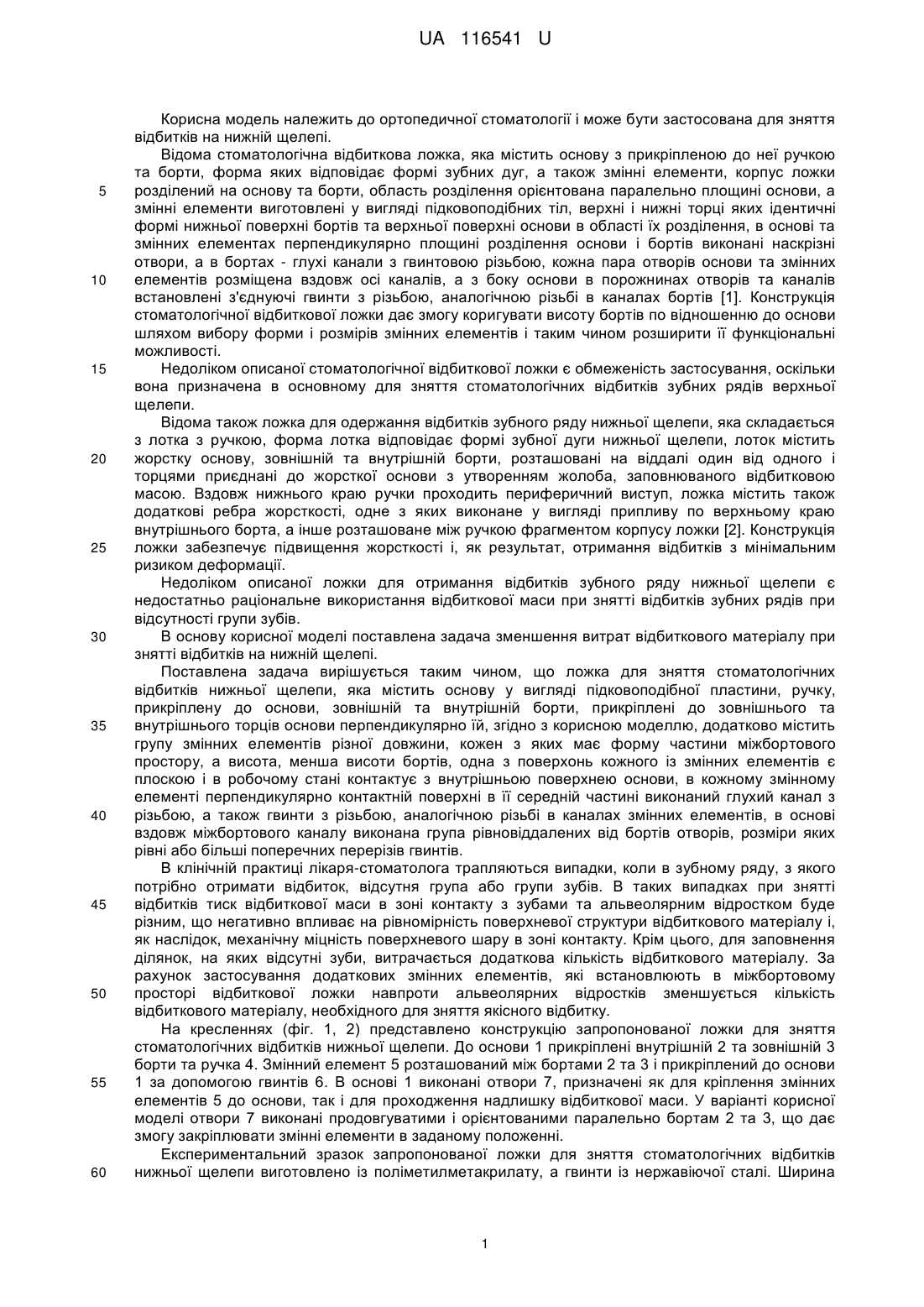

Реферат: Ложка для зняття стоматологічних відбитків нижньої щелепи містить основу у вигляді підковоподібної пластини, ручку, прикріплену до основи, зовнішній та внутрішній борти, прикріплені до зовнішнього та внутрішнього торців основи перпендикулярно їй. Додатково введено групу змінних елементів різної довжини, кожен з яких має форму частини міжбортового простору, а висота, менша висоти бортів. Одна з поверхонь кожного із змінних елементів є плоскою і в робочому стані контактує з внутрішньою поверхнею основи. В кожному змінному елементі перпендикулярно контактній поверхні в її середній частині виконано глухий канал з різьбою, а також введено гвинти з різьбою, аналогічною різьбі в каналах змінних елементів. В основі вздовж міжбортового каналу виконана група рівновіддалених від бортів отворів, розміри яких рівні або більші поперечних перерізів гвинтів. UA 116541 U (12) UA 116541 U UA 116541 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ортопедичної стоматології і може бути застосована для зняття відбитків на нижній щелепі. Відома стоматологічна відбиткова ложка, яка містить основу з прикріпленою до неї ручкою та борти, форма яких відповідає формі зубних дуг, а також змінні елементи, корпус ложки розділений на основу та борти, область розділення орієнтована паралельно площині основи, а змінні елементи виготовлені у вигляді підковоподібних тіл, верхні і нижні торці яких ідентичні формі нижньої поверхні бортів та верхньої поверхні основи в області їх розділення, в основі та змінних елементах перпендикулярно площині розділення основи і бортів виконані наскрізні отвори, а в бортах - глухі канали з гвинтовою різьбою, кожна пара отворів основи та змінних елементів розміщена вздовж осі каналів, а з боку основи в порожнинах отворів та каналів встановлені з'єднуючі гвинти з різьбою, аналогічною різьбі в каналах бортів [1]. Конструкція стоматологічної відбиткової ложки дає змогу коригувати висоту бортів по відношенню до основи шляхом вибору форми і розмірів змінних елементів і таким чином розширити її функціональні можливості. Недоліком описаної стоматологічної відбиткової ложки є обмеженість застосування, оскільки вона призначена в основному для зняття стоматологічних відбитків зубних рядів верхньої щелепи. Відома також ложка для одержання відбитків зубного ряду нижньої щелепи, яка складається з лотка з ручкою, форма лотка відповідає формі зубної дуги нижньої щелепи, лоток містить жорстку основу, зовнішній та внутрішній борти, розташовані на віддалі один від одного і торцями приєднані до жорсткої основи з утворенням жолоба, заповнюваного відбитковою масою. Вздовж нижнього краю ручки проходить периферичний виступ, ложка містить також додаткові ребра жорсткості, одне з яких виконане у вигляді припливу по верхньому краю внутрішнього борта, а інше розташоване між ручкою фрагментом корпусу ложки [2]. Конструкція ложки забезпечує підвищення жорсткості і, як результат, отримання відбитків з мінімальним ризиком деформації. Недоліком описаної ложки для отримання відбитків зубного ряду нижньої щелепи є недостатньо раціональне використання відбиткової маси при знятті відбитків зубних рядів при відсутності групи зубів. В основу корисної моделі поставлена задача зменшення витрат відбиткового матеріалу при знятті відбитків на нижній щелепі. Поставлена задача вирішується таким чином, що ложка для зняття стоматологічних відбитків нижньої щелепи, яка містить основу у вигляді підковоподібної пластини, ручку, прикріплену до основи, зовнішній та внутрішній борти, прикріплені до зовнішнього та внутрішнього торців основи перпендикулярно їй, згідно з корисною моделлю, додатково містить групу змінних елементів різної довжини, кожен з яких має форму частини міжбортового простору, а висота, менша висоти бортів, одна з поверхонь кожного із змінних елементів є плоскою і в робочому стані контактує з внутрішньою поверхнею основи, в кожному змінному елементі перпендикулярно контактній поверхні в її середній частині виконаний глухий канал з різьбою, а також гвинти з різьбою, аналогічною різьбі в каналах змінних елементів, в основі вздовж міжбортового каналу виконана група рівновіддалених від бортів отворів, розміри яких рівні або більші поперечних перерізів гвинтів. В клінічній практиці лікаря-стоматолога трапляються випадки, коли в зубному ряду, з якого потрібно отримати відбиток, відсутня група або групи зубів. В таких випадках при знятті відбитків тиск відбиткової маси в зоні контакту з зубами та альвеолярним відростком буде різним, що негативно впливає на рівномірність поверхневої структури відбиткового матеріалу і, як наслідок, механічну міцність поверхневого шару в зоні контакту. Крім цього, для заповнення ділянок, на яких відсутні зуби, витрачається додаткова кількість відбиткового матеріалу. За рахунок застосування додаткових змінних елементів, які встановлюють в міжбортовому просторі відбиткової ложки навпроти альвеолярних відростків зменшується кількість відбиткового матеріалу, необхідного для зняття якісного відбитку. На кресленнях (фіг. 1, 2) представлено конструкцію запропонованої ложки для зняття стоматологічних відбитків нижньої щелепи. До основи 1 прикріплені внутрішній 2 та зовнішній 3 борти та ручка 4. Змінний елемент 5 розташований між бортами 2 та 3 і прикріплений до основи 1 за допомогою гвинтів 6. В основі 1 виконані отвори 7, призначені як для кріплення змінних елементів 5 до основи, так і для проходження надлишку відбиткової маси. У варіанті корисної моделі отвори 7 виконані продовгуватими і орієнтованими паралельно бортам 2 та 3, що дає змогу закріплювати змінні елементи в заданому положенні. Експериментальний зразок запропонованої ложки для зняття стоматологічних відбитків нижньої щелепи виготовлено із поліметилметакрилату, а гвинти із нержавіючої сталі. Ширина 1 UA 116541 U 5 10 15 міжбортової канави становила 18 мм, висота бортів 16 мм, висота змінних елементів 7 мм. Для кріплення змінних елементів використані гвинти з різьбою М3, отвори в основі виконані шириною 3,5 мм і довжиною по 6 мм, відстань між отворами становила 4 мм, що забезпечило можливість кріплення змінних елементів у заданому положенні. В комплект ложки входять 6 змінних елементів з довжинами 4, 5, 6, 7, 8, 10 та 12 міліметрів, що дає змогу реалізувати 49 варіантів покриття міжбортового каналу від 4 до 52 мм із кроком в 1 мм. При використанні запропонованої ложки частина міжбортового простору заповнена змінними елементами, в результаті чого витрати відбиткового матеріалу можуть бути зменшені на 1,5-20,0 об. %. Крім цього, при наявності в зубних рядах значних міжзубних проміжків забезпечується більш рівномірний розподіл тиску вздовж поверхні контакту відбиткової маси з зубами та м'язовою тканиною. Джерела інформації: 1. Патент України на корисну модель № 107841, МПК А61С9/00, опубл. 24.06.2016, бюл. № 12. 2. Патент РФ № 2449762, МПК А61С9/00, опубл. 10.05.2012. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Ложка для зняття стоматологічних відбитків нижньої щелепи, що містить основу у вигляді підковоподібної пластини, ручку, прикріплену до основи, зовнішній та внутрішній борти, прикріплені до зовнішнього та внутрішнього торців основи перпендикулярно їй, яка відрізняється тим, що вона додатково містить групу змінних елементів різної довжини, кожен з яких має форму частини міжбортового простору, а висота, менша висоти бортів, одна з поверхонь кожного із змінних елементів є плоскою і в робочому стані контактує з внутрішньою поверхнею основи, в кожному змінному елементі перпендикулярно контактній поверхні в її середній частині виконано глухий канал з різьбою, а також гвинти з різьбою, аналогічною різьбі в каналах змінних елементів, в основі вздовж міжбортового каналу виконана група рівновіддалених від бортів отворів, розміри яких рівні або більші поперечних перерізів гвинтів. 2 UA 116541 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
