Розкол для тварин

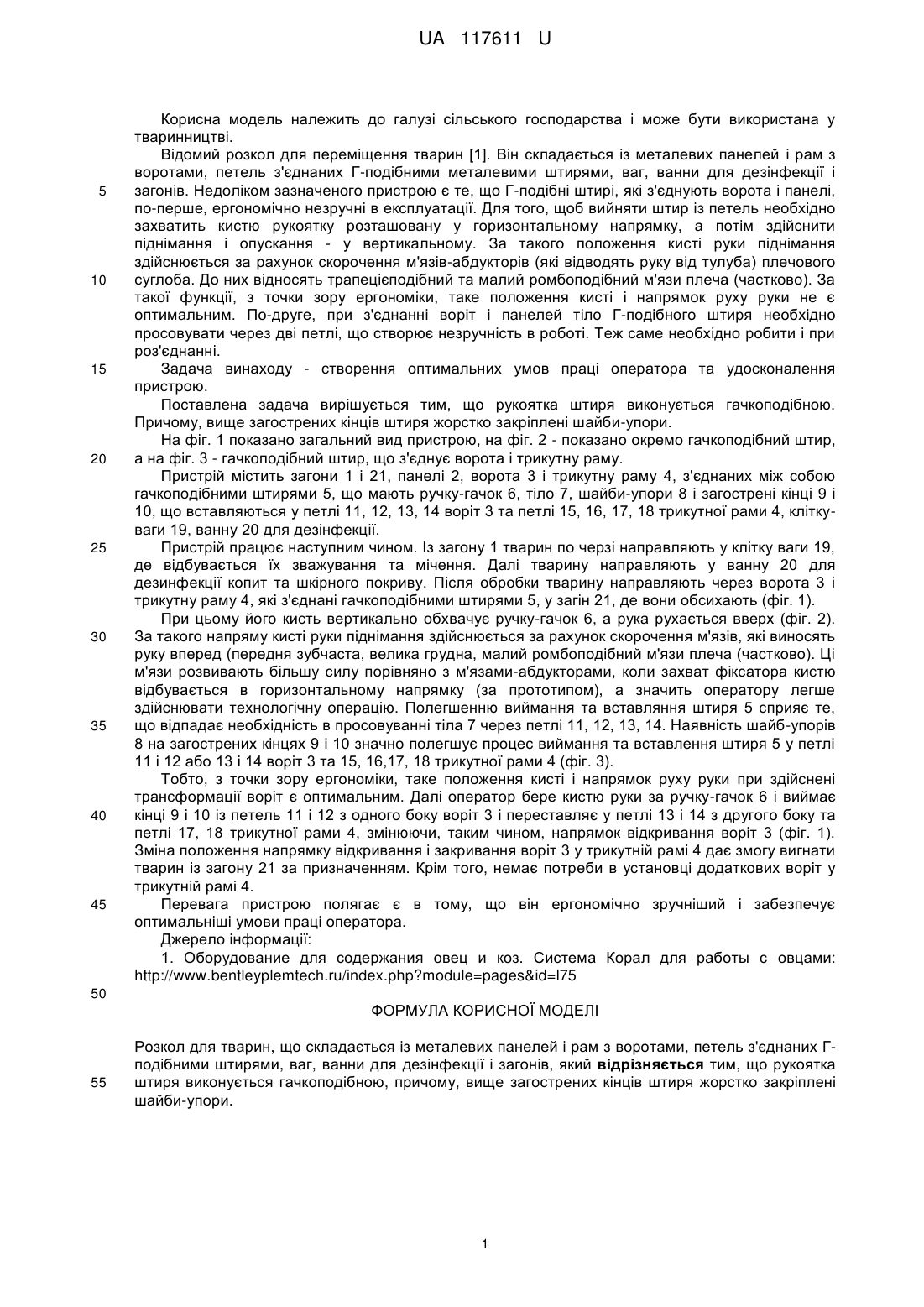

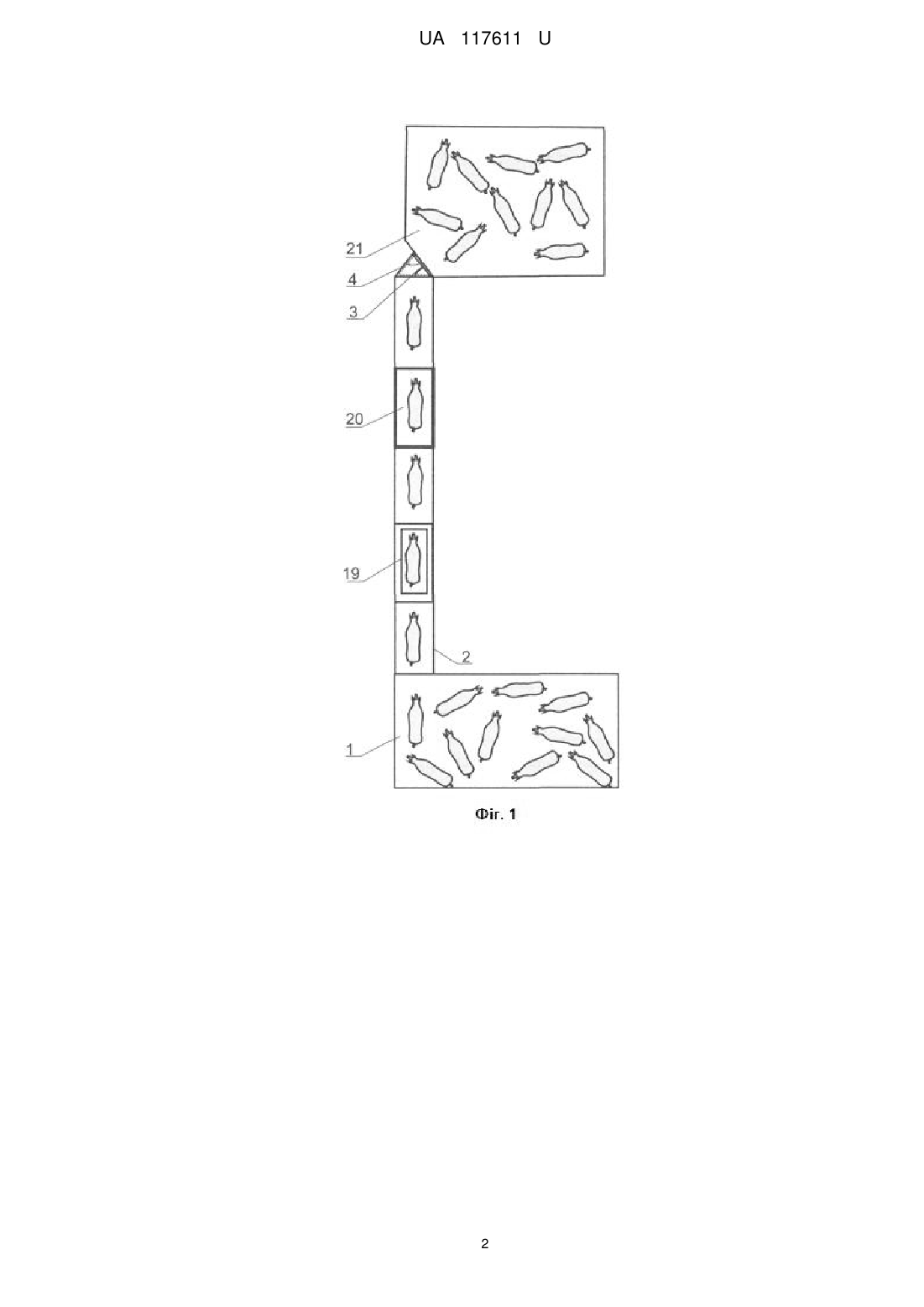

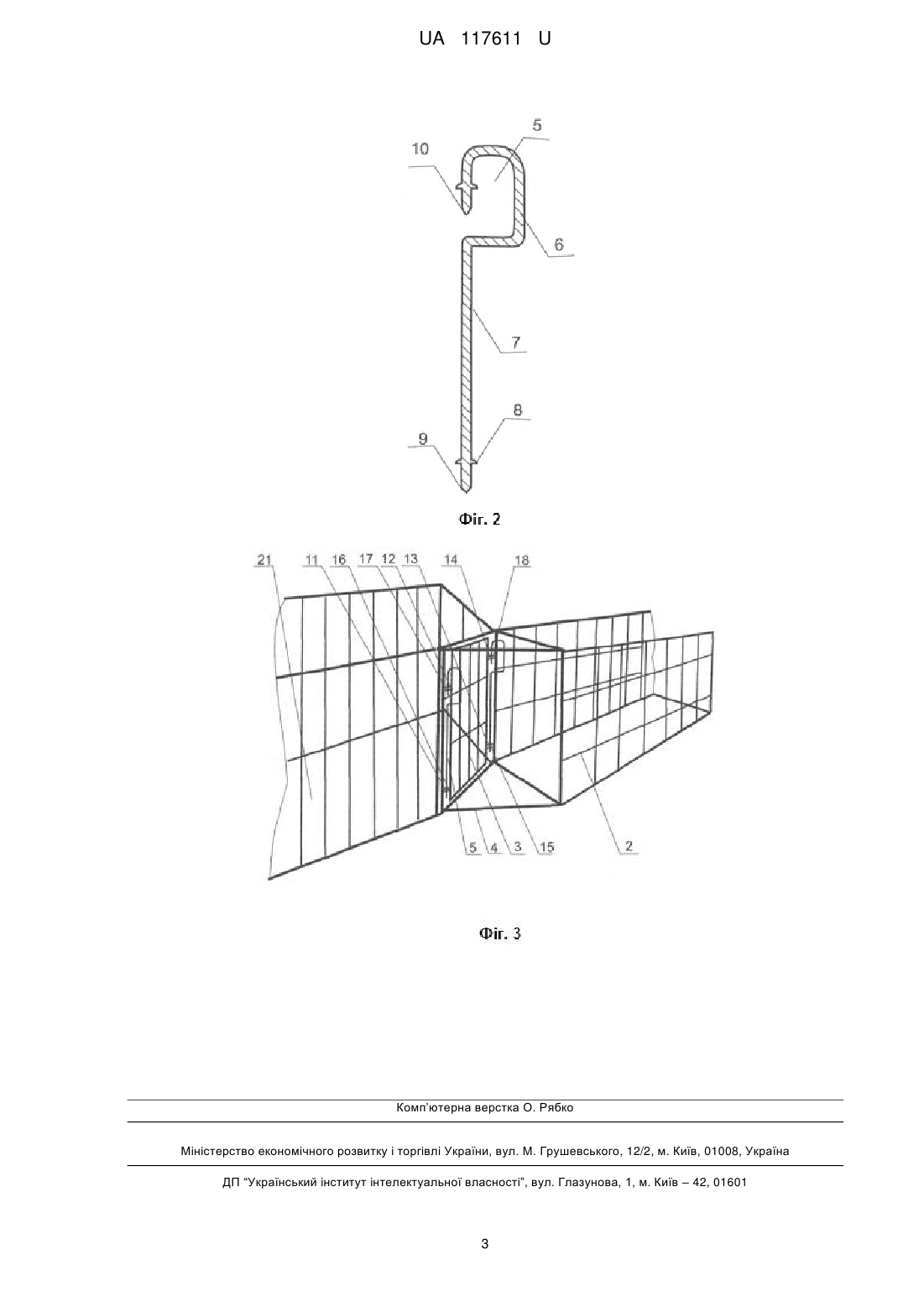

Реферат: Розкол для тварин складається із металевих панелей і рам з воротами, петель з'єднаних Гподібними штирями, ваг, ванни для дезінфекції і загонів. Рукоятка штиря виконується гачкоподібною. Вище загострених кінців штиря жорстко закріплені шайби-упори. UA 117611 U (12) UA 117611 U UA 117611 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільського господарства і може бути використана у тваринництві. Відомий розкол для переміщення тварин [1]. Він складається із металевих панелей і рам з воротами, петель з'єднаних Г-подібними металевими штирями, ваг, ванни для дезінфекції і загонів. Недоліком зазначеного пристрою є те, що Г-подібні штирі, які з'єднують ворота і панелі, по-перше, ергономічно незручні в експлуатації. Для того, щоб вийняти штир із петель необхідно захватить кистю рукоятку розташовану у горизонтальному напрямку, а потім здійснити піднімання і опускання - у вертикальному. За такого положення кисті руки піднімання здійснюється за рахунок скорочення м'язів-абдукторів (які відводять руку від тулуба) плечового суглоба. До них відносять трапецієподібний та малий ромбоподібний м'язи плеча (частково). За такої функції, з точки зору ергономіки, таке положення кисті і напрямок руху руки не є оптимальним. По-друге, при з'єднанні воріт і панелей тіло Г-подібного штиря необхідно просовувати через дві петлі, що створює незручність в роботі. Теж саме необхідно робити і при роз'єднанні. Задача винаходу - створення оптимальних умов праці оператора та удосконалення пристрою. Поставлена задача вирішується тим, що рукоятка штиря виконується гачкоподібною. Причому, вище загострених кінців штиря жорстко закріплені шайби-упори. На фіг. 1 показано загальний вид пристрою, на фіг. 2 - показано окремо гачкоподібний штир, а на фіг. 3 - гачкоподібний штир, що з'єднує ворота і трикутну раму. Пристрій містить загони 1 і 21, панелі 2, ворота 3 і трикутну раму 4, з'єднаних між собою гачкоподібними штирями 5, що мають ручку-гачок 6, тіло 7, шайби-упори 8 і загострені кінці 9 і 10, що вставляються у петлі 11, 12, 13, 14 воріт 3 та петлі 15, 16, 17, 18 трикутної рами 4, кліткуваги 19, ванну 20 для дезінфекції. Пристрій працює наступним чином. Із загону 1 тварин по черзі направляють у клітку ваги 19, де відбувається їх зважування та мічення. Далі тварину направляють у ванну 20 для дезинфекції копит та шкірного покриву. Після обробки тварину направляють через ворота 3 і трикутну раму 4, які з'єднані гачкоподібними штирями 5, у загін 21, де вони обсихають (фіг. 1). При цьому його кисть вертикально обхвачує ручку-гачок 6, а рука рухається вверх (фіг. 2). За такого напряму кисті руки піднімання здійснюється за рахунок скорочення м'язів, які виносять руку вперед (передня зубчаста, велика грудна, малий ромбоподібний м'язи плеча (частково). Ці м'язи розвивають більшу силу порівняно з м'язами-абдукторами, коли захват фіксатора кистю відбувається в горизонтальному напрямку (за прототипом), а значить оператору легше здійснювати технологічну операцію. Полегшенню виймання та вставляння штиря 5 сприяє те, що відпадає необхідність в просовуванні тіла 7 через петлі 11, 12, 13, 14. Наявність шайб-упорів 8 на загострених кінцях 9 і 10 значно полегшує процес виймання та вставлення штиря 5 у петлі 11 і 12 або 13 і 14 воріт 3 та 15, 16,17, 18 трикутної рами 4 (фіг. 3). Тобто, з точки зору ергономіки, таке положення кисті і напрямок руху руки при здійснені трансформації воріт є оптимальним. Далі оператор бере кистю руки за ручку-гачок 6 і виймає кінці 9 і 10 із петель 11 і 12 з одного боку воріт 3 і переставляє у петлі 13 і 14 з другого боку та петлі 17, 18 трикутної рами 4, змінюючи, таким чином, напрямок відкривання воріт 3 (фіг. 1). Зміна положення напрямку відкривання і закривання воріт 3 у трикутній рамі 4 дає змогу вигнати тварин із загону 21 за призначенням. Крім того, немає потреби в установці додаткових воріт у трикутній рамі 4. Перевага пристрою полягає є в тому, що він ергономічно зручніший і забезпечує оптимальніші умови праці оператора. Джерело інформації: 1. Оборудование для содержания овец и коз. Система Корал для работы с овцами: http://www.bentleyplemtech.ru/index.php?module=pages&id=l75 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Розкол для тварин, що складається із металевих панелей і рам з воротами, петель з'єднаних Гподібними штирями, ваг, ванни для дезінфекції і загонів, який відрізняється тим, що рукоятка штиря виконується гачкоподібною, причому, вище загострених кінців штиря жорстко закріплені шайби-упори. 1 UA 117611 U 2 UA 117611 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
