Збірний різальний інструмент

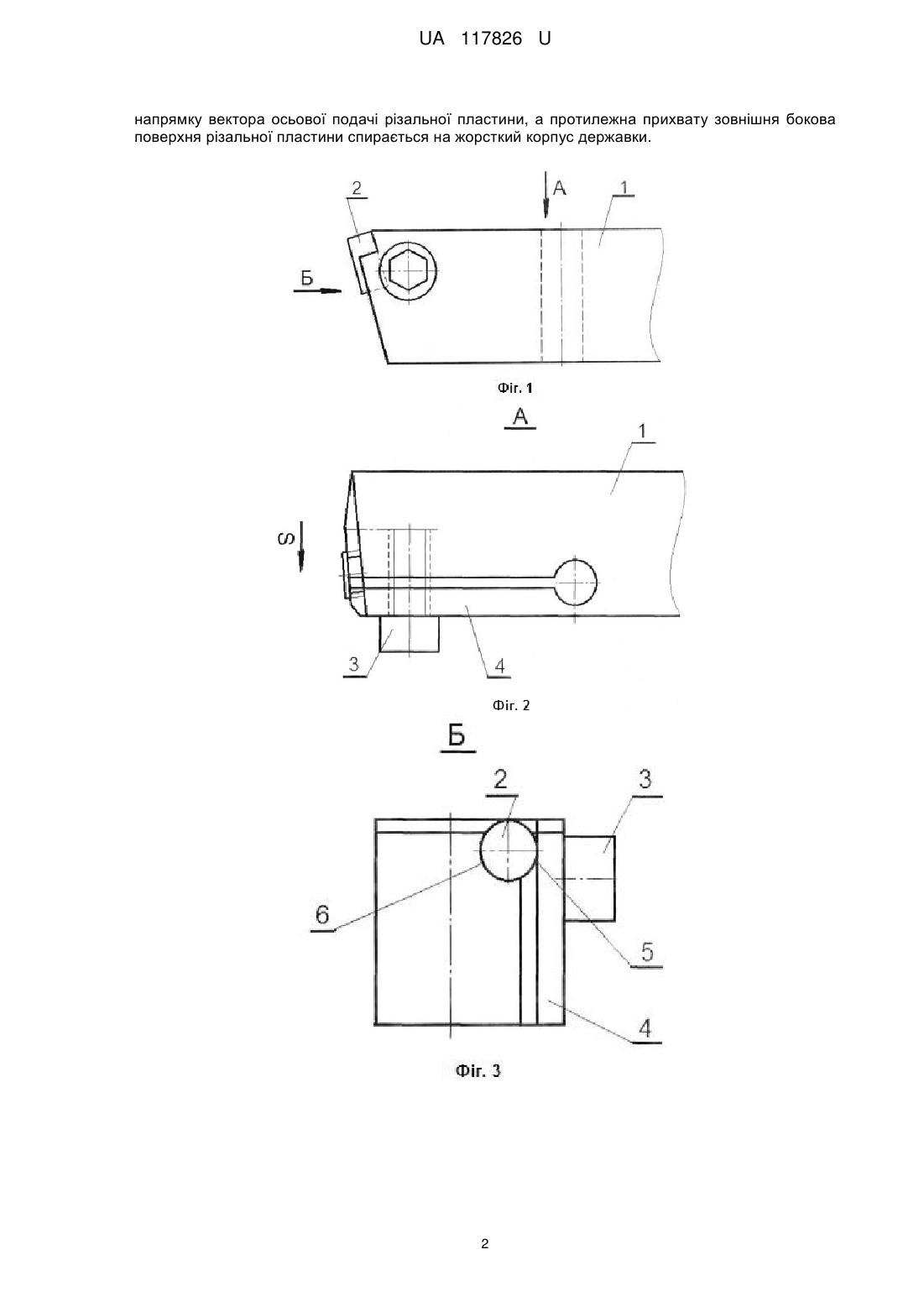

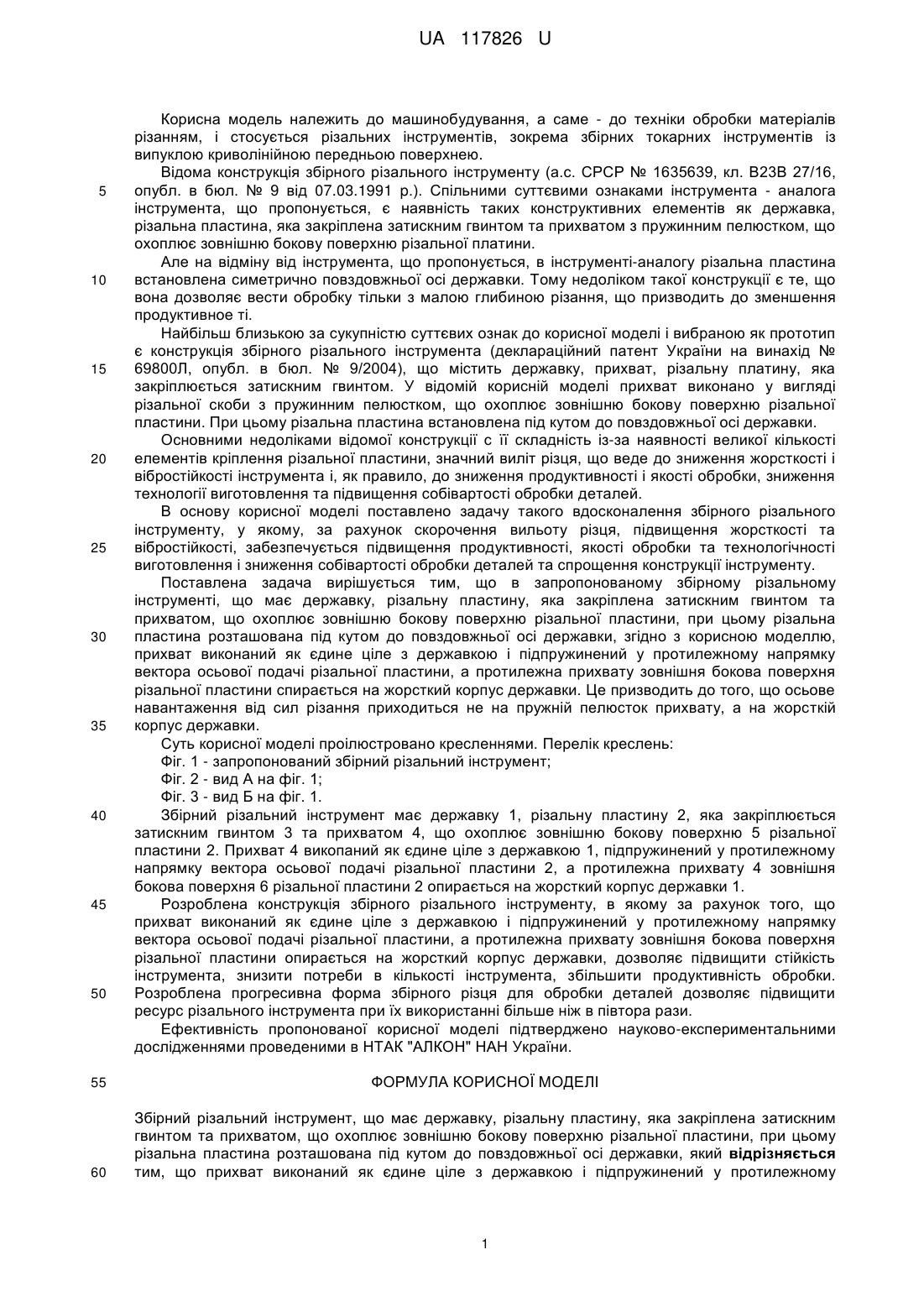

Реферат: Збірний різальний інструмент має державку, різальну пластину, яка закріплена затискним гвинтом та прихватом, що охоплює зовнішню бокову поверхню різальної пластини, при цьому різальна пластина розташована під кутом до повздовжньої осі державки. Прихват виконаний як єдине ціле з державкою і підпружинений у протилежному напрямку вектора осьової подачі різальної пластини, а протилежна прихвату зовнішня бокова поверхня різальної пластини спирається на жорсткий корпус державки. UA 117826 U (12) UA 117826 U UA 117826 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, а саме - до техніки обробки матеріалів різанням, і стосується різальних інструментів, зокрема збірних токарних інструментів із випуклою криволінійною передньою поверхнею. Відома конструкція збірного різального інструменту (а.с. СРСР № 1635639, кл. В23В 27/16, опубл. в бюл. № 9 від 07.03.1991 p.). Спільними суттєвими ознаками інструмента - аналога інструмента, що пропонується, є наявність таких конструктивних елементів як державка, різальна пластина, яка закріплена затискним гвинтом та прихватом з пружинним пелюстком, що охоплює зовнішню бокову поверхню різальної платини. Але на відміну від інструмента, що пропонується, в інструменті-аналогу різальна пластина встановлена симетрично повздовжньої осі державки. Тому недоліком такої конструкції є те, що вона дозволяє вести обробку тільки з малою глибиною різання, що призводить до зменшення продуктивное ті. Найбільш близькою за сукупністю суттєвих ознак до корисної моделі і вибраною як прототип є конструкція збірного різального інструмента (деклараційний патент України на винахід № 69800Л, опубл. в бюл. № 9/2004), що містить державку, прихват, різальну платину, яка закріплюється затискним гвинтом. У відомій корисній моделі прихват виконано у вигляді різальної скоби з пружинним пелюстком, що охоплює зовнішню бокову поверхню різальної пластини. При цьому різальна пластина встановлена під кутом до повздовжньої осі державки. Основними недоліками відомої конструкції с її складність із-за наявності великої кількості елементів кріплення різальної пластини, значний виліт різця, що веде до зниження жорсткості і вібростійкості інструмента і, як правило, до зниження продуктивності і якості обробки, зниження технології виготовлення та підвищення собівартості обробки деталей. В основу корисної моделі поставлено задачу такого вдосконалення збірного різального інструменту, у якому, за рахунок скорочення вильоту різця, підвищення жорсткості та вібростійкості, забезпечується підвищення продуктивності, якості обробки та технологічності виготовлення і зниження собівартості обробки деталей та спрощення конструкції інструменту. Поставлена задача вирішується тим, що в запропонованому збірному різальному інструменті, що має державку, різальну пластину, яка закріплена затискним гвинтом та прихватом, що охоплює зовнішню бокову поверхню різальної пластини, при цьому різальна пластина розташована під кутом до повздовжньої осі державки, згідно з корисною моделлю, прихват виконаний як єдине ціле з державкою і підпружинений у протилежному напрямку вектора осьової подачі різальної пластини, а протилежна прихвату зовнішня бокова поверхня різальної пластини спирається на жорсткий корпус державки. Це призводить до того, що осьове навантаження від сил різання приходиться не на пружній пелюсток прихвату, а на жорсткій корпус державки. Суть корисної моделі проілюстровано кресленнями. Перелік креслень: Фіг. 1 - запропонований збірний різальний інструмент; Фіг. 2 - вид А на фіг. 1; Фіг. 3 - вид Б на фіг. 1. Збірний різальний інструмент має державку 1, різальну пластину 2, яка закріплюється затискним гвинтом 3 та прихватом 4, що охоплює зовнішню бокову поверхню 5 різальної пластини 2. Прихват 4 викопаний як єдине ціле з державкою 1, підпружинений у протилежному напрямку вектора осьової подачі різальної пластини 2, а протилежна прихвату 4 зовнішня бокова поверхня 6 різальної пластини 2 опирається на жорсткий корпус державки 1. Розроблена конструкція збірного різального інструменту, в якому за рахунок того, що прихват виконаний як єдине ціле з державкою і підпружинений у протилежному напрямку вектора осьової подачі різальної пластини, а протилежна прихвату зовнішня бокова поверхня різальної пластини опирається на жорсткий корпус державки, дозволяє підвищити стійкість інструмента, знизити потреби в кількості інструмента, збільшити продуктивність обробки. Розроблена прогресивна форма збірного різця для обробки деталей дозволяє підвищити ресурс різального інструмента при їх використанні більше ніж в півтора рази. Ефективність пропонованої корисної моделі підтверджено науково-експериментальними дослідженнями проведеними в НТАК "АЛКОН" НАН України. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Збірний різальний інструмент, що має державку, різальну пластину, яка закріплена затискним гвинтом та прихватом, що охоплює зовнішню бокову поверхню різальної пластини, при цьому різальна пластина розташована під кутом до повздовжньої осі державки, який відрізняється тим, що прихват виконаний як єдине ціле з державкою і підпружинений у протилежному 1 UA 117826 U напрямку вектора осьової подачі різальної пластини, а протилежна прихвату зовнішня бокова поверхня різальної пластини спирається на жорсткий корпус державки. 2 UA 117826 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
