Зірочка

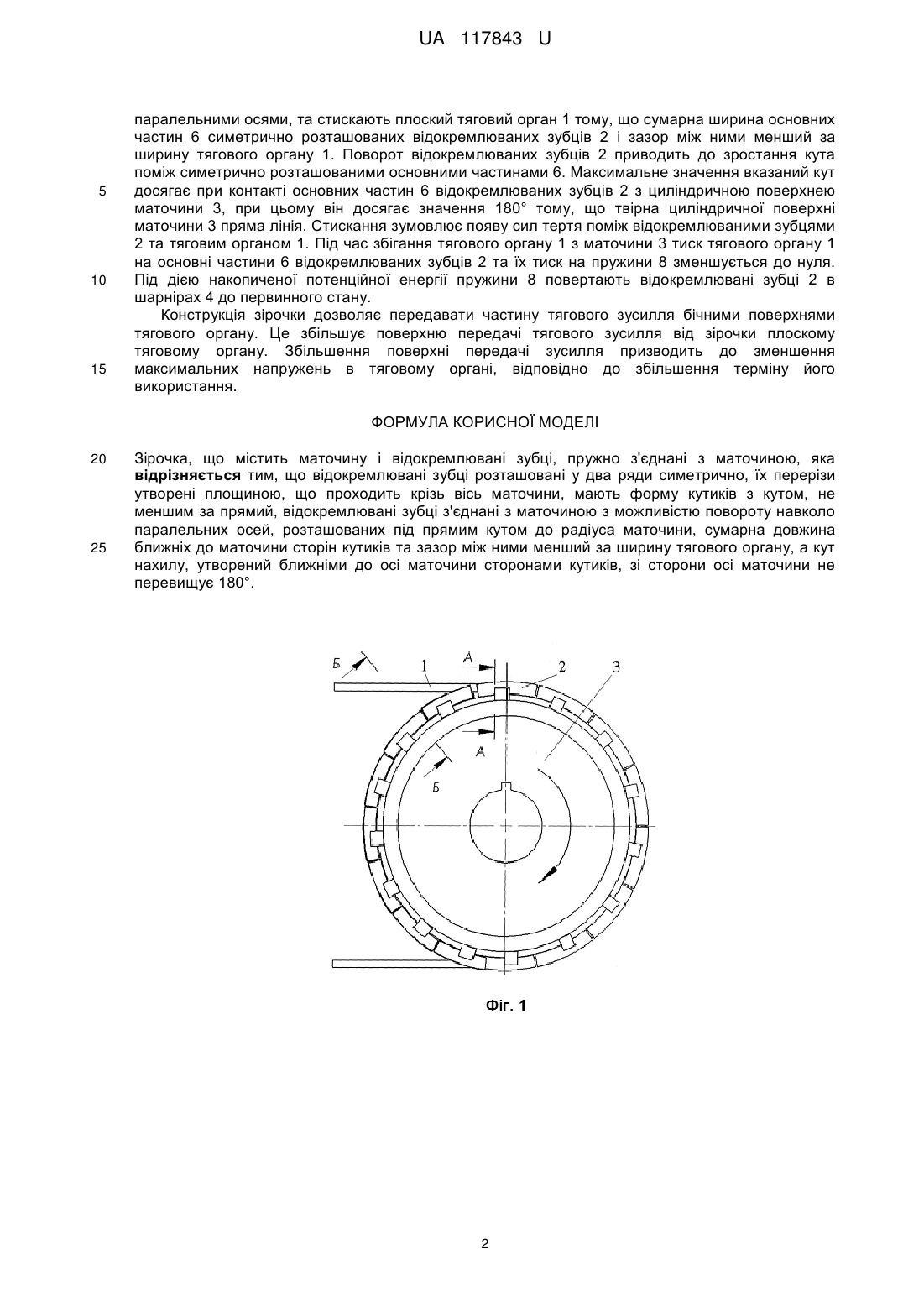

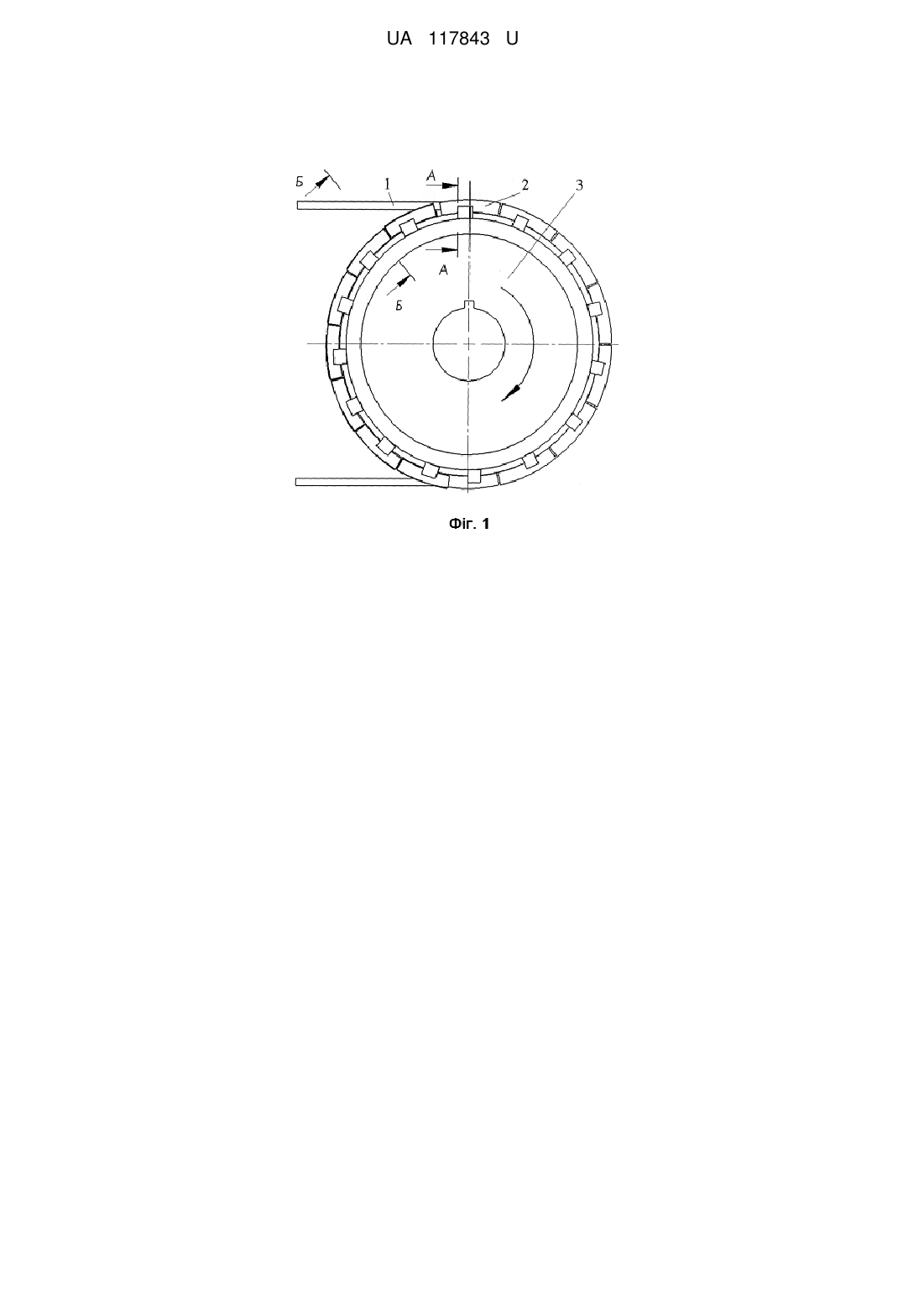

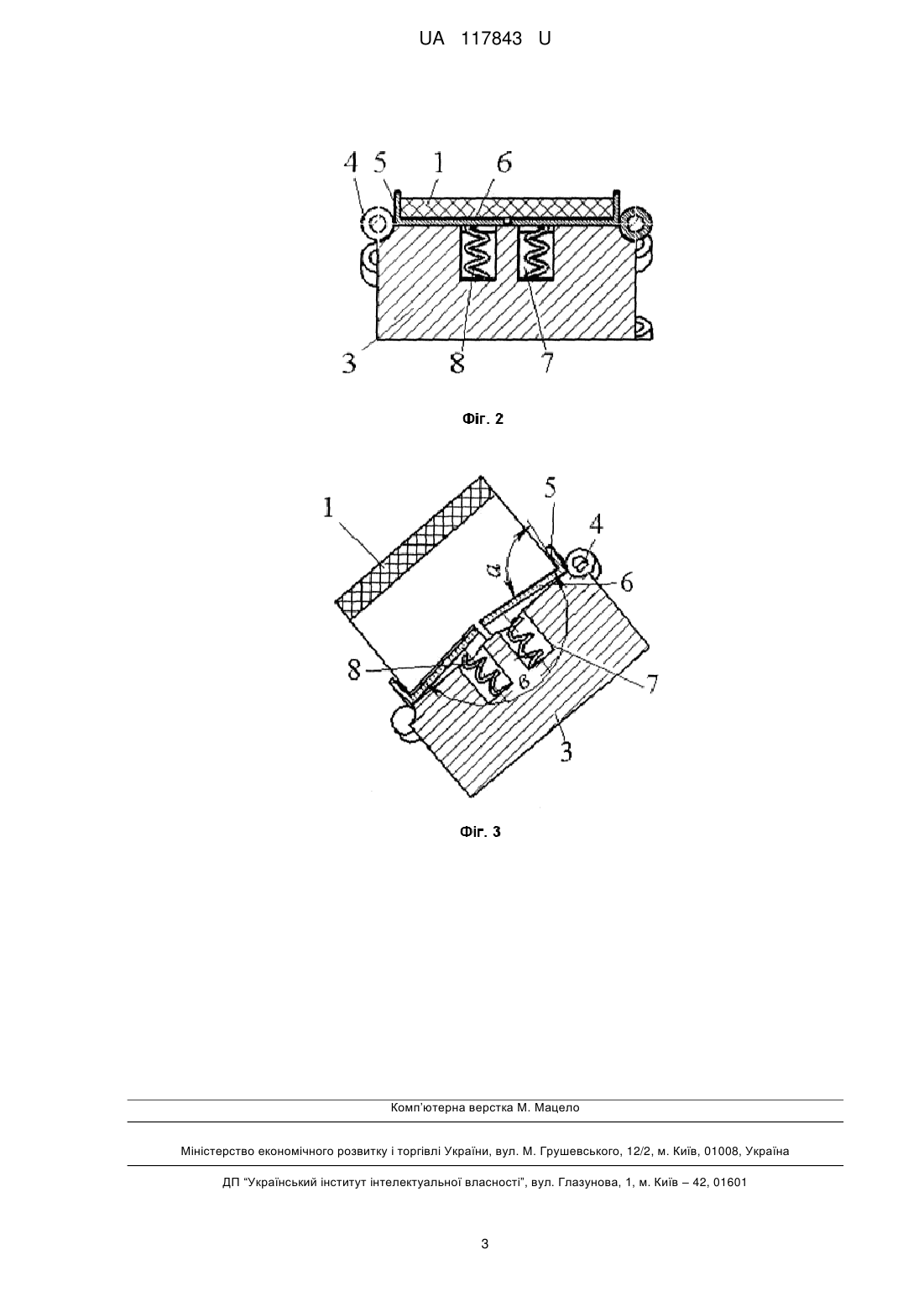

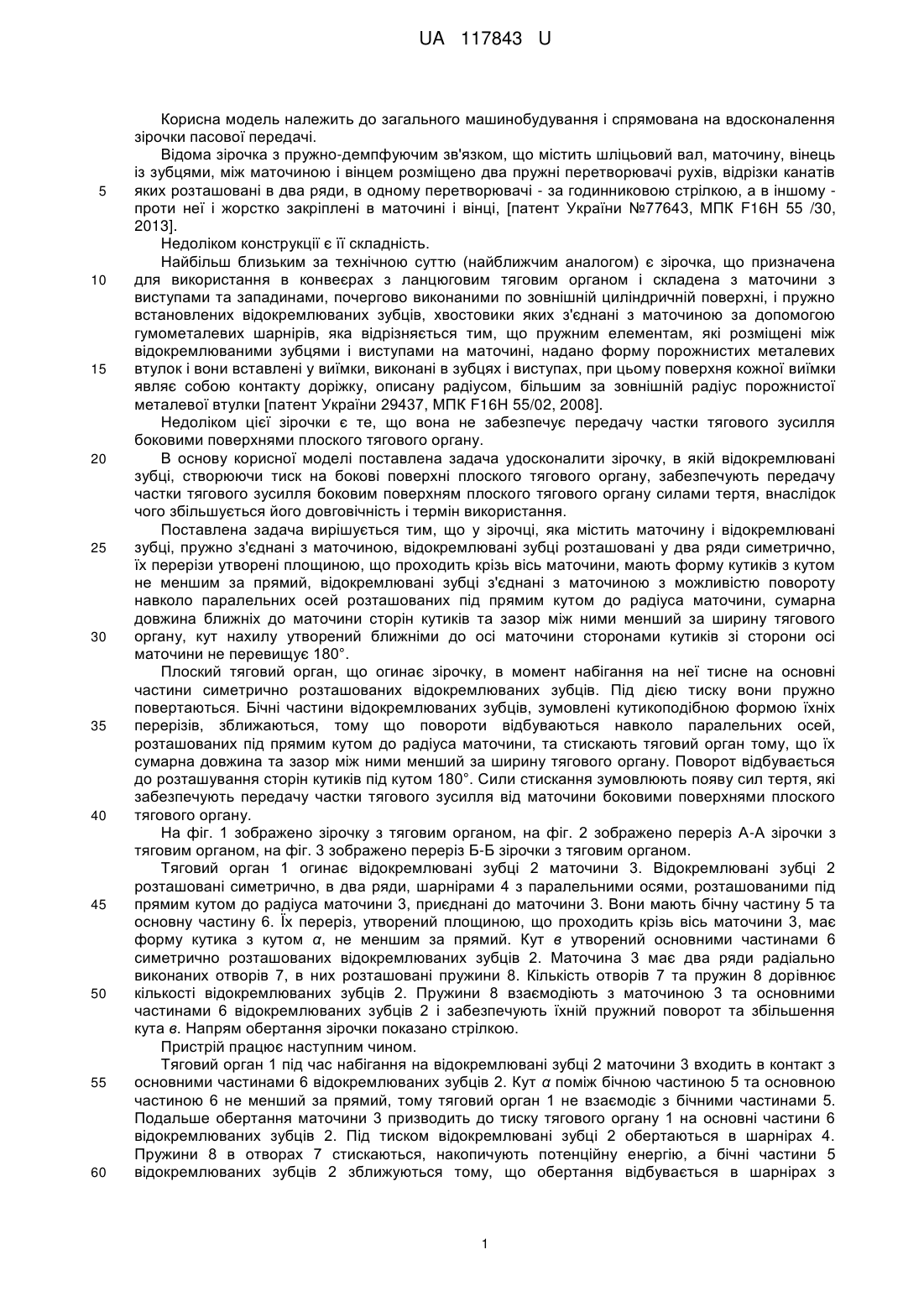

Реферат: Зірочка містить маточину і відокремлювані зубці, пружно з'єднані з маточиною. Відокремлювані зубці розташовані у два ряди симетрично, їх перерізи утворені площиною, що проходить крізь вісь маточини, мають форму кутиків з кутом, не меншим за прямий, відокремлювальні зубці з'єднані з маточиною з можливістю повороту навколо паралельних осей, розташованих під прямим кутом до радіуса маточини. Сумарна довжина ближніх до маточини сторін кутиків та зазор між ними менший за ширину тягового органу, а кут нахилу, утворений ближніми до осі маточини сторонами кутиків, зі сторони осі маточини не перевищує 180°. UA 117843 U (54) ЗІРОЧКА UA 117843 U UA 117843 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до загального машинобудування і спрямована на вдосконалення зірочки пасової передачі. Відома зірочка з пружно-демпфуючим зв'язком, що містить шліцьовий вал, маточину, вінець із зубцями, між маточиною і вінцем розміщено два пружні перетворювачі рухів, відрізки канатів яких розташовані в два ряди, в одному перетворювачі - за годинниковою стрілкою, а в іншому проти неї і жорстко закріплені в маточині і вінці, [патент України №77643, МПК F16H 55 /30, 2013]. Недоліком конструкції є її складність. Найбільш близьким за технічною суттю (найближчим аналогом) є зірочка, що призначена для використання в конвеєрах з ланцюговим тяговим органом і складена з маточини з виступами та западинами, почергово виконаними по зовнішній циліндричній поверхні, і пружно встановлених відокремлюваних зубців, хвостовики яких з'єднані з маточиною за допомогою гумометалевих шарнірів, яка відрізняється тим, що пружним елементам, які розміщені між відокремлюваними зубцями і виступами на маточині, надано форму порожнистих металевих втулок і вони вставлені у виїмки, виконані в зубцях і виступах, при цьому поверхня кожної виїмки являє собою контакту доріжку, описану радіусом, більшим за зовнішній радіус порожнистої металевої втулки [патент України 29437, МПК F16H 55/02, 2008]. Недоліком цієї зірочки є те, що вона не забезпечує передачу частки тягового зусилля боковими поверхнями плоского тягового органу. В основу корисної моделі поставлена задача удосконалити зірочку, в якій відокремлювані зубці, створюючи тиск на бокові поверхні плоского тягового органу, забезпечують передачу частки тягового зусилля боковим поверхням плоского тягового органу силами тертя, внаслідок чого збільшується його довговічність і термін використання. Поставлена задача вирішується тим, що у зірочці, яка містить маточину і відокремлювані зубці, пружно з'єднані з маточиною, відокремлювані зубці розташовані у два ряди симетрично, їх перерізи утворені площиною, що проходить крізь вісь маточини, мають форму кутиків з кутом не меншим за прямий, відокремлювані зубці з'єднані з маточиною з можливістю повороту навколо паралельних осей розташованих під прямим кутом до радіуса маточини, сумарна довжина ближніх до маточини сторін кутиків та зазор між ними менший за ширину тягового органу, кут нахилу утворений ближніми до осі маточини сторонами кутиків зі сторони осі маточини не перевищує 180°. Плоский тяговий орган, що огинає зірочку, в момент набігання на неї тисне на основні частини симетрично розташованих відокремлюваних зубців. Під дією тиску вони пружно повертаються. Бічні частини відокремлюваних зубців, зумовлені кутикоподібною формою їхніх перерізів, зближаються, тому що повороти відбуваються навколо паралельних осей, розташованих під прямим кутом до радіуса маточини, та стискають тяговий орган тому, що їх сумарна довжина та зазор між ними менший за ширину тягового органу. Поворот відбувається до розташування сторін кутиків під кутом 180°. Сили стискання зумовлюють появу сил тертя, які забезпечують передачу частки тягового зусилля від маточини боковими поверхнями плоского тягового органу. На фіг. 1 зображено зірочку з тяговим органом, на фіг. 2 зображено переріз А-А зірочки з тяговим органом, на фіг. 3 зображено переріз Б-Б зірочки з тяговим органом. Тяговий орган 1 огинає відокремлювані зубці 2 маточини 3. Відокремлювані зубці 2 розташовані симетрично, в два ряди, шарнірами 4 з паралельними осями, розташованими під прямим кутом до радіуса маточини 3, приєднані до маточини 3. Вони мають бічну частину 5 та основну частину 6. Їх переріз, утворений площиною, що проходить крізь вісь маточини 3, має форму кутика з кутом α, не меншим за прямий. Кут в утворений основними частинами 6 симетрично розташованих відокремлюваних зубців 2. Маточина 3 має два ряди радіально виконаних отворів 7, в них розташовані пружини 8. Кількість отворів 7 та пружин 8 дорівнює кількості відокремлюваних зубців 2. Пружини 8 взаємодіють з маточиною 3 та основними частинами 6 відокремлюваних зубців 2 і забезпечують їхній пружний поворот та збільшення кута в. Напрям обертання зірочки показано стрілкою. Пристрій працює наступним чином. Тяговий орган 1 під час набігання на відокремлювані зубці 2 маточини 3 входить в контакт з основними частинами 6 відокремлюваних зубців 2. Кут α поміж бічною частиною 5 та основною частиною 6 не менший за прямий, тому тяговий орган 1 не взаємодіє з бічними частинами 5. Подальше обертання маточини 3 призводить до тиску тягового органу 1 на основні частини 6 відокремлюваних зубців 2. Під тиском відокремлювані зубці 2 обертаються в шарнірах 4. Пружини 8 в отворах 7 стискаються, накопичують потенційну енергію, а бічні частини 5 відокремлюваних зубців 2 зближуються тому, що обертання відбувається в шарнірах з 1 UA 117843 U 5 10 15 паралельними осями, та стискають плоский тяговий орган 1 тому, що сумарна ширина основних частин 6 симетрично розташованих відокремлюваних зубців 2 і зазор між ними менший за ширину тягового органу 1. Поворот відокремлюваних зубців 2 приводить до зростання кута поміж симетрично розташованими основними частинами 6. Максимальне значення вказаний кут досягає при контакті основних частин 6 відокремлюваних зубців 2 з циліндричною поверхнею маточини 3, при цьому він досягає значення 180° тому, що твірна циліндричної поверхні маточини 3 пряма лінія. Стискання зумовлює появу сил тертя поміж відокремлюваними зубцями 2 та тяговим органом 1. Під час збігання тягового органу 1 з маточини 3 тиск тягового органу 1 на основні частини 6 відокремлюваних зубців 2 та їх тиск на пружини 8 зменшується до нуля. Під дією накопиченої потенційної енергії пружини 8 повертають відокремлювані зубці 2 в шарнірах 4 до первинного стану. Конструкція зірочки дозволяє передавати частину тягового зусилля бічними поверхнями тягового органу. Це збільшує поверхню передачі тягового зусилля від зірочки плоскому тяговому органу. Збільшення поверхні передачі зусилля призводить до зменшення максимальних напружень в тяговому органі, відповідно до збільшення терміну його використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Зірочка, що містить маточину і відокремлювані зубці, пружно з'єднані з маточиною, яка відрізняється тим, що відокремлювані зубці розташовані у два ряди симетрично, їх перерізи утворені площиною, що проходить крізь вісь маточини, мають форму кутиків з кутом, не меншим за прямий, відокремлювані зубці з'єднані з маточиною з можливістю повороту навколо паралельних осей, розташованих під прямим кутом до радіуса маточини, сумарна довжина ближніх до маточини сторін кутиків та зазор між ними менший за ширину тягового органу, а кут нахилу, утворений ближніми до осі маточини сторонами кутиків, зі сторони осі маточини не перевищує 180°. 2 UA 117843 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
