Атравматичний пристрій з мітками для введення лікувального засобу

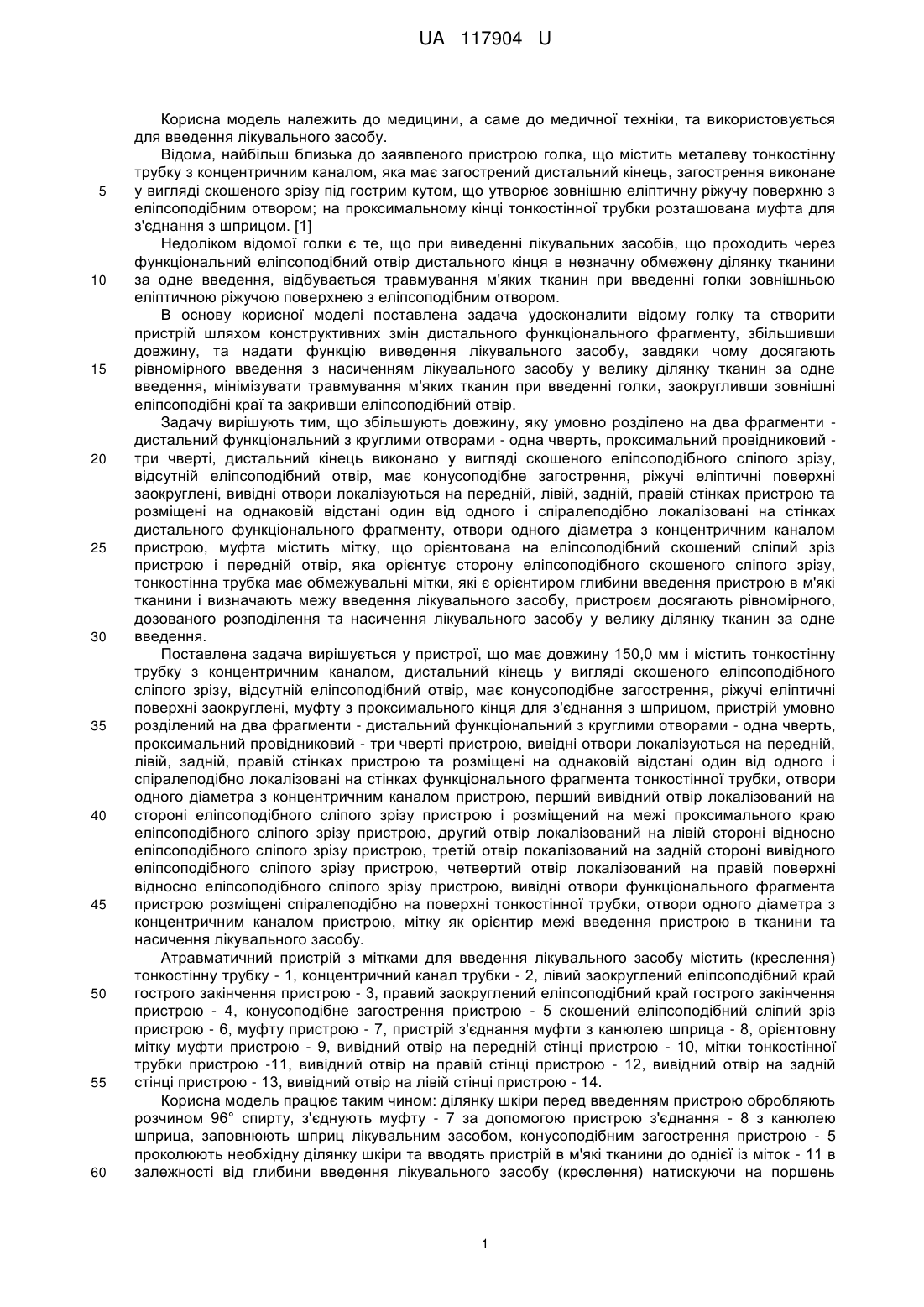

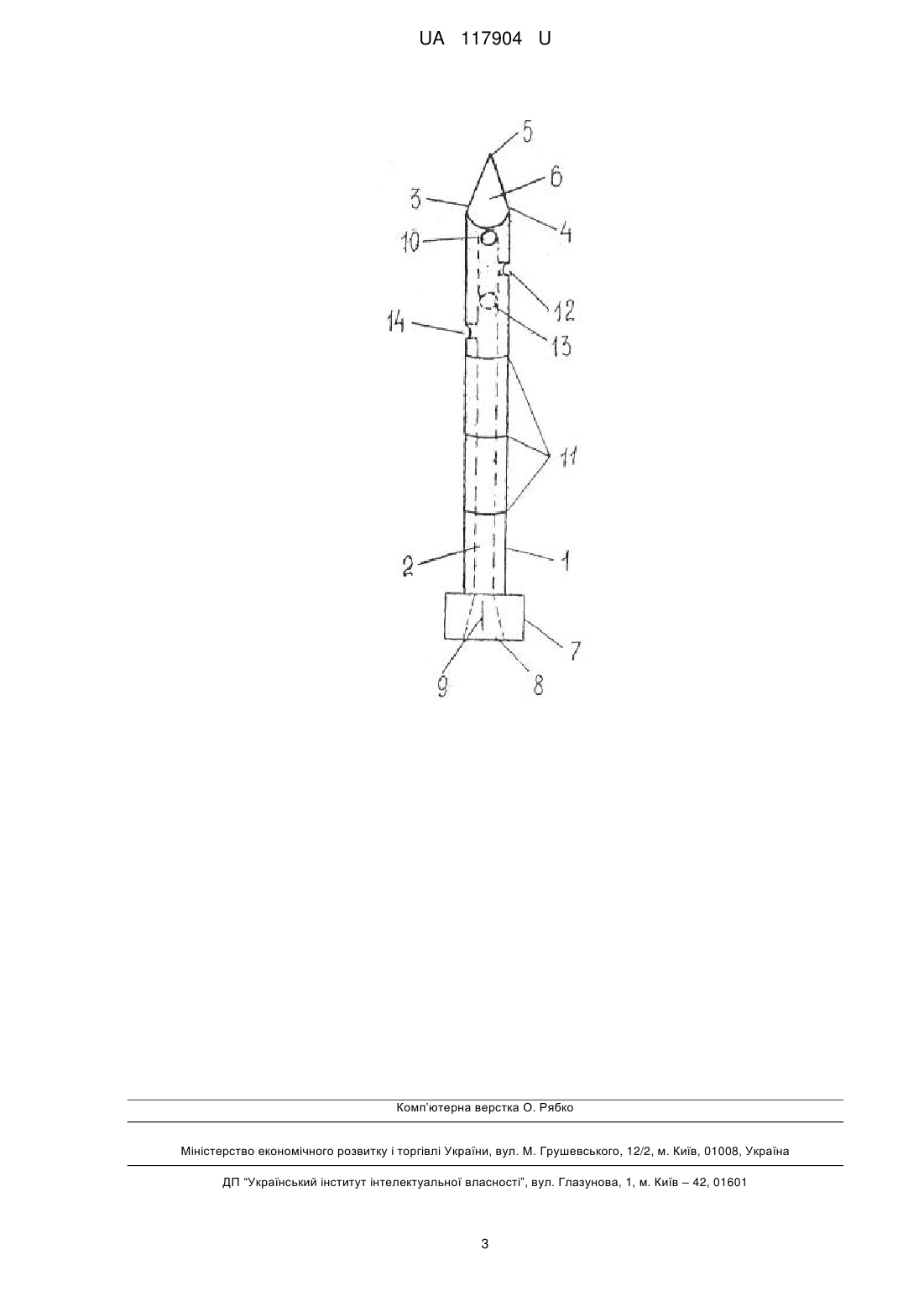

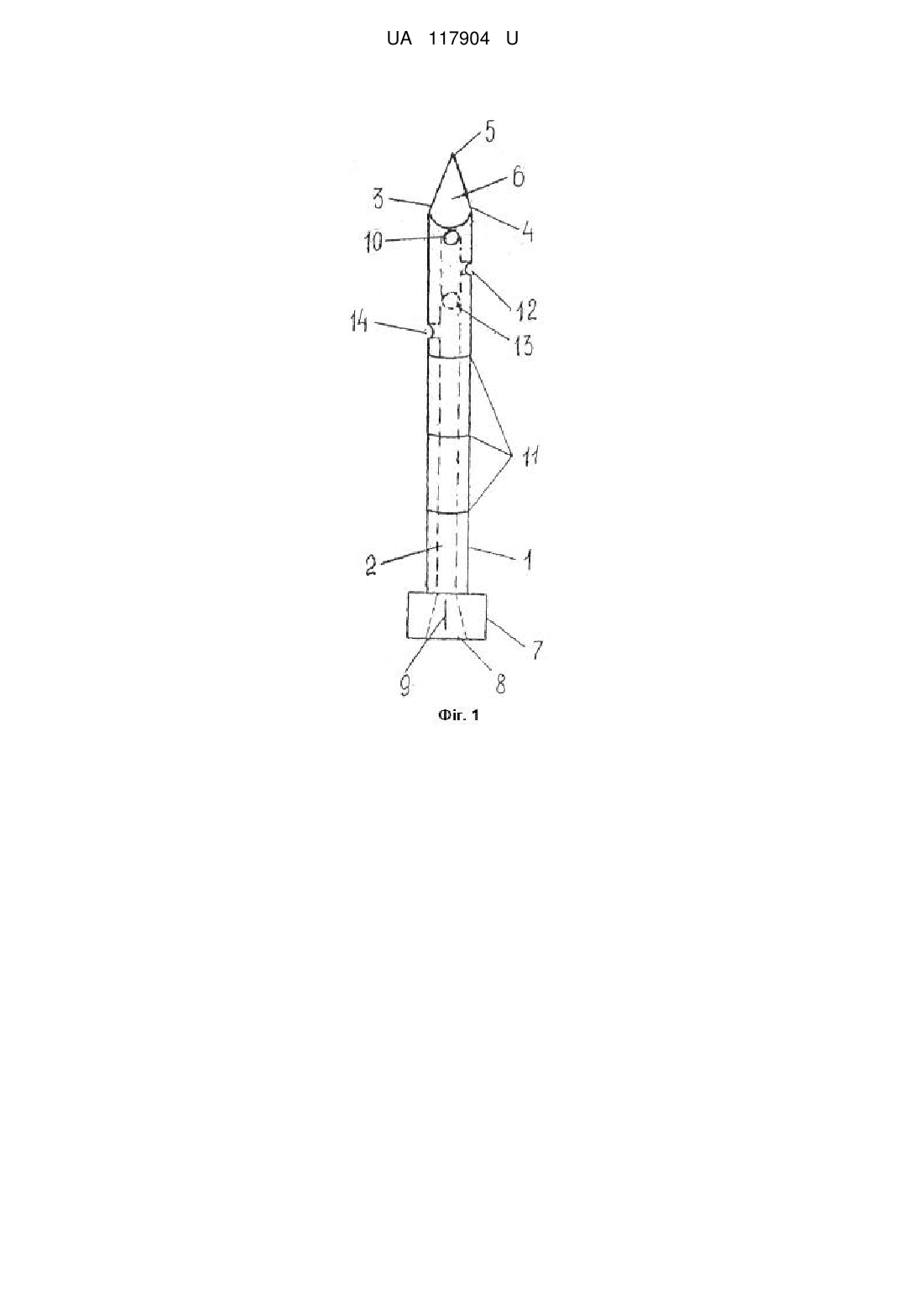

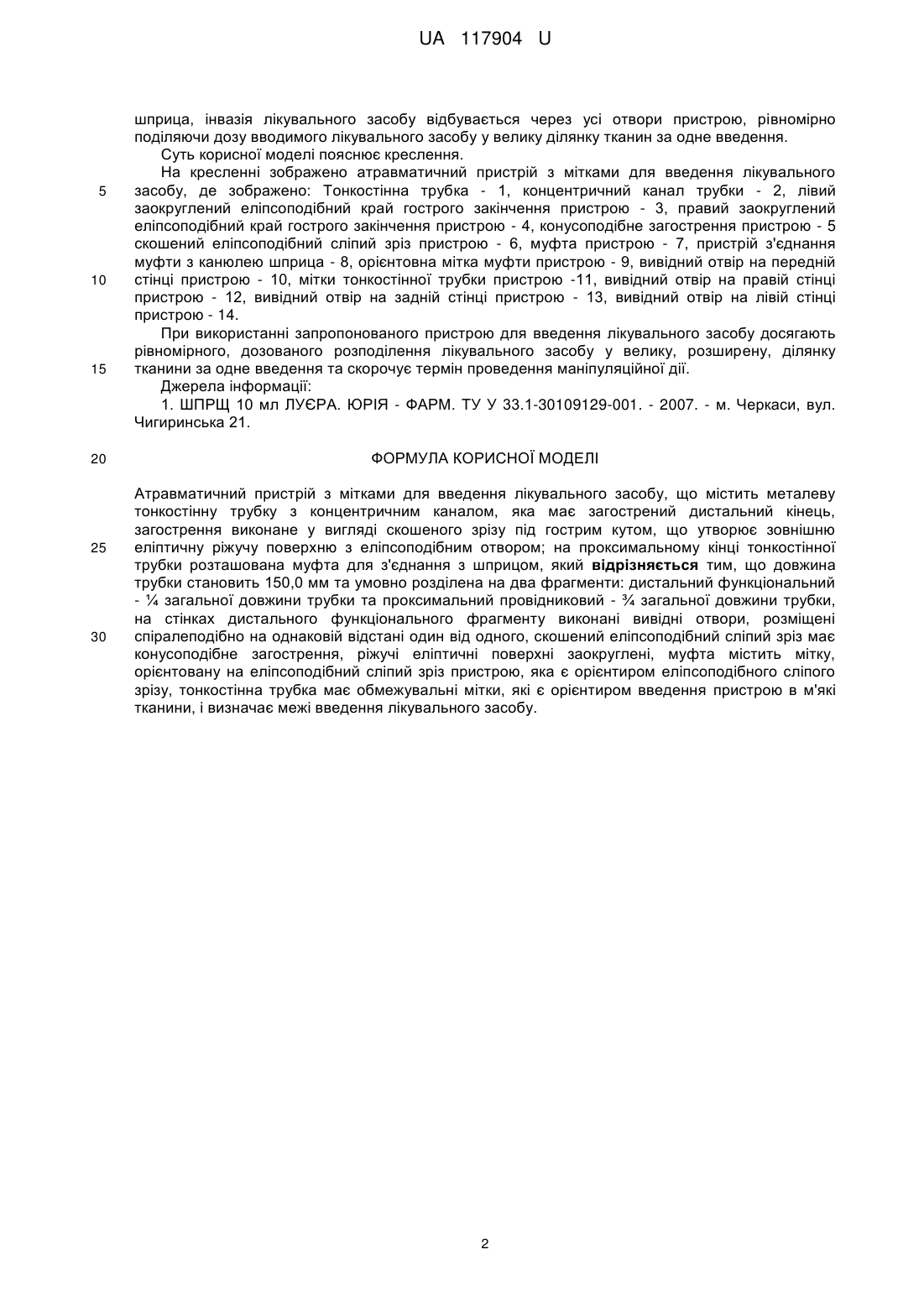

Реферат: UA 117904 U UA 117904 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувального засобу. Відома, найбільш близька до заявленого пристрою голка, що містить металеву тонкостінну трубку з концентричним каналом, яка має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліпсоподібним отвором; на проксимальному кінці тонкостінної трубки розташована муфта для з'єднання з шприцом. [1] Недоліком відомої голки є те, що при виведенні лікувальних засобів, що проходить через функціональний еліпсоподібний отвір дистального кінця в незначну обмежену ділянку тканини за одне введення, відбувається травмування м'яких тканин при введенні голки зовнішньою еліптичною ріжучою поверхнею з еліпсоподібним отвором. В основу корисної моделі поставлена задача удосконалити відому голку та створити пристрій шляхом конструктивних змін дистального функціонального фрагменту, збільшивши довжину, та надати функцію виведення лікувального засобу, завдяки чому досягають рівномірного введення з насиченням лікувального засобу у велику ділянку тканин за одне введення, мінімізувати травмування м'яких тканин при введенні голки, заокругливши зовнішні еліпсоподібні краї та закривши еліпсоподібний отвір. Задачу вирішують тим, що збільшують довжину, яку умовно розділено на два фрагменти дистальний функціональний з круглими отворами - одна чверть, проксимальний провідниковий три чверті, дистальний кінець виконано у вигляді скошеного еліпсоподібного сліпого зрізу, відсутній еліпсоподібний отвір, має конусоподібне загострення, ріжучі еліптичні поверхні заокруглені, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою та розміщені на однаковій відстані один від одного і спіралеподібно локалізовані на стінках дистального функціонального фрагменту, отвори одного діаметра з концентричним каналом пристрою, муфта містить мітку, що орієнтована на еліпсоподібний скошений сліпий зріз пристрою і передній отвір, яка орієнтує сторону еліпсоподібного скошеного сліпого зрізу, тонкостінна трубка має обмежувальні мітки, які є орієнтиром глибини введення пристрою в м'які тканини і визначають межу введення лікувального засобу, пристроєм досягають рівномірного, дозованого розподілення та насичення лікувального засобу у велику ділянку тканин за одне введення. Поставлена задача вирішується у пристрої, що має довжину 150,0 мм і містить тонкостінну трубку з концентричним каналом, дистальний кінець у вигляді скошеного еліпсоподібного сліпого зрізу, відсутній еліпсоподібний отвір, має конусоподібне загострення, ріжучі еліптичні поверхні заокруглені, муфту з проксимального кінця для з'єднання з шприцом, пристрій умовно розділений на два фрагменти - дистальний функціональний з круглими отворами - одна чверть, проксимальний провідниковий - три чверті пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою та розміщені на однаковій відстані один від одного і спіралеподібно локалізовані на стінках функціонального фрагмента тонкостінної трубки, отвори одного діаметра з концентричним каналом пристрою, перший вивідний отвір локалізований на стороні еліпсоподібного сліпого зрізу пристрою і розміщений на межі проксимального краю еліпсоподібного сліпого зрізу пристрою, другий отвір локалізований на лівій стороні відносно еліпсоподібного сліпого зрізу пристрою, третій отвір локалізований на задній стороні вивідного еліпсоподібного сліпого зрізу пристрою, четвертий отвір локалізований на правій поверхні відносно еліпсоподібного сліпого зрізу пристрою, вивідні отвори функціонального фрагмента пристрою розміщені спіралеподібно на поверхні тонкостінної трубки, отвори одного діаметра з концентричним каналом пристрою, мітку як орієнтир межі введення пристрою в тканини та насичення лікувального засобу. Атравматичний пристрій з мітками для введення лікувального засобу містить (креслення) тонкостінну трубку - 1, концентричний канал трубки - 2, лівий заокруглений еліпсоподібний край гострого закінчення пристрою - 3, правий заокруглений еліпсоподібний край гострого закінчення пристрою - 4, конусоподібне загострення пристрою - 5 скошений еліпсоподібний сліпий зріз пристрою - 6, муфту пристрою - 7, пристрій з'єднання муфти з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідний отвір на передній стінці пристрою - 10, мітки тонкостінної трубки пристрою -11, вивідний отвір на правій стінці пристрою - 12, вивідний отвір на задній стінці пристрою - 13, вивідний отвір на лівій стінці пристрою - 14. Корисна модель працює таким чином: ділянку шкіри перед введенням пристрою обробляють розчином 96° спирту, з'єднують муфту - 7 за допомогою пристрою з'єднання - 8 з канюлею шприца, заповнюють шприц лікувальним засобом, конусоподібним загострення пристрою - 5 проколюють необхідну ділянку шкіри та вводять пристрій в м'які тканини до однієї із міток - 11 в залежності від глибини введення лікувального засобу (креслення) натискуючи на поршень 1 UA 117904 U 5 10 15 20 25 30 шприца, інвазія лікувального засобу відбувається через усі отвори пристрою, рівномірно поділяючи дозу вводимого лікувального засобу у велику ділянку тканин за одне введення. Суть корисної моделі пояснює креслення. На кресленні зображено атравматичний пристрій з мітками для введення лікувального засобу, де зображено: Тонкостінна трубка - 1, концентричний канал трубки - 2, лівий заокруглений еліпсоподібний край гострого закінчення пристрою - 3, правий заокруглений еліпсоподібний край гострого закінчення пристрою - 4, конусоподібне загострення пристрою - 5 скошений еліпсоподібний сліпий зріз пристрою - 6, муфта пристрою - 7, пристрій з'єднання муфти з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідний отвір на передній стінці пристрою - 10, мітки тонкостінної трубки пристрою -11, вивідний отвір на правій стінці пристрою - 12, вивідний отвір на задній стінці пристрою - 13, вивідний отвір на лівій стінці пристрою - 14. При використанні запропонованого пристрою для введення лікувального засобу досягають рівномірного, дозованого розподілення лікувального засобу у велику, розширену, ділянку тканини за одне введення та скорочує термін проведення маніпуляційної дії. Джерела інформації: 1. ШПРЩ 10 мл ЛУЄРА. ЮРІЯ - ФАРМ. ТУ У 33.1-30109129-001. - 2007. - м. Черкаси, вул. Чигиринська 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Атравматичний пристрій з мітками для введення лікувального засобу, що містить металеву тонкостінну трубку з концентричним каналом, яка має загострений дистальний кінець, загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліпсоподібним отвором; на проксимальному кінці тонкостінної трубки розташована муфта для з'єднання з шприцом, який відрізняється тим, що довжина трубки становить 150,0 мм та умовно розділена на два фрагменти: дистальний функціональний - ¼ загальної довжини трубки та проксимальний провідниковий - ¾ загальної довжини трубки, на стінках дистального функціонального фрагменту виконані вивідні отвори, розміщені спіралеподібно на однаковій відстані один від одного, скошений еліпсоподібний сліпий зріз має конусоподібне загострення, ріжучі еліптичні поверхні заокруглені, муфта містить мітку, орієнтовану на еліпсоподібний сліпий зріз пристрою, яка є орієнтиром еліпсоподібного сліпого зрізу, тонкостінна трубка має обмежувальні мітки, які є орієнтиром введення пристрою в м'які тканини, і визначає межі введення лікувального засобу. 2 UA 117904 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
