Подрібнювач рослинних стебел на поверхні поля

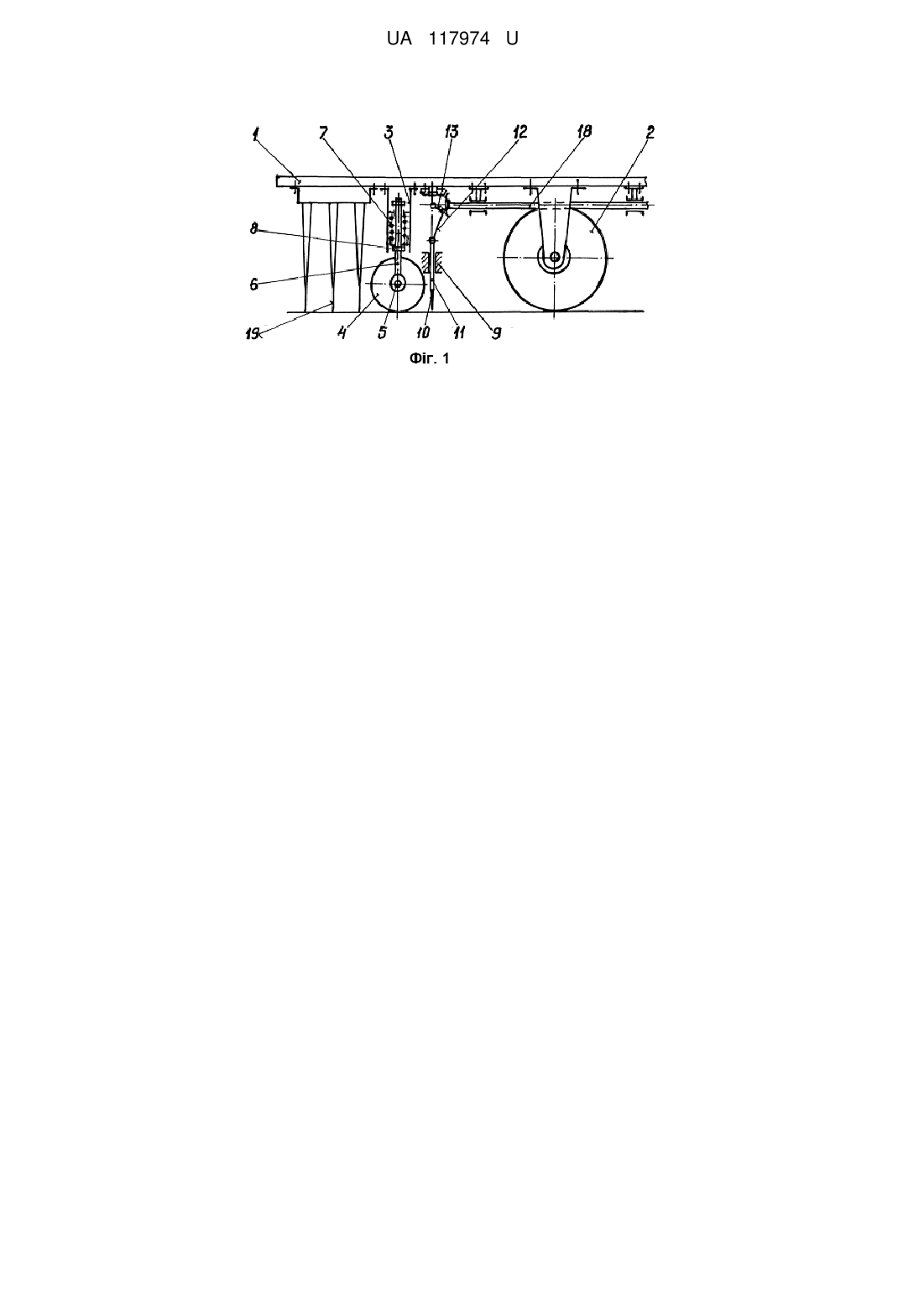

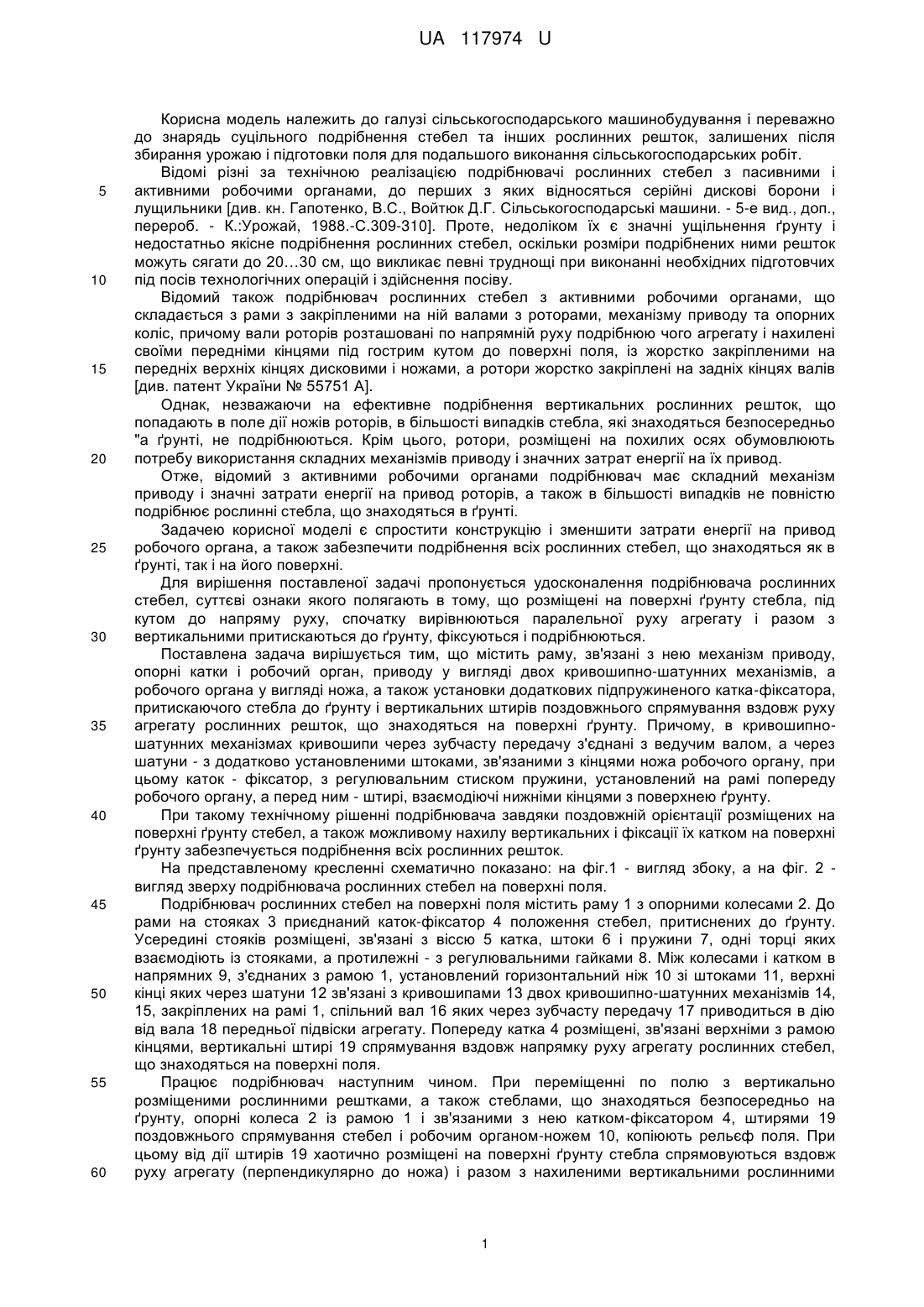

Реферат: Подрібнювач рослинних стебел на поверхні поля містить раму, зв'язані з нею механізм приводу, опорні колеса і робочий орган. Привод виконаний у вигляді двох кривошипношатунних механізмів, кривошипи яких через зубчасту передачу з'єднані з ведучим валом, а через шатуни - з додатково установленими штоками, ув'язаними з кінцями ножа робочого органу. Додатково перед робочим органом на рамі розміщений підпружинений каток-фіксатор стебел, перед яким на рамі розміщені вертикальні штирі поздовжнього спрямування вздовж руху агрегату рослинних решток, що знаходяться на поверхні поля. UA 117974 U (12) UA 117974 U UA 117974 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і переважно до знарядь суцільного подрібнення стебел та інших рослинних решток, залишених після збирання урожаю і підготовки поля для подальшого виконання сільськогосподарських робіт. Відомі різні за технічною реалізацією подрібнювачі рослинних стебел з пасивними і активними робочими органами, до перших з яких відносяться серійні дискові борони і лущильники [див. кн. Гапотенко, B.C., Войтюк Д.Г. Сільськогосподарські машини. - 5-е вид., доп., перероб. - К.:Урожай, 1988.-С.309-310]. Проте, недоліком їх є значні ущільнення ґрунту і недостатньо якісне подрібнення рослинних стебел, оскільки розміри подрібнених ними решток можуть сягати до 20…30 см, що викликає певні труднощі при виконанні необхідних підготовчих під посів технологічних операцій і здійснення посіву. Відомий також подрібнювач рослинних стебел з активними робочими органами, що складається з рами з закріпленими на ній валами з роторами, механізму приводу та опорних коліс, причому вали роторів розташовані по напрямній руху подрібнюю чого агрегату і нахилені своїми передніми кінцями під гострим кутом до поверхні поля, із жорстко закріпленими на передніх верхніх кінцях дисковими і ножами, а ротори жорстко закріплені на задніх кінцях валів [див. патент України № 55751 А]. Однак, незважаючи на ефективне подрібнення вертикальних рослинних решток, що попадають в поле дії ножів роторів, в більшості випадків стебла, які знаходяться безпосередньо "а ґрунті, не подрібнюються. Крім цього, ротори, розміщені на похилих осях обумовлюють потребу використання складних механізмів приводу і значних затрат енергії на їх привод. Отже, відомий з активними робочими органами подрібнювач має складний механізм приводу і значні затрати енергії на привод роторів, а також в більшості випадків не повністю подрібнює рослинні стебла, що знаходяться в ґрунті. Задачею корисної моделі є спростити конструкцію і зменшити затрати енергії на привод робочого органа, а також забезпечити подрібнення всіх рослинних стебел, що знаходяться як в ґрунті, так і на його поверхні. Для вирішення поставленої задачі пропонується удосконалення подрібнювача рослинних стебел, суттєві ознаки якого полягають в тому, що розміщені на поверхні ґрунту стебла, під кутом до напряму руху, спочатку вирівнюються паралельної руху агрегату і разом з вертикальними притискаються до ґрунту, фіксуються і подрібнюються. Поставлена задача вирішується тим, що містить раму, зв'язані з нею механізм приводу, опорні катки і робочий орган, приводу у вигляді двох кривошипно-шатунних механізмів, а робочого органа у вигляді ножа, а також установки додаткових підпружиненого катка-фіксатора, притискаючого стебла до ґрунту і вертикальних штирів поздовжнього спрямування вздовж руху агрегату рослинних решток, що знаходяться на поверхні ґрунту. Причому, в кривошипношатунних механізмах кривошипи через зубчасту передачу з'єднані з ведучим валом, а через шатуни - з додатково установленими штоками, зв'язаними з кінцями ножа робочого органу, при цьому каток - фіксатор, з регулювальним стиском пружини, установлений на рамі попереду робочого органу, а перед ним - штирі, взаємодіючі нижніми кінцями з поверхнею ґрунту. При такому технічному рішенні подрібнювача завдяки поздовжній орієнтації розміщених на поверхні ґрунту стебел, а також можливому нахилу вертикальних і фіксації їх катком на поверхні ґрунту забезпечується подрібнення всіх рослинних решток. На представленому кресленні схематично показано: на фіг.1 - вигляд збоку, а на фіг. 2 вигляд зверху подрібнювача рослинних стебел на поверхні поля. Подрібнювач рослинних стебел на поверхні поля містить раму 1 з опорними колесами 2. До рами на стояках 3 приєднаний каток-фіксатор 4 положення стебел, притиснених до ґрунту. Усередині стояків розміщені, зв'язані з віссю 5 катка, штоки 6 і пружини 7, одні торці яких взаємодіють із стояками, а протилежні - з регулювальними гайками 8. Між колесами і катком в напрямних 9, з'єднаних з рамою 1, установлений горизонтальний ніж 10 зі штоками 11, верхні кінці яких через шатуни 12 зв'язані з кривошипами 13 двох кривошипно-шатунних механізмів 14, 15, закріплених на рамі 1, спільний вал 16 яких через зубчасту передачу 17 приводиться в дію від вала 18 передньої підвіски агрегату. Попереду катка 4 розміщені, зв'язані верхніми з рамою кінцями, вертикальні штирі 19 спрямування вздовж напрямку руху агрегату рослинних стебел, що знаходяться на поверхні поля. Працює подрібнювач наступним чином. При переміщенні по полю з вертикально розміщеними рослинними рештками, а також стеблами, що знаходяться безпосередньо на ґрунту, опорні колеса 2 із рамою 1 і зв'язаними з нею катком-фіксатором 4, штирями 19 поздовжнього спрямування стебел і робочим органом-ножем 10, копіюють рельєф поля. При цьому від дії штирів 19 хаотично розміщені на поверхні ґрунту стебла спрямовуються вздовж руху агрегату (перпендикулярно до ножа) і разом з нахиленими вертикальними рослинними 1 UA 117974 U 5 10 рештками притискаються катком 4 до ґрунту і фіксуються в нерухомому положенні. Горизонтальний ніж 10, який одержує привод від вала 18 через зубчасту передачу 17, спільний вал 16 і кривошипно-шатунні механізми 14, 15, здійснюючи зворотно-вертикальні переміщення, забезпечує подрібнення всіх зафіксованих стебел на поверхні поля. Зусилля фіксації стебел залежить від ваги катка 4 і зусилля стиснених пружин 7, яке регулюється гайками 8, а довжина подрібнених стебел - від швидкості руху агрегату і частоти обертання привода робочого органу. Таким чином, застосування запропонованого подрібнювача спрощеної конструкції і незначної затрати енергії на привод робочого органу забезпечить інтенсивне подрібнення всіх рослинних стебел, що знаходяться на поверхні поля без надмірного її ущільнення і руйнування структури ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Подрібнювач рослинних стебел на поверхні поля, що містить раму, зв'язані з нею механізм приводу, опорні колеса і робочий орган, який відрізняється тим, що привод виконаний у вигляді двох кривошипно-шатунних механізмів, кривошипи яких через зубчасту передачу з'єднані з ведучим валом, а через шатуни - з додатково установленими штоками, ув'язаними з кінцями ножа робочого органу, перед яким додатково розміщені підпружинений каток-фіксатор стебел, а перед ним - вертикальні штирі поздовжнього спрямування вздовж руху агрегата рослинних решток, що знаходяться на поверхні поля. 2 UA 117974 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
