Подрібнювач рослинних решток на поверхні поля (умс)

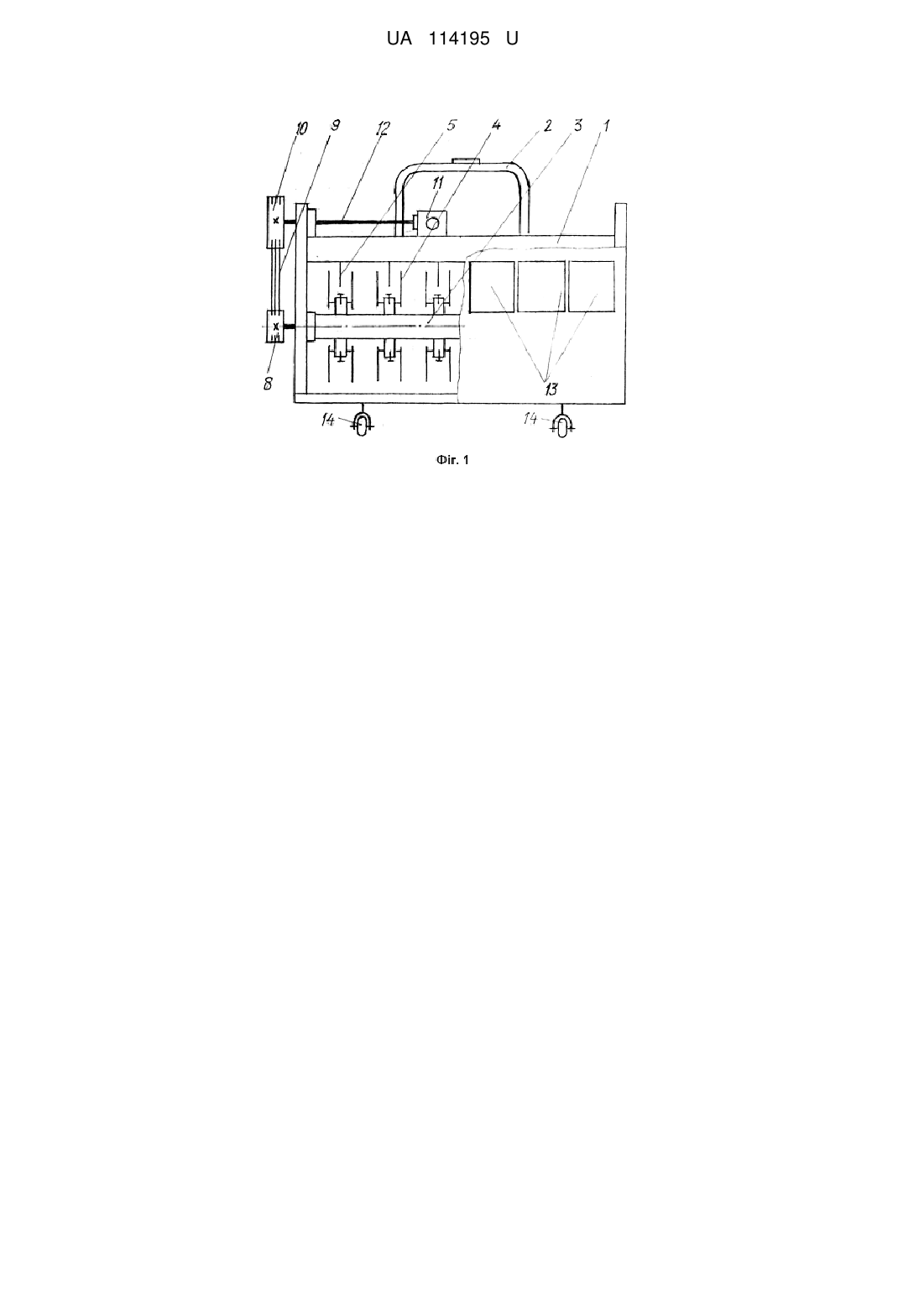

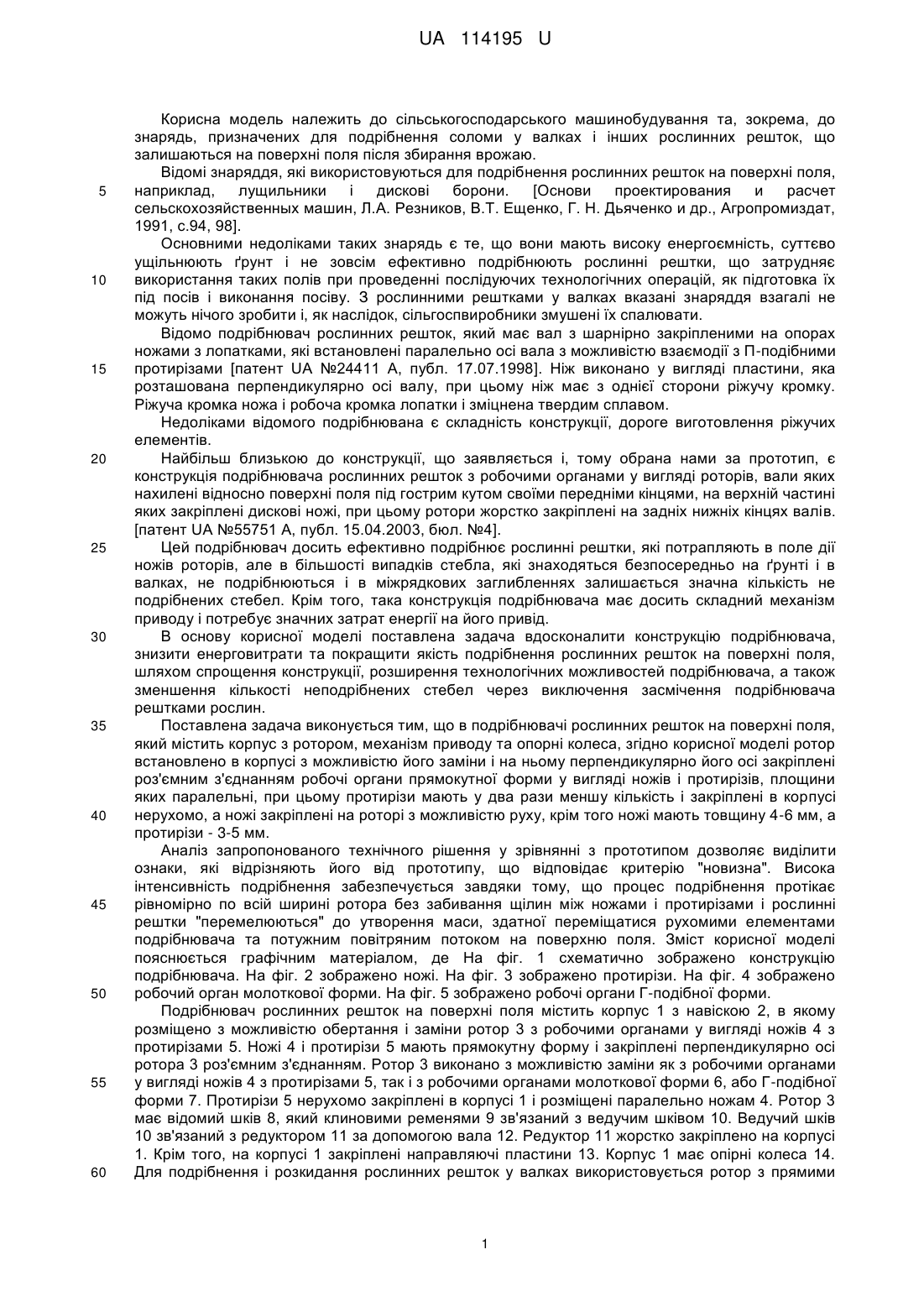

Реферат: Подрібнювач рослинних решток на поверхні поля, який містить корпус з ротором, механізм приводу та опорні колеса, причому ротор встановлено в корпусі з можливістю його заміни і на ньому перпендикулярно його осі в корпусі закріплені роз'ємним з'єднанням робочі органи прямокутної форми у вигляді ножів і протирізів, площини яких паралельні, при цьому протирізи мають у два рази меншу кількість і закріплені в корпусі нерухомо, а ножі закріплені на роторі з можливістю руху, крім того ножі мають товщину 4-6 мм, а протирізи - 3-5 мм. UA 114195 U (12) UA 114195 U UA 114195 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування та, зокрема, до знарядь, призначених для подрібнення соломи у валках і інших рослинних решток, що залишаються на поверхні поля після збирання врожаю. Відомі знаряддя, які використовуються для подрібнення рослинних решток на поверхні поля, наприклад, лущильники і дискові борони. [Основи проектирования и расчет сельскохозяйственных машин, Л.А. Резников, В.Т. Ещенко, Г. Н. Дьяченко и др., Агропромиздат, 1991, с.94, 98]. Основними недоліками таких знарядь є те, що вони мають високу енергоємність, суттєво ущільнюють ґрунт і не зовсім ефективно подрібнюють рослинні рештки, що затрудняє використання таких полів при проведенні послідуючих технологічних операцій, як підготовка їх під посів і виконання посіву. З рослинними рештками у валках вказані знаряддя взагалі не можуть нічого зробити і, як наслідок, сільгоспвиробники змушені їх спалювати. Відомо подрібнювач рослинних решток, який має вал з шарнірно закріпленими на опорах ножами з лопатками, які встановлені паралельно осі вала з можливістю взаємодії з П-подібними протирізами [патент UA №24411 А, публ. 17.07.1998]. Ніж виконано у вигляді пластини, яка розташована перпендикулярно осі валу, при цьому ніж має з однієї сторони ріжучу кромку. Ріжуча кромка ножа і робоча кромка лопатки і зміцнена твердим сплавом. Недоліками відомого подрібнювана є складність конструкції, дороге виготовлення ріжучих елементів. Найбільш близькою до конструкції, що заявляється і, тому обрана нами за прототип, є конструкція подрібнювача рослинних решток з робочими органами у вигляді роторів, вали яких нахилені відносно поверхні поля під гострим кутом своїми передніми кінцями, на верхній частині яких закріплені дискові ножі, при цьому ротори жорстко закріплені на задніх нижніх кінцях валів. [патент UА №55751 А, публ. 15.04.2003, бюл. №4]. Цей подрібнювач досить ефективно подрібнює рослинні рештки, які потрапляють в поле дії ножів роторів, але в більшості випадків стебла, які знаходяться безпосередньо на ґрунті і в валках, не подрібнюються і в міжрядкових заглибленнях залишається значна кількість не подрібнених стебел. Крім того, така конструкція подрібнювача має досить складний механізм приводу і потребує значних затрат енергії на його привід. В основу корисної моделі поставлена задача вдосконалити конструкцію подрібнювача, знизити енерговитрати та покращити якість подрібнення рослинних решток на поверхні поля, шляхом спрощення конструкції, розширення технологічних можливостей подрібнювача, а також зменшення кількості неподрібнених стебел через виключення засмічення подрібнювача рештками рослин. Поставлена задача виконується тим, що в подрібнювачі рослинних решток на поверхні поля, який містить корпус з ротором, механізм приводу та опорні колеса, згідно корисної моделі ротор встановлено в корпусі з можливістю його заміни і на ньому перпендикулярно його осі закріплені роз'ємним з'єднанням робочі органи прямокутної форми у вигляді ножів і протирізів, площини яких паралельні, при цьому протирізи мають у два рази меншу кількість і закріплені в корпусі нерухомо, а ножі закріплені на роторі з можливістю руху, крім того ножі мають товщину 4-6 мм, а протирізи - 3-5 мм. Аналіз запропонованого технічного рішення у зрівнянні з прототипом дозволяє виділити ознаки, які відрізняють його від прототипу, що відповідає критерію "новизна". Висока інтенсивність подрібнення забезпечується завдяки тому, що процес подрібнення протікає рівномірно по всій ширині ротора без забивання щілин між ножами і протирізами і рослинні рештки "перемелюються" до утворення маси, здатної переміщатися рухомими елементами подрібнювача та потужним повітряним потоком на поверхню поля. Зміст корисної моделі пояснюється графічним матеріалом, де На фіг. 1 схематично зображено конструкцію подрібнювача. На фіг. 2 зображено ножі. На фіг. 3 зображено протирізи. На фіг. 4 зображено робочий орган молоткової форми. На фіг. 5 зображено робочі органи Г-подібної форми. Подрібнювач рослинних решток на поверхні поля містить корпус 1 з навіскою 2, в якому розміщено з можливістю обертання і заміни ротор 3 з робочими органами у вигляді ножів 4 з протирізами 5. Ножі 4 і протирізи 5 мають прямокутну форму і закріплені перпендикулярно осі ротора 3 роз'ємним з'єднанням. Ротор 3 виконано з можливістю заміни як з робочими органами у вигляді ножів 4 з протирізами 5, так і з робочими органами молоткової форми 6, або Г-подібної форми 7. Протирізи 5 нерухомо закріплені в корпусі 1 і розміщені паралельно ножам 4. Ротор 3 має відомий шків 8, який клиновими ременями 9 зв'язаний з ведучим шківом 10. Ведучий шків 10 зв'язаний з редуктором 11 за допомогою вала 12. Редуктор 11 жорстко закріплено на корпусі 1. Крім того, на корпусі 1 закріплені направляючі пластини 13. Корпус 1 має опірні колеса 14. Для подрібнення і розкидання рослинних решток у валках використовується ротор з прямими 1 UA 114195 U 5 10 15 20 ножами 4, які закріпленні на роторі 3 попарно шарнірно роз'ємним з'єднанням перпендикулярно осі ротора 3. Ножі 4 встановлені на роторі 3 з можливістю взаємодії з протирізами 5, які нерухомо роз'ємним з'єднанням закріплені в корпусі 1 і розміщені паралельно ножам 4. Для подрібнення і розкидання решток кукурудзи, соняшника, гілок, бадилля, трави використовуються робочі органи молоткової форми 6, або робочі органи Г-подібної форми 7. При виконанні цих робіт протирізи 5 знімають. При цьому, для подрібнення бадилля, трави, соняшника рекомендується користуватися Г-подібними ножами 7. Для подрібнення більш жорстких решток (кукурудзи, гілок) використовуються робочі органи молоткової форми 6. Працює подрібнювач рослинних решток на поверхні поля наступним чином. Подрібнювач за допомогою навіски 2 на корпусі 1 закріплюється на тракторі і переміщується по полю спираючись на опірні колеса 14. Ротор З подрібнювача за допомогою шківів 8 і 10, ременів 9 і редуктора 11 зв'язаний з валом відбору потужності трактора. Таким чином він готовий до роботи. При подрібненні рослинних решток у валках при руху подрібнювача ножі 4 підхоплюють із валка рослинні рештки і кидають їх на протирізи 5, при цьому подрібненні рештки під впливом потужного повітряного потоку, який утворюється за рахунок високих обертів ротора, з великою швидкістю надходять до направляючих пластин 13, які рівномірно розподіляють подрібнену масу на ширину до 6,5 метрів. Використання запропонованого подрібнювача рослинних решток дозволяє спростити конструкцію; знизити енерговитрати; покращити якість подрібнення рослинних решток на поверхні поля і по всій ширині захвату знаряддя; розширити функційні можливості подрібнювача. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Подрібнювач рослинних решток на поверхні поля, який містить корпус з ротором, механізм приводу та опорні колеса, який відрізняється тим, що ротор встановлено в корпусі з можливістю його заміни і на ньому перпендикулярно його осі в корпусі закріплені роз'ємним з'єднанням робочі органи прямокутної форми у вигляді ножів і протирізів, площини яких паралельні, при цьому протирізи мають у два рази меншу кількість і закріплені в корпусі нерухомо, а ножі закріплені на роторі з можливістю руху, крім того ножі мають товщину 4-6 мм, а протирізи - 3-5 мм. 2 UA 114195 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
