Дозатор-обмежувач гідровисіваючого апарата

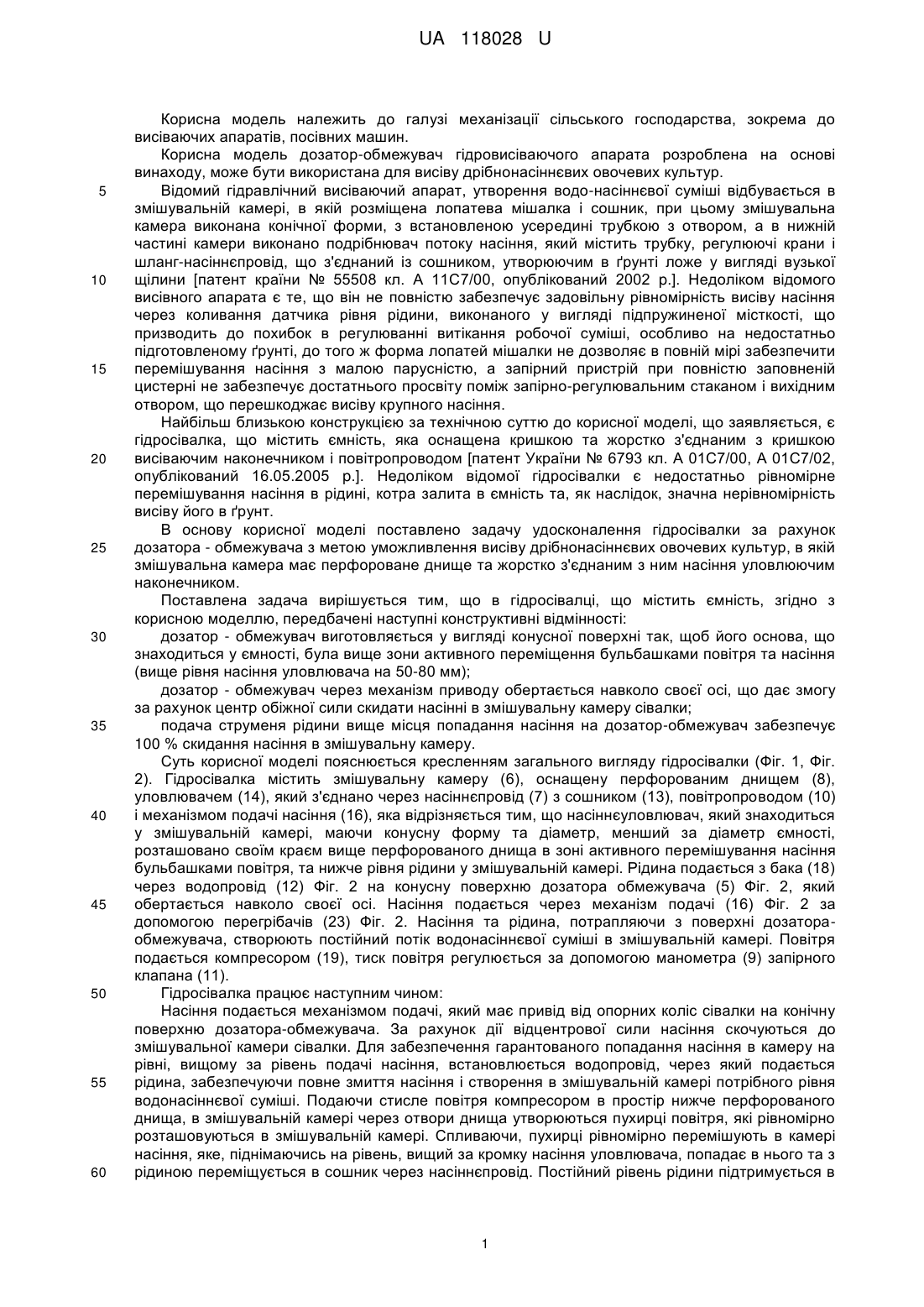

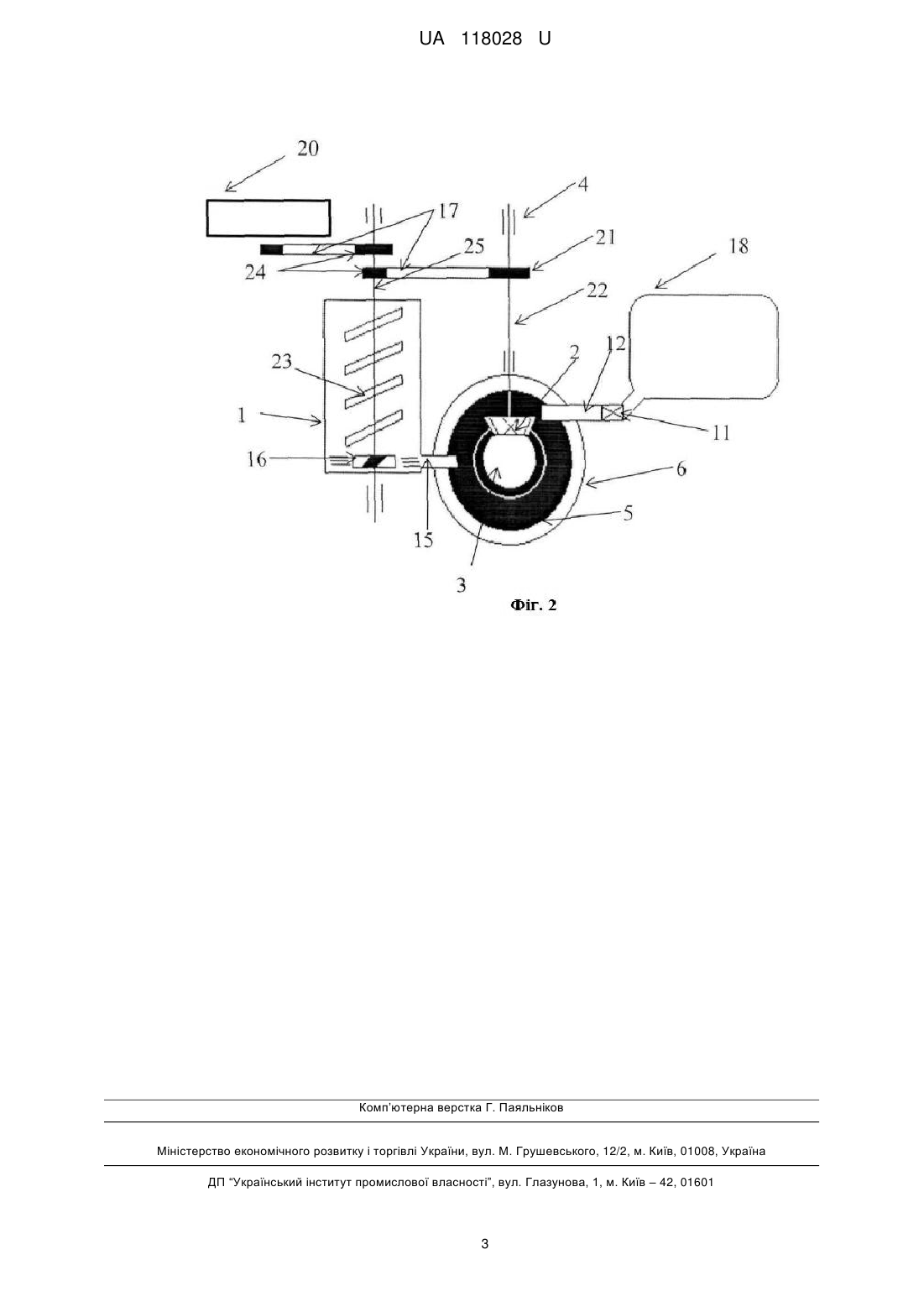

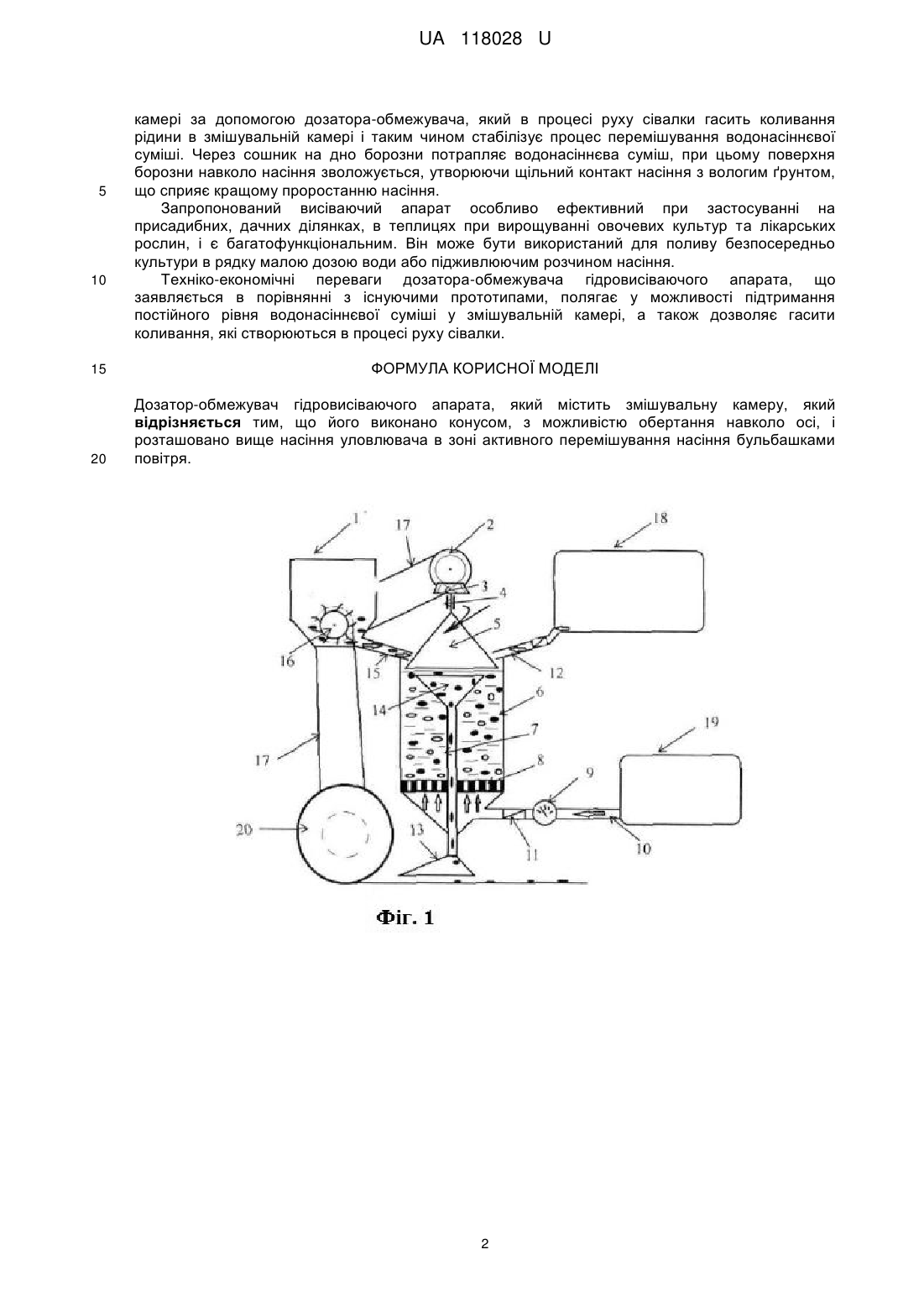

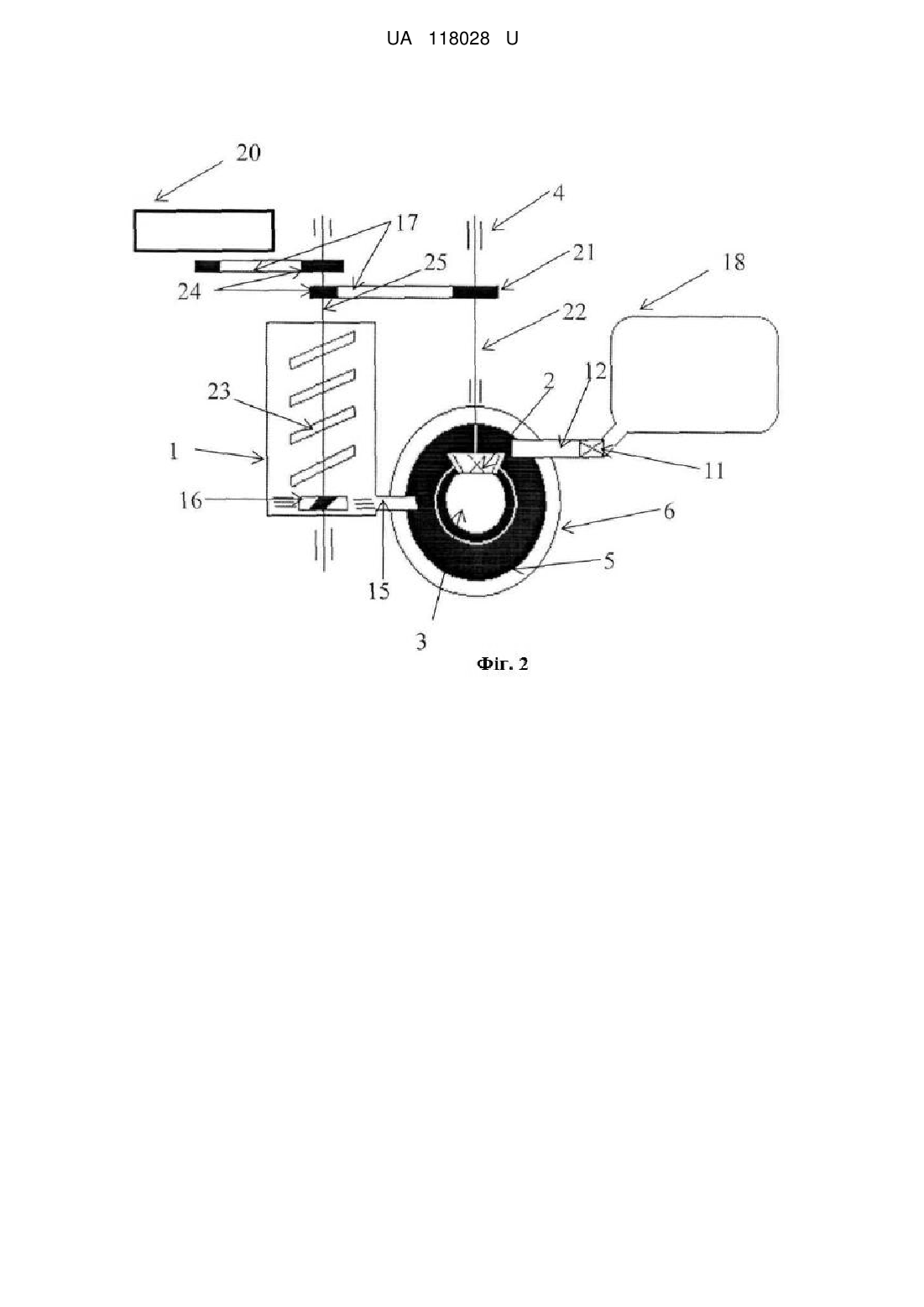

Реферат: Дозатор-обмежувач забезпечує попадання насіння та рідини у змішувальну камеру. Його виконано конусом і розташовано вище насіння уловлювача в зоні активного перемішування насіння бульбашками повітря. Можливість обертання навколо осі дає змогу забезпечити рівномірну подачу водонасіннєвої суміші в змішувальну камеру. UA 118028 U (12) UA 118028 U UA 118028 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі механізації сільського господарства, зокрема до висіваючих апаратів, посівних машин. Корисна модель дозатор-обмежувач гідровисіваючого апарата розроблена на основі винаходу, може бути використана для висіву дрібнонасіннєвих овочевих культур. Відомий гідравлічний висіваючий апарат, утворення водо-насіннєвої суміші відбувається в змішувальній камері, в якій розміщена лопатева мішалка і сошник, при цьому змішувальна камера виконана конічної форми, з встановленою усередині трубкою з отвором, а в нижній частині камери виконано подрібнювач потоку насіння, який містить трубку, регулюючі крани і шланг-насіннєпровід, що з'єднаний із сошником, утворюючим в ґрунті ложе у вигляді вузької щілини [патент країни № 55508 кл. А 11С7/00, опублікований 2002 p.]. Недоліком відомого висівного апарата є те, що він не повністю забезпечує задовільну рівномірність висіву насіння через коливання датчика рівня рідини, виконаного у вигляді підпружиненої місткості, що призводить до похибок в регулюванні витікання робочої суміші, особливо на недостатньо підготовленому ґрунті, до того ж форма лопатей мішалки не дозволяє в повній мірі забезпечити перемішування насіння з малою парусністю, а запірний пристрій при повністю заповненій цистерні не забезпечує достатнього просвіту поміж запірно-регулювальним стаканом і вихідним отвором, що перешкоджає висіву крупного насіння. Найбільш близькою конструкцією за технічною суттю до корисної моделі, що заявляється, є гідросівалка, що містить ємність, яка оснащена кришкою та жорстко з'єднаним з кришкою висіваючим наконечником і повітропроводом [патент України № 6793 кл. А 01С7/00, А 01С7/02, опублікований 16.05.2005 p.]. Недоліком відомої гідросівалки є недостатньо рівномірне перемішування насіння в рідині, котра залита в ємність та, як наслідок, значна нерівномірність висіву його в ґрунт. В основу корисної моделі поставлено задачу удосконалення гідросівалки за рахунок дозатора - обмежувача з метою уможливлення висіву дрібнонасіннєвих овочевих культур, в якій змішувальна камера має перфороване днище та жорстко з'єднаним з ним насіння уловлюючим наконечником. Поставлена задача вирішується тим, що в гідросівалці, що містить ємність, згідно з корисною моделлю, передбачені наступні конструктивні відмінності: дозатор - обмежувач виготовляється у вигляді конусної поверхні так, щоб його основа, що знаходиться у ємності, була вище зони активного переміщення бульбашками повітря та насіння (вище рівня насіння уловлювача на 50-80 мм); дозатор - обмежувач через механізм приводу обертається навколо своєї осі, що дає змогу за рахунок центр обіжної сили скидати насінні в змішувальну камеру сівалки; подача струменя рідини вище місця попадання насіння на дозатор-обмежувач забезпечує 100 % скидання насіння в змішувальну камеру. Суть корисної моделі пояснюється кресленням загального вигляду гідросівалки (Фіг. 1, Фіг. 2). Гідросівалка містить змішувальну камеру (6), оснащену перфорованим днищем (8), уловлювачем (14), який з'єднано через насіннєпровід (7) з сошником (13), повітропроводом (10) і механізмом подачі насіння (16), яка відрізняється тим, що насіннєуловлювач, який знаходиться у змішувальній камері, маючи конусну форму та діаметр, менший за діаметр ємності, розташовано своїм краєм вище перфорованого днища в зоні активного перемішування насіння бульбашками повітря, та нижче рівня рідини у змішувальній камері. Рідина подається з бака (18) через водопровід (12) Фіг. 2 на конусну поверхню дозатора обмежувача (5) Фіг. 2, який обертається навколо своєї осі. Насіння подається через механізм подачі (16) Фіг. 2 за допомогою перегрібачів (23) Фіг. 2. Насіння та рідина, потрапляючи з поверхні дозатораобмежувача, створюють постійний потік водонасіннєвої суміші в змішувальній камері. Повітря подається компресором (19), тиск повітря регулюється за допомогою манометра (9) запірного клапана (11). Гідросівалка працює наступним чином: Насіння подається механізмом подачі, який має привід від опорних коліс сівалки на конічну поверхню дозатора-обмежувача. За рахунок дії відцентрової сили насіння скочуються до змішувальної камери сівалки. Для забезпечення гарантованого попадання насіння в камеру на рівні, вищому за рівень подачі насіння, встановлюється водопровід, через який подається рідина, забезпечуючи повне змиття насіння і створення в змішувальній камері потрібного рівня водонасіннєвої суміші. Подаючи стисле повітря компресором в простір нижче перфорованого днища, в змішувальній камері через отвори днища утворюються пухирці повітря, які рівномірно розташовуються в змішувальній камері. Спливаючи, пухирці рівномірно перемішують в камері насіння, яке, піднімаючись на рівень, вищий за кромку насіння уловлювача, попадає в нього та з рідиною переміщується в сошник через насіннєпровід. Постійний рівень рідини підтримується в 1 UA 118028 U 5 10 камері за допомогою дозатора-обмежувача, який в процесі руху сівалки гасить коливання рідини в змішувальній камері і таким чином стабілізує процес перемішування водонасіннєвої суміші. Через сошник на дно борозни потрапляє водонасіннєва суміш, при цьому поверхня борозни навколо насіння зволожується, утворюючи щільний контакт насіння з вологим ґрунтом, що сприяє кращому проростанню насіння. Запропонований висіваючий апарат особливо ефективний при застосуванні на присадибних, дачних ділянках, в теплицях при вирощуванні овочевих культур та лікарських рослин, і є багатофункціональним. Він може бути використаний для поливу безпосередньо культури в рядку малою дозою води або підживлюючим розчином насіння. Техніко-економічні переваги дозатора-обмежувача гідровисіваючого апарата, що заявляється в порівнянні з існуючими прототипами, полягає у можливості підтримання постійного рівня водонасіннєвої суміші у змішувальній камері, а також дозволяє гасити коливання, які створюються в процесі руху сівалки. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Дозатор-обмежувач гідровисіваючого апарата, який містить змішувальну камеру, який відрізняється тим, що його виконано конусом, з можливістю обертання навколо осі, і розташовано вище насіння уловлювача в зоні активного перемішування насіння бульбашками повітря. 2 UA 118028 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
