Рейка

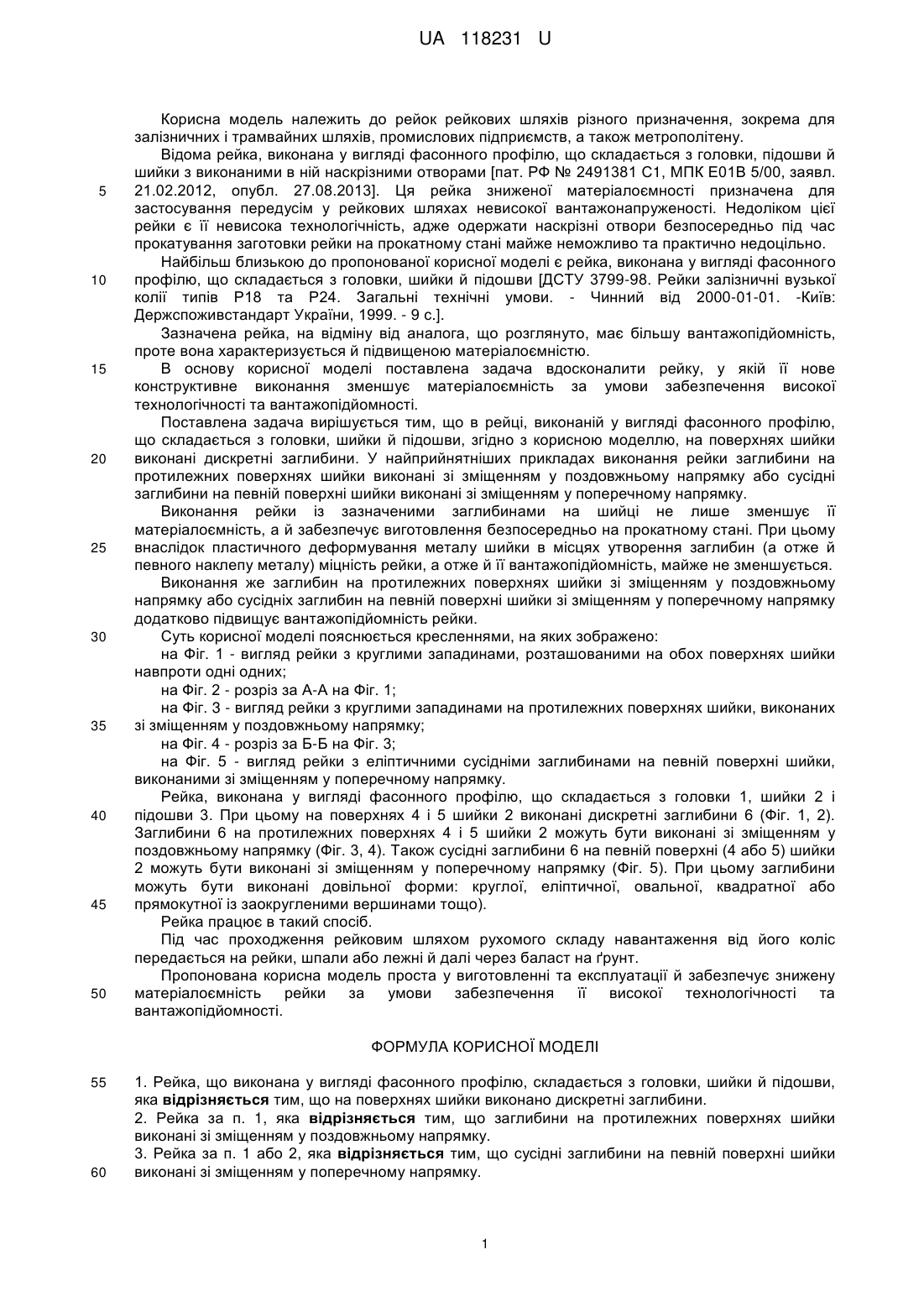

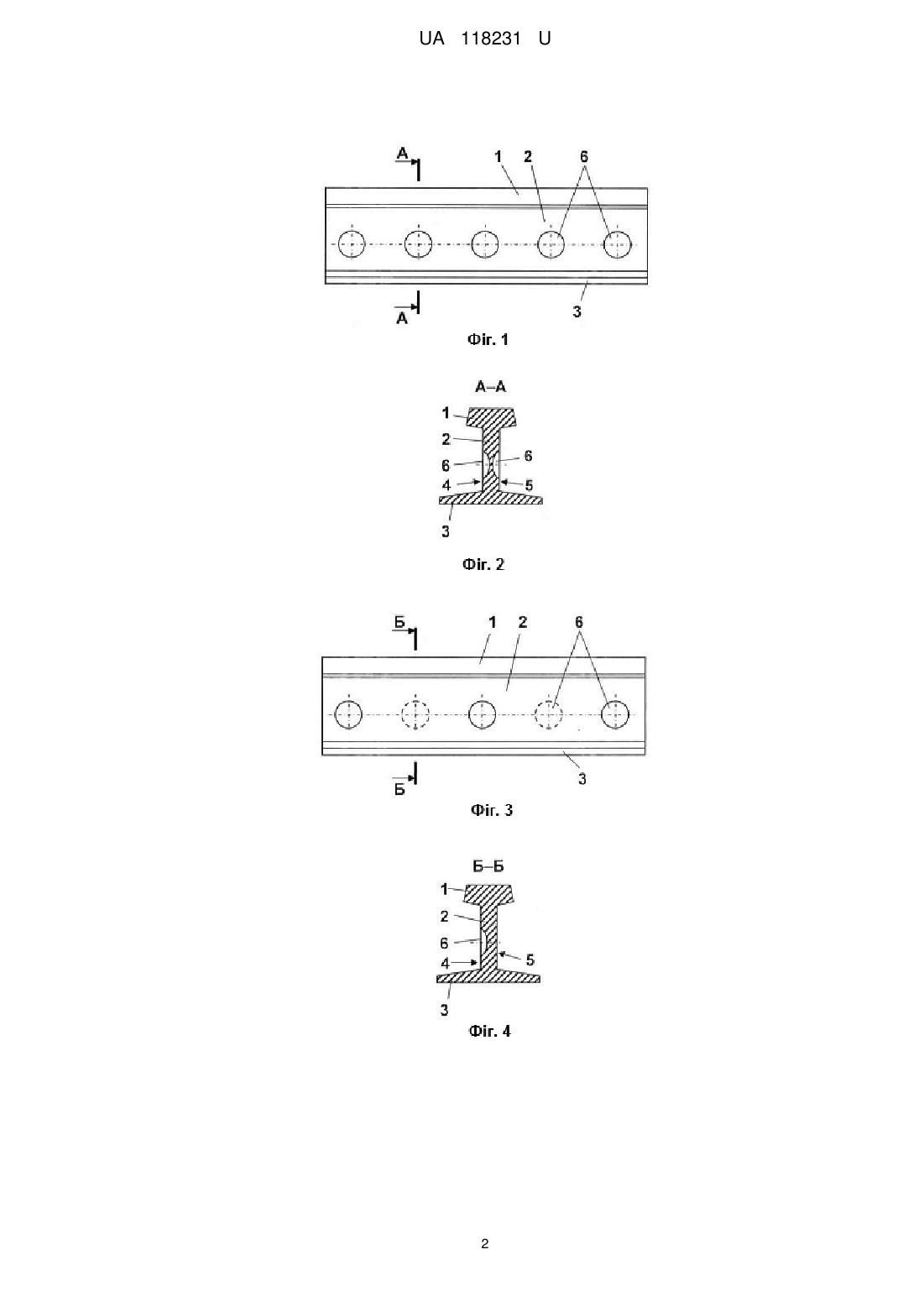

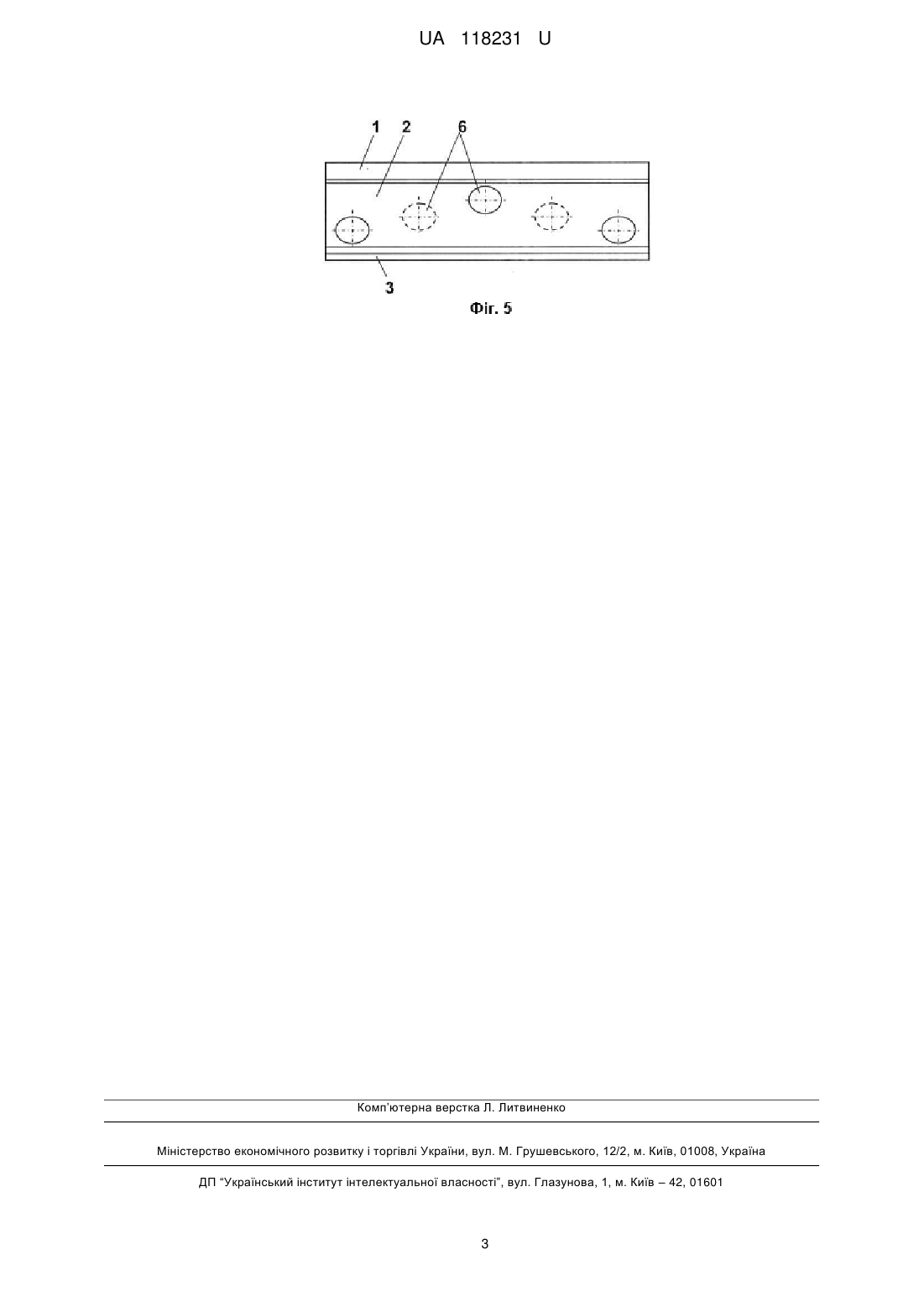

Реферат: Рейка виконана у вигляді фасонного профілю, складається з головки, шийки й підошви. На поверхнях шийки виконано дискретні заглибини. Заглибини на протилежних поверхнях шийки виконані зі зміщенням у поздовжньому напрямку. Сусідні заглибини на певній поверхні шийки виконані зі зміщенням у поперечному напрямку. UA 118231 U (12) UA 118231 U UA 118231 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до рейок рейкових шляхів різного призначення, зокрема для залізничних і трамвайних шляхів, промислових підприємств, а також метрополітену. Відома рейка, виконана у вигляді фасонного профілю, що складається з головки, підошви й шийки з виконаними в ній наскрізними отворами [пат. РФ № 2491381 С1, МПК Е01В 5/00, заявл. 21.02.2012, опубл. 27.08.2013]. Ця рейка зниженої матеріалоємності призначена для застосування передусім у рейкових шляхах невисокої вантажонапруженості. Недоліком цієї рейки є її невисока технологічність, адже одержати наскрізні отвори безпосередньо під час прокатування заготовки рейки на прокатному стані майже неможливо та практично недоцільно. Найбільш близькою до пропонованої корисної моделі є рейка, виконана у вигляді фасонного профілю, що складається з головки, шийки й підошви [ДСТУ 3799-98. Рейки залізничні вузької колії типів Р18 та Р24. Загальні технічні умови. - Чинний від 2000-01-01. -Київ: Держспоживстандарт України, 1999. - 9 с.]. Зазначена рейка, на відміну від аналога, що розглянуто, має більшу вантажопідйомність, проте вона характеризується й підвищеною матеріалоємністю. В основу корисної моделі поставлена задача вдосконалити рейку, у якій її нове конструктивне виконання зменшує матеріалоємність за умови забезпечення високої технологічності та вантажопідйомності. Поставлена задача вирішується тим, що в рейці, виконаній у вигляді фасонного профілю, що складається з головки, шийки й підошви, згідно з корисною моделлю, на поверхнях шийки виконані дискретні заглибини. У найприйнятніших прикладах виконання рейки заглибини на протилежних поверхнях шийки виконані зі зміщенням у поздовжньому напрямку або сусідні заглибини на певній поверхні шийки виконані зі зміщенням у поперечному напрямку. Виконання рейки із зазначеними заглибинами на шийці не лише зменшує її матеріалоємність, а й забезпечує виготовлення безпосередньо на прокатному стані. При цьому внаслідок пластичного деформування металу шийки в місцях утворення заглибин (а отже й певного наклепу металу) міцність рейки, а отже й її вантажопідйомність, майже не зменшується. Виконання же заглибин на протилежних поверхнях шийки зі зміщенням у поздовжньому напрямку або сусідніх заглибин на певній поверхні шийки зі зміщенням у поперечному напрямку додатково підвищує вантажопідйомність рейки. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - вигляд рейки з круглими западинами, розташованими на обох поверхнях шийки навпроти одні одних; на Фіг. 2 - розріз за А-А на Фіг. 1; на Фіг. 3 - вигляд рейки з круглими западинами на протилежних поверхнях шийки, виконаних зі зміщенням у поздовжньому напрямку; на Фіг. 4 - розріз за Б-Б на Фіг. 3; на Фіг. 5 - вигляд рейки з еліптичними сусідніми заглибинами на певній поверхні шийки, виконаними зі зміщенням у поперечному напрямку. Рейка, виконана у вигляді фасонного профілю, що складається з головки 1, шийки 2 і підошви 3. При цьому на поверхнях 4 і 5 шийки 2 виконані дискретні заглибини 6 (Фіг. 1, 2). Заглибини 6 на протилежних поверхнях 4 і 5 шийки 2 можуть бути виконані зі зміщенням у поздовжньому напрямку (Фіг. 3, 4). Також сусідні заглибини 6 на певній поверхні (4 або 5) шийки 2 можуть бути виконані зі зміщенням у поперечному напрямку (Фіг. 5). При цьому заглибини можуть бути виконані довільної форми: круглої, еліптичної, овальної, квадратної або прямокутної із заокругленими вершинами тощо). Рейка працює в такий спосіб. Під час проходження рейковим шляхом рухомого складу навантаження від його коліс передається на рейки, шпали або лежні й далі через баласт на ґрунт. Пропонована корисна модель проста у виготовленні та експлуатації й забезпечує знижену матеріалоємність рейки за умови забезпечення її високої технологічності та вантажопідйомності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Рейка, що виконана у вигляді фасонного профілю, складається з головки, шийки й підошви, яка відрізняється тим, що на поверхнях шийки виконано дискретні заглибини. 2. Рейка за п. 1, яка відрізняється тим, що заглибини на протилежних поверхнях шийки виконані зі зміщенням у поздовжньому напрямку. 3. Рейка за п. 1 або 2, яка відрізняється тим, що сусідні заглибини на певній поверхні шийки виконані зі зміщенням у поперечному напрямку. 1 UA 118231 U 2 UA 118231 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
