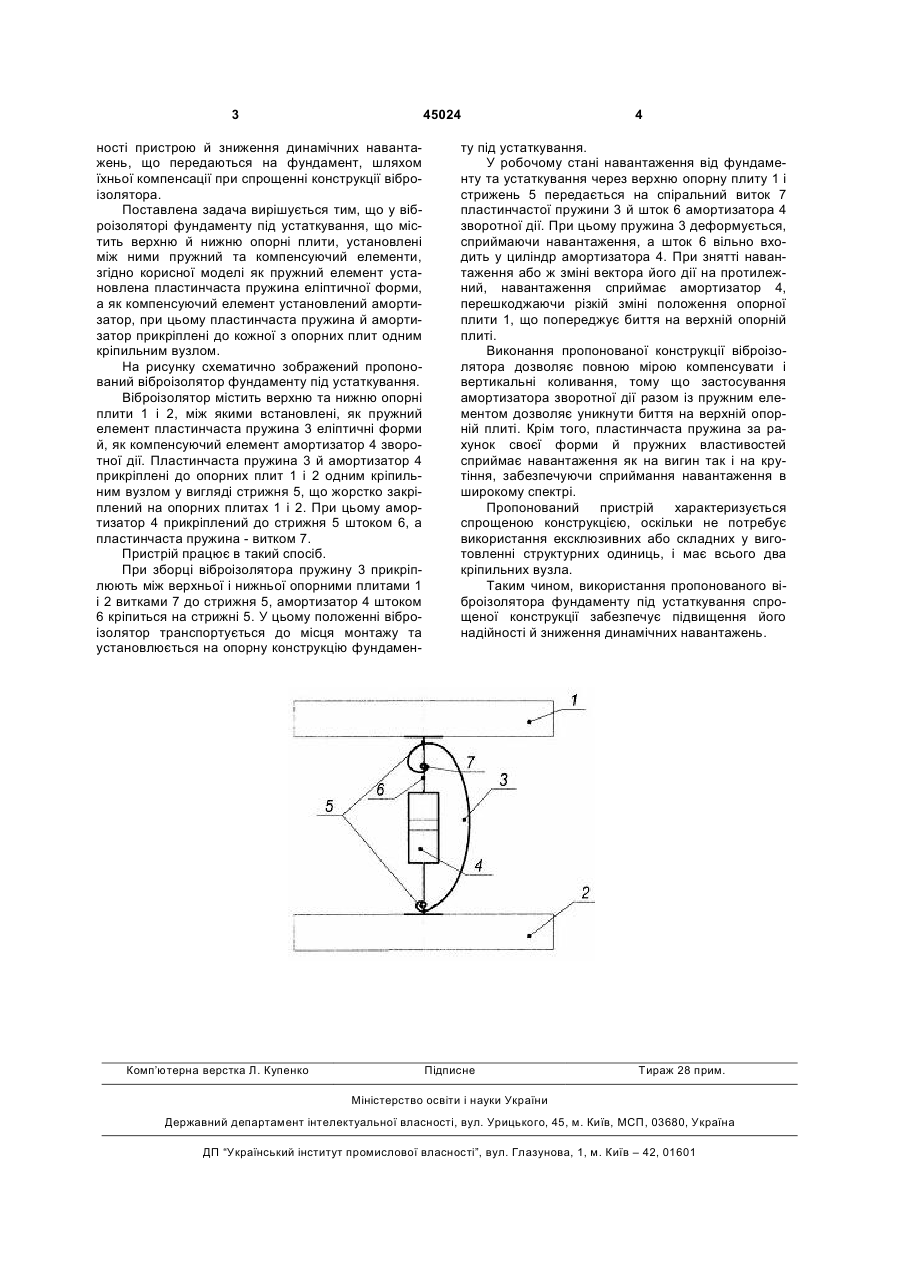

Віброізолятор фундаменту під устаткування

Віброізолятор фундаменту під устаткування, що містить верхню і нижню опорні плити, установлені між ними пружний та компенсуючий елементи, який відрізняється тим, що як пружний елемент установлена пластинчаста пружина еліптичної форми, а як компенсуючий елемент установлений амортизатор, при цьому пластинчаста пружина й амортизатор прикріплені до кожної з опорних плит одним кріпильним вузлом. (19) (21) u200904462 (22) 05.05.2009 (24) 26.10.2009 (46) 26.10.2009, Бюл.№ 20, 2009 р. (72) ІЛЮЩЕНКО ВОЛОДИМИР ІВАНОВИЧ, ІЛЮЩЕНКО ІГОР ВОЛОДИМИРОВИЧ, ПРОБАЧАЙ ОЛЕКСІЙ ЮРІЙОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 45024 ності пристрою й зниження динамічних навантажень, що передаються на фундамент, шляхом їхньої компенсації при спрощенні конструкції віброізолятора. Поставлена задача вирішується тим, що у віброізоляторі фундаменту під устаткування, що містить верхню й нижню опорні плити, установлені між ними пружний та компенсуючий елементи, згідно корисної моделі як пружний елемент установлена пластинчаста пружина еліптичної форми, а як компенсуючий елемент установлений амортизатор, при цьому пластинчаста пружина й амортизатор прикріплені до кожної з опорних плит одним кріпильним вузлом. На рисунку схематично зображений пропонований віброізолятор фундаменту під устаткування. Віброізолятор містить верхню та нижню опорні плити 1 і 2, між якими встановлені, як пружний елемент пластинчаста пружина 3 еліптичні форми й, як компенсуючий елемент амортизатор 4 зворотної дії. Пластинчаста пружина 3 й амортизатор 4 прикріплені до опорних плит 1 і 2 одним кріпильним вузлом у вигляді стрижня 5, що жорстко закріплений на опорних плитах 1 і 2. При цьому амортизатор 4 прикріплений до стрижня 5 штоком 6, а пластинчаста пружина - витком 7. Пристрій працює в такий спосіб. При зборці віброізолятора пружину 3 прикріплюють між верхньої і нижньої опорними плитами 1 і 2 витками 7 до стрижня 5, амортизатор 4 штоком 6 кріпиться на стрижні 5. У цьому положенні віброізолятор транспортується до місця монтажу та установлюється на опорну конструкцію фундамен Комп’ютерна верстка Л. Купенко 4 ту під устаткування. У робочому стані навантаження від фундаменту та устаткування через верхню опорну плиту 1 і стрижень 5 передається на спіральний виток 7 пластинчастої пружини 3 й шток 6 амортизатора 4 зворотної дії. При цьому пружина 3 деформується, сприймаючи навантаження, а шток 6 вільно входить у циліндр амортизатора 4. При знятті навантаження або ж зміні вектора його дії на протилежний, навантаження сприймає амортизатор 4, перешкоджаючи різкій зміні положення опорної плити 1, що попереджує биття на верхній опорній плиті. Виконання пропонованої конструкції віброізолятора дозволяє повною мірою компенсувати і вертикальні коливання, тому що застосування амортизатора зворотної дії разом із пружним елементом дозволяє уникнути биття на верхній опорній плиті. Крім того, пластинчаста пружина за рахунок своєї форми й пружних властивостей сприймає навантаження як на вигин так і на крутіння, забезпечуючи сприймання навантаження в широкому спектрі. Пропонований пристрій характеризується спрощеною конструкцією, оскільки не потребує використання ексклюзивних або складних у виготовленні структурних одиниць, і має всього два кріпильних вузла. Таким чином, використання пропонованого віброізолятора фундаменту під устаткування спрощеної конструкції забезпечує підвищення його надійності й зниження динамічних навантажень. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
