Механізм накатування полотна круглов’язальної машини

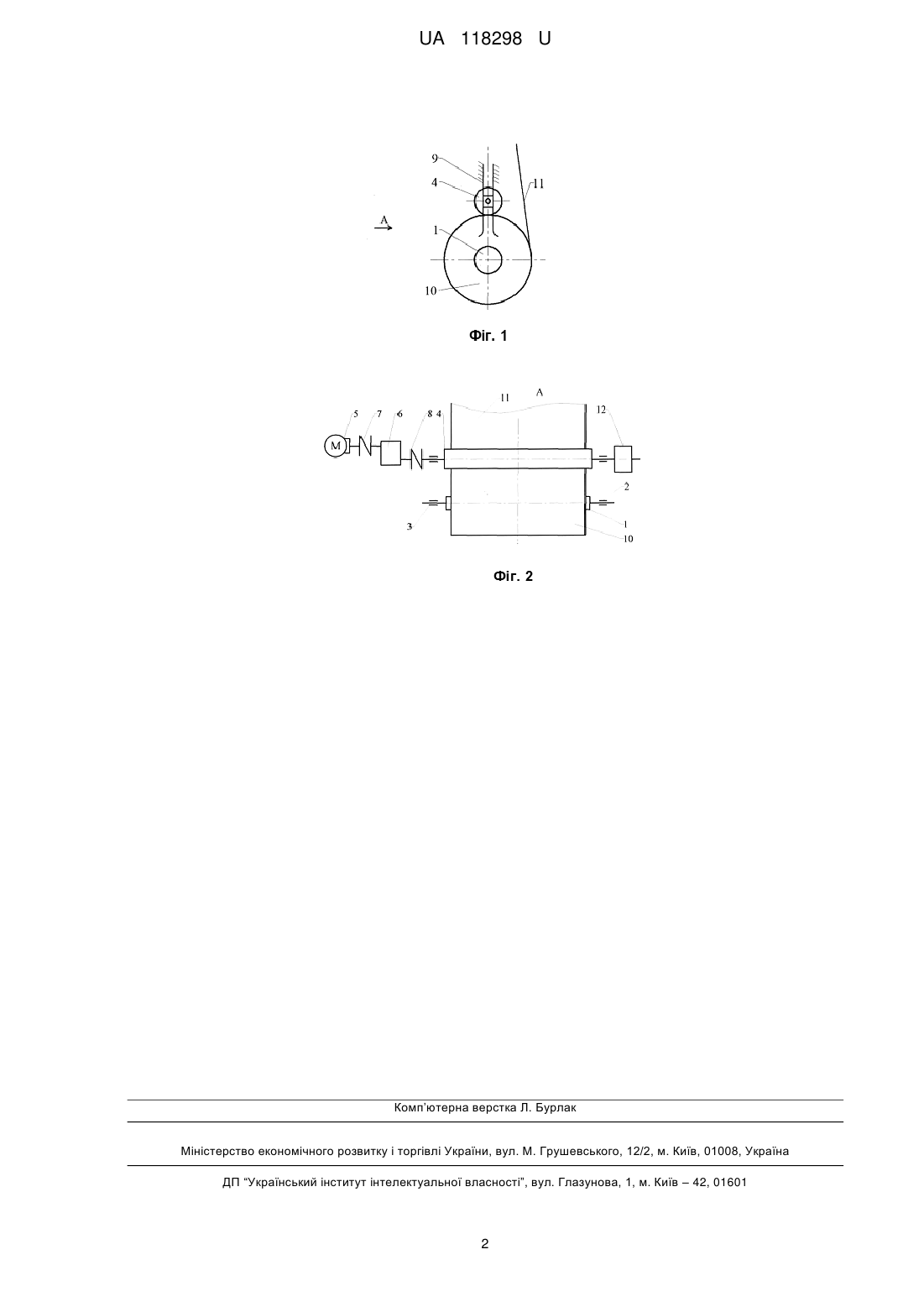

Реферат: Механізм накатування полотна круглов'язальної машини містить товарний валик, розташований в опорах, та накатний валик з мотор-редуктором, розташований в напрямних з можливістю притискання до накатного валика. Обладнаний варіатором, встановленим між моторредуктором та накатним валиком та кінематично з'єднаним з ними. UA 118298 U (54) МЕХАНІЗМ НАКАТУВАННЯ ПОЛОТНА КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 118298 U UA 118298 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі легкого машинобудування, а саме, до механізмів накатування полотна круглов'язальних машин. Відомий механізм накатування полотна круглов'язальної машини, що містить товарний валик, розташований в опорах, та накатний валик з мотор-редуктором, розташований в напрямних з можливістю притискання до накатного валика (Патент України на корисну модель № 14081, МПК: D04 В 15/88, 2006 p.). Постійне передаточне число мотор-редуктора не дозволяє здійснювати вибір раціональної швидкості накатування полотна і, таким чином, забезпечити стабільність роботи механізму та якість накатування рулону полотна. Таким чином в основу корисної моделі поставлена задача створити такий механізм накатування полотна круглов'язальної машини, в якому введенням нового елемента та його зв'язків забезпечилось би підвищення стабільності роботи механізму накатування полотна круглов'язальної машини, при покращенні якості накатування рулону полотна. Поставлена задача вирішена тим, що механізм накатування полотна круглов'язальної машини, що містить товарний валик, розташований в опорах, та накатний валик з моторредуктором, розташований в напрямних з можливістю притискання до накатного валика, згідно з корисною моделлю, обладнаний варіатором, встановленим між мотор-редуктором та накатним валиком та кінематично з'єднаним з ними. Обладнання механізму накатування полотна круглов'язальної машини варіатором, встановленим між мотор-редуктором та накатним валиком та кінематично з'єднаним з ними, дозволяє здійснювати вибір раціональної швидкості накатування полотна і, таким чином, забезпечити стабільність роботи механізму при покращенні якості накатування рулону полотна. На фіг. 1 представлена кінематична схема механізму накатування полотна круглов'язальної машини, на фіг. 2 - вигляд А механізму накатування полотна круглов'язальної машини. Механізм накатування полотна круглов'язальної машини містить товарний валик 1, розташований в опорах 2, 3, накатний валик 4 з мотор-редуктором 5 та варіатором 6, з'єднаними між собою за допомогою муфт 7, 8, накатний валик 4 розташований в напрямних 9 з можливістю притискання до товарного валика 1, на який накатується в рулон 10 полотно 11. Для рівномірного притискання накатного валика до товарного валика служить противага 12, закріплена на накатному валику з можливістю осьового переміщення. Принцип роботи механізму накатування полотна круглов'язальної машини такий. При вмиканні круглов'язальної машини одночасно з основним електродвигуном (на фіг. 1, 2 не показано) вмикається мотор-редуктор 5. Обертальний рух вихідного вала мотор-редуктора 5 за допомогою муфти 7 передається варіатору 6 та за допомогою муфти 8 накатному валику 4. Під дією ваги накатного валика з закріпленими на ньому мотор-редуктором, муфтами, варіатором та противагою 12 він притискується до товарного валика 1, створюючи необхідний тиск на полотно 11, заправлене між накатним та товарним валиками. В подальшій роботі круглов'язальної машини полотно під дією сили тертя, зумовленої вагою накатного валика з закріпленими на ньому мотор-редуктором, муфтами, варіатором та противагою, та обертальним рухом накатного валика, відтягується і накатується на товарний валик, утворюючи рулон. З часом рулон збільшується в діаметрі, що зумовлює переміщення накатного валика в вертикальних напрямних 9. При цьому сила накатування полотна залишається сталою, оскільки залишається сталою сила тертя, зумовлена сталою величиною ваги накатного валика 1 з закріпленими на ньому мотор-редуктором, муфтами, варіатором та противагою 12. Також сталою залишається і швидкість накатування полотна, оскільки вона залежить від величини діаметра накатного валика та частоти його обертання, що залишаються сталими протягом усього процесу роботи круглов'язальної машини. При необхідності зміни сили натягу полотна, що зумовлює зміну щільності накатування рулону, за допомогою варіатора змінюється швидкість його накатування. Для стабілізації рівномірного притискання накатного валика до товарного валика передбаченаможливість переміщення противаги 12 вздовж осі накатного валика. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Механізм накатування полотна круглов'язальної машини, що містить товарний валик, розташований в опорах, та накатний валик з мотор-редуктором, розташований в напрямних з можливістю притискання до накатного валика, який відрізняється тим, що обладнаний варіатором, встановленим між мотор-редуктором та накатним валиком та кінематично з'єднаним з ними. 1 UA 118298 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
