Сухий гідрозатвор

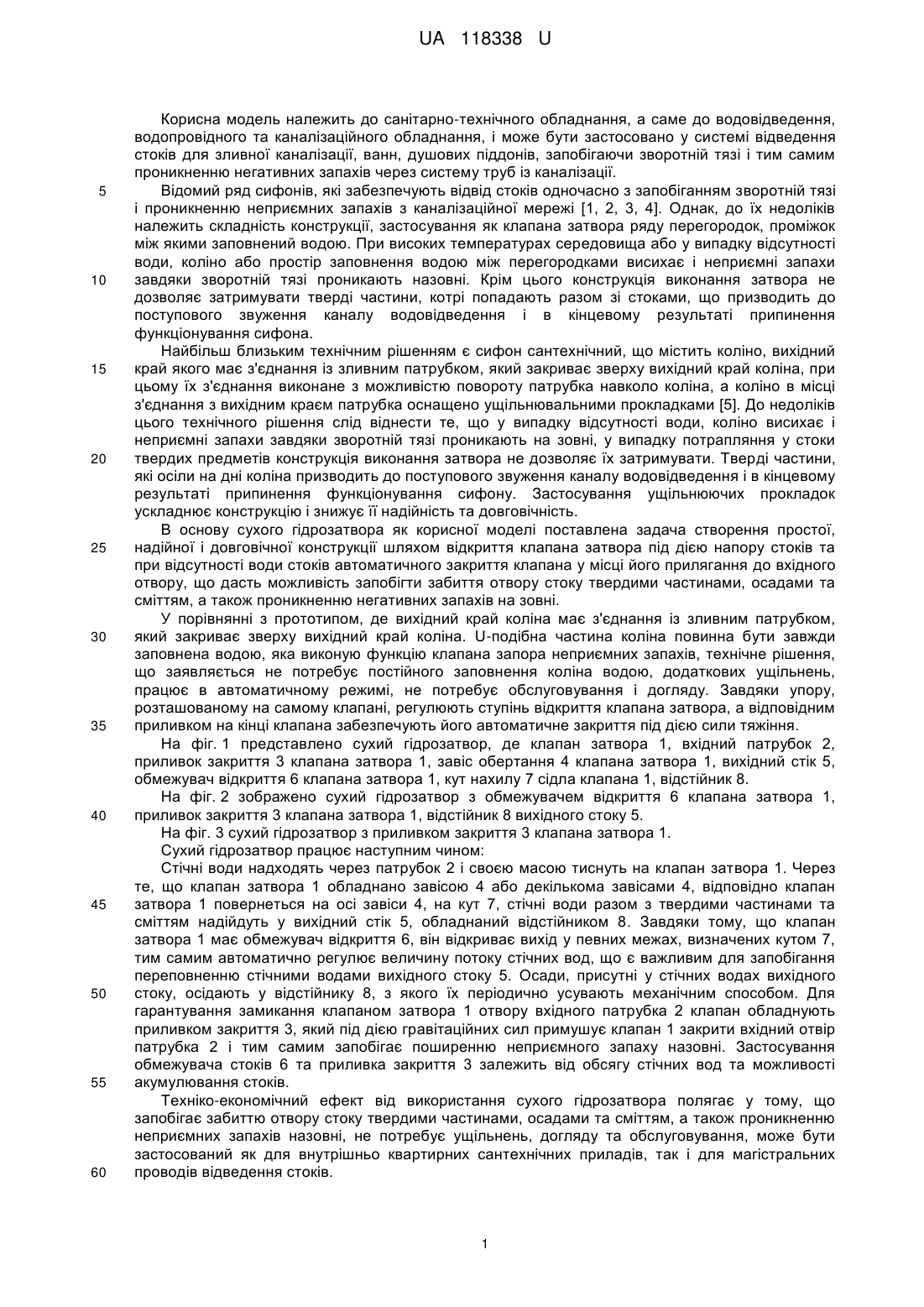

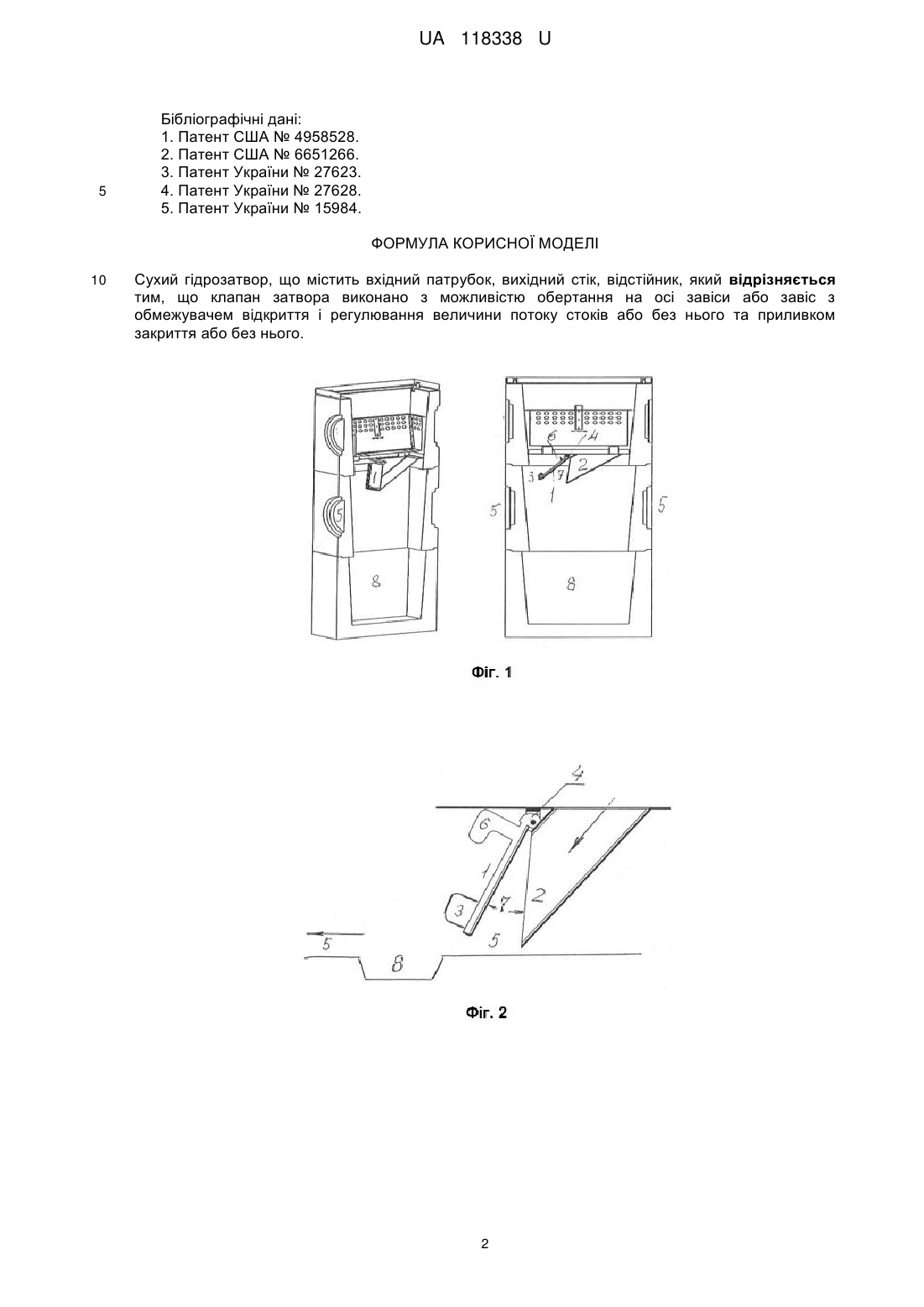

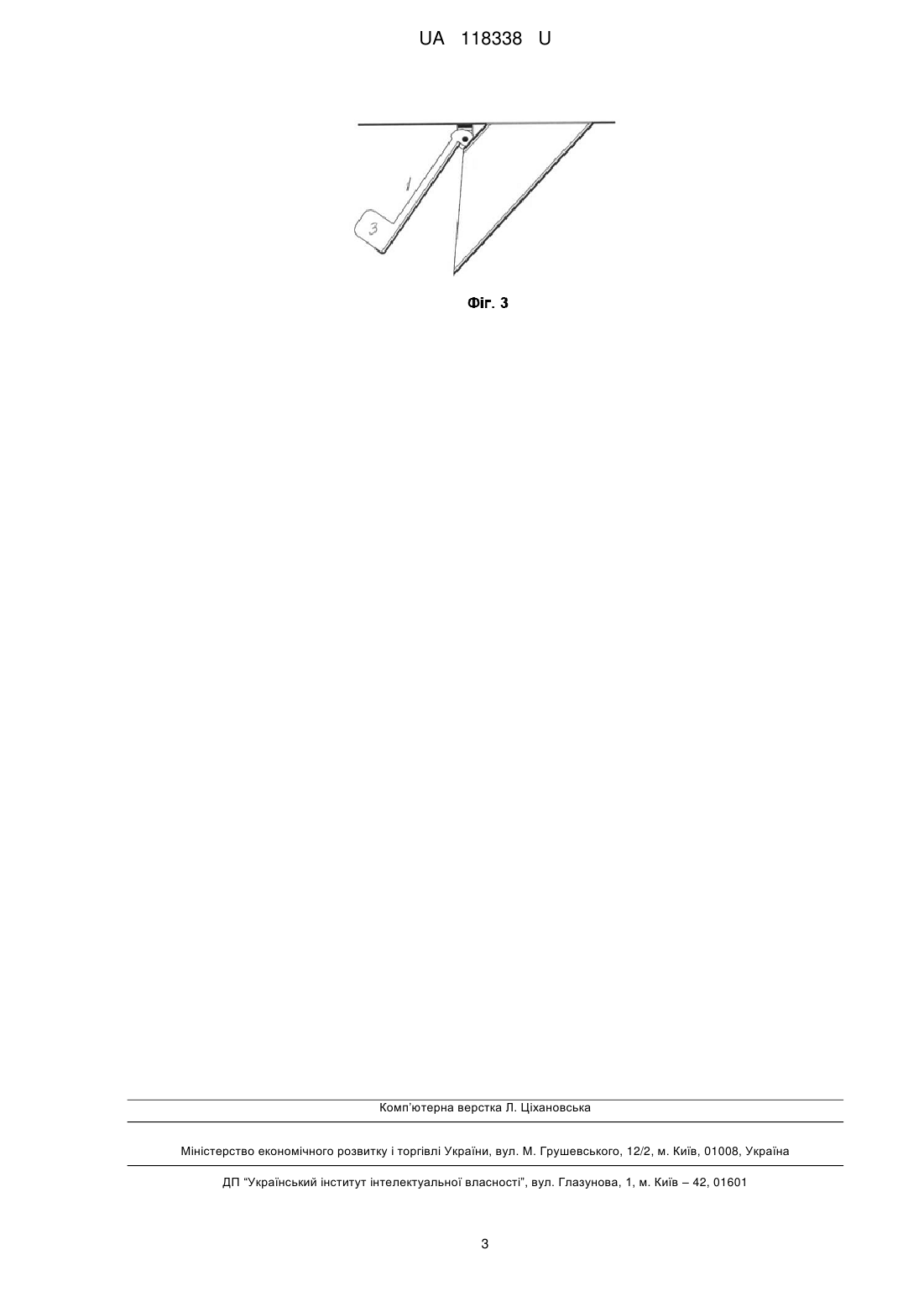

Реферат: Сухий гідрозатвор містить вхідний патрубок, вихідний стік, відстійник. Клапан затвора виконано з можливістю обертання на осі завіси або завіс з обмежувачем відкриття і регулювання величини потоку стоків або без нього та приливком закриття або без нього. UA 118338 U (12) UA 118338 U UA 118338 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до санітарно-технічного обладнання, а саме до водовідведення, водопровідного та каналізаційного обладнання, і може бути застосовано у системі відведення стоків для зливної каналізації, ванн, душових піддонів, запобігаючи зворотній тязі і тим самим проникненню негативних запахів через систему труб із каналізації. Відомий ряд сифонів, які забезпечують відвід стоків одночасно з запобіганням зворотній тязі і проникненню неприємних запахів з каналізаційної мережі [1, 2, 3, 4]. Однак, до їх недоліків належить складність конструкції, застосування як клапана затвора ряду перегородок, проміжок між якими заповнений водою. При високих температурах середовища або у випадку відсутності води, коліно або простір заповнення водою між перегородками висихає і неприємні запахи завдяки зворотній тязі проникають назовні. Крім цього конструкція виконання затвора не дозволяє затримувати тверді частини, котрі попадають разом зі стоками, що призводить до поступового звуження каналу водовідведення і в кінцевому результаті припинення функціонування сифона. Найбільш близьким технічним рішенням є сифон сантехнічний, що містить коліно, вихідний край якого має з'єднання із зливним патрубком, який закриває зверху вихідний край коліна, при цьому їх з'єднання виконане з можливістю повороту патрубка навколо коліна, а коліно в місці з'єднання з вихідним краєм патрубка оснащено ущільнювальними прокладками [5]. До недоліків цього технічного рішення слід віднести те, що у випадку відсутності води, коліно висихає і неприємні запахи завдяки зворотній тязі проникають на зовні, у випадку потрапляння у стоки твердих предметів конструкція виконання затвора не дозволяє їх затримувати. Тверді частини, які осіли на дні коліна призводить до поступового звуження каналу водовідведення і в кінцевому результаті припинення функціонування сифону. Застосування ущільнюючих прокладок ускладнює конструкцію і знижує її надійність та довговічність. В основу сухого гідрозатвора як корисної моделі поставлена задача створення простої, надійної і довговічної конструкції шляхом відкриття клапана затвора під дією напору стоків та при відсутності води стоків автоматичного закриття клапана у місці його прилягання до вхідного отвору, що дасть можливість запобігти забиття отвору стоку твердими частинами, осадами та сміттям, а також проникненню негативних запахів на зовні. У порівнянні з прототипом, де вихідний край коліна має з'єднання із зливним патрубком, який закриває зверху вихідний край коліна. U-подібна частина коліна повинна бути завжди заповнена водою, яка виконую функцію клапана запора неприємних запахів, технічне рішення, що заявляється не потребує постійного заповнення коліна водою, додаткових ущільнень, працює в автоматичному режимі, не потребує обслуговування і догляду. Завдяки упору, розташованому на самому клапані, регулюють ступінь відкриття клапана затвора, а відповідним приливком на кінці клапана забезпечують його автоматичне закриття під дією сили тяжіння. На фіг. 1 представлено сухий гідрозатвор, де клапан затвора 1, вхідний патрубок 2, приливок закриття 3 клапана затвора 1, завіс обертання 4 клапана затвора 1, вихідний стік 5, обмежувач відкриття 6 клапана затвора 1, кут нахилу 7 сідла клапана 1, відстійник 8. На фіг. 2 зображено сухий гідрозатвор з обмежувачем відкриття 6 клапана затвора 1, приливок закриття 3 клапана затвора 1, відстійник 8 вихідного стоку 5. На фіг. 3 сухий гідрозатвор з приливком закриття 3 клапана затвора 1. Сухий гідрозатвор працює наступним чином: Стічні води надходять через патрубок 2 і своєю масою тиснуть на клапан затвора 1. Через те, що клапан затвора 1 обладнано завісою 4 або декількома завісами 4, відповідно клапан затвора 1 повернеться на осі завіси 4, на кут 7, стічні води разом з твердими частинами та сміттям надійдуть у вихідний стік 5, обладнаний відстійником 8. Завдяки тому, що клапан затвора 1 має обмежувач відкриття 6, він відкриває вихід у певних межах, визначених кутом 7, тим самим автоматично регулює величину потоку стічних вод, що є важливим для запобігання переповненню стічними водами вихідного стоку 5. Осади, присутні у стічних водах вихідного стоку, осідають у відстійнику 8, з якого їх періодично усувають механічним способом. Для гарантування замикання клапаном затвора 1 отвору вхідного патрубка 2 клапан обладнують приливком закриття 3, який під дією гравітаційних сил примушує клапан 1 закрити вхідний отвір патрубка 2 і тим самим запобігає поширенню неприємного запаху назовні. Застосування обмежувача стоків 6 та приливка закриття 3 залежить від обсягу стічних вод та можливості акумулювання стоків. Техніко-економічний ефект від використання сухого гідрозатвора полягає у тому, що запобігає забиттю отвору стоку твердими частинами, осадами та сміттям, а також проникненню неприємних запахів назовні, не потребує ущільнень, догляду та обслуговування, може бути застосований як для внутрішньо квартирних сантехнічних приладів, так і для магістральних проводів відведення стоків. 1 UA 118338 U 5 Бібліографічні дані: 1. Патент США № 4958528. 2. Патент США № 6651266. 3. Патент України № 27623. 4. Патент України № 27628. 5. Патент України № 15984. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Сухий гідрозатвор, що містить вхідний патрубок, вихідний стік, відстійник, який відрізняється тим, що клапан затвора виконано з можливістю обертання на осі завіси або завіс з обмежувачем відкриття і регулювання величини потоку стоків або без нього та приливком закриття або без нього. 2 UA 118338 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
