Великий пристрій з ексцентричним каналом для введення лікувального засобу

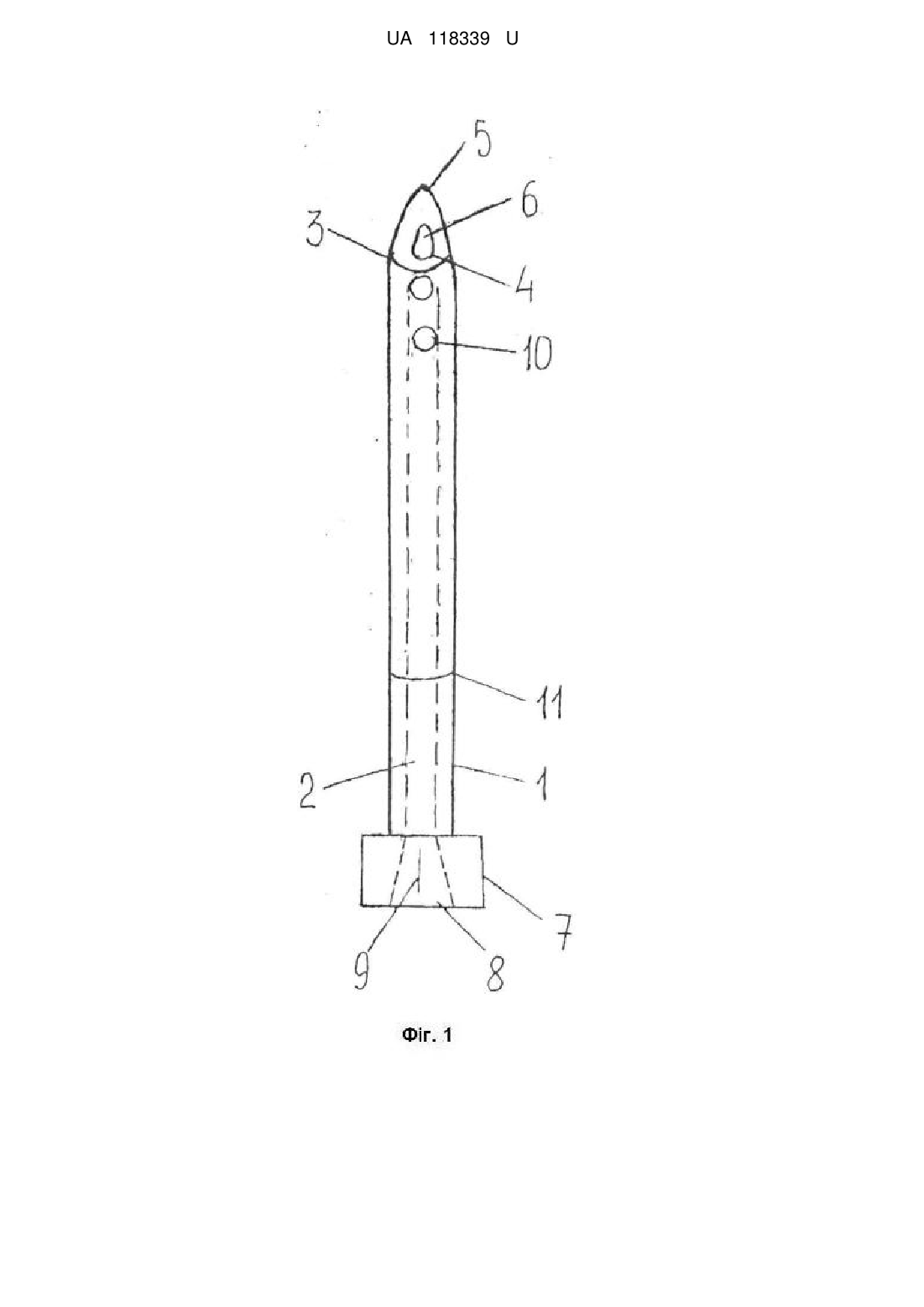

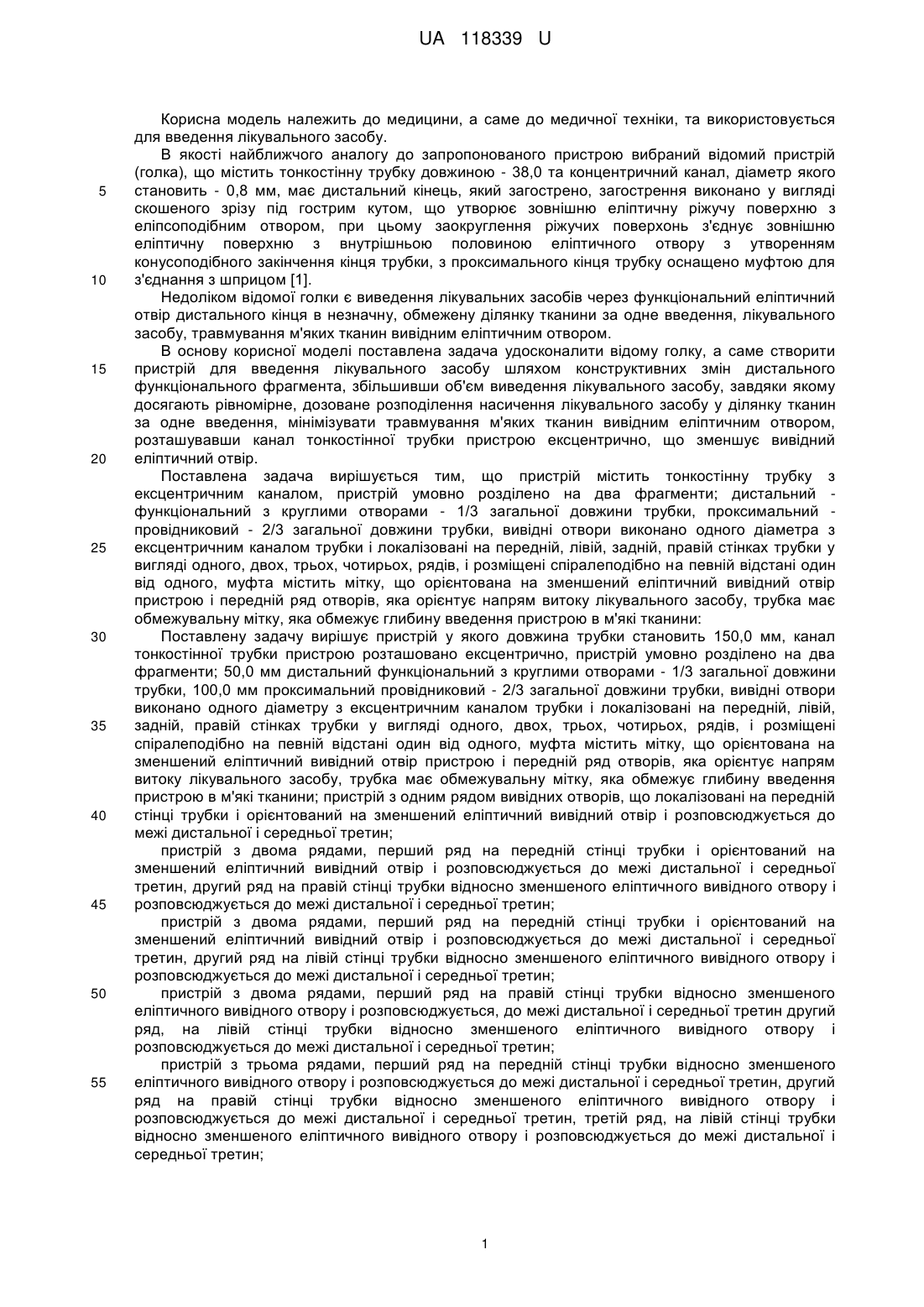

Реферат: UA 118339 U UA 118339 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувального засобу. В якості найближчого аналогу до запропонованого пристрою вибраний відомий пристрій (голка), що містить тонкостінну трубку довжиною - 38,0 та концентричний канал, діаметр якого становить - 0,8 мм, має дистальний кінець, який загострено, загострення виконано у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліпсоподібним отвором, при цьому заокруглення ріжучих поверхонь з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусоподібного закінчення кінця трубки, з проксимального кінця трубку оснащено муфтою для з'єднання з шприцом [1]. Недоліком відомої голки є виведення лікувальних засобів через функціональний еліптичний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення, лікувального засобу, травмування м'яких тканин вивідним еліптичним отвором. В основу корисної моделі поставлена задача удосконалити відому голку, а саме створити пристрій для введення лікувального засобу шляхом конструктивних змін дистального функціонального фрагмента, збільшивши об'єм виведення лікувального засобу, завдяки якому досягають рівномірне, дозоване розподілення насичення лікувального засобу у ділянку тканин за одне введення, мінімізувати травмування м'яких тканин вивідним еліптичним отвором, розташувавши канал тонкостінної трубки пристрою ексцентрично, що зменшує вивідний еліптичний отвір. Поставлена задача вирішується тим, що пристрій містить тонкостінну трубку з ексцентричним каналом, пристрій умовно розділено на два фрагменти; дистальний функціональний з круглими отворами - 1/3 загальної довжини трубки, проксимальний провідниковий - 2/3 загальної довжини трубки, вивідні отвори виконано одного діаметра з ексцентричним каналом трубки і локалізовані на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох, рядів, і розміщені спіралеподібно на певній відстані один від одного, муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини: Поставлену задачу вирішує пристрій у якого довжина трубки становить 150,0 мм, канал тонкостінної трубки пристрою розташовано ексцентрично, пристрій умовно розділено на два фрагменти; 50,0 мм дистальний функціональний з круглими отворами - 1/3 загальної довжини трубки, 100,0 мм проксимальний провідниковий - 2/3 загальної довжини трубки, вивідні отвори виконано одного діаметру з ексцентричним каналом трубки і локалізовані на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох, рядів, і розміщені спіралеподібно на певній відстані один від одного, муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини; пристрій з одним рядом вивідних отворів, що локалізовані на передній стінці трубки і орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на зменшений еліптичний вивідний отвір і розповсюджується до межі дистальної і середньої третин, другий ряд на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з двома рядами, перший ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується, до межі дистальної і середньої третин другий ряд, на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; пристрій з трьома рядами, перший ряд на передній стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, третій ряд, на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; 1 UA 118339 U 5 10 15 20 25 30 35 40 45 50 55 60 пристрій з чотирма рядами, перший ряд на передній стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, другий ряд на правій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, третій ряд, на задній стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин, четвертий ряд, на лівій стінці трубки відносно зменшеного еліптичного вивідного отвору і розповсюджується до межі дистальної і середньої третин; однорядний пристрій, що містить (фіг. 1) тонкостінну трубку - 1, ексцентричний канал трубки - 2, зовнішню еліптичну сторону конусного закінчення кінця трубки - 3, внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфту пристрою 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11; дворядний пристрій, що містить (фіг. 2) тонкостінну трубку - 1, ексцентричний канал трубки 2, зовнішню еліптичну сторону конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфту пристрою - 7, пристрій з'єднання - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою -10, мітку на тонкостінній трубці -11, вивідні отвори на правій стінці пристрою - 12; дворядний пристрій, що містить (фіг. 3) тонкостінну трубку 1, ексцентричний канал трубки 2, зовнішню еліптичну сторону конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на лівій стінці пристрою - 13; дворядний пристрій, що містить (фіг. 4) тонкостінну трубку - 1, ексцентричний канал трубки 2, зовнішню еліптичну сторону конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13; трирядний пристрій, що містить (фіг. 3) тонкостінну трубку - 1, ексцентричний канал трубки 2, зовнішню еліптичну сторону конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13; чотирирядний пристрій, що містить (фіг. 6) тонкостінну трубку - 1, ексцентричний канал трубки - 2, зовнішню еліптичну сторону конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір 6, муфту пристрою - 7, пристрій з'єднання з канюлею шприца 8, орієнтовну мітку муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13, вивідні отвори на задній стінці пристрою - 14. Запропонована корисна модель працює наступним чином: ділянку шкіри перед введенням пристрою обробляють розчином 96 градусного спирту, проводять з'єднання муфти - 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою - 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки - 11 (фіг. 1), орієнтовною міткою муфти пристрою - 9 встановлюють напрям виведення лікувальних засобів, виведення лікувальних засобів проходить через усі отвори пристрою, аналогічно працюють пристрої для введення лікувального засобу, що на фігурах 2, 3, 4, 5,. Суть запропонованої корисної моделі також пояснюється кресленнями. Фіг. 1. Однорядний пристрій з ексцентричним каналом. Фіг. 2. Дворядний пристрій з ексцентричним каналом. Фіг. 3. Дворядний пристрій з ексцентричним каналом. Фіг. 4. Дворядний пристрій з ексцентричним каналом. Фіг. 5. Трирядний пристрій з ексцентричним каналом, Фіг. 6. Чотирирядний пристрій з ексцентричним каналом. На фіг. 1. Тонкостінна трубка - 1, ексцентричний канал трубки - 2, зовнішня еліптична сторона конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфта пристрою - 7, пристрій 2 UA 118339 U 5 10 15 20 25 30 35 з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11. На фіг. 2. Тонкостінна трубка - 1, ексцентричний канал трубки - 2, зовнішня еліптична сторона конусного закінчення кінця трубки - 3 внутрішній край еліптичною вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12. На фіг. 3. Тонкостінна трубка - 1, ексцентричний канал трубки - 2, зовнішня еліптична сторона конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на лівій стінці пристрою - 13. На фіг. 4. Тонкостінна трубка - 1, ексцентричний канал трубки - 2, зовнішня | еліптична сторона конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний сліп пічний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13. На фіг. 5. Тонкостінна трубка - 1, ексцентричний канал трубки - 2, зовнішня еліптична сторона конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13. На фіг. 6. Тонкостінна трубка - 1, ексцентричний канал трубки - 2, зовнішня еліптична сторона конусного закінчення кінця трубки - 3 внутрішній край еліптичного вивідного отвору - 4, конусне закінчення кінця трубки - 5, вивідний еліптичний отвір - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11, вивідні отвори на правій стінці пристрою - 12, вивідні отвори на лівій стінці пристрою - 13, вивідні отвори на задній стінці пристрою - 14. При використанні запропонованого пристрою для введення лікувального засобу досягають рівномірного, дозованого розподілення лікувального засобу на велику ділянку тканини за одне введення. Джерело інформації: 1. Шприц (10 мл) Луєра. ЮРІЯ-ΦΑΡΜ. ТУ У 33.1-30109129-001: 2007. М. Черкаси вул. Чегеринська 21. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Великий пристрій з ексцентричним каналом для введення лікувального засобу, що містить металеву тонкостінну трубку з ексцентричним каналом, має загострений дистальний кінець, загострення виконано у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліпсоподібним отвором, при цьому заокруглення ріжучих поверхонь з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця трубки, з проксимального кінця трубку оснащено муфтою для з'єднання з шприцом, який відрізняється тим, що довжина пристрою становить 150,0 мм, канал тонкостінної трубки пристрою розташований ексцентрично, пристрій умовно розділено на два фрагменти: дистальний - функціональний з круглими отворами - 1/3 загальної довжини трубки, проксимальний - провідниковий - 2/3 загальної довжини трубки;вивідні отвори виконано одного діаметра з ексцентричним каналом трубки і локалізовані на передній, лівій, задній, правій стінках, трубки у вигляді одного, двох, трьох, чотирьох, рядів; розміщено спіралеподібно на певній відстані один від одного; муфта містить мітку, що орієнтована на зменшений еліптичний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини. 3 UA 118339 U 4 UA 118339 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
