Сонячний підігрівач води

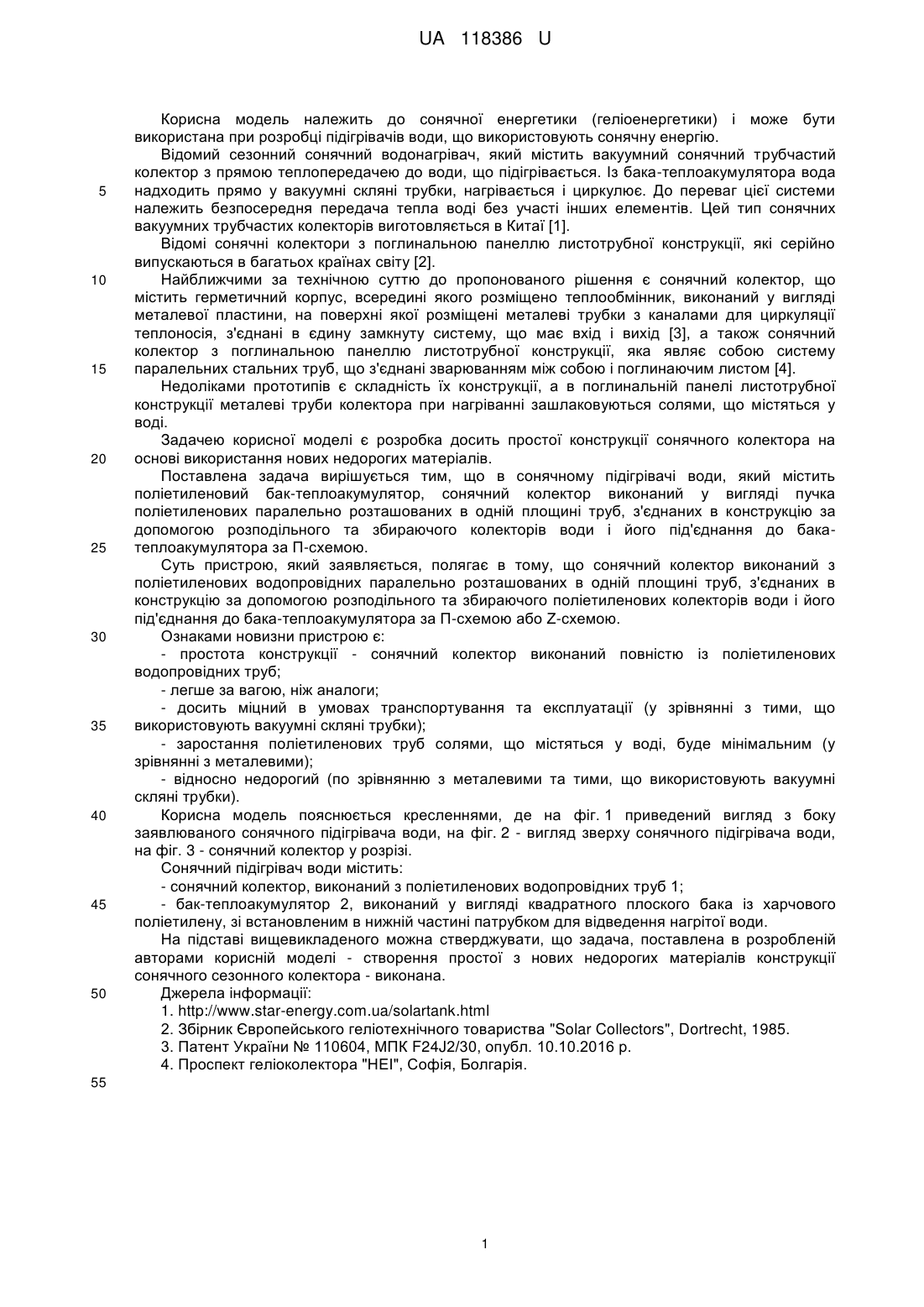

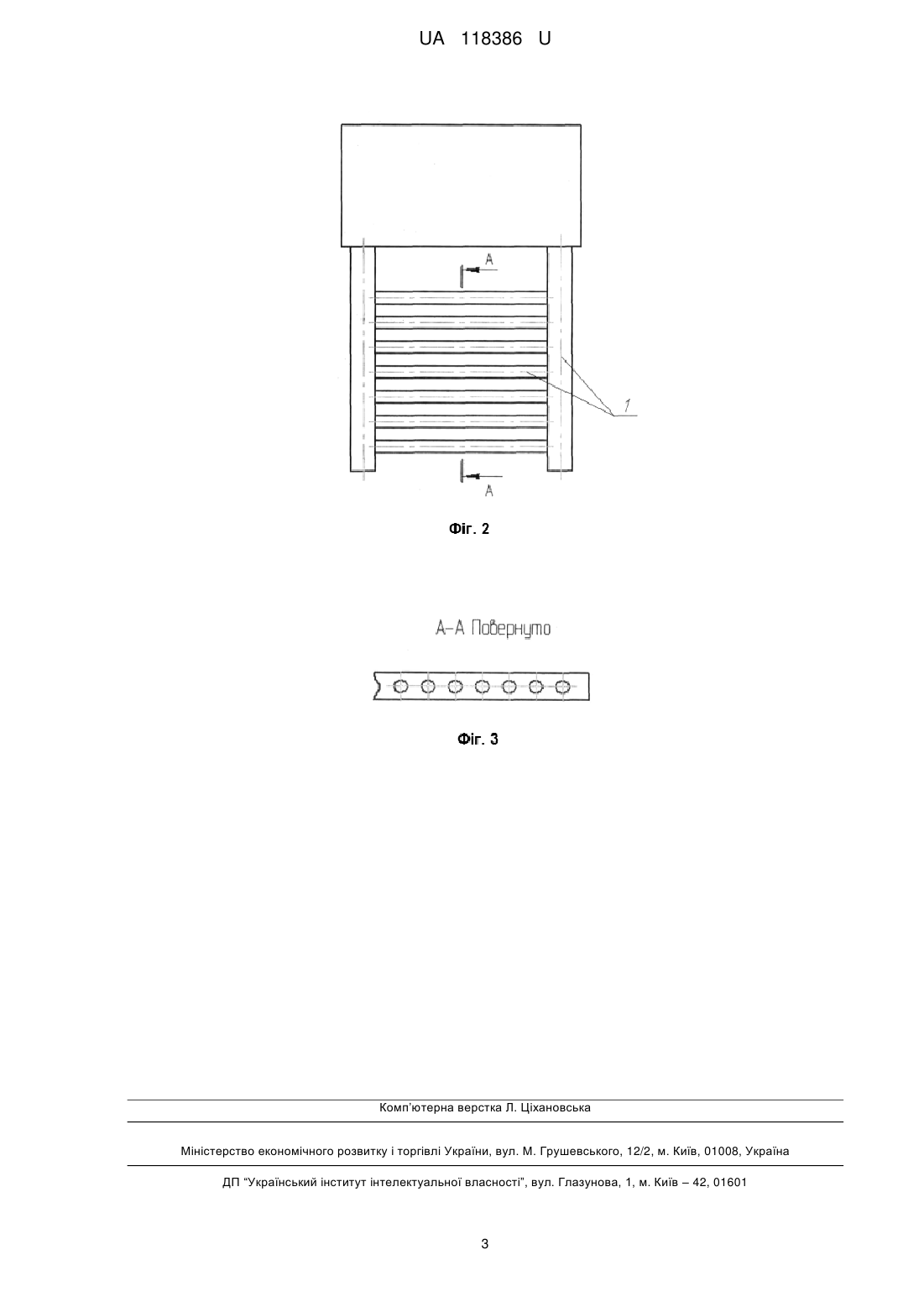

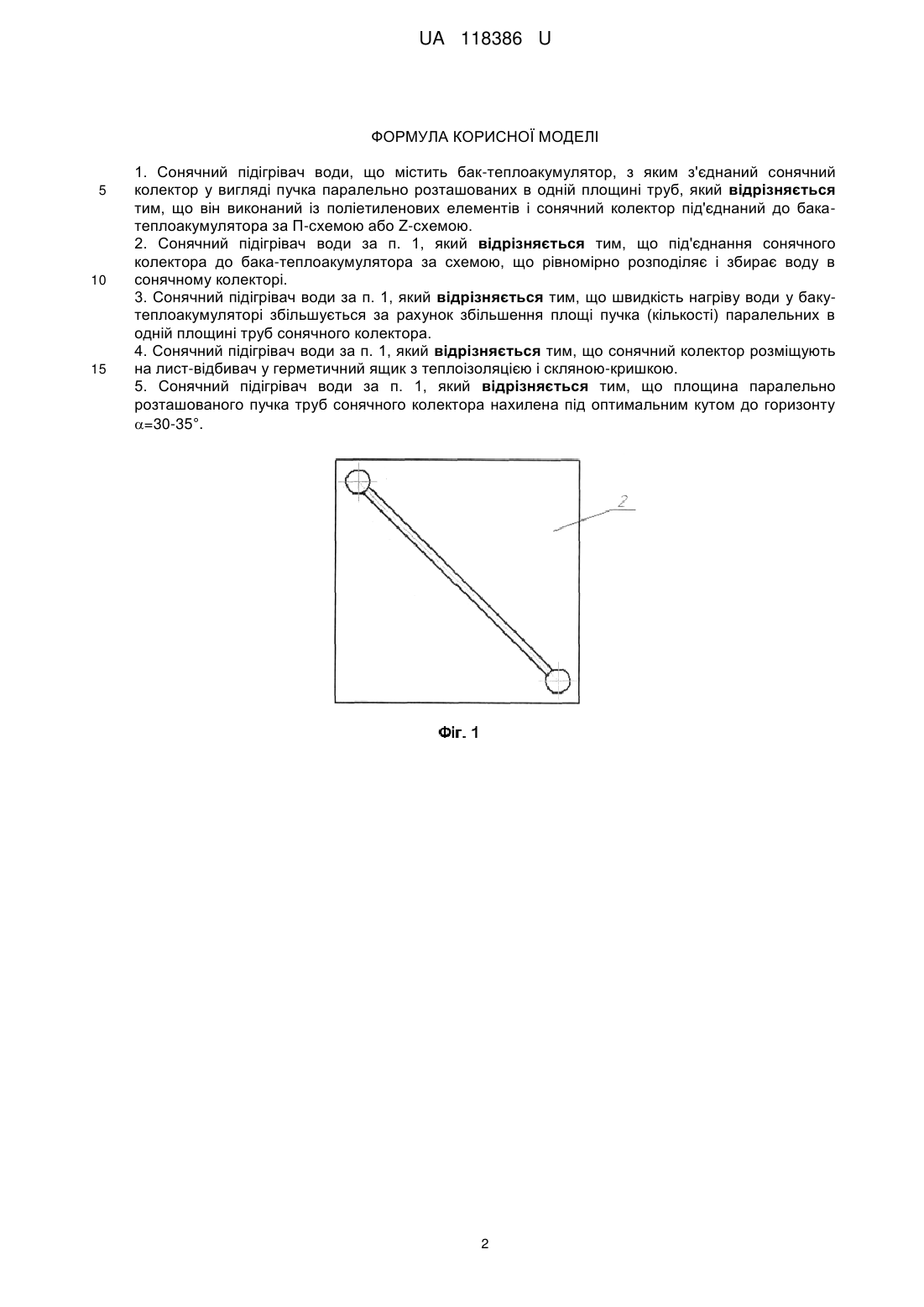

Реферат: UA 118386 U UA 118386 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сонячної енергетики (геліоенергетики) і може бути використана при розробці підігрівачів води, що використовують сонячну енергію. Відомий сезонний сонячний водонагрівач, який містить вакуумний сонячний трубчастий колектор з прямою теплопередачею до води, що підігрівається. Із бака-теплоакумулятора вода надходить прямо у вакуумні скляні трубки, нагрівається і циркулює. До переваг цієї системи належить безпосередня передача тепла воді без участі інших елементів. Цей тип сонячних вакуумних трубчастих колекторів виготовляється в Китаї [1]. Відомі сонячні колектори з поглинальною панеллю листотрубної конструкції, які серійно випускаються в багатьох країнах світу [2]. Найближчими за технічною суттю до пропонованого рішення є сонячний колектор, що містить герметичний корпус, всередині якого розміщено теплообмінник, виконаний у вигляді металевої пластини, на поверхні якої розміщені металеві трубки з каналами для циркуляції теплоносія, з'єднані в єдину замкнуту систему, що має вхід і вихід [3], а також сонячний колектор з поглинальною панеллю листотрубної конструкції, яка являє собою систему паралельних стальних труб, що з'єднані зварюванням між собою і поглинаючим листом [4]. Недоліками прототипів є складність їх конструкції, а в поглинальній панелі листотрубної конструкції металеві труби колектора при нагріванні зашлаковуються солями, що містяться у воді. Задачею корисної моделі є розробка досить простої конструкції сонячного колектора на основі використання нових недорогих матеріалів. Поставлена задача вирішується тим, що в сонячному підігрівачі води, який містить поліетиленовий бак-теплоакумулятор, сонячний колектор виконаний у вигляді пучка поліетиленових паралельно розташованих в одній площині труб, з'єднаних в конструкцію за допомогою розподільного та збираючого колекторів води і його під'єднання до бакатеплоакумулятора за П-схемою. Суть пристрою, який заявляється, полягає в тому, що сонячний колектор виконаний з поліетиленових водопровідних паралельно розташованих в одній площині труб, з'єднаних в конструкцію за допомогою розподільного та збираючого поліетиленових колекторів води і його під'єднання до бака-теплоакумулятора за П-схемою або Z-схемою. Ознаками новизни пристрою є: - простота конструкції - сонячний колектор виконаний повністю із поліетиленових водопровідних труб; - легше за вагою, ніж аналоги; - досить міцний в умовах транспортування та експлуатації (у зрівнянні з тими, що використовують вакуумні скляні трубки); - заростання поліетиленових труб солями, що містяться у воді, буде мінімальним (у зрівнянні з металевими); - відносно недорогий (по зрівнянню з металевими та тими, що використовують вакуумні скляні трубки). Корисна модель пояснюється кресленнями, де на фіг. 1 приведений вигляд з боку заявлюваного сонячного підігрівача води, на фіг. 2 - вигляд зверху сонячного підігрівача води, на фіг. 3 - сонячний колектор у розрізі. Сонячний підігрівач води містить: - сонячний колектор, виконаний з поліетиленових водопровідних труб 1; - бак-теплоакумулятор 2, виконаний у вигляді квадратного плоского бака із харчового поліетилену, зі встановленим в нижній частині патрубком для відведення нагрітої води. На підставі вищевикладеного можна стверджувати, що задача, поставлена в розробленій авторами корисній моделі - створення простої з нових недорогих матеріалів конструкції сонячного сезонного колектора - виконана. Джерела інформації: 1. http://www.star-energy.com.ua/solartank.html 2. Збірник Європейського геліотехнічного товариства "Solar Collectors", Dortrecht, 1985. 3. Патент України № 110604, МПК F24J2/30, опубл. 10.10.2016 р. 4. Проспект геліоколектора "НЕІ", Софія, Болгарія. 55 1 UA 118386 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Сонячний підігрівач води, що містить бак-теплоакумулятор, з яким з'єднаний сонячний колектор у вигляді пучка паралельно розташованих в одній площині труб, який відрізняється тим, що він виконаний із поліетиленових елементів і сонячний колектор під'єднаний до бакатеплоакумулятора за П-схемою або Z-схемою. 2. Сонячний підігрівач води за п. 1, який відрізняється тим, що під'єднання сонячного колектора до бака-теплоакумулятора за схемою, що рівномірно розподіляє і збирає воду в сонячному колекторі. 3. Сонячний підігрівач води за п. 1, який відрізняється тим, що швидкість нагріву води у бакутеплоакумуляторі збільшується за рахунок збільшення площі пучка (кількості) паралельних в одній площині труб сонячного колектора. 4. Сонячний підігрівач води за п. 1, який відрізняється тим, що сонячний колектор розміщують на лист-відбивач у герметичний ящик з теплоізоляцією і скляною-кришкою. 5. Сонячний підігрівач води за п. 1, який відрізняється тим, що площина паралельно розташованого пучка труб сонячного колектора нахилена під оптимальним кутом до горизонту =30-35°. 2 UA 118386 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
