Сонячний колектор

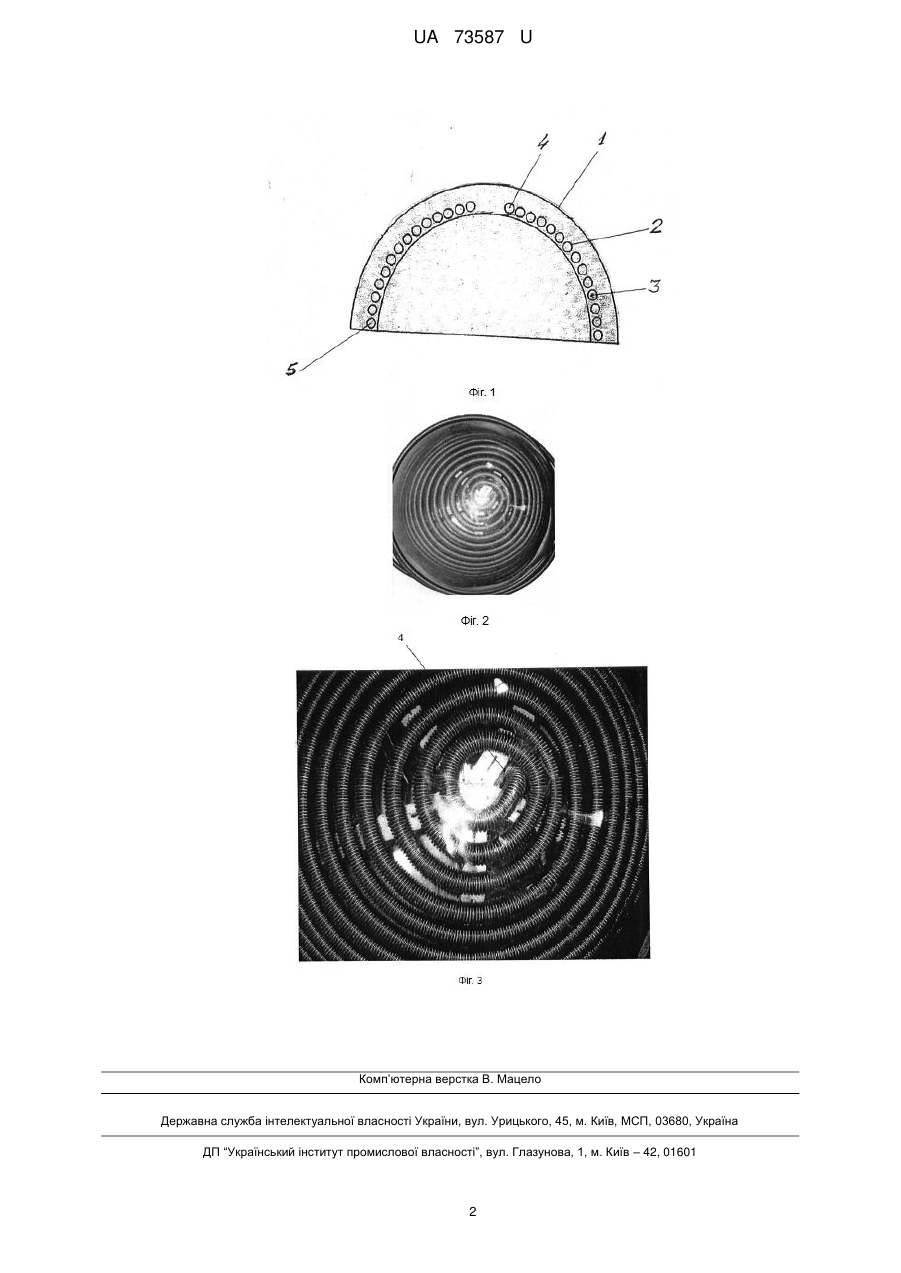

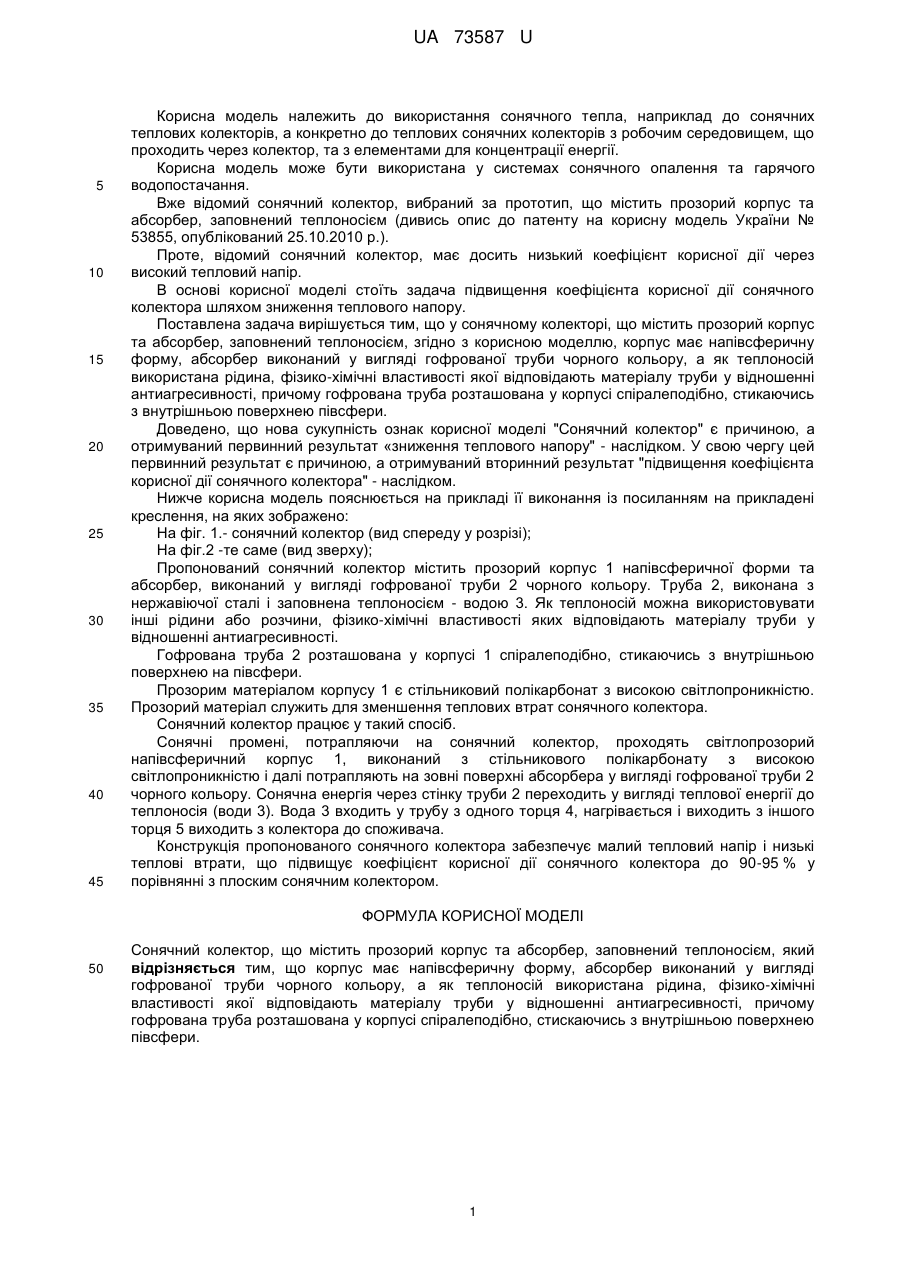

Реферат: Сонячний колектор, що містить прозорий корпус та абсорбер, заповнений теплоносієм, причому корпус має напівсферичну форму, абсорбер виконаний у вигляді гофрованої труби чорного кольору, а як теплоносій використана рідина, фізико-хімічні властивості якої відповідають матеріалу труби у відношенні антиагресивності, причому гофрована труба розташована у корпусі спіралеподібно, стискаючись з внутрішньою поверхнею півсфери. UA 73587 U (54) СОНЯЧНИЙ КОЛЕКТОР UA 73587 U UA 73587 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до використання сонячного тепла, наприклад до сонячних теплових колекторів, а конкретно до теплових сонячних колекторів з робочим середовищем, що проходить через колектор, та з елементами для концентрації енергії. Корисна модель може бути використана у системах сонячного опалення та гарячого водопостачання. Вже відомий сонячний колектор, вибраний за прототип, що містить прозорий корпус та абсорбер, заповнений теплоносієм (дивись опис до патенту на корисну модель України № 53855, опублікований 25.10.2010 p.). Проте, відомий сонячний колектор, має досить низький коефіцієнт корисної дії через високий тепловий напір. В основі корисної моделі стоїть задача підвищення коефіцієнта корисної дії сонячного колектора шляхом зниження теплового напору. Поставлена задача вирішується тим, що у сонячному колекторі, що містить прозорий корпус та абсорбер, заповнений теплоносієм, згідно з корисною моделлю, корпус має напівсферичну форму, абсорбер виконаний у вигляді гофрованої труби чорного кольору, а як теплоносій використана рідина, фізико-хімічні властивості якої відповідають матеріалу труби у відношенні антиагресивності, причому гофрована труба розташована у корпусі спіралеподібно, стикаючись з внутрішньою поверхнею півсфери. Доведено, що нова сукупність ознак корисної моделі "Сонячний колектор" є причиною, а отримуваний первинний результат «зниження теплового напору" - наслідком. У свою чергу цей первинний результат є причиною, а отримуваний вторинний результат "підвищення коефіцієнта корисної дії сонячного колектора" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання із посиланням на прикладені креслення, на яких зображено: На фіг. 1.- сонячний колектор (вид спереду у розрізі); На фіг.2 -те саме (вид зверху); Пропонований сонячний колектор містить прозорий корпус 1 напівсферичної форми та абсорбер, виконаний у вигляді гофрованої труби 2 чорного кольору. Труба 2, виконана з нержавіючої сталі і заповнена теплоносієм - водою 3. Як теплоносій можна використовувати інші рідини або розчини, фізико-хімічні властивості яких відповідають матеріалу труби у відношенні антиагресивності. Гофрована труба 2 розташована у корпусі 1 спіралеподібно, стикаючись з внутрішньою поверхнею на півсфери. Прозорим матеріалом корпусу 1 є стільниковий полікарбонат з високою світлопроникністю. Прозорий матеріал служить для зменшення теплових втрат сонячного колектора. Сонячний колектор працює у такий спосіб. Сонячні промені, потрапляючи на сонячний колектор, проходять світлопрозорий напівсферичний корпус 1, виконаний з стільникового полікарбонату з високою світлопроникністю і далі потрапляють на зовні поверхні абсорбера у вигляді гофрованої труби 2 чорного кольору. Сонячна енергія через стінку труби 2 переходить у вигляді теплової енергії до теплоносія (води 3). Вода 3 входить у трубу з одного торця 4, нагрівається і виходить з іншого торця 5 виходить з колектора до споживача. Конструкція пропонованого сонячного колектора забезпечує малий тепловий напір і низькі теплові втрати, що підвищує коефіцієнт корисної дії сонячного колектора до 90-95 % у порівнянні з плоским сонячним колектором. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Сонячний колектор, що містить прозорий корпус та абсорбер, заповнений теплоносієм, який відрізняється тим, що корпус має напівсферичну форму, абсорбер виконаний у вигляді гофрованої труби чорного кольору, а як теплоносій використана рідина, фізико-хімічні властивості якої відповідають матеріалу труби у відношенні антиагресивності, причому гофрована труба розташована у корпусі спіралеподібно, стискаючись з внутрішньою поверхнею півсфери. 1 UA 73587 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
