Сонячний колектор

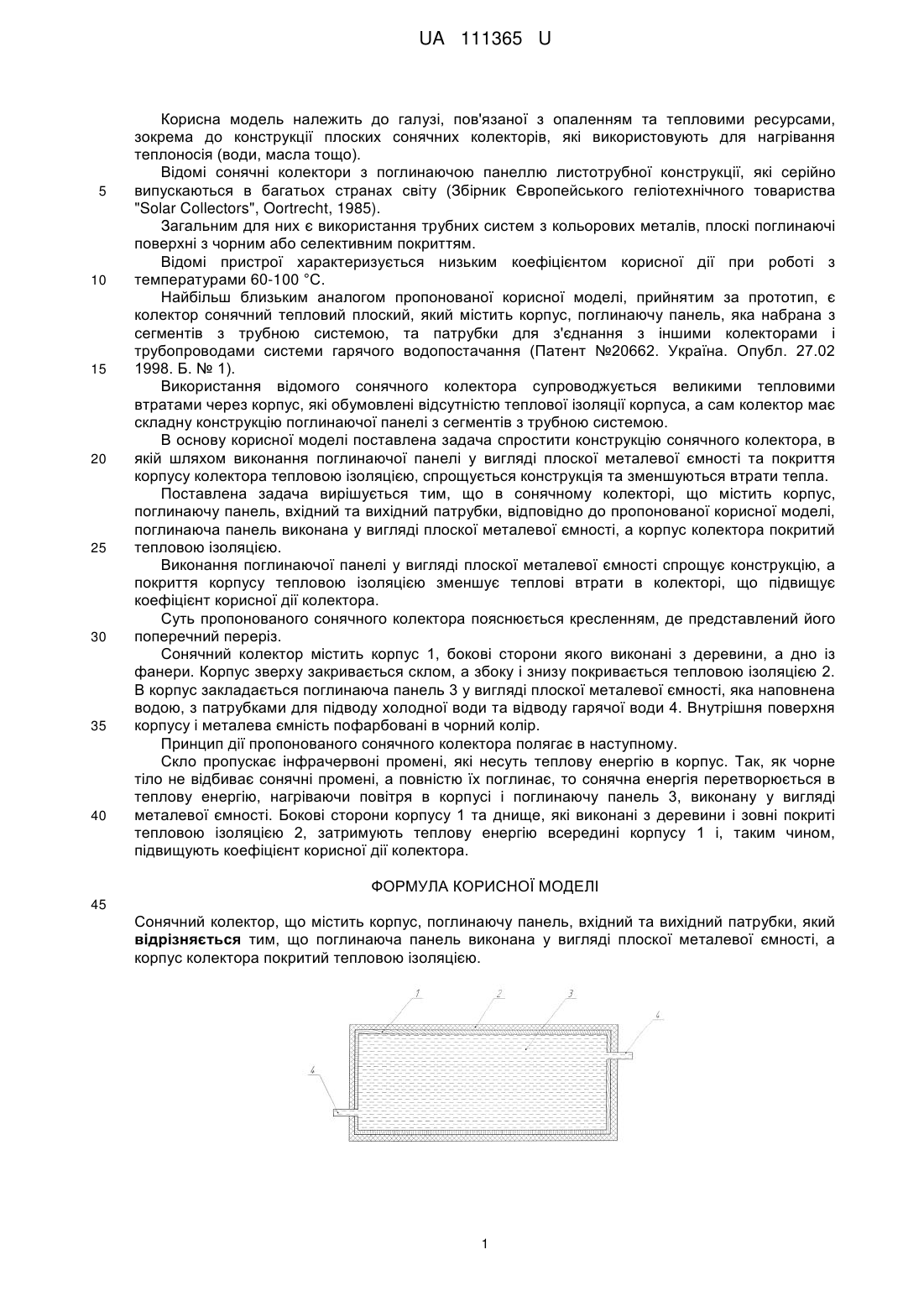

Реферат: Сонячний колектор містить корпус, поглинаючу панель, вхідний та вихідний патрубки. Крім цього поглинаюча панель виконана у вигляді плоскої металевої ємності, а корпус колектора покритий тепловою ізоляцією. UA 111365 U (54) СОНЯЧНИЙ КОЛЕКТОР UA 111365 U UA 111365 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі, пов'язаної з опаленням та тепловими ресурсами, зокрема до конструкції плоских сонячних колекторів, які використовують для нагрівання теплоносія (води, масла тощо). Відомі сонячні колектори з поглинаючою панеллю листотрубної конструкції, які серійно випускаються в багатьох странах світу (Збірник Європейського геліотехнічного товариства "Solar Collectors", Oortrecht, 1985). Загальним для них є використання трубних систем з кольорових металів, плоскі поглинаючі поверхні з чорним або селективним покриттям. Відомі пристрої характеризується низьким коефіцієнтом корисної дії при роботі з температурами 60-100 °C. Найбільш близьким аналогом пропонованої корисної моделі, прийнятим за прототип, є колектор сонячний тепловий плоский, який містить корпус, поглинаючу панель, яка набрана з сегментів з трубною системою, та патрубки для з'єднання з іншими колекторами і трубопроводами системи гарячого водопостачання (Патент №20662. Україна. Опубл. 27.02 1998. Б. № 1). Використання відомого сонячного колектора супроводжується великими тепловими втратами через корпус, які обумовлені відсутністю теплової ізоляції корпуса, а сам колектор має складну конструкцію поглинаючої панелі з сегментів з трубною системою. В основу корисної моделі поставлена задача спростити конструкцію сонячного колектора, в якій шляхом виконання поглинаючої панелі у вигляді плоскої металевої ємності та покриття корпусу колектора тепловою ізоляцією, спрощується конструкція та зменшуються втрати тепла. Поставлена задача вирішується тим, що в сонячному колекторі, що містить корпус, поглинаючу панель, вхідний та вихідний патрубки, відповідно до пропонованої корисної моделі, поглинаюча панель виконана у вигляді плоскої металевої ємності, а корпус колектора покритий тепловою ізоляцією. Виконання поглинаючої панелі у вигляді плоскої металевої ємності спрощує конструкцію, а покриття корпусу тепловою ізоляцією зменшує теплові втрати в колекторі, що підвищує коефіцієнт корисної дії колектора. Суть пропонованого сонячного колектора пояснюється кресленням, де представлений його поперечний переріз. Сонячний колектор містить корпус 1, бокові сторони якого виконані з деревини, а дно із фанери. Корпус зверху закривається склом, а збоку і знизу покривається тепловою ізоляцією 2. В корпус закладається поглинаюча панель 3 у вигляді плоскої металевої ємності, яка наповнена водою, з патрубками для підводу холодної води та відводу гарячої води 4. Внутрішня поверхня корпусу і металева ємність пофарбовані в чорний колір. Принцип дії пропонованого сонячного колектора полягає в наступному. Скло пропускає інфрачервоні промені, які несуть теплову енергію в корпус. Так, як чорне тіло не відбиває сонячні промені, а повністю їх поглинає, то сонячна енергія перетворюється в теплову енергію, нагріваючи повітря в корпусі і поглинаючу панель 3, виконану у вигляді металевої ємності. Бокові сторони корпусу 1 та днище, які виконані з деревини і зовні покриті тепловою ізоляцією 2, затримують теплову енергію всередині корпусу 1 і, таким чином, підвищують коефіцієнт корисної дії колектора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Сонячний колектор, що містить корпус, поглинаючу панель, вхідний та вихідний патрубки, який відрізняється тим, що поглинаюча панель виконана у вигляді плоскої металевої ємності, а корпус колектора покритий тепловою ізоляцією. 1 UA 111365 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
