Трубний мегаксилофон

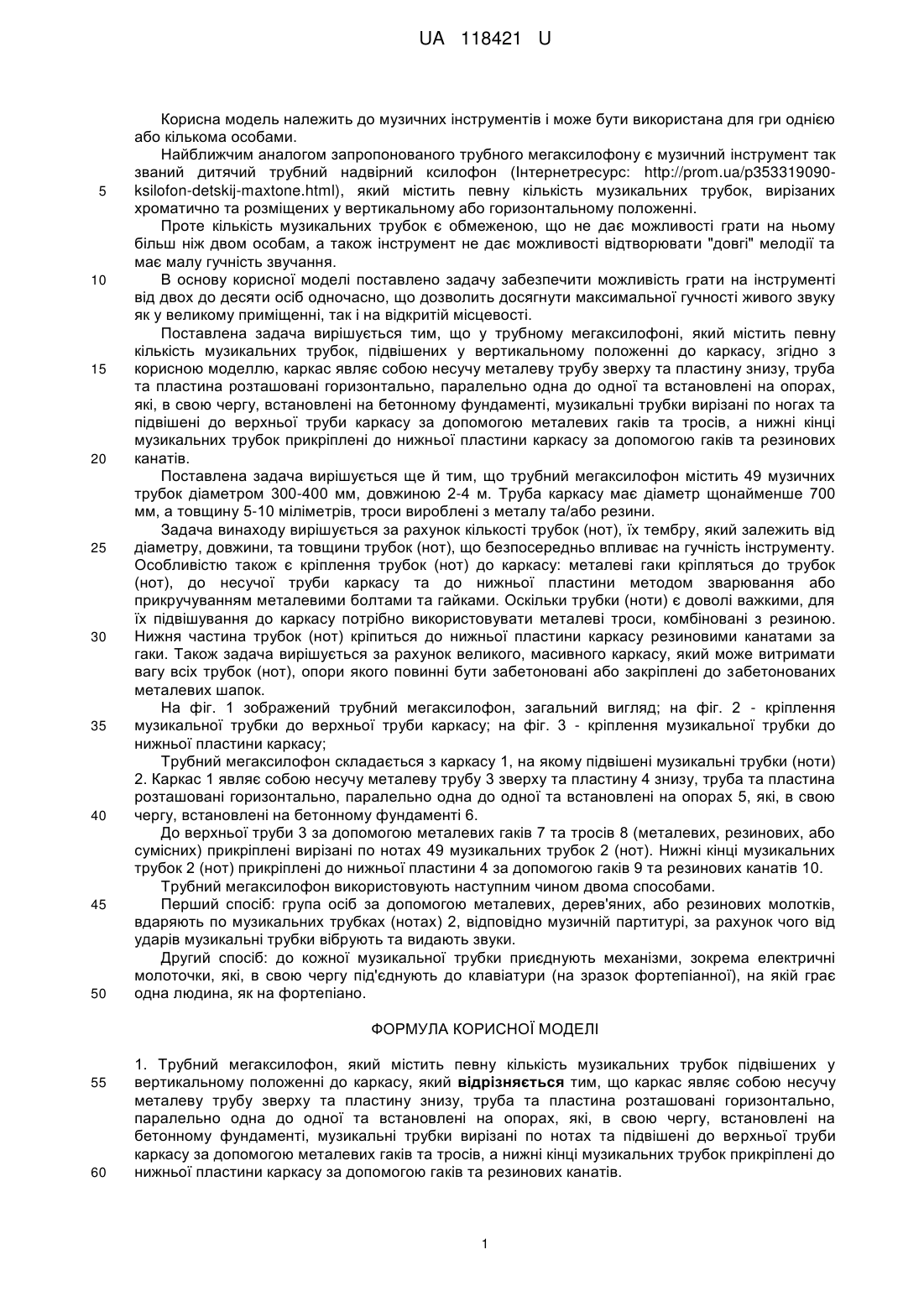

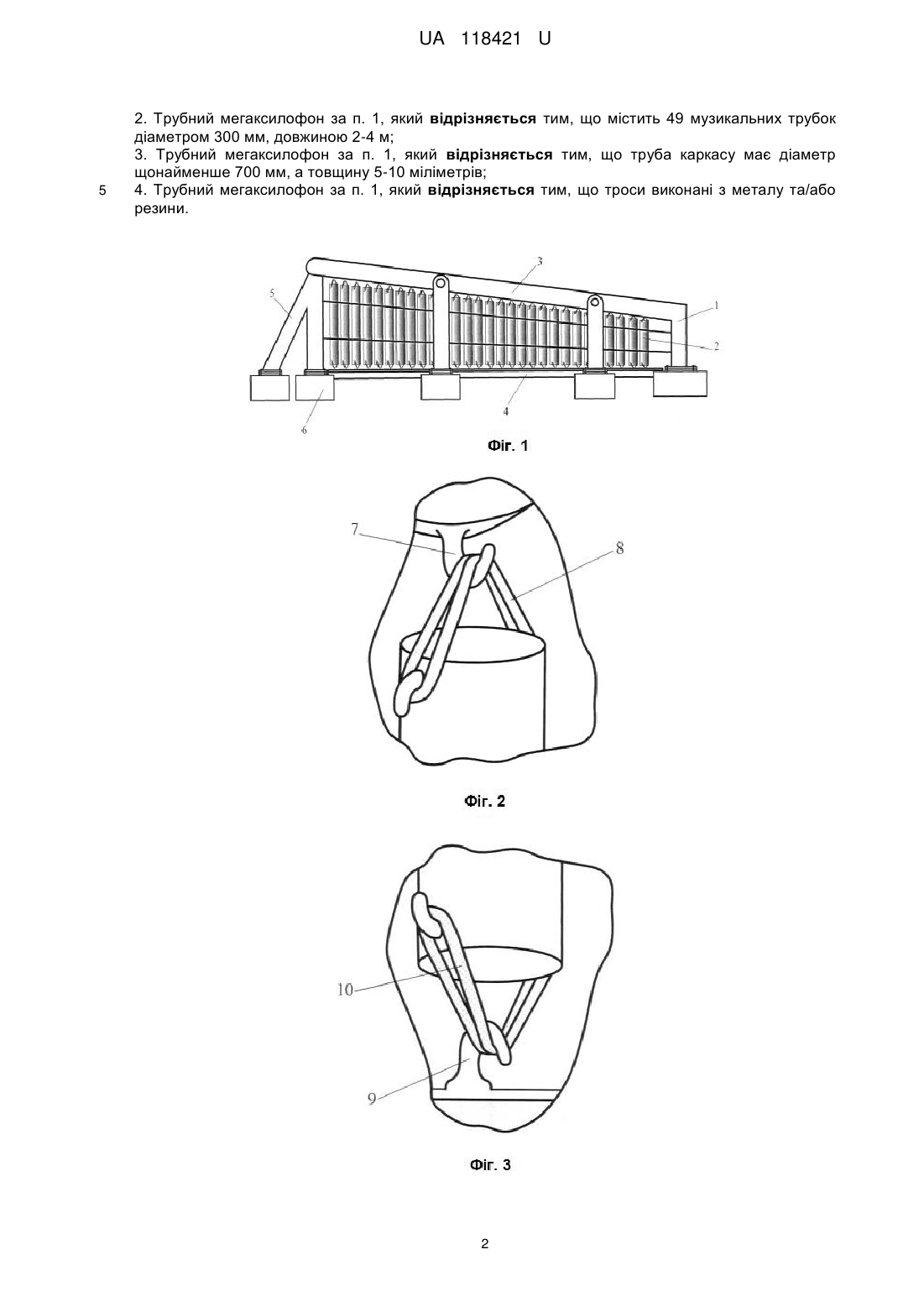

Реферат: Трубний мегаксилофон містить певну кількість музикальних трубок, підвішених у вертикальному положенні до каркасу. Каркас являє собою несучу металеву трубу зверху та пластину знизу, труба та пластина розташовані горизонтально, паралельно одна до одної та встановлені на опорах, які, в свою чергу, встановлені на бетонному фундаменті, музикальні трубки вирізані по нотах та підвішені до верхньої труби каркасу за допомогою металевих гаків та тросів, а нижні кінці музикальних трубок прикріплені до нижньої пластини каркасу за допомогою гаків та резинових канатів. UA 118421 U (54) ТРУБНИЙ МЕГАКСИЛОФОН UA 118421 U UA 118421 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до музичних інструментів і може бути використана для гри однією або кількома особами. Найближчим аналогом запропонованого трубного мегаксилофону є музичний інструмент так званий дитячий трубний надвірний ксилофон (Інтернетресурс: http://prom.ua/p353319090ksilofon-detskij-maxtone.html), який містить певну кількість музикальних трубок, вирізаних хроматично та розміщених у вертикальному або горизонтальному положенні. Проте кількість музикальних трубок є обмеженою, що не дає можливості грати на ньому більш ніж двом особам, а також інструмент не дає можливості відтворювати "довгі" мелодії та має малу гучність звучання. В основу корисної моделі поставлено задачу забезпечити можливість грати на інструменті від двох до десяти осіб одночасно, що дозволить досягнути максимальної гучності живого звуку як у великому приміщенні, так і на відкритій місцевості. Поставлена задача вирішується тим, що у трубному мегаксилофоні, який містить певну кількість музикальних трубок, підвішених у вертикальному положенні до каркасу, згідно з корисною моделлю, каркас являє собою несучу металеву трубу зверху та пластину знизу, труба та пластина розташовані горизонтально, паралельно одна до одної та встановлені на опорах, які, в свою чергу, встановлені на бетонному фундаменті, музикальні трубки вирізані по ногах та підвішені до верхньої труби каркасу за допомогою металевих гаків та тросів, а нижні кінці музикальних трубок прикріплені до нижньої пластини каркасу за допомогою гаків та резинових канатів. Поставлена задача вирішується ще й тим, що трубний мегаксилофон містить 49 музичних трубок діаметром 300-400 мм, довжиною 2-4 м. Труба каркасу має діаметр щонайменше 700 мм, а товщину 5-10 міліметрів, троси вироблені з металу та/або резини. Задача винаходу вирішується за рахунок кількості трубок (нот), їх тембру, який залежить від діаметру, довжини, та товщини трубок (нот), що безпосередньо впливає на гучність інструменту. Особливістю також є кріплення трубок (нот) до каркасу: металеві гаки кріпляться до трубок (нот), до несучої труби каркасу та до нижньої пластини методом зварювання або прикручуванням металевими болтами та гайками. Оскільки трубки (ноти) є доволі важкими, для їх підвішування до каркасу потрібно використовувати металеві троси, комбіновані з резиною. Нижня частина трубок (нот) кріпиться до нижньої пластини каркасу резиновими канатами за гаки. Також задача вирішується за рахунок великого, масивного каркасу, який може витримати вагу всіх трубок (нот), опори якого повинні бути забетоновані або закріплені до забетонованих металевих шапок. На фіг. 1 зображений трубний мегаксилофон, загальний вигляд; на фіг. 2 - кріплення музикальної трубки до верхньої труби каркасу; на фіг. 3 - кріплення музикальної трубки до нижньої пластини каркасу; Трубний мегаксилофон складається з каркасу 1, на якому підвішені музикальні трубки (ноти) 2. Каркас 1 являє собою несучу металеву трубу 3 зверху та пластину 4 знизу, труба та пластина розташовані горизонтально, паралельно одна до одної та встановлені на опорах 5, які, в свою чергу, встановлені на бетонному фундаменті 6. До верхньої труби 3 за допомогою металевих гаків 7 та тросів 8 (металевих, резинових, або сумісних) прикріплені вирізані по нотах 49 музикальних трубок 2 (нот). Нижні кінці музикальних трубок 2 (нот) прикріплені до нижньої пластини 4 за допомогою гаків 9 та резинових канатів 10. Трубний мегаксилофон використовують наступним чином двома способами. Перший спосіб: група осіб за допомогою металевих, дерев'яних, або резинових молотків, вдаряють по музикальних трубках (нотах) 2, відповідно музичній партитурі, за рахунок чого від ударів музикальні трубки вібрують та видають звуки. Другий спосіб: до кожної музикальної трубки приєднують механізми, зокрема електричні молоточки, які, в свою чергу під'єднують до клавіатури (на зразок фортепіанної), на якій грає одна людина, як на фортепіано. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Трубний мегаксилофон, який містить певну кількість музикальних трубок підвішених у вертикальному положенні до каркасу, який відрізняється тим, що каркас являє собою несучу металеву трубу зверху та пластину знизу, труба та пластина розташовані горизонтально, паралельно одна до одної та встановлені на опорах, які, в свою чергу, встановлені на бетонному фундаменті, музикальні трубки вирізані по нотах та підвішені до верхньої труби каркасу за допомогою металевих гаків та тросів, а нижні кінці музикальних трубок прикріплені до нижньої пластини каркасу за допомогою гаків та резинових канатів. 1 UA 118421 U 5 2. Трубний мегаксилофон за п. 1, який відрізняється тим, що містить 49 музикальних трубок діаметром 300 мм, довжиною 2-4 м; 3. Трубний мегаксилофон за п. 1, який відрізняється тим, що труба каркасу має діаметр щонайменше 700 мм, а товщину 5-10 міліметрів; 4. Трубний мегаксилофон за п. 1, який відрізняється тим, що троси виконані з металу та/або резини. 2 UA 118421 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
