Валковий млин

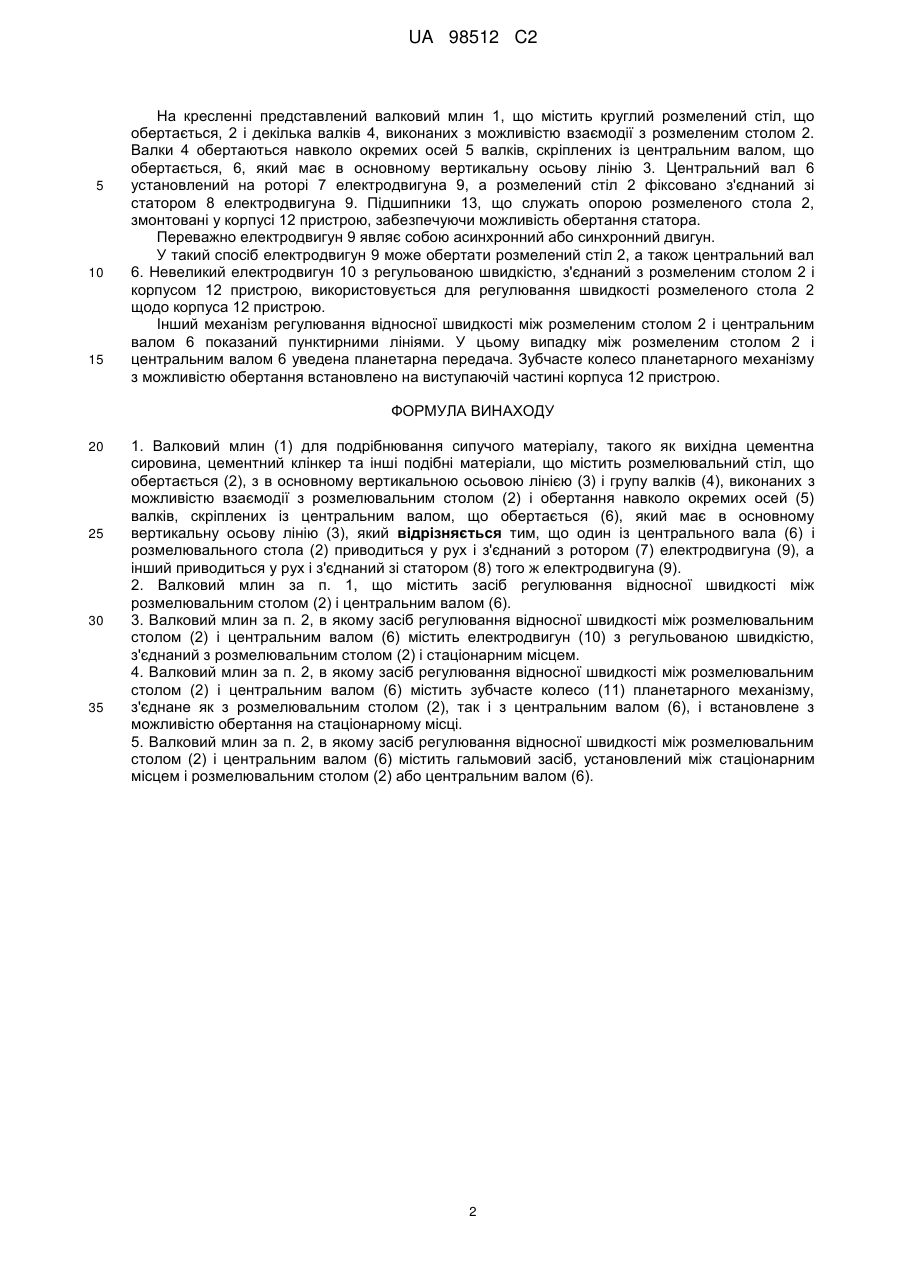

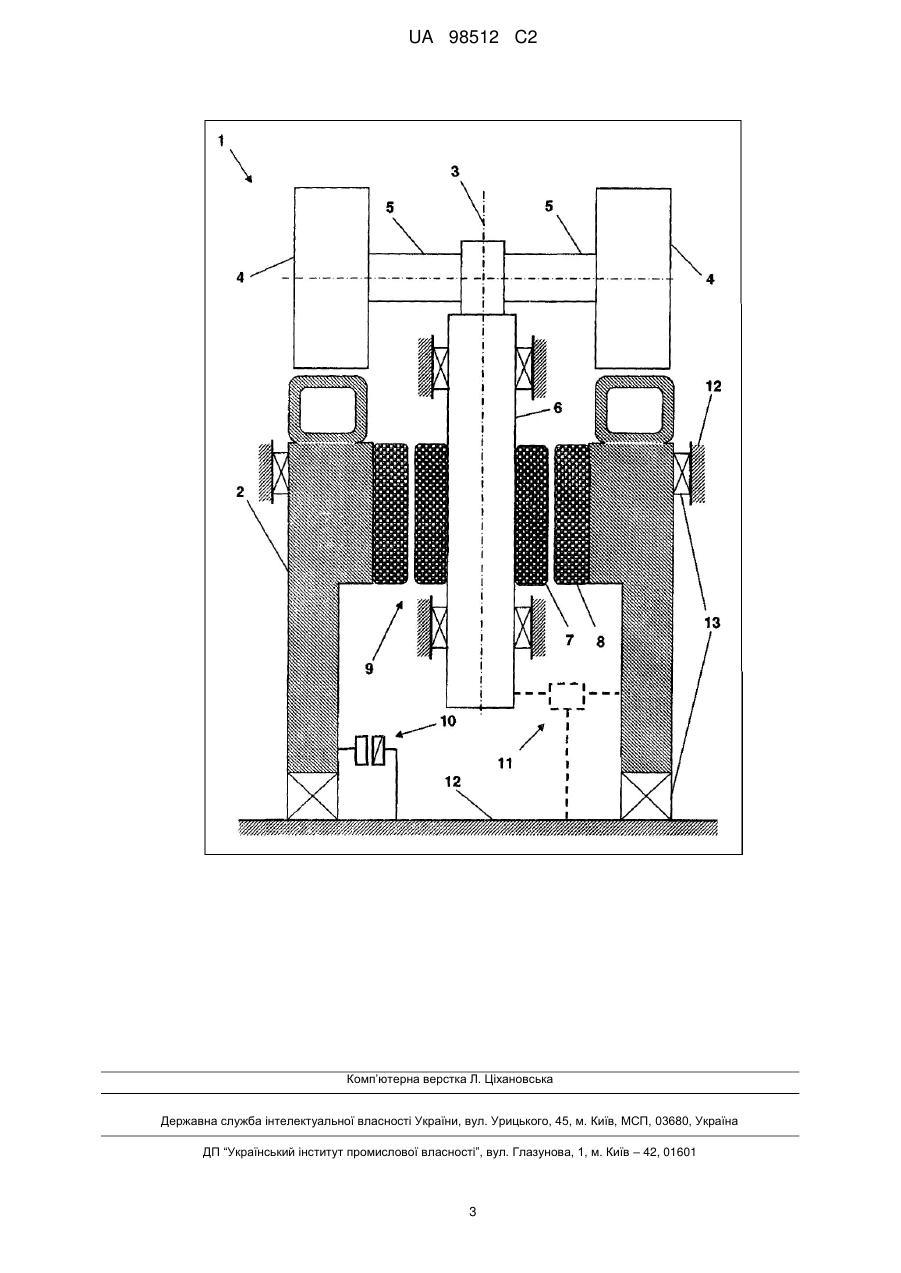

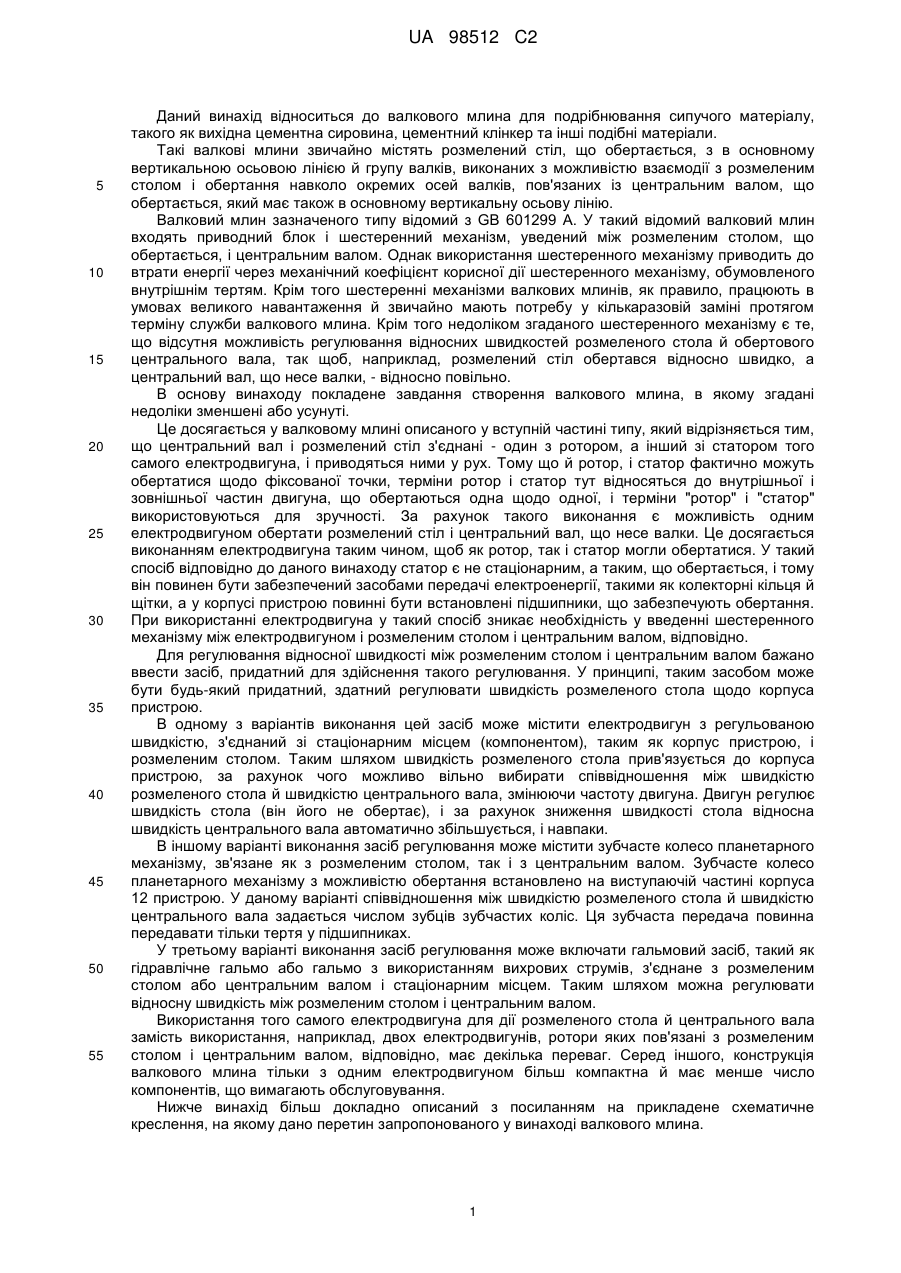

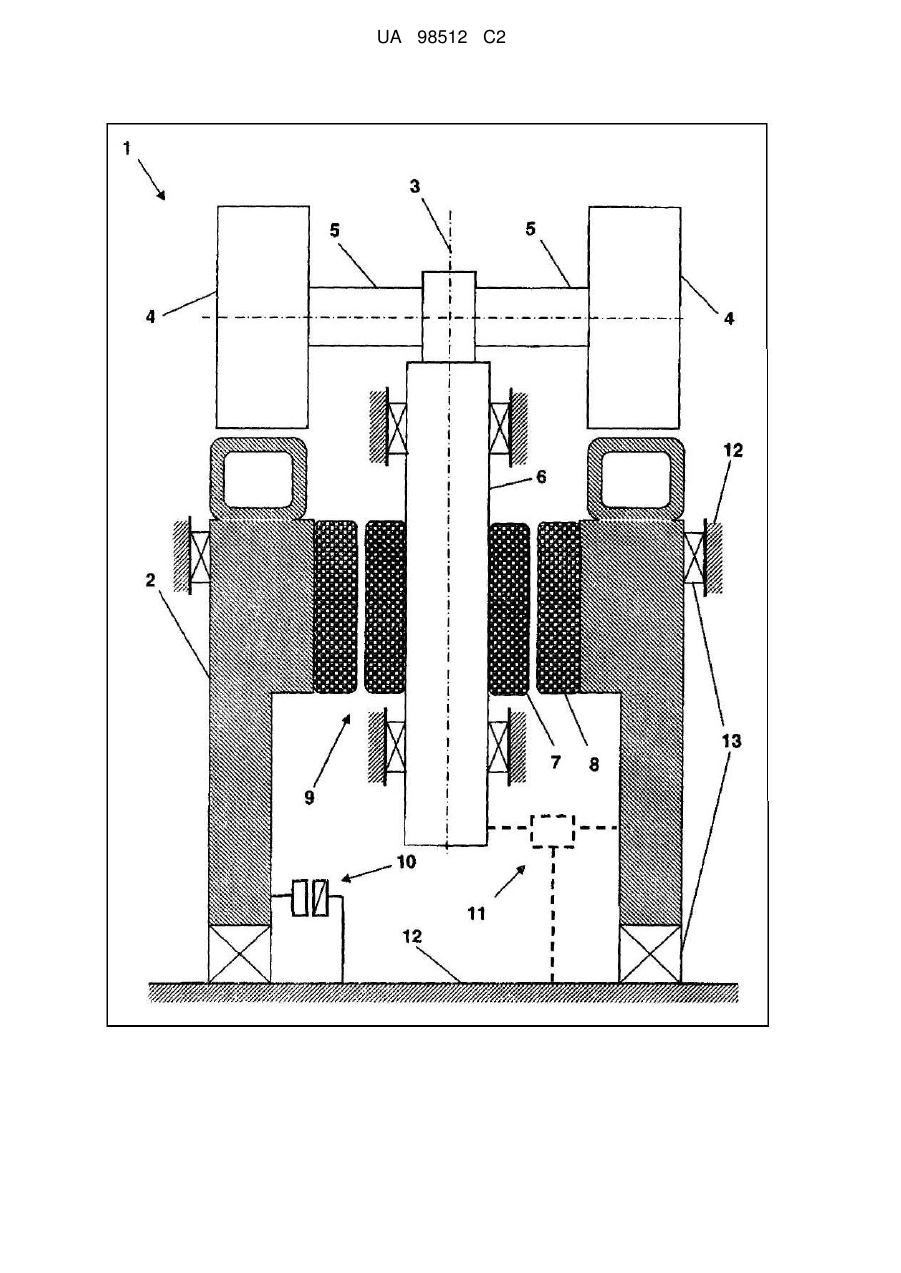

Реферат: У заявці описаний валковий млин (1) для подрібнювання сипучого матеріалу, такого як вихідна цементна сировина, цементний клінкер та інші подібні матеріали, що містить розмелювальний стіл (2) з в основному вертикальною осьовою лінією (3) і групу валків (4), виконаних з можливістю взаємодії з розмелювальним столом (2) і обертання навколо окремих осей (5) валків, скріплених із центральним валом (6), який має в основному вертикальну осьову лінію (3). Центральний вал (6) і розмелювальний стіл (2) з'єднані один з ротором (7), а інший зі статором (8) того самого електродвигуна (9). У такий спосіб той самий електродвигун (9) здатний обертати розмелювальний стіл (2), а також центральний вал (6). UA 98512 C2 (12) UA 98512 C2 UA 98512 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до валкового млина для подрібнювання сипучого матеріалу, такого як вихідна цементна сировина, цементний клінкер та інші подібні матеріали. Такі валкові млини звичайно містять розмелений стіл, що обертається, з в основному вертикальною осьовою лінією й групу валків, виконаних з можливістю взаємодії з розмеленим столом і обертання навколо окремих осей валків, пов'язаних із центральним валом, що обертається, який має також в основному вертикальну осьову лінію. Валковий млин зазначеного типу відомий з GB 601299 А. У такий відомий валковий млин входять приводний блок і шестеренний механізм, уведений між розмеленим столом, що обертається, і центральним валом. Однак використання шестеренного механізму приводить до втрати енергії через механічний коефіцієнт корисної дії шестеренного механізму, обумовленого внутрішнім тертям. Крім того шестеренні механізми валкових млинів, як правило, працюють в умовах великого навантаження й звичайно мають потребу у кількаразовій заміні протягом терміну служби валкового млина. Крім того недоліком згаданого шестеренного механізму є те, що відсутня можливість регулювання відносних швидкостей розмеленого стола й обертового центрального вала, так щоб, наприклад, розмелений стіл обертався відносно швидко, а центральний вал, що несе валки, - відносно повільно. В основу винаходу покладене завдання створення валкового млина, в якому згадані недоліки зменшені або усунуті. Це досягається у валковому млині описаного у вступній частині типу, який відрізняється тим, що центральний вал і розмелений стіл з'єднані - один з ротором, а інший зі статором того самого електродвигуна, і приводяться ними у рух. Тому що й ротор, і статор фактично можуть обертатися щодо фіксованої точки, терміни ротор і статор тут відносяться до внутрішньої і зовнішньої частин двигуна, що обертаються одна щодо одної, і терміни "ротор" і "статор" використовуються для зручності. За рахунок такого виконання є можливість одним електродвигуном обертати розмелений стіл і центральний вал, що несе валки. Це досягається виконанням електродвигуна таким чином, щоб як ротор, так і статор могли обертатися. У такий спосіб відповідно до даного винаходу статор є не стаціонарним, а таким, що обертається, і тому він повинен бути забезпечений засобами передачі електроенергії, такими як колекторні кільця й щітки, а у корпусі пристрою повинні бути встановлені підшипники, що забезпечують обертання. При використанні електродвигуна у такий спосіб зникає необхідність у введенні шестеренного механізму між електродвигуном і розмеленим столом і центральним валом, відповідно. Для регулювання відносної швидкості між розмеленим столом і центральним валом бажано ввести засіб, придатний для здійснення такого регулювання. У принципі, таким засобом може бути будь-який придатний, здатний регулювати швидкість розмеленого стола щодо корпуса пристрою. В одному з варіантів виконання цей засіб може містити електродвигун з регульованою швидкістю, з'єднаний зі стаціонарним місцем (компонентом), таким як корпус пристрою, і розмеленим столом. Таким шляхом швидкість розмеленого стола прив'язується до корпуса пристрою, за рахунок чого можливо вільно вибирати співвідношення між швидкістю розмеленого стола й швидкістю центрального вала, змінюючи частоту двигуна. Двигун регулює швидкість стола (він його не обертає), і за рахунок зниження швидкості стола відносна швидкість центрального вала автоматично збільшується, і навпаки. В іншому варіанті виконання засіб регулювання може містити зубчасте колесо планетарного механізму, зв'язане як з розмеленим столом, так і з центральним валом. Зубчасте колесо планетарного механізму з можливістю обертання встановлено на виступаючій частині корпуса 12 пристрою. У даному варіанті співвідношення між швидкістю розмеленого стола й швидкістю центрального вала задається числом зубців зубчастих коліс. Ця зубчаста передача повинна передавати тільки тертя у підшипниках. У третьому варіанті виконання засіб регулювання може включати гальмовий засіб, такий як гідравлічне гальмо або гальмо з використанням вихрових струмів, з'єднане з розмеленим столом або центральним валом і стаціонарним місцем. Таким шляхом можна регулювати відносну швидкість між розмеленим столом і центральним валом. Використання того самого електродвигуна для дії розмеленого стола й центрального вала замість використання, наприклад, двох електродвигунів, ротори яких пов'язані з розмеленим столом і центральним валом, відповідно, має декілька переваг. Серед іншого, конструкція валкового млина тільки з одним електродвигуном більш компактна й має менше число компонентів, що вимагають обслуговування. Нижче винахід більш докладно описаний з посиланням на прикладене схематичне креслення, на якому дано перетин запропонованого у винаході валкового млина. 1 UA 98512 C2 5 10 15 На кресленні представлений валковий млин 1, що містить круглий розмелений стіл, що обертається, 2 і декілька валків 4, виконаних з можливістю взаємодії з розмеленим столом 2. Валки 4 обертаються навколо окремих осей 5 валків, скріплених із центральним валом, що обертається, 6, який має в основному вертикальну осьову лінію 3. Центральний вал 6 установлений на роторі 7 електродвигуна 9, а розмелений стіл 2 фіксовано з'єднаний зі статором 8 електродвигуна 9. Підшипники 13, що служать опорою розмеленого стола 2, змонтовані у корпусі 12 пристрою, забезпечуючи можливість обертання статора. Переважно електродвигун 9 являє собою асинхронний або синхронний двигун. У такий спосіб електродвигун 9 може обертати розмелений стіл 2, а також центральний вал 6. Невеликий електродвигун 10 з регульованою швидкістю, з'єднаний з розмеленим столом 2 і корпусом 12 пристрою, використовується для регулювання швидкості розмеленого стола 2 щодо корпуса 12 пристрою. Інший механізм регулювання відносної швидкості між розмеленим столом 2 і центральним валом 6 показаний пунктирними лініями. У цьому випадку між розмеленим столом 2 і центральним валом 6 уведена планетарна передача. Зубчасте колесо планетарного механізму з можливістю обертання встановлено на виступаючій частині корпуса 12 пристрою. ФОРМУЛА ВИНАХОДУ 20 25 30 35 1. Валковий млин (1) для подрібнювання сипучого матеріалу, такого як вихідна цементна сировина, цементний клінкер та інші подібні матеріали, що містить розмелювальний стіл, що обертається (2), з в основному вертикальною осьовою лінією (3) і групу валків (4), виконаних з можливістю взаємодії з розмелювальним столом (2) і обертання навколо окремих осей (5) валків, скріплених із центральним валом, що обертається (6), який має в основному вертикальну осьову лінію (3), який відрізняється тим, що один із центрального вала (6) і розмелювального стола (2) приводиться у рух і з'єднаний з ротором (7) електродвигуна (9), а інший приводиться у рух і з'єднаний зі статором (8) того ж електродвигуна (9). 2. Валковий млин за п. 1, що містить засіб регулювання відносної швидкості між розмелювальним столом (2) і центральним валом (6). 3. Валковий млин за п. 2, в якому засіб регулювання відносної швидкості між розмелювальним столом (2) і центральним валом (6) містить електродвигун (10) з регульованою швидкістю, з'єднаний з розмелювальним столом (2) і стаціонарним місцем. 4. Валковий млин за п. 2, в якому засіб регулювання відносної швидкості між розмелювальним столом (2) і центральним валом (6) містить зубчасте колесо (11) планетарного механізму, з'єднане як з розмелювальним столом (2), так і з центральним валом (6), і встановлене з можливістю обертання на стаціонарному місці. 5. Валковий млин за п. 2, в якому засіб регулювання відносної швидкості між розмелювальним столом (2) і центральним валом (6) містить гальмовий засіб, установлений між стаціонарним місцем і розмелювальним столом (2) або центральним валом (6). 2 UA 98512 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
