Профільна екструзійна головка

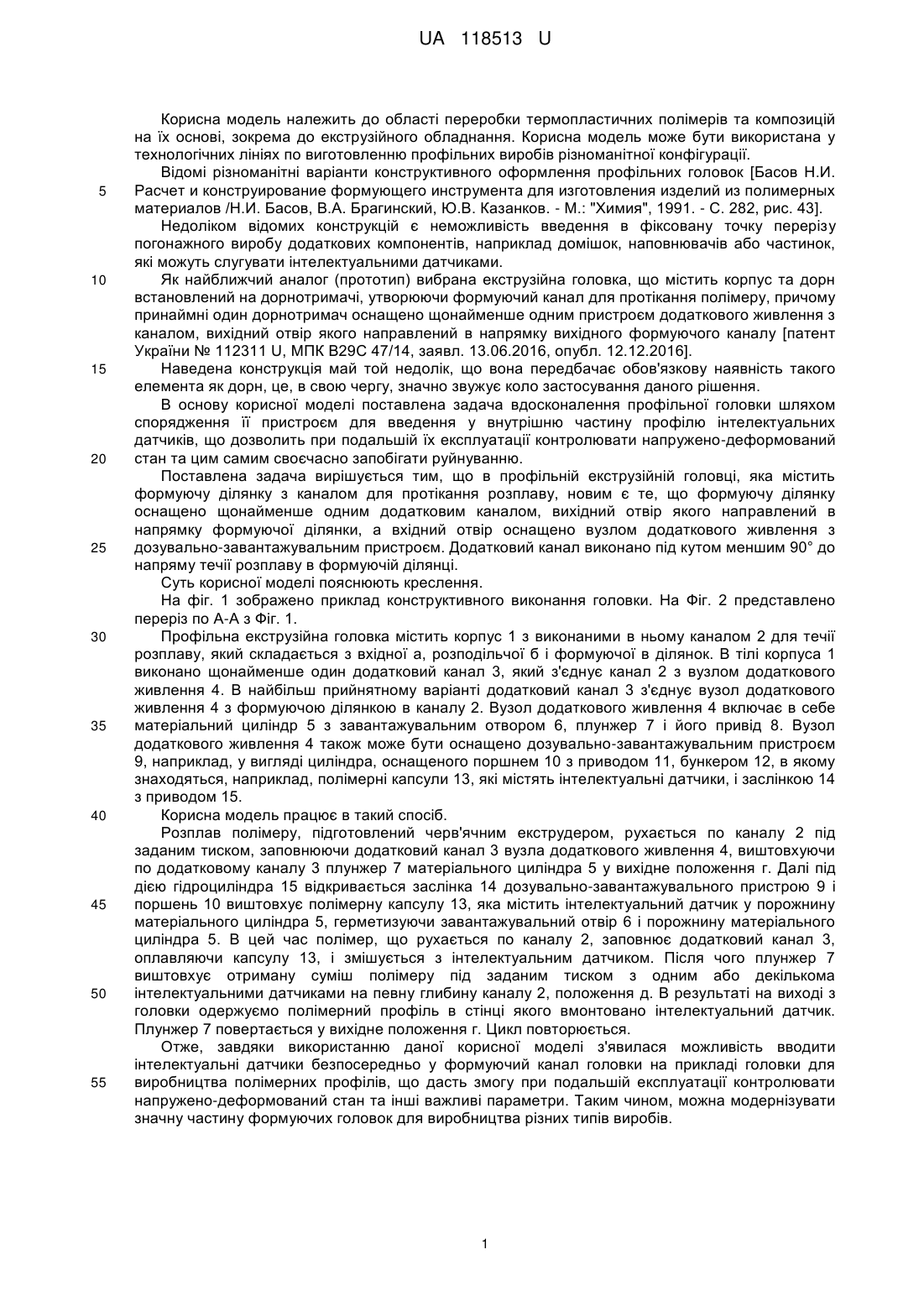

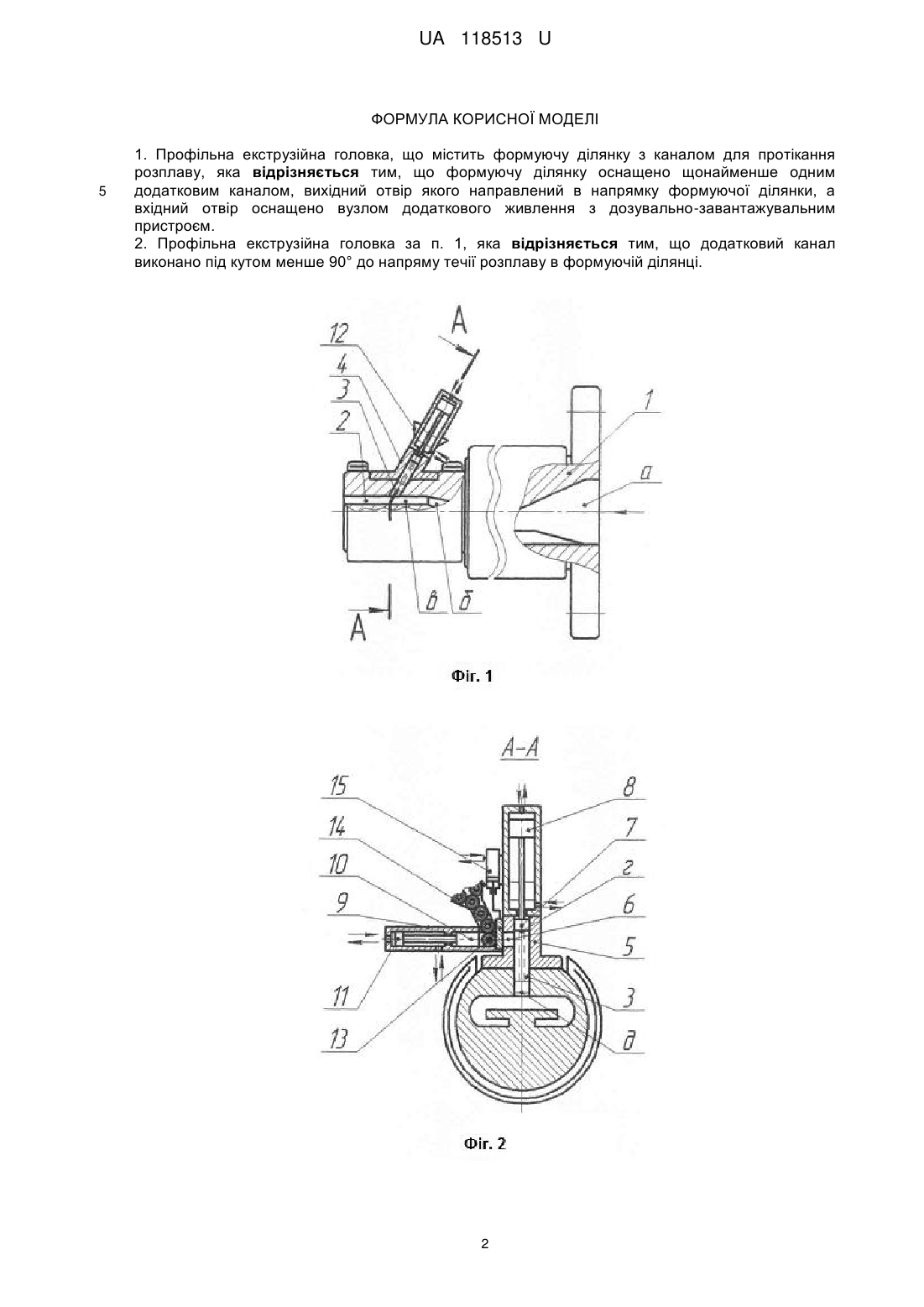

Реферат: Профільна екструзійна головка містить формуючу ділянку з каналом для протікання розплаву. Формуючу ділянку оснащено щонайменше одним додатковим каналом, вихідний отвір якого направлений в напрямку формуючої ділянки, а вхідний отвір оснащено вузлом додаткового живлення з дозувально-завантажувальним пристроєм. UA 118513 U (54) ПРОФІЛЬНА ЕКСТРУЗІЙНА ГОЛОВКА UA 118513 U UA 118513 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області переробки термопластичних полімерів та композицій на їх основі, зокрема до екструзійного обладнання. Корисна модель може бути використана у технологічних лініях по виготовленню профільних виробів різноманітної конфігурації. Відомі різноманітні варіанти конструктивного оформлення профільних головок [Басов Н.И. Расчет и конструирование формующего инструмента для изготовления изделий из полимерных материалов /Н.И. Басов, В.А. Брагинский, Ю.В. Казанков. - М.: "Химия", 1991. - С. 282, рис. 43]. Недоліком відомих конструкцій є неможливість введення в фіксовану точку перерізу погонажного виробу додаткових компонентів, наприклад домішок, наповнювачів або частинок, які можуть слугувати інтелектуальними датчиками. Як найближчий аналог (прототип) вибрана екструзійна головка, що містить корпус та дорн встановлений на дорнотримачі, утворюючи формуючий канал для протікання полімеру, причому принаймні один дорнотримач оснащено щонайменше одним пристроєм додаткового живлення з каналом, вихідний отвір якого направлений в напрямку вихідного формуючого каналу [патент України № 112311 U, МПК В29С 47/14, заявл. 13.06.2016, опубл. 12.12.2016]. Наведена конструкція май той недолік, що вона передбачає обов'язкову наявність такого елемента як дорн, це, в свою чергу, значно звужує коло застосування даного рішення. В основу корисної моделі поставлена задача вдосконалення профільної головки шляхом спорядження її пристроєм для введення у внутрішню частину профілю інтелектуальних датчиків, що дозволить при подальшій їх експлуатації контролювати напружено-деформований стан та цим самим своєчасно запобігати руйнуванню. Поставлена задача вирішується тим, що в профільній екструзійній головці, яка містить формуючу ділянку з каналом для протікання розплаву, новим є те, що формуючу ділянку оснащено щонайменше одним додатковим каналом, вихідний отвір якого направлений в напрямку формуючої ділянки, а вхідний отвір оснащено вузлом додаткового живлення з дозувально-завантажувальним пристроєм. Додатковий канал виконано під кутом меншим 90° до напряму течії розплаву в формуючій ділянці. Суть корисної моделі пояснюють креслення. На фіг. 1 зображено приклад конструктивного виконання головки. На Фіг. 2 представлено переріз по А-А з Фіг. 1. Профільна екструзійна головка містить корпус 1 з виконаними в ньому каналом 2 для течії розплаву, який складається з вхідної а, розподільчої б і формуючої в ділянок. В тілі корпуса 1 виконано щонайменше один додатковий канал 3, який з'єднує канал 2 з вузлом додаткового живлення 4. В найбільш прийнятному варіанті додатковий канал 3 з'єднує вузол додаткового живлення 4 з формуючою ділянкою в каналу 2. Вузол додаткового живлення 4 включає в себе матеріальний циліндр 5 з завантажувальним отвором 6, плунжер 7 і його привід 8. Вузол додаткового живлення 4 також може бути оснащено дозувально-завантажувальним пристроєм 9, наприклад, у вигляді циліндра, оснащеного поршнем 10 з приводом 11, бункером 12, в якому знаходяться, наприклад, полімерні капсули 13, які містять інтелектуальні датчики, і заслінкою 14 з приводом 15. Корисна модель працює в такий спосіб. Розплав полімеру, підготовлений черв'ячним екструдером, рухається по каналу 2 під заданим тиском, заповнюючи додатковий канал 3 вузла додаткового живлення 4, виштовхуючи по додатковому каналу 3 плунжер 7 матеріального циліндра 5 у вихідне положення г. Далі під дією гідроциліндра 15 відкривається заслінка 14 дозувально-завантажувального пристрою 9 і поршень 10 виштовхує полімерну капсулу 13, яка містить інтелектуальний датчик у порожнину матеріального циліндра 5, герметизуючи завантажувальний отвір 6 і порожнину матеріального циліндра 5. В цей час полімер, що рухається по каналу 2, заповнює додатковий канал 3, оплавляючи капсулу 13, і змішується з інтелектуальним датчиком. Після чого плунжер 7 виштовхує отриману суміш полімеру під заданим тиском з одним або декількома інтелектуальними датчиками на певну глибину каналу 2, положення д. В результаті на виході з головки одержуємо полімерний профіль в стінці якого вмонтовано інтелектуальний датчик. Плунжер 7 повертається у вихідне положення г. Цикл повторюється. Отже, завдяки використанню даної корисної моделі з'явилася можливість вводити інтелектуальні датчики безпосередньо у формуючий канал головки на прикладі головки для виробництва полімерних профілів, що дасть змогу при подальшій експлуатації контролювати напружено-деформований стан та інші важливі параметри. Таким чином, можна модернізувати значну частину формуючих головок для виробництва різних типів виробів. 1 UA 118513 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Профільна екструзійна головка, що містить формуючу ділянку з каналом для протікання розплаву, яка відрізняється тим, що формуючу ділянку оснащено щонайменше одним додатковим каналом, вихідний отвір якого направлений в напрямку формуючої ділянки, а вхідний отвір оснащено вузлом додаткового живлення з дозувально-завантажувальним пристроєм. 2. Профільна екструзійна головка за п. 1, яка відрізняється тим, що додатковий канал виконано під кутом менше 90° до напряму течії розплаву в формуючій ділянці. 2 UA 118513 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
