Плоскощілинна екструзійна головка
Номер патенту: 31538
Опубліковано: 10.04.2008
Автори: Сівецький Володимир Іванович, Півненко Сергій Васильович, Сокольський Олександр Леонідович
Формула / Реферат
Плоскощілинна екструзійна головка, що містить канал для протікання розплаву, який складається з вхідної ділянки, перехідної ділянки та формуючої ділянки, яка має форму плоскої щілини, яка відрізняється тим, що перехідну ділянку каналу виконано у вигляді рівнотовщинної щілини замкнутого перерізу на вході, що розгортається в напрямку виходу в щілину прямокутного перерізу, поздовжня вісь якої лежить перпендикулярно напрямку руху виробу, який формується, причому у розгортці перехідна ділянка каналу є в плані прямокутником.
Текст

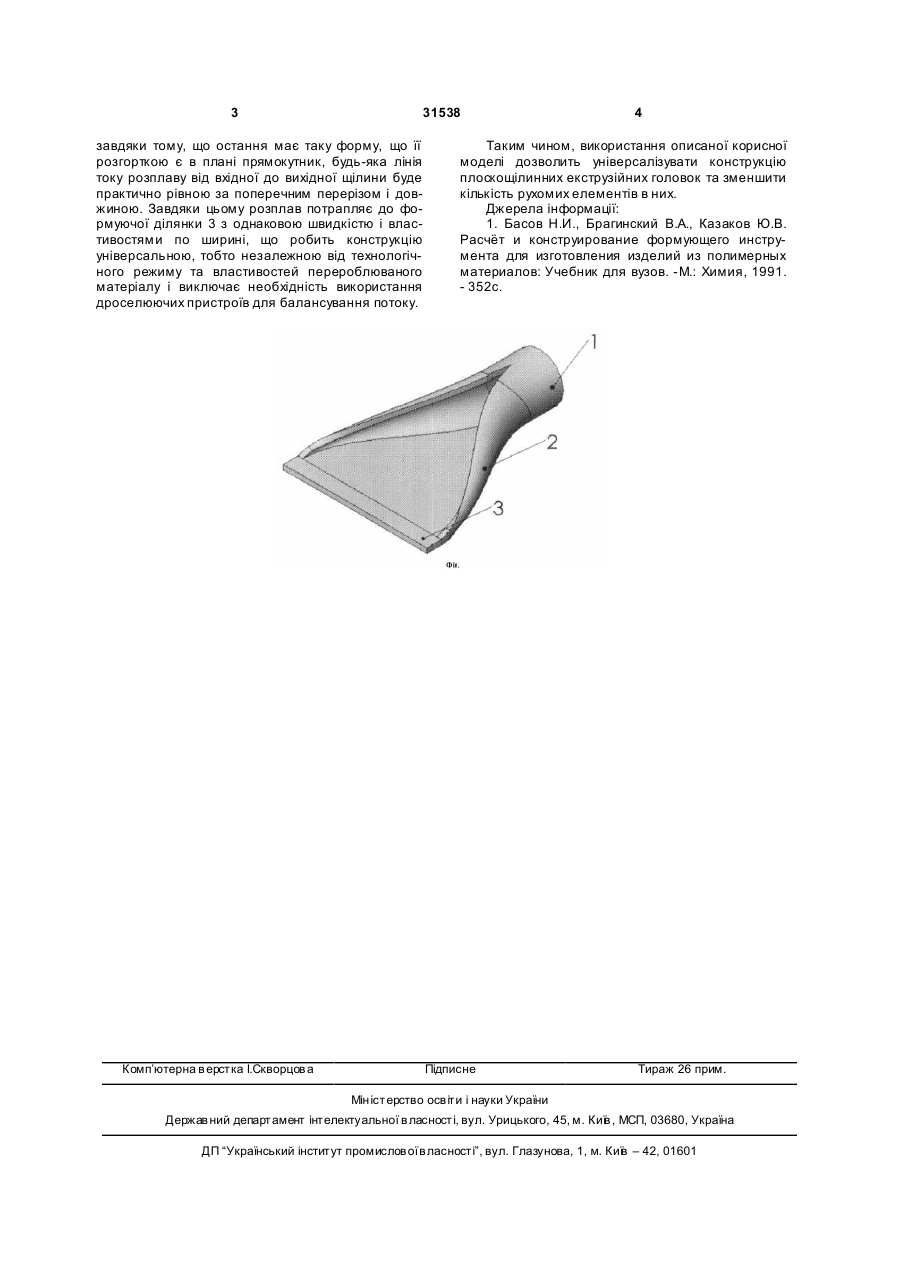

Плоскощілинна екструзійна головка, що містить канал для протікання розплаву, який склада 3 31538 завдяки тому, що остання має таку форму, що її розгорткою є в плані прямокутник, будь-яка лінія току розплаву від вхідної до вихідної щілини буде практично рівною за поперечним перерізом і довжиною. Завдяки цьому розплав потрапляє до формуючої ділянки 3 з однаковою швидкістю і властивостями по ширині, що робить конструкцію універсальною, тобто незалежною від технологічного режиму та властивостей перероблюваного матеріалу і виключає необхідність використання дроселюючих пристроїв для балансування потоку. Комп’ютерна в ерстка І.Скворцов а 4 Таким чином, використання описаної корисної моделі дозволить універсалізувати конструкцію плоскощілинних екструзійних головок та зменшити кількість рухомих елементів в них. Джерела інформації: 1. Басов Н.И., Брагинский В.А., Казаков Ю.В. Расчёт и конструирование формующего инструмента для изготовления изделий из полимерных материалов: Учебник для вузов. -М.: Химия, 1991. - 352с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlat-slotted extrusion head
Автори англійськоюSivetskyi Volodymyr Ivanovych, Sokolskyi Oleksandr Leonidovych, Pivnenko Serhii Vasyliovych
Назва патенту російськоюПлоскощелевая экструзионная головка
Автори російськоюСивецкий Владимир Иванович, Сокольский Александр Леонидович, Пивненко Сергей Васильевич
МПК / Мітки
МПК: B29C 47/14
Мітки: головка, екструзійна, плоскощілинна
Код посилання
<a href="https://ua.patents.su/2-31538-ploskoshhilinna-ekstruzijjna-golovka.html" target="_blank" rel="follow" title="База патентів України">Плоскощілинна екструзійна головка</a>
Плоскощілинна екструзійна головка
Номер патенту: 12383
Опубліковано: 15.02.2006
Автори: Чередніченко Петро Іванович, Бакалов Валерій Григорович, Бакалов Олег Валерійович, Шевелило Тетяна Миколаївна
МПК: B29C 47/14
Мітки: плоскощілинна, головка, екструзійна
Формула / Реферат:
Плоскощілинна екструзійна головка, що містить верхню і нижню частини корпусу, з утворенням між ними розплавоводу, а також верхню й нижню губки формувальної щілини, яка відрізняється тим, що містить розрізну втулку з можливістю регулювання перерізу вхідної ділянки розплавоводу, в якій виконано похилі конусоподібні канали, які переходять у формувальну щілину.
Плоскощілинна екструзійна головка
Номер патенту: 2046
Опубліковано: 15.09.2003
Автори: Сівецький Володимир Іванович, Сокольський Олександр Леонідович, Сідоров Дмитро Едуардович, Мікульонок Ігор Олегович
МПК: B29C 47/14
Мітки: екструзійна, головка, плоскощілинна
Формула / Реферат:
Плоскощілинна екструзійна головка, що містить верхню й нижню частини корпуса, розташовані з утворенням між ними розплавопроводу, встановлену в ньому гнучку планку, змонтовану з можливістю часткового перекриття розплавопроводу, натискних гвинтів для деформування гнучкої планки, а також верхню й нижню губки формувальної щілини, яка відрізняється тим, що між гнучкою планкою та кожним натискним гвинтом встановлено проміжний опорний елемент.
Плоскощілинна екструзійна головка
Номер патенту: 59876
Опубліковано: 15.09.2003
Автори: Сідоров Дмитро Едуардович, Сокольський Олександр Леонідович, Мікульонок Ігор Олегович, Сівецький Володимир Іванович, Ткаченко Сергій Миколайович
МПК: B29C 47/14
Мітки: плоскощілинна, екструзійна, головка
Формула / Реферат:
Плоскощілинна екструзійна головка, що містить верхню й нижню частини корпусу, розташовані з утворенням між ними розплавоводу, встановлені в розплавоводі повзуни, пристрій переміщення повзунів у вигляді натискних гвинтів, а також верхню й нижню губки формувальної щілини, яка відрізняється тим,що у кожному з повзунів вздовж формувальної щілини виконано поперечний отвір, крізь який проходить гнучкий довгомірний елемент, кінці якого закріплені на...
Плоскощілинна екструзійна головка
Номер патенту: 35890
Опубліковано: 16.04.2001
Автори: Білецька Оксана Володимірівна, Рябініна Олена Дмитрівна, Рябінін Дмитро Дмитрович, Мотін Анатолій Миколайович
МПК: B29C 47/14, B29L 7/00
Мітки: плоскощілинна, головка, екструзійна
Формула / Реферат:
Плоскощілинна екструзійна головка, що містить корпус з верхньою та нижньою плитами головки, вхідний канал, колектор, канал зменшеної висоти, дросельну планку, накопичувач, канал подавання та вихідні регульовані формуючі губки, яка відрізняється тим, що канал зменшеної висоти утворений виступами, які виконані на верхній та нижній плитах, і розташований між вхідним каналом і колектором .
Екструзійна головка
Номер патенту: 25417
Опубліковано: 10.08.2007
Автори: Сівецький Володимир Іванович, Сокольський Олександр Леонідович, Півненко Сергій Васильович
МПК: B29C 47/14
Мітки: екструзійна, головка
Формула / Реферат:
Екструзійна головка, що містить корпус з внутрішніми поверхнями, які утворюють канал для протікання розплаву, яка відрізняється тим, що в корпусі додатково виконано принаймні один канал, що з'єднує його зовнішню поверхню з каналом для протікання розплаву.
