Матеріал стоматологічний силіконовий пм-сн

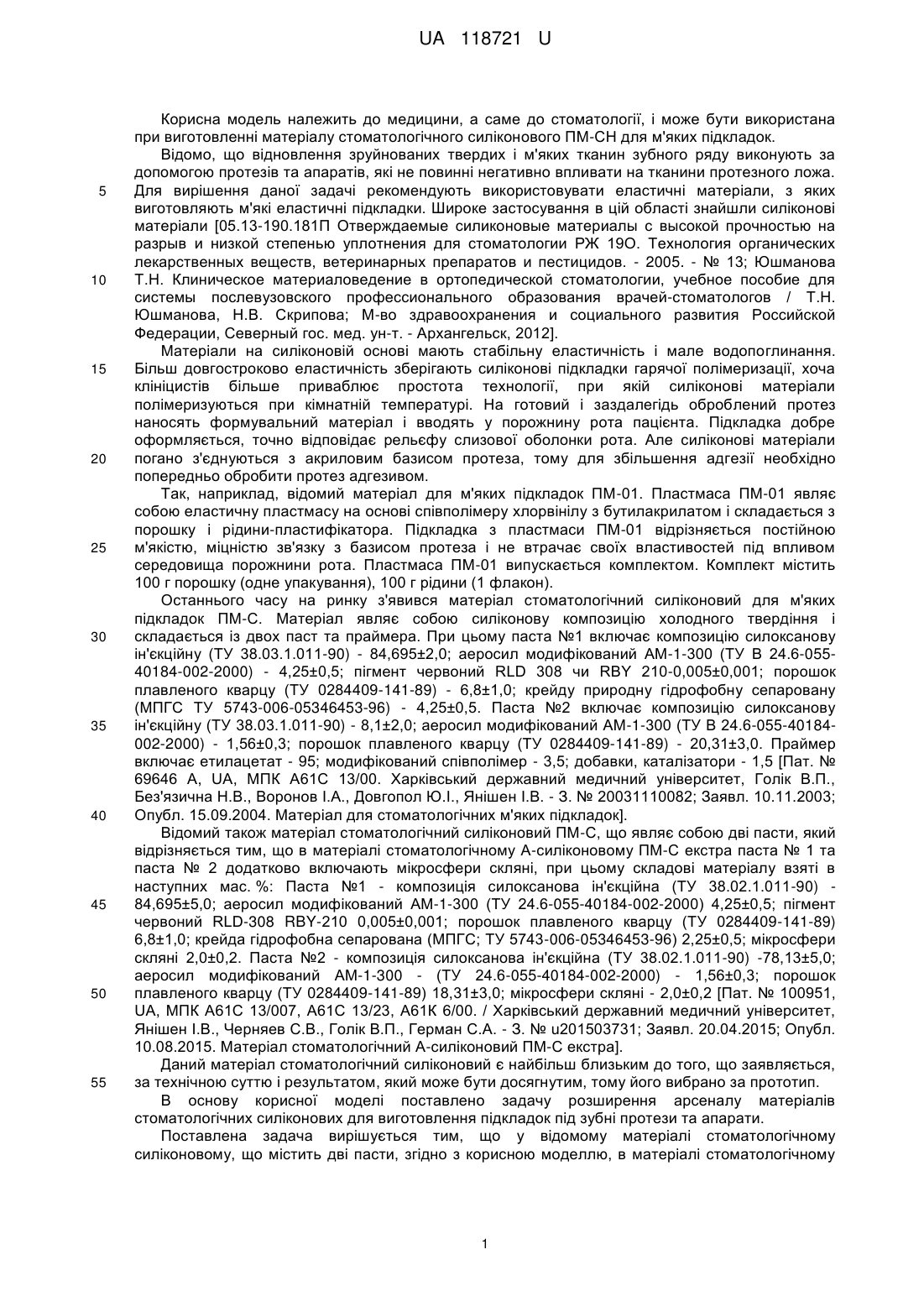

Реферат: Матеріал стоматологічний силіконовий містить дві пасти № 1 та № 2. Додатково в матеріалі стоматологічному силіконовому ПМ-СН паста № 1 та паста № 2 містять 2-фтор-альфаметил[1,1'-біфеніл]-4-оцтову кислоту. UA 118721 U (12) UA 118721 U UA 118721 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до стоматології, і може бути використана при виготовленні матеріалу стоматологічного силіконового ПМ-СН для м'яких підкладок. Відомо, що відновлення зруйнованих твердих і м'яких тканин зубного ряду виконують за допомогою протезів та апаратів, які не повинні негативно впливати на тканини протезного ложа. Для вирішення даної задачі рекомендують використовувати еластичні матеріали, з яких виготовляють м'які еластичні підкладки. Широке застосування в цій області знайшли силіконові матеріали [05.13-190.181П Отверждаемые силиконовые материалы с высокой прочностью на разрыв и низкой степенью уплотнения для стоматологии РЖ 19О. Технология органических лекарственных веществ, ветеринарных препаратов и пестицидов. - 2005. - № 13; Юшманова Т.Н. Клиническое материаловедение в ортопедической стоматологии, учебное пособие для системы послевузовского профессионального образования врачей-стоматологов / Т.Н. Юшманова, Н.В. Скрипова; М-во здравоохранения и социального развития Российской Федерации, Северный гос. мед. ун-т. - Архангельск, 2012]. Матеріали на силіконовій основі мають стабільну еластичність і мале водопоглинання. Більш довгостроково еластичність зберігають силіконові підкладки гарячої полімеризації, хоча клініцистів більше приваблює простота технології, при якій силіконові матеріали полімеризуються при кімнатній температурі. На готовий і заздалегідь оброблений протез наносять формувальний матеріал і вводять у порожнину рота пацієнта. Підкладка добре оформляється, точно відповідає рельєфу слизової оболонки рота. Але силіконові матеріали погано з'єднуються з акриловим базисом протеза, тому для збільшення адгезії необхідно попередньо обробити протез адгезивом. Так, наприклад, відомий матеріал для м'яких підкладок ПМ-01. Пластмаса ПМ-01 являє собою еластичну пластмасу на основі співполімеру хлорвінілу з бутилакрилатом і складається з порошку і рідини-пластифікатора. Підкладка з пластмаси ПМ-01 відрізняється постійною м'якістю, міцністю зв'язку з базисом протеза і не втрачає своїх властивостей під впливом середовища порожнини рота. Пластмаса ПМ-01 випускається комплектом. Комплект містить 100 г порошку (одне упакування), 100 г рідини (1 флакон). Останнього часу на ринку з'явився матеріал стоматологічний силіконовий для м'яких підкладок ПМ-С. Матеріал являє собою силіконову композицію холодного твердіння і складається із двох паст та праймера. При цьому паста №1 включає композицію силоксанову ін'єкційну (ТУ 38.03.1.011-90) - 84,695±2,0; аеросил модифікований АМ-1-300 (ТУ В 24.6-05540184-002-2000) - 4,25±0,5; пігмент червоний RLD 308 чи RBY 210-0,005±0,001; порошок плавленого кварцу (ТУ 0284409-141-89) - 6,8±1,0; крейду природну гідрофобну сепаровану (МПГС ТУ 5743-006-05346453-96) - 4,25±0,5. Паста №2 включає композицію силоксанову ін'єкційну (ТУ 38.03.1.011-90) - 8,1±2,0; аеросил модифікований АМ-1-300 (ТУ В 24.6-055-40184002-2000) - 1,56±0,3; порошок плавленого кварцу (ТУ 0284409-141-89) - 20,31±3,0. Праймер включає етилацетат - 95; модифікований співполімер - 3,5; добавки, каталізатори - 1,5 [Пат. № 69646 A, UA, МПК А61С 13/00. Харківський державний медичний університет, Голік В.П., Без'язична Н.В., Воронов І.А., Довгопол Ю.І., Янішен І.В. - З. № 20031110082; Заявл. 10.11.2003; Опубл. 15.09.2004. Матеріал для стоматологічних м'яких підкладок]. Відомий також матеріал стоматологічний силіконовий ПМ-С, що являє собою дві пасти, який відрізняється тим, що в матеріалі стоматологічному А-силіконовому ПМ-С екстра паста № 1 та паста № 2 додатково включають мікросфери скляні, при цьому складові матеріалу взяті в наступних мас. %: Паста №1 - композиція силоксанова ін'єкційна (ТУ 38.02.1.011-90) 84,695±5,0; аеросил модифікований АМ-1-300 (ТУ 24.6-055-40184-002-2000) 4,25±0,5; пігмент червоний RLD-308 RBY-210 0,005±0,001; порошок плавленого кварцу (ТУ 0284409-141-89) 6,8±1,0; крейда гідрофобна сепарована (МПГС; ТУ 5743-006-05346453-96) 2,25±0,5; мікросфери скляні 2,0±0,2. Паста №2 - композиція силоксанова ін'єкційна (ТУ 38.02.1.011-90) -78,13±5,0; аеросил модифікований АМ-1-300 - (ТУ 24.6-055-40184-002-2000) - 1,56±0,3; порошок плавленого кварцу (ТУ 0284409-141-89) 18,31±3,0; мікросфери скляні - 2,0±0,2 [Пат. № 100951, UA, МПК А61С 13/007, А61С 13/23, А61К 6/00. / Харківський державний медичний університет, Янішен І.В., Черняев С.В., Голік В.П., Герман С.А. - З. № u201503731; Заявл. 20.04.2015; Опубл. 10.08.2015. Матеріал стоматологічний А-силіконовий ПМ-С екстра]. Даний матеріал стоматологічний силіконовий є найбільш близьким до того, що заявляється, за технічною суттю і результатом, який може бути досягнутим, тому його вибрано за прототип. В основу корисної моделі поставлено задачу розширення арсеналу матеріалів стоматологічних силіконових для виготовлення підкладок під зубні протези та апарати. Поставлена задача вирішується тим, що у відомому матеріалі стоматологічному силіконовому, що містить дві пасти, згідно з корисною моделлю, в матеріалі стоматологічному 1 UA 118721 U силіконовому ПМ-СН паста № 1 та паста № 2 додатково містять 2-фтор-альфа-метил[1,1'біфеніл]-4-оцтову кислоту, при наступних мас. %: Паста № 1 1) композиція силоксанова ін'єкційна (ТУ 38.02.1.011-90) 2) аеросил модифікований АМ-1-300 (ТУ 24.6-055-40184-002-2000) 3) 2-фтор-альфа-метил[1,1’-біфеніл]-4-оцтова кислота 4) порошок плавленого кварцу (ТУ 0284409-141-89) 5) крейда гідрофобна сепарована (МПГС; ТУ 5743-006-05346453-96) 6) пігмент червоний RLD-308 RBY-210 Паста № 2 1) композиція силоксанова ін'єкційна (ТУ 38.02.1.011-90) 2) аеросил модифікований AM-1-3 00 (ТУ 24.6-055-40184-002-2000) 3) 2-фтор-альфа-метил[1,1'-біфеніл]-4-оцтова кислота 4) порошок плавленого кварцу (ТУ 0284409-141-89) 5 10 15 20 25 30 84,695±5,0 4,25±0,5 5,0±0,2 4,8±1,0 1,25±0,53. 0,005±0,001 78,13±5,0 1,56±0,3 5,0±0,2 15,31±3,0. Технічний результат корисної моделі, а саме розширення арсеналу матеріалів стоматологічних силіконових для виготовлення підкладок під зубні протези та апарати, обумовлений синергізмом складових матеріалу та їх кількісних значень. Основними властивостями матеріалу є швидке і просте виготовлення підкладки, відсутність запаху і смаку. Матеріал не токсичний та не викликає запалення ясен. 2-Фтор-альфа-метил[1,1'-біфеніл]-4-оцтова кислота пригнічує обидві ізоформи циклооксигенази (ЦОГ-1 і ЦОГ-2), блокує реакції арахідонового каскаду і порушує синтез простагландинів і тромбоксану А2. Виготовлення м'якої підкладки відбувається безпосередньо у порожнині рота так само, як і зняття точного відбитку. М'яка підкладка довго зберігає пластичність. Пасту №1 і пасту №2 змішують безпосередньо перед використанням на скляній пластинці у співвідношенні 1:1 (смужки однакової довжини) і перемішують шпателем до отримання однорідної маси. Після цього суміш розподіляють на підготовленій поверхні протеза і вводять у порожнину рота не пізніше ніж через 1 хв. після початку перемішування. Товщина шару має бути 2 мм. Пацієнт повинен закрити рота та виконувати легкі ковтальні та жувальні рухи, але без особливих зусиль. Після чого протез виймають з порожнини рота. Після очищення і дезінфекції чекають декілька хвилин і починають обробку. При цьому необхідно дотримуватися співвідношення пасти № 1 і пасти № 2, матеріал не слід піддавати механічному впливу протягом доби (не можна чистити зуби щіткою). Рекомендується зберігати матеріал ПМ-СН у зачинених приміщеннях, захищених від впливу атмосферних опадів, при температурі від +5 С до +25 С. Гарантійний термін зберігання - 1,5 року. Матеріал відповідає всім необхідним хімічним, токсикологічним та фізико-механічним вимогам. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Матеріал стоматологічний силіконовий, що містить дві пасти, який відрізняється тим, що в матеріалі стоматологічному силіконовому ПМ-СН паста № 1 та паста № 2 додатково містять 2фтор-альфа-метил[1,1'-біфеніл]-4-оцтову кислоту, при наступних мас. %: паста №1 1) композиція силоксанова ін'єкційна (ТУ 38.02.1.011-90) 84,695±5,0 2) аеросил модифікований АМ-1-300 (ТУ 24.6-055-40184-002-2000) 4,25±0,5 3) 2-фтор-альфа-метил[1,1'-біфеніл]-4-оцтова кислота 5,0±0,2 4) порошок плавленого кварцу (ТУ 0284409-141-89) 4,8±1,0 5) крейда гідрофобна сепарована (МПГС; ТУ 5743-006-05346453-96) 1,25±0,53 6) пігмент червоний RLD-308 RBY-210 0,005±0,001 паста №2 1) композиція силоксанова ін'єкційна (ТУ 38.02.1.011-90) 78,13±5,0 2) аеросил модифікований АМ-1-300 (ТУ 24.6-055-40184-002-2000) 1,56±0,3 3) 2-фтор-альфа-метил[1,1’-біфеніл]-4-оцтова кислота 5,0±0,2 4) порошок плавленого кварцу (ТУ 0284409-141-89) 15,31±3,0. 2 UA 118721 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
