Матеріал стоматологічний а-силіконовий пм-с екстра

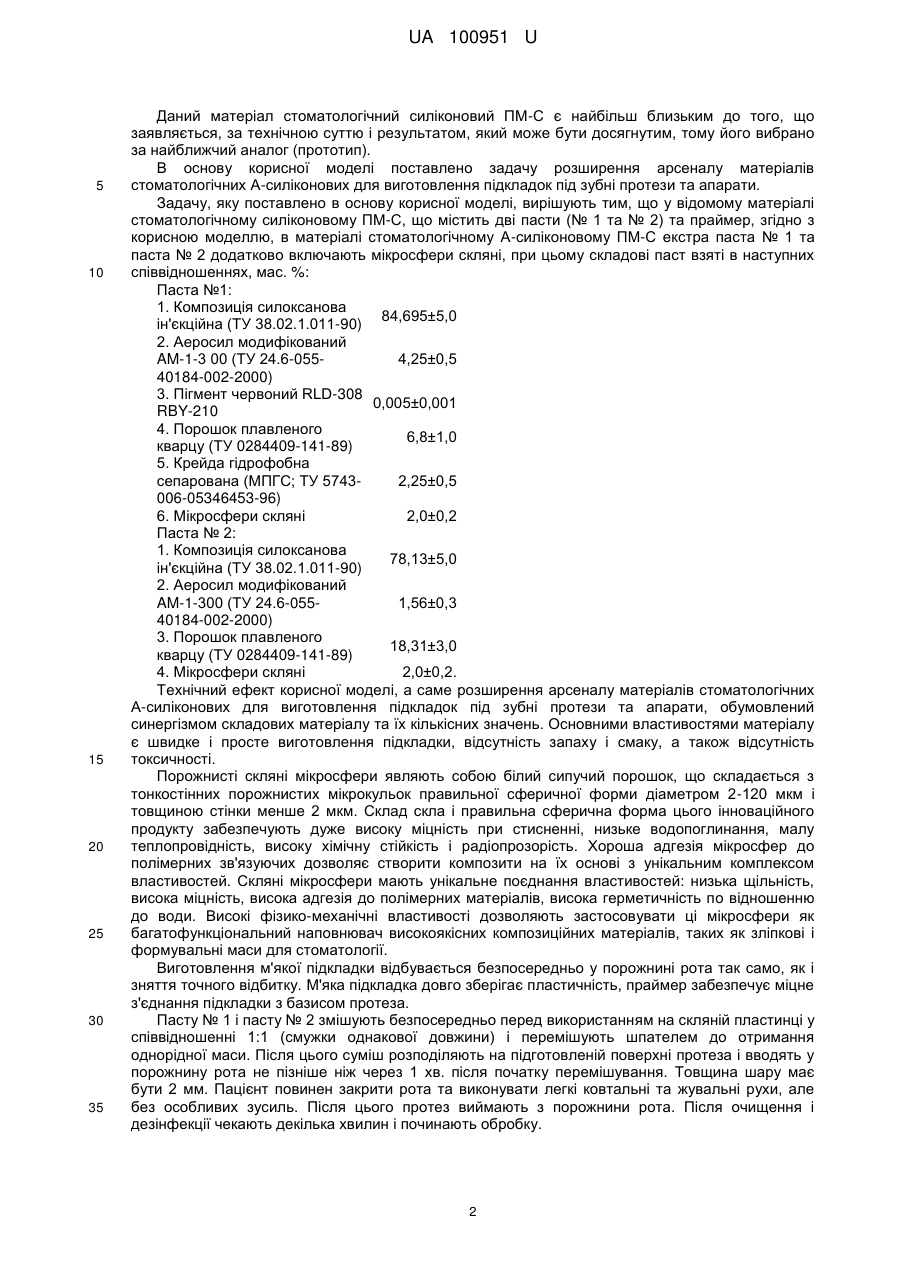

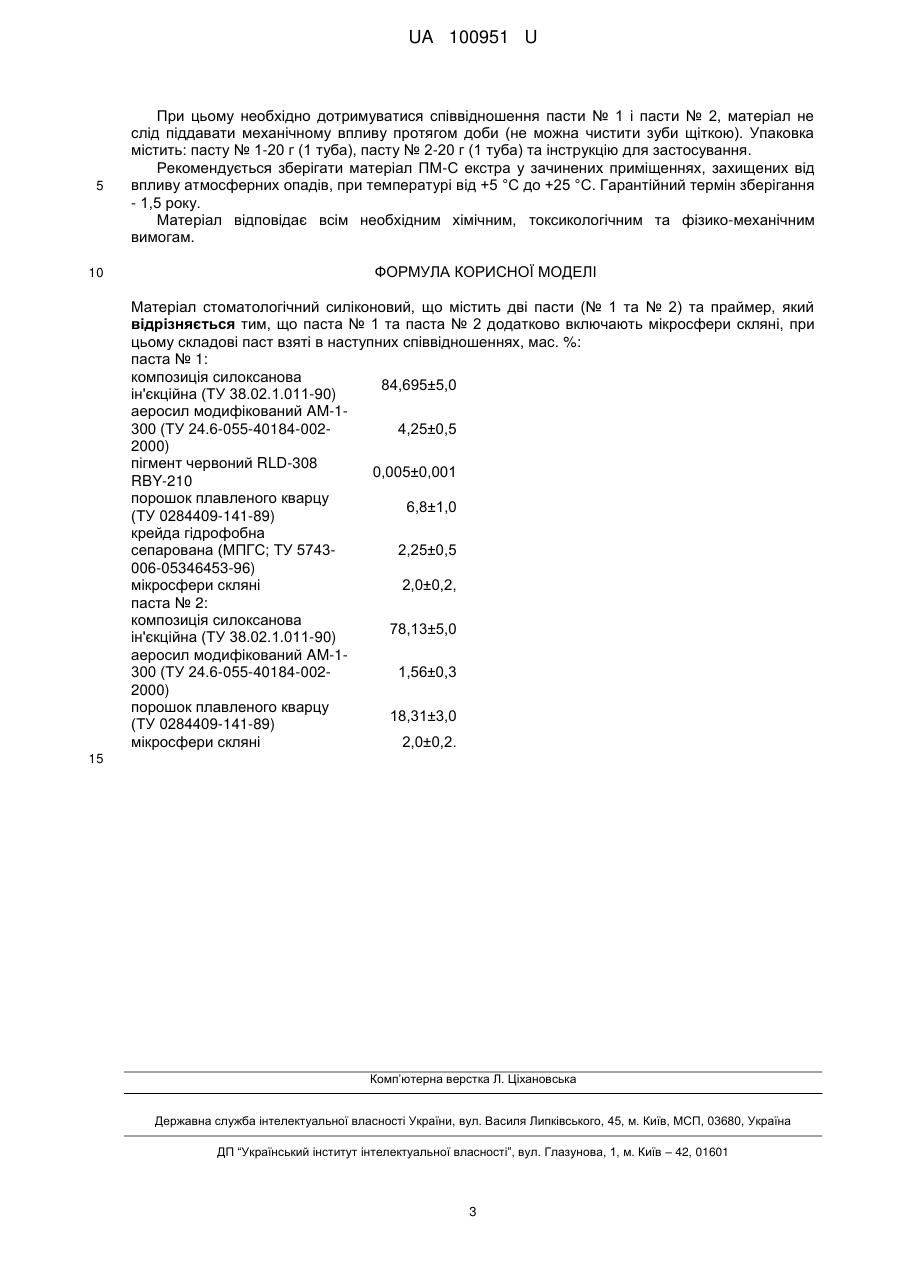

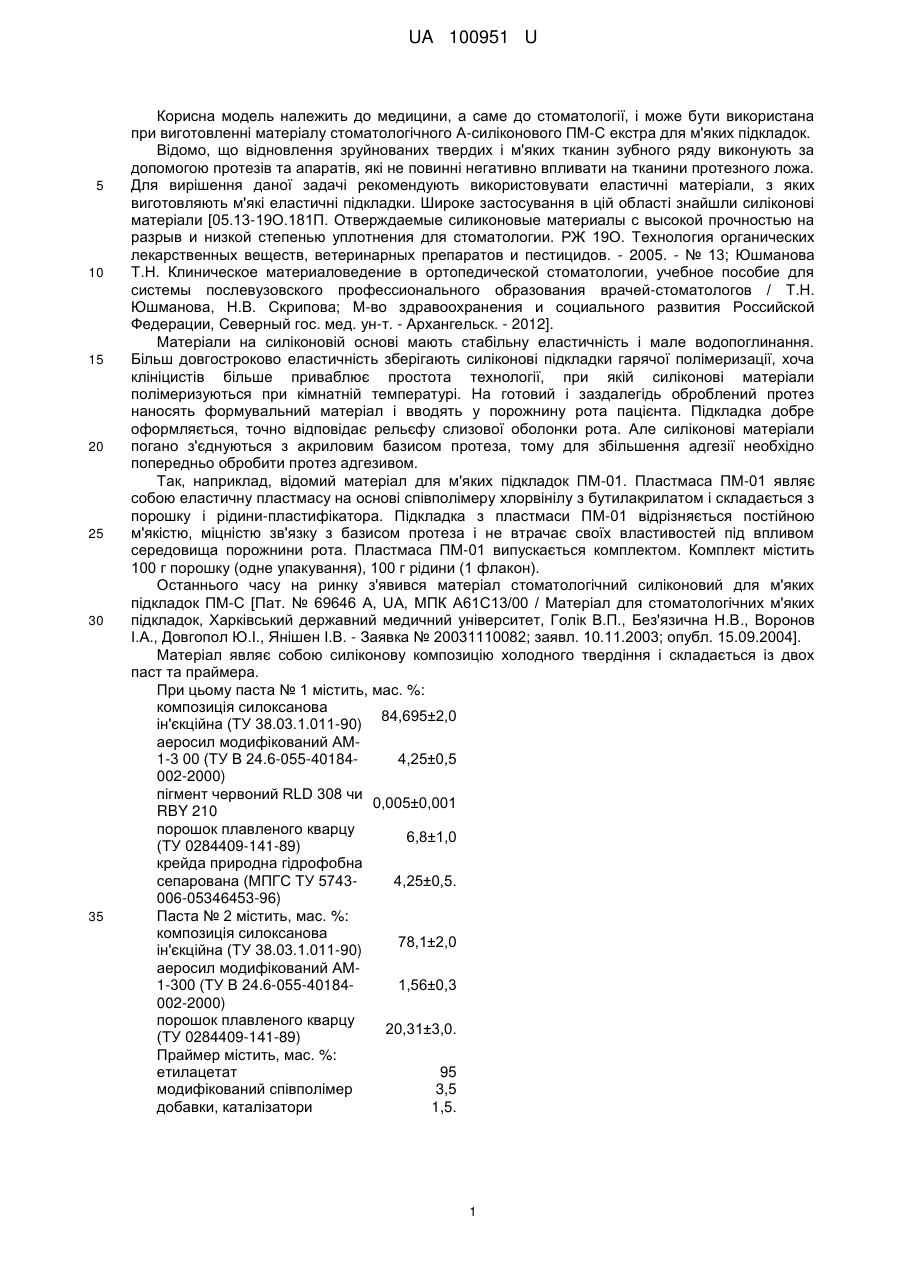

Реферат: Матеріал стоматологічний силіконовий містить дві пасти (№ 1 та № 2) та праймер. При цьому складові паст взяті в наступних співвідношеннях, мас. %: паста № 1: композиція силоксанова 84,695±5,0 ін'єкційна (ТУ 38.02.1.011-90) аеросил модифікований AM-1300 (ТУ 24.6-055-40184-0024,25±0,5 2000) пігмент червоний RLD-308 0,005±0,001 RBY-210 порошок плавленого кварцу 6,8±1,0 (ТУ 0284409-141-89) крейда гідрофобна сепарована (МПГС; ТУ 57432,25±0,5 006-05346453-96) мікросфери скляні 2,0±0,2, паста № 2: композиція силоксанова 78,13±5,0 ін'єкційна (ТУ 38.02.1.011-90) аеросил модифікований AM-1300 (ТУ 24.6-055-40184-0021,56±0,3 2000) порошок плавленого кварцу 18,31±3,0 (ТУ 0284409-141-89) мікросфери скляні 2,0±0,2. UA 100951 U (12) UA 100951 U UA 100951 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, а саме до стоматології, і може бути використана при виготовленні матеріалу стоматологічного А-силіконового ПМ-С екстра для м'яких підкладок. Відомо, що відновлення зруйнованих твердих і м'яких тканин зубного ряду виконують за допомогою протезів та апаратів, які не повинні негативно впливати на тканини протезного ложа. Для вирішення даної задачі рекомендують використовувати еластичні матеріали, з яких виготовляють м'які еластичні підкладки. Широке застосування в цій області знайшли силіконові матеріали [05.13-19О.181П. Отверждаемые силиконовые материалы с высокой прочностью на разрыв и низкой степенью уплотнения для стоматологии. РЖ 19О. Технология органических лекарственных веществ, ветеринарных препаратов и пестицидов. - 2005. - № 13; Юшманова Т.Н. Клиническое материаловедение в ортопедической стоматологии, учебное пособие для системы послевузовского профессионального образования врачей-стоматологов / Т.Н. Юшманова, Н.В. Скрипова; М-во здравоохранения и социального развития Российской Федерации, Северный гос. мед. ун-т. - Архангельск. - 2012]. Матеріали на силіконовій основі мають стабільну еластичність і мале водопоглинання. Більш довгостроково еластичність зберігають силіконові підкладки гарячої полімеризації, хоча клініцистів більше приваблює простота технології, при якій силіконові матеріали полімеризуються при кімнатній температурі. На готовий і заздалегідь оброблений протез наносять формувальний матеріал і вводять у порожнину рота пацієнта. Підкладка добре оформляється, точно відповідає рельєфу слизової оболонки рота. Але силіконові матеріали погано з'єднуються з акриловим базисом протеза, тому для збільшення адгезії необхідно попередньо обробити протез адгезивом. Так, наприклад, відомий матеріал для м'яких підкладок ПМ-01. Пластмаса ПМ-01 являє собою еластичну пластмасу на основі співполімеру хлорвінілу з бутилакрилатом і складається з порошку і рідини-пластифікатора. Підкладка з пластмаси ПМ-01 відрізняється постійною м'якістю, міцністю зв'язку з базисом протеза і не втрачає своїх властивостей під впливом середовища порожнини рота. Пластмаса ПМ-01 випускається комплектом. Комплект містить 100 г порошку (одне упакування), 100 г рідини (1 флакон). Останнього часу на ринку з'явився матеріал стоматологічний силіконовий для м'яких підкладок ПМ-С [Пат. № 69646 A, UA, МПК А61С13/00 / Матеріал для стоматологічних м'яких підкладок, Харківський державний медичний університет, Голік В.П., Без'язична Н.В., Воронов І.А., Довгопол Ю.І., Янішен І.В. - Заявка № 20031110082; заявл. 10.11.2003; опубл. 15.09.2004]. Матеріал являє собою силіконову композицію холодного твердіння і складається із двох паст та праймера. При цьому паста № 1 містить, мас. %: композиція силоксанова 84,695±2,0 ін'єкційна (ТУ 38.03.1.011-90) аеросил модифікований AM1-3 00 (ТУ В 24.6-055-401844,25±0,5 002-2000) пігмент червоний RLD 308 чи 0,005±0,001 RBY 210 порошок плавленого кварцу 6,8±1,0 (ТУ 0284409-141-89) крейда природна гідрофобна сепарована (МПГС ТУ 57434,25±0,5. 006-05346453-96) Паста № 2 містить, мас. %: композиція силоксанова 78,1±2,0 ін'єкційна (ТУ 38.03.1.011-90) аеросил модифікований AM1-300 (ТУ В 24.6-055-401841,56±0,3 002-2000) порошок плавленого кварцу 20,31±3,0. (ТУ 0284409-141-89) Праймер містить, мас. %: етилацетат 95 модифікований співполімер 3,5 добавки, каталізатори 1,5. 1 UA 100951 U 5 10 15 20 25 30 35 Даний матеріал стоматологічний силіконовий ПМ-С є найбільш близьким до того, що заявляється, за технічною суттю і результатом, який може бути досягнутим, тому його вибрано за найближчий аналог (прототип). В основу корисної моделі поставлено задачу розширення арсеналу матеріалів стоматологічних А-силіконових для виготовлення підкладок під зубні протези та апарати. Задачу, яку поставлено в основу корисної моделі, вирішують тим, що у відомому матеріалі стоматологічному силіконовому ПМ-С, що містить дві пасти (№ 1 та № 2) та праймер, згідно з корисною моделлю, в матеріалі стоматологічному А-силіконовому ПМ-С екстра паста № 1 та паста № 2 додатково включають мікросфери скляні, при цьому складові паст взяті в наступних співвідношеннях, мас. %: Паста №1: 1. Композиція силоксанова 84,695±5,0 ін'єкційна (ТУ 38.02.1.011-90) 2. Аеросил модифікований AM-1-3 00 (ТУ 24.6-0554,25±0,5 40184-002-2000) 3. Пігмент червоний RLD-308 0,005±0,001 RBY-210 4. Порошок плавленого 6,8±1,0 кварцу (ТУ 0284409-141-89) 5. Крейда гідрофобна сепарована (МПГС; ТУ 57432,25±0,5 006-05346453-96) 6. Мікросфери скляні 2,0±0,2 Паста № 2: 1. Композиція силоксанова 78,13±5,0 ін'єкційна (ТУ 38.02.1.011-90) 2. Аеросил модифікований AM-1-300 (ТУ 24.6-0551,56±0,3 40184-002-2000) 3. Порошок плавленого 18,31±3,0 кварцу (ТУ 0284409-141-89) 4. Мікросфери скляні 2,0±0,2. Технічний ефект корисної моделі, а саме розширення арсеналу матеріалів стоматологічних А-силіконових для виготовлення підкладок під зубні протези та апарати, обумовлений синергізмом складових матеріалу та їх кількісних значень. Основними властивостями матеріалу є швидке і просте виготовлення підкладки, відсутність запаху і смаку, а також відсутність токсичності. Порожнисті скляні мікросфери являють собою білий сипучий порошок, що складається з тонкостінних порожнистих мікрокульок правильної сферичної форми діаметром 2-120 мкм і товщиною стінки менше 2 мкм. Склад скла і правильна сферична форма цього інноваційного продукту забезпечують дуже високу міцність при стисненні, низьке водопоглинання, малу теплопровідність, високу хімічну стійкість і радіопрозорість. Хороша адгезія мікросфер до полімерних зв'язуючих дозволяє створити композити на їх основі з унікальним комплексом властивостей. Скляні мікросфери мають унікальне поєднання властивостей: низька щільність, висока міцність, висока адгезія до полімерних матеріалів, висока герметичність по відношенню до води. Високі фізико-механічні властивості дозволяють застосовувати ці мікросфери як багатофункціональний наповнювач високоякісних композиційних матеріалів, таких як зліпкові і формувальні маси для стоматології. Виготовлення м'якої підкладки відбувається безпосередньо у порожнині рота так само, як і зняття точного відбитку. М'яка підкладка довго зберігає пластичність, праймер забезпечує міцне з'єднання підкладки з базисом протеза. Пасту № 1 і пасту № 2 змішують безпосередньо перед використанням на скляній пластинці у співвідношенні 1:1 (смужки однакової довжини) і перемішують шпателем до отримання однорідної маси. Після цього суміш розподіляють на підготовленій поверхні протеза і вводять у порожнину рота не пізніше ніж через 1 хв. після початку перемішування. Товщина шару має бути 2 мм. Пацієнт повинен закрити рота та виконувати легкі ковтальні та жувальні рухи, але без особливих зусиль. Після цього протез виймають з порожнини рота. Після очищення і дезінфекції чекають декілька хвилин і починають обробку. 2 UA 100951 U 5 10 При цьому необхідно дотримуватися співвідношення пасти № 1 і пасти № 2, матеріал не слід піддавати механічному впливу протягом доби (не можна чистити зуби щіткою). Упаковка містить: пасту № 1-20 г (1 туба), пасту № 2-20 г (1 туба) та інструкцію для застосування. Рекомендується зберігати матеріал ПМ-С екстра у зачинених приміщеннях, захищених від впливу атмосферних опадів, при температурі від +5 °C до +25 °C. Гарантійний термін зберігання - 1,5 року. Матеріал відповідає всім необхідним хімічним, токсикологічним та фізико-механічним вимогам. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Матеріал стоматологічний силіконовий, що містить дві пасти (№ 1 та № 2) та праймер, який відрізняється тим, що паста № 1 та паста № 2 додатково включають мікросфери скляні, при цьому складові паст взяті в наступних співвідношеннях, мас. %: паста № 1: композиція силоксанова 84,695±5,0 ін'єкційна (ТУ 38.02.1.011-90) аеросил модифікований AM-1300 (ТУ 24.6-055-40184-0024,25±0,5 2000) пігмент червоний RLD-308 0,005±0,001 RBY-210 порошок плавленого кварцу 6,8±1,0 (ТУ 0284409-141-89) крейда гідрофобна сепарована (МПГС; ТУ 57432,25±0,5 006-05346453-96) мікросфери скляні 2,0±0,2, паста № 2: композиція силоксанова 78,13±5,0 ін'єкційна (ТУ 38.02.1.011-90) аеросил модифікований AM-1300 (ТУ 24.6-055-40184-0021,56±0,3 2000) порошок плавленого кварцу 18,31±3,0 (ТУ 0284409-141-89) мікросфери скляні 2,0±0,2. 15 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
