Пересувний завантажувальний пристрій трубчастого конвеєра

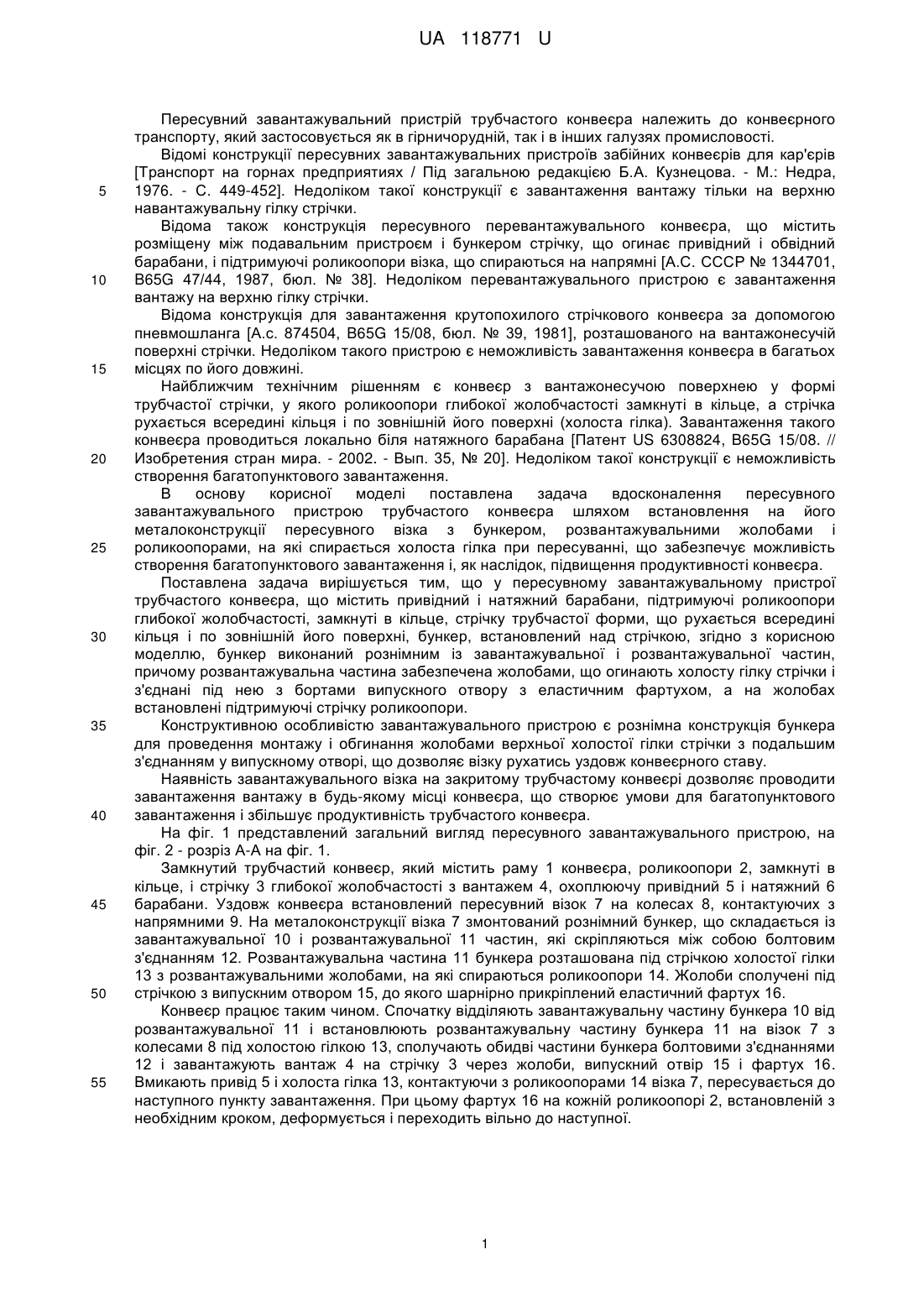

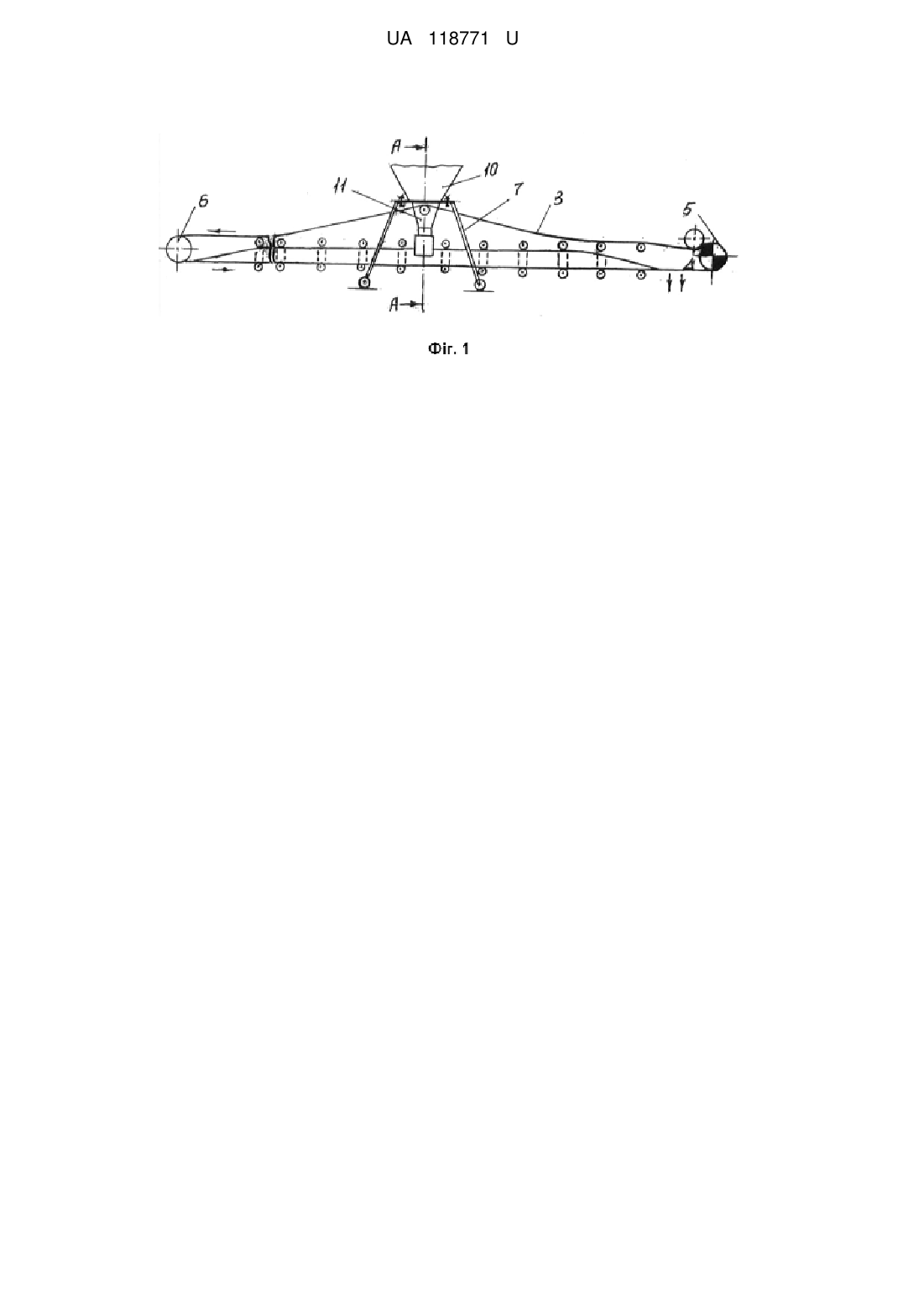

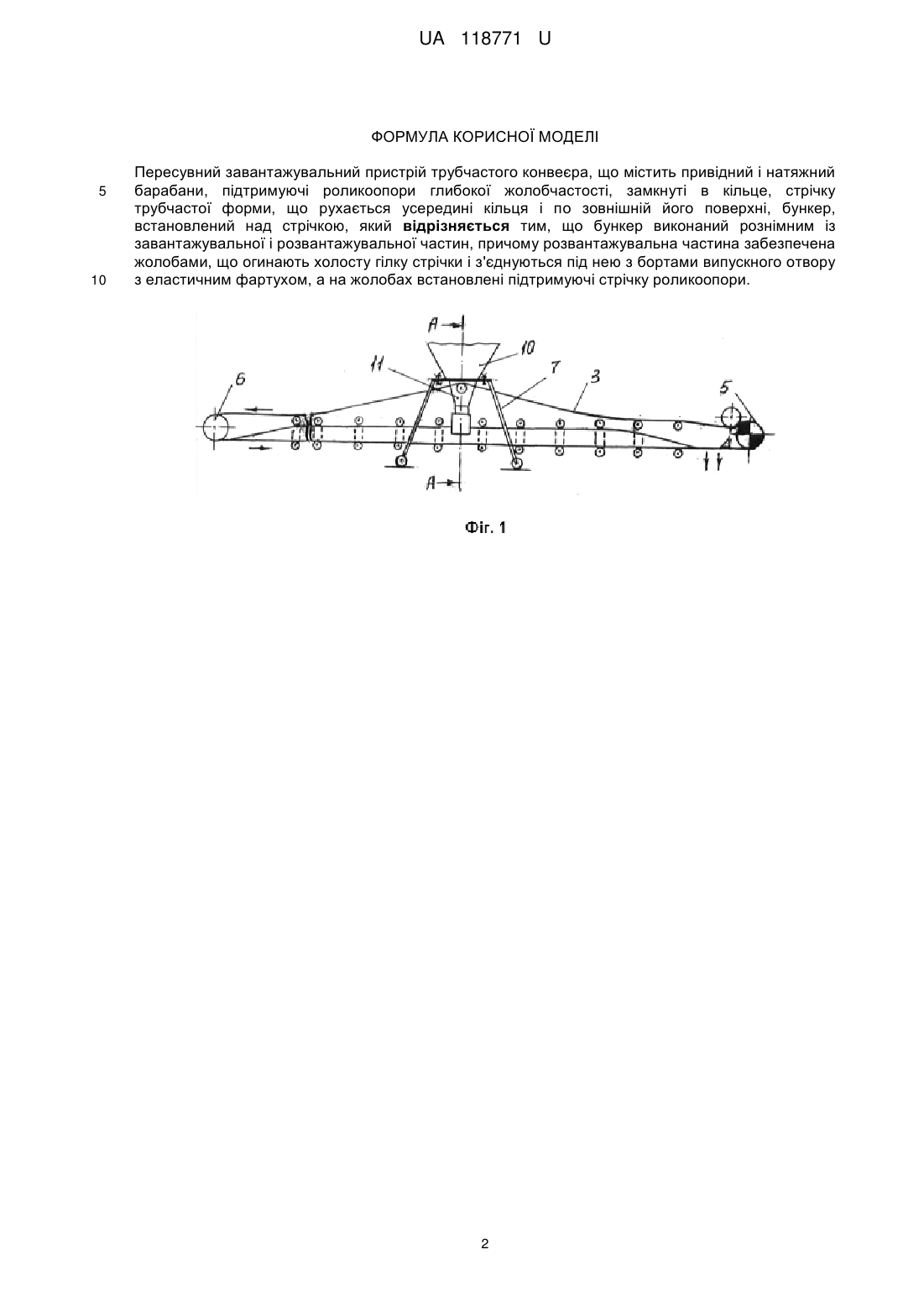

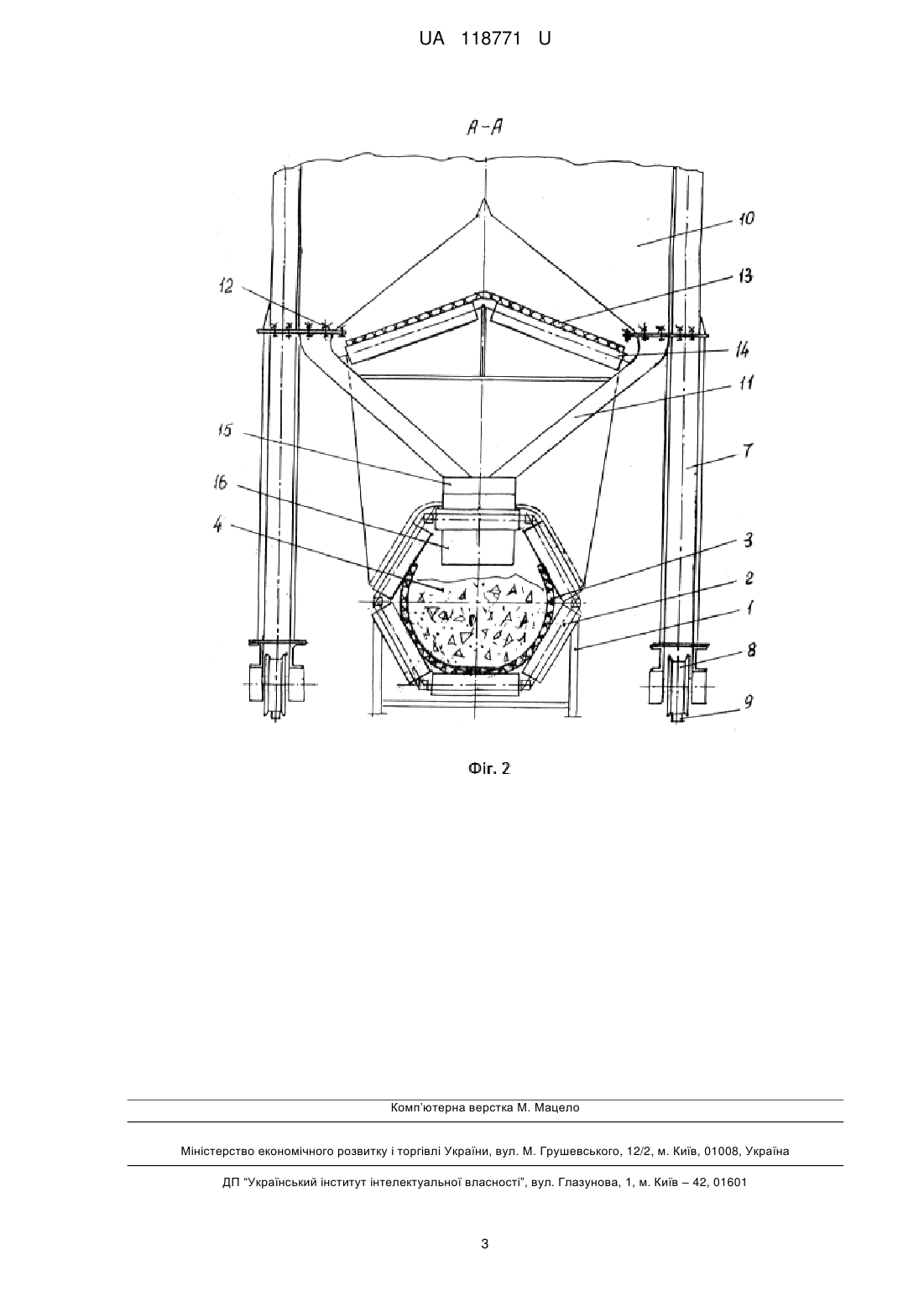

Реферат: Пересувний завантажувальний пристрій трубчастого конвеєра містить привідний і натяжний барабани, підтримуючі роликоопори глибокої жолобчастості, замкнуті в кільце, стрічку трубчастої форми, що рухається усередині кільця і по зовнішній його поверхні, бункер, встановлений над стрічкою. Бункер виконаний рознімним із завантажувальної і розвантажувальної частин, причому розвантажувальна частина забезпечена жолобами, що огинають холосту гілку стрічки і з'єднуються під нею з бортами випускного отвору з еластичним фартухом, а на жолобах встановлені підтримуючі стрічку роликоопори. UA 118771 U (12) UA 118771 U UA 118771 U 5 10 15 20 25 30 35 40 45 50 55 Пересувний завантажувальний пристрій трубчастого конвеєра належить до конвеєрного транспорту, який застосовується як в гірничорудній, так і в інших галузях промисловості. Відомі конструкції пересувних завантажувальних пристроїв забійних конвеєрів для кар'єрів [Транспорт на горнах предприятиях / Під загальною редакцією Б.А. Кузнецова. - М.: Недра, 1976. - С. 449-452]. Недоліком такої конструкції є завантаження вантажу тільки на верхню навантажувальну гілку стрічки. Відома також конструкція пересувного перевантажувального конвеєра, що містить розміщену між подавальним пристроєм і бункером стрічку, що огинає привідний і обвідний барабани, і підтримуючі роликоопори візка, що спираються на напрямні [А.С. СССР № 1344701, B65G 47/44, 1987, бюл. № 38]. Недоліком перевантажувального пристрою є завантаження вантажу на верхню гілку стрічки. Відома конструкція для завантаження крутопохилого стрічкового конвеєра за допомогою пневмошланга [А.с. 874504, B65G 15/08, бюл. № 39, 1981], розташованого на вантажонесучій поверхні стрічки. Недоліком такого пристрою є неможливість завантаження конвеєра в багатьох місцях по його довжині. Найближчим технічним рішенням є конвеєр з вантажонесучою поверхнею у формі трубчастої стрічки, у якого роликоопори глибокої жолобчастості замкнуті в кільце, а стрічка рухається всередині кільця і по зовнішній його поверхні (холоста гілка). Завантаження такого конвеєра проводиться локально біля натяжного барабана [Патент US 6308824, B65G 15/08. // Изобретения стран мира. - 2002. - Вып. 35, № 20]. Недоліком такої конструкції є неможливість створення багатопунктового завантаження. В основу корисної моделі поставлена задача вдосконалення пересувного завантажувального пристрою трубчастого конвеєра шляхом встановлення на його металоконструкції пересувного візка з бункером, розвантажувальними жолобами і роликоопорами, на які спирається холоста гілка при пересуванні, що забезпечує можливість створення багатопунктового завантаження і, як наслідок, підвищення продуктивності конвеєра. Поставлена задача вирішується тим, що у пересувному завантажувальному пристрої трубчастого конвеєра, що містить привідний і натяжний барабани, підтримуючі роликоопори глибокої жолобчастості, замкнуті в кільце, стрічку трубчастої форми, що рухається всередині кільця і по зовнішній його поверхні, бункер, встановлений над стрічкою, згідно з корисною моделлю, бункер виконаний рознімним із завантажувальної і розвантажувальної частин, причому розвантажувальна частина забезпечена жолобами, що огинають холосту гілку стрічки і з'єднані під нею з бортами випускного отвору з еластичним фартухом, а на жолобах встановлені підтримуючі стрічку роликоопори. Конструктивною особливістю завантажувального пристрою є рознімна конструкція бункера для проведення монтажу і обгинання жолобами верхньої холостої гілки стрічки з подальшим з'єднанням у випускному отворі, що дозволяє візку рухатись уздовж конвеєрного ставу. Наявність завантажувального візка на закритому трубчастому конвеєрі дозволяє проводити завантаження вантажу в будь-якому місці конвеєра, що створює умови для багатопунктового завантаження і збільшує продуктивність трубчастого конвеєра. На фіг. 1 представлений загальний вигляд пересувного завантажувального пристрою, на фіг. 2 - розріз А-А на фіг. 1. Замкнутий трубчастий конвеєр, який містить раму 1 конвеєра, роликоопори 2, замкнуті в кільце, і стрічку 3 глибокої жолобчастості з вантажем 4, охоплюючу привідний 5 і натяжний 6 барабани. Уздовж конвеєра встановлений пересувний візок 7 на колесах 8, контактуючих з напрямними 9. На металоконструкції візка 7 змонтований рознімний бункер, що складається із завантажувальної 10 і розвантажувальної 11 частин, які скріпляються між собою болтовим з'єднанням 12. Розвантажувальна частина 11 бункера розташована під стрічкою холостої гілки 13 з розвантажувальними жолобами, на які спираються роликоопори 14. Жолоби сполучені під стрічкою з випускним отвором 15, до якого шарнірно прикріплений еластичний фартух 16. Конвеєр працює таким чином. Спочатку відділяють завантажувальну частину бункера 10 від розвантажувальної 11 і встановлюють розвантажувальну частину бункера 11 на візок 7 з колесами 8 під холостою гілкою 13, сполучають обидві частини бункера болтовими з'єднаннями 12 і завантажують вантаж 4 на стрічку 3 через жолоби, випускний отвір 15 і фартух 16. Вмикають привід 5 і холоста гілка 13, контактуючи з роликоопорами 14 візка 7, пересувається до наступного пункту завантаження. При цьому фартух 16 на кожній роликоопорі 2, встановленій з необхідним кроком, деформується і переходить вільно до наступної. 1 UA 118771 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пересувний завантажувальний пристрій трубчастого конвеєра, що містить привідний і натяжний барабани, підтримуючі роликоопори глибокої жолобчастості, замкнуті в кільце, стрічку трубчастої форми, що рухається усередині кільця і по зовнішній його поверхні, бункер, встановлений над стрічкою, який відрізняється тим, що бункер виконаний рознімним із завантажувальної і розвантажувальної частин, причому розвантажувальна частина забезпечена жолобами, що огинають холосту гілку стрічки і з'єднуються під нею з бортами випускного отвору з еластичним фартухом, а на жолобах встановлені підтримуючі стрічку роликоопори. 2 UA 118771 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
