Водогрійний котел

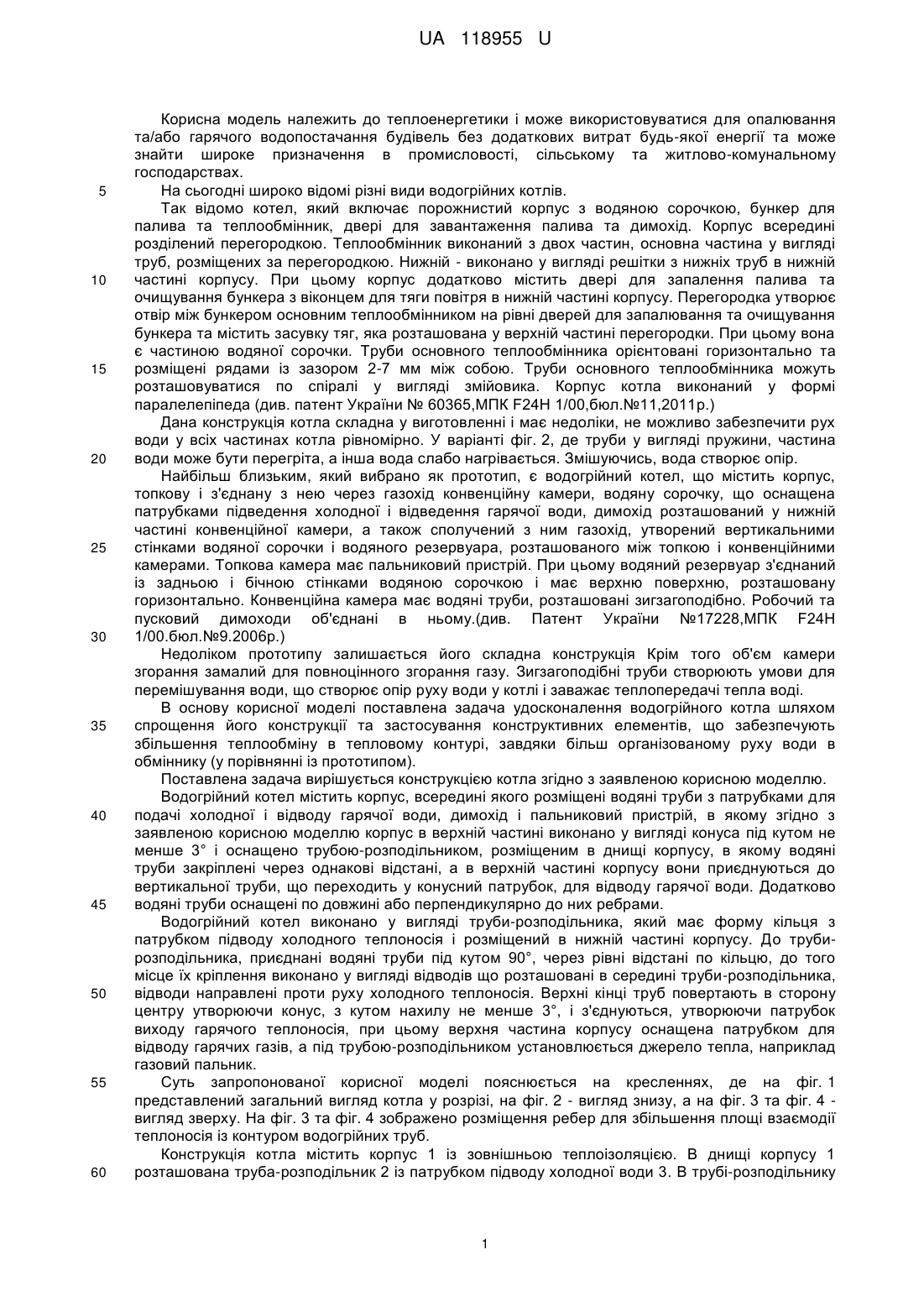

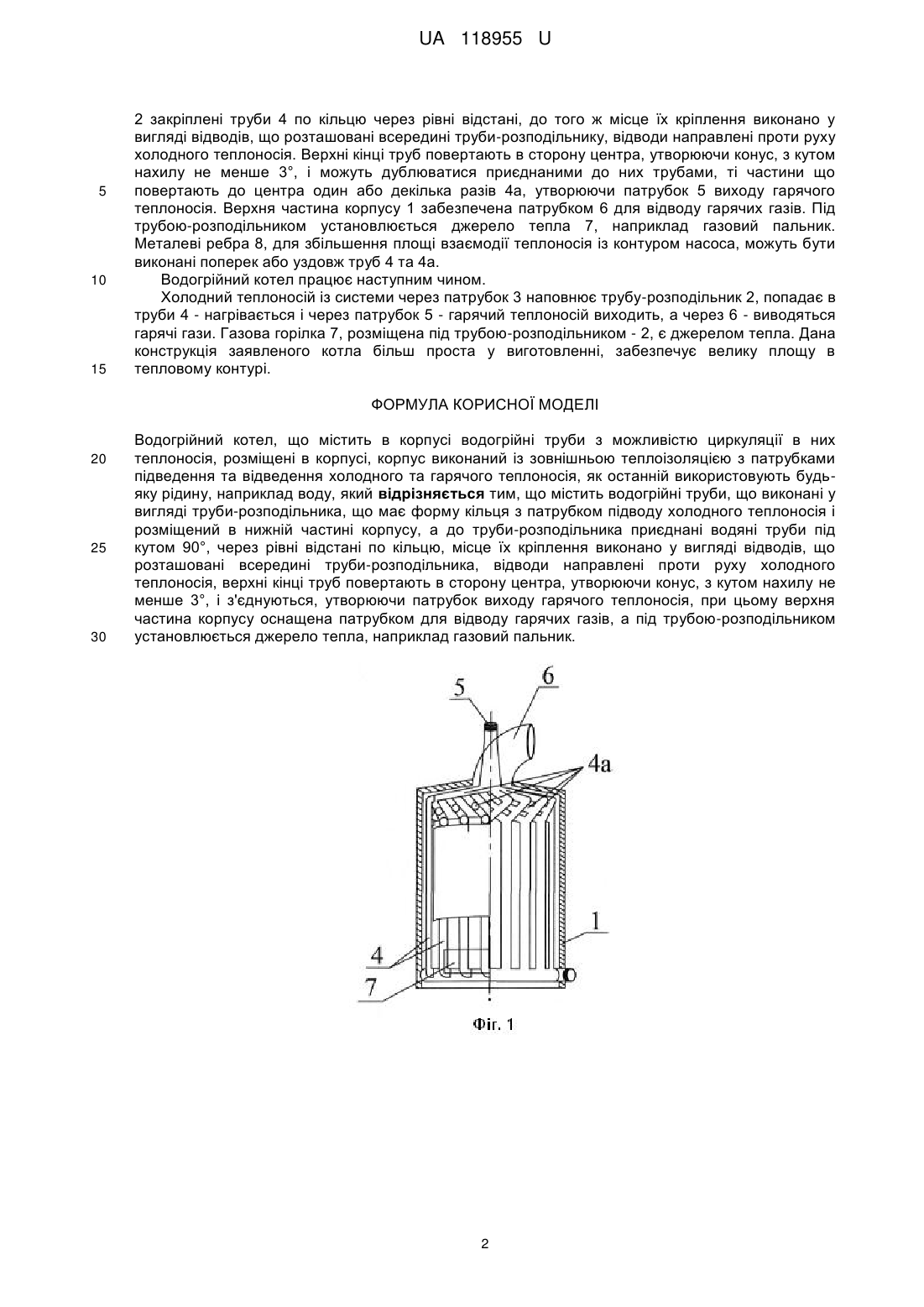

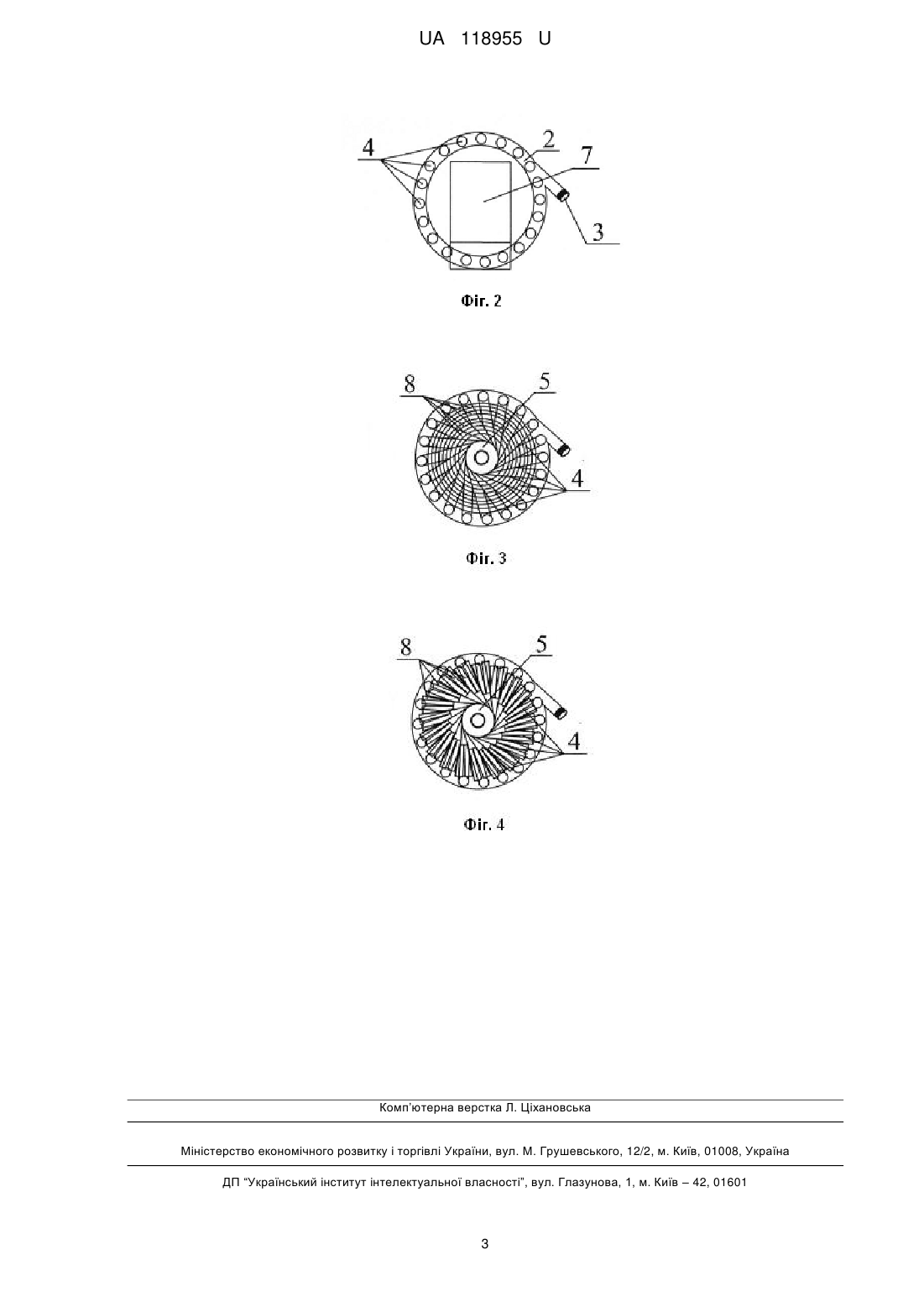

Реферат: UA 118955 U UA 118955 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплоенергетики і може використовуватися для опалювання та/або гарячого водопостачання будівель без додаткових витрат будь-якої енергії та може знайти широке призначення в промисловості, сільському та житлово-комунальному господарствах. На сьогодні широко відомі різні види водогрійних котлів. Так відомо котел, який включає порожнистий корпус з водяною сорочкою, бункер для палива та теплообмінник, двері для завантаження палива та димохід. Корпус всередині розділений перегородкою. Теплообмінник виконаний з двох частин, основна частина у вигляді труб, розміщених за перегородкою. Нижній - виконано у вигляді решітки з нижніх труб в нижній частині корпусу. При цьому корпус додатково містить двері для запалення палива та очищування бункера з віконцем для тяги повітря в нижній частині корпусу. Перегородка утворює отвір між бункером основним теплообмінником на рівні дверей для запалювання та очищування бункера та містить засувку тяг, яка розташована у верхній частині перегородки. При цьому вона є частиною водяної сорочки. Труби основного теплообмінника орієнтовані горизонтально та розміщені рядами із зазором 2-7 мм між собою. Труби основного теплообмінника можуть розташовуватися по спіралі у вигляді змійовика. Корпус котла виконаний у формі паралелепіпеда (див. патент України № 60365,МПК F24H 1/00,бюл.№11,2011р.) Дана конструкція котла складна у виготовленні і має недоліки, не можливо забезпечити рух води у всіх частинах котла рівномірно. У варіанті фіг. 2, де труби у вигляді пружини, частина води може бути перегріта, а інша вода слабо нагрівається. Змішуючись, вода створює опір. Найбільш близьким, який вибрано як прототип, є водогрійний котел, що містить корпус, топкову і з'єднану з нею через газохід конвенційну камери, водяну сорочку, що оснащена патрубками підведення холодної і відведення гарячої води, димохід розташований у нижній частині конвенційної камери, а також сполучений з ним газохід, утворений вертикальними стінками водяної сорочки і водяного резервуара, розташованого між топкою і конвенційними камерами. Топкова камера має пальниковий пристрій. При цьому водяний резервуар з'єднаний із задньою і бічною стінками водяною сорочкою і має верхню поверхню, розташовану горизонтально. Конвенційна камера має водяні труби, розташовані зигзагоподібно. Робочий та пусковий димоходи об'єднані в ньому.(див. Патент України №17228,МПК F24H 1/00.бюл.№9.2006р.) Недоліком прототипу залишається його складна конструкція Крім того об'єм камери згорання замалий для повноцінного згорання газу. Зигзагоподібні труби створюють умови для перемішування води, що створює опір руху води у котлі і заважає теплопередачі тепла воді. В основу корисної моделі поставлена задача удосконалення водогрійного котла шляхом спрощення його конструкції та застосування конструктивних елементів, що забезпечують збільшення теплообміну в тепловому контурі, завдяки більш організованому руху води в обміннику (у порівнянні із прототипом). Поставлена задача вирішується конструкцією котла згідно з заявленою корисною моделлю. Водогрійний котел містить корпус, всередині якого розміщені водяні труби з патрубками для подачі холодної і відводу гарячої води, димохід і пальниковий пристрій, в якому згідно з заявленою корисною моделлю корпус в верхній частині виконано у вигляді конуса під кутом не менше 3° і оснащено трубою-розподільником, розміщеним в днищі корпусу, в якому водяні труби закріплені через однакові відстані, а в верхній частині корпусу вони приєднуються до вертикальної труби, що переходить у конусний патрубок, для відводу гарячої води. Додатково водяні труби оснащені по довжині або перпендикулярно до них ребрами. Водогрійний котел виконано у вигляді труби-розподільника, який має форму кільця з патрубком підводу холодного теплоносія і розміщений в нижній частині корпусу. До трубирозподільника, приєднані водяні труби під кутом 90°, через рівні відстані по кільцю, до того місце їх кріплення виконано у вигляді відводів що розташовані в середині труби-розподільника, відводи направлені проти руху холодного теплоносія. Верхні кінці труб повертають в сторону центру утворюючи конус, з кутом нахилу не менше 3°, і з'єднуються, утворюючи патрубок виходу гарячого теплоносія, при цьому верхня частина корпусу оснащена патрубком для відводу гарячих газів, а під трубою-розподільником установлюється джерело тепла, наприклад газовий пальник. Суть запропонованої корисної моделі пояснюється на кресленнях, де на фіг. 1 представлений загальний вигляд котла у розрізі, на фіг. 2 - вигляд знизу, а на фіг. 3 та фіг. 4 вигляд зверху. На фіг. 3 та фіг. 4 зображено розміщення ребер для збільшення площі взаємодії теплоносія із контуром водогрійних труб. Конструкція котла містить корпус 1 із зовнішньою теплоізоляцією. В днищі корпусу 1 розташована труба-розподільник 2 із патрубком підводу холодної води 3. В трубі-розподільнику 1 UA 118955 U 5 10 15 2 закріплені труби 4 по кільцю через рівні відстані, до того ж місце їх кріплення виконано у вигляді відводів, що розташовані всередині труби-розподільнику, відводи направлені проти руху холодного теплоносія. Верхні кінці труб повертають в сторону центра, утворюючи конус, з кутом нахилу не менше 3°, і можуть дублюватися приєднаними до них трубами, ті частини що повертають до центра один або декілька разів 4а, утворюючи патрубок 5 виходу гарячого теплоносія. Верхня частина корпусу 1 забезпечена патрубком 6 для відводу гарячих газів. Під трубою-розподільником установлюється джерело тепла 7, наприклад газовий пальник. Металеві ребра 8, для збільшення площі взаємодії теплоносія із контуром насоса, можуть бути виконані поперек або уздовж труб 4 та 4а. Водогрійний котел працює наступним чином. Холодний теплоносій із системи через патрубок 3 наповнює трубу-розподільник 2, попадає в труби 4 - нагрівається і через патрубок 5 - гарячий теплоносій виходить, а через 6 - виводяться гарячі гази. Газова горілка 7, розміщена під трубою-розподільником - 2, є джерелом тепла. Дана конструкція заявленого котла більш проста у виготовленні, забезпечує велику площу в тепловому контурі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Водогрійний котел, що містить в корпусі водогрійні труби з можливістю циркуляції в них теплоносія, розміщені в корпусі, корпус виконаний із зовнішньою теплоізоляцією з патрубками підведення та відведення холодного та гарячого теплоносія, як останній використовують будьяку рідину, наприклад воду, який відрізняється тим, що містить водогрійні труби, що виконані у вигляді труби-розподільника, що має форму кільця з патрубком підводу холодного теплоносія і розміщений в нижній частині корпусу, а до труби-розподільника приєднані водяні труби під кутом 90°, через рівні відстані по кільцю, місце їх кріплення виконано у вигляді відводів, що розташовані всередині труби-розподільника, відводи направлені проти руху холодного теплоносія, верхні кінці труб повертають в сторону центра, утворюючи конус, з кутом нахилу не менше 3°, і з'єднуються, утворюючи патрубок виходу гарячого теплоносія, при цьому верхня частина корпусу оснащена патрубком для відводу гарячих газів, а під трубою-розподільником установлюється джерело тепла, наприклад газовий пальник. 2 UA 118955 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
