Динамічний робочий орган

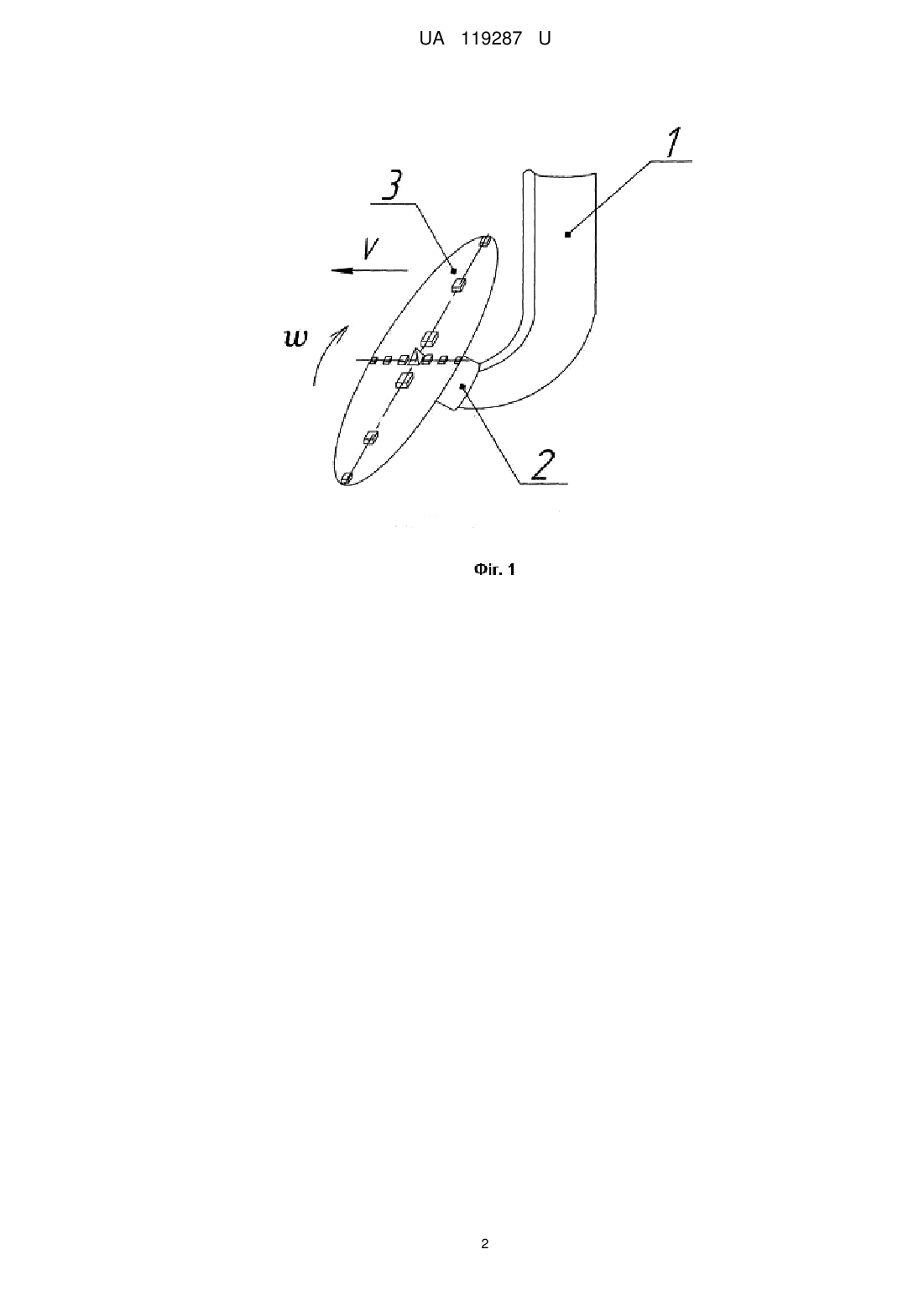

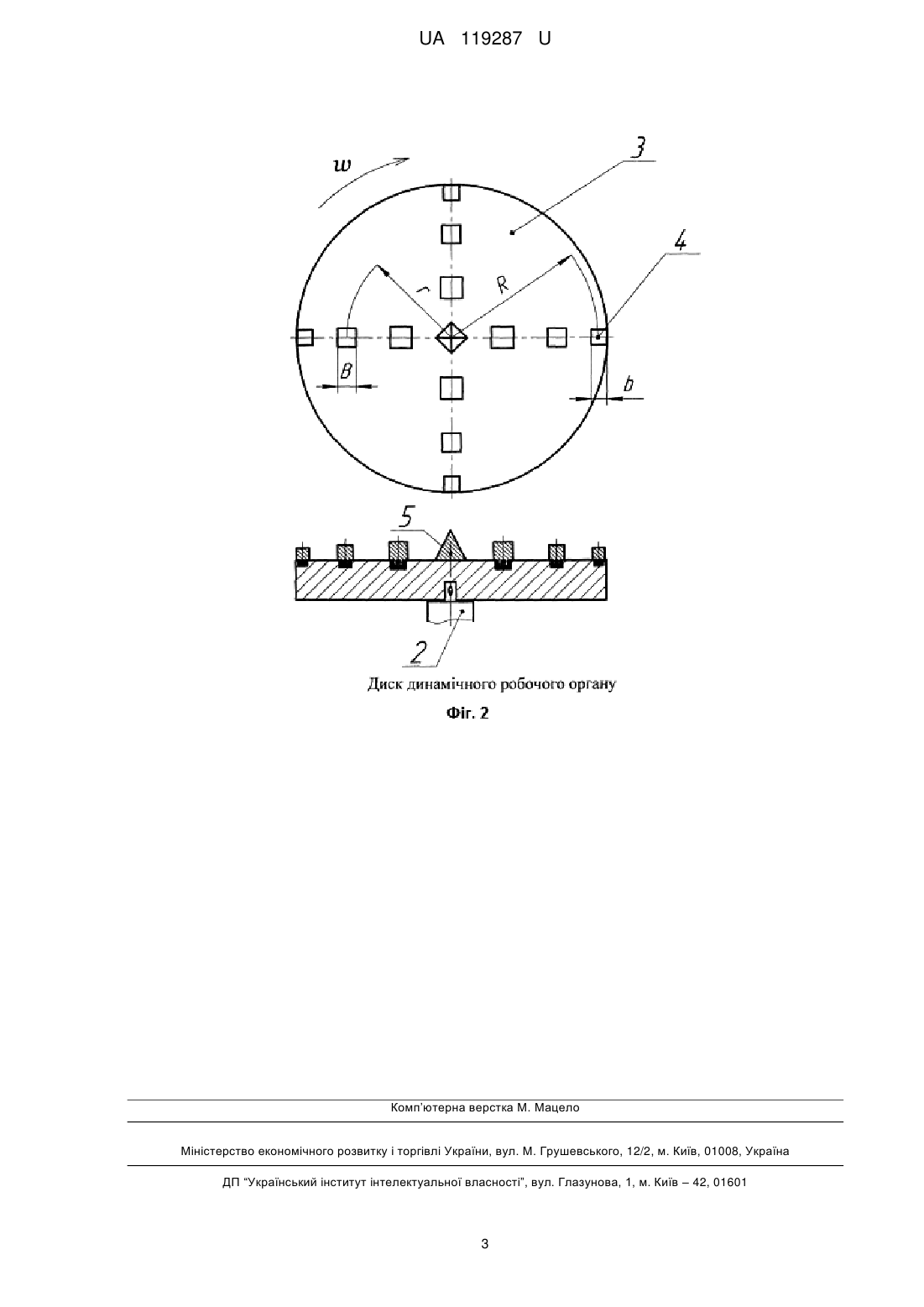

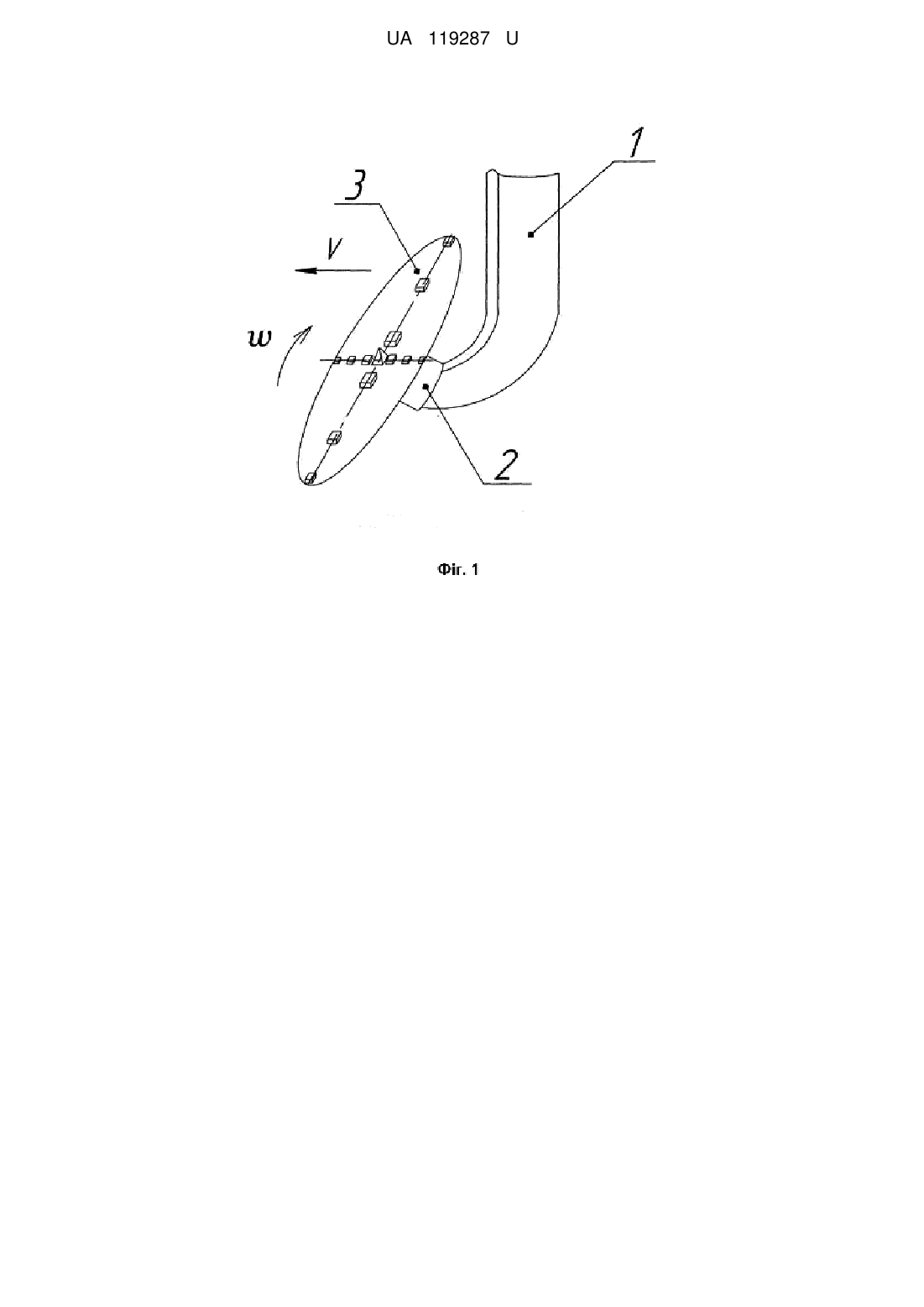

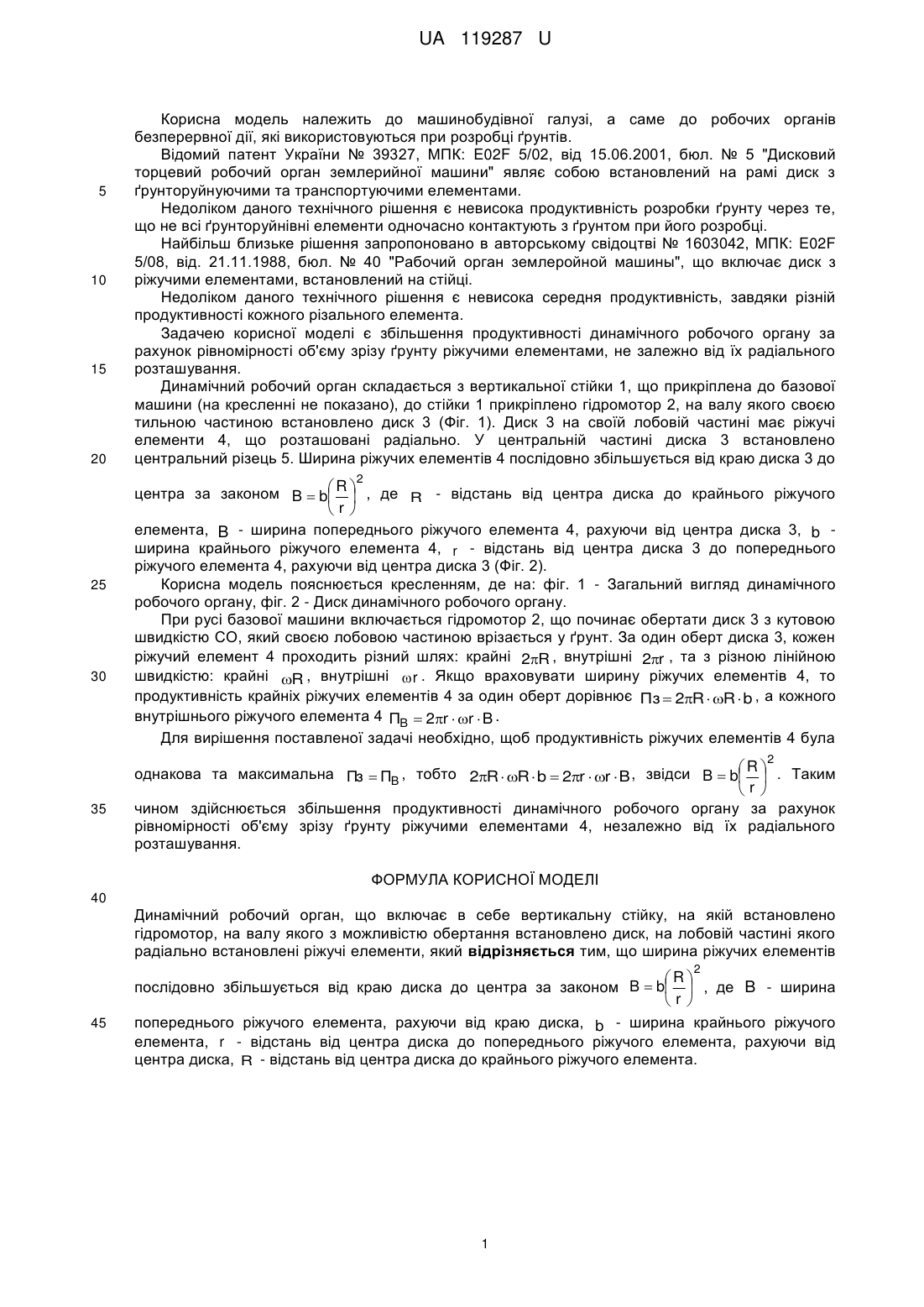

Реферат: Динамічний робочий орган включає в себе вертикальну стійку, на якій встановлено гідромотор, на валу якого з можливістю обертання встановлено диск, на лобовій частині якого радіально встановлені ріжучі елементи. Ширина ріжучих елементів послідовно збільшується від краю 2 R диска до центра за законом B  b  , де B - ширина попереднього ріжучого елемента, r  рахуючи від краю диска, b - ширина крайнього ріжучого елемента, r - відстань від центра диска до попереднього ріжучого елемента, рахуючи від центра диска, R - відстань від центра диска до крайнього ріжучого елемента. UA 119287 U (54) ДИНАМІЧНИЙ РОБОЧИЙ ОРГАН UA 119287 U UA 119287 U 5 10 15 20 Корисна модель належить до машинобудівної галузі, а саме до робочих органів безперервної дії, які використовуються при розробці ґрунтів. Відомий патент України № 39327, МПК: E02F 5/02, від 15.06.2001, бюл. № 5 "Дисковий торцевий робочий орган землерийної машини" являє собою встановлений на рамі диск з ґрунторуйнуючими та транспортуючими елементами. Недоліком даного технічного рішення є невисока продуктивність розробки ґрунту через те, що не всі ґрунторуйнівні елементи одночасно контактують з ґрунтом при його розробці. Найбільш близьке рішення запропоновано в авторському свідоцтві № 1603042, МПК: E02F 5/08, від. 21.11.1988, бюл. № 40 "Рабочий орган землеройной машины", що включає диск з ріжучими елементами, встановлений на стійці. Недоліком даного технічного рішення є невисока середня продуктивність, завдяки різній продуктивності кожного різального елемента. Задачею корисної моделі є збільшення продуктивності динамічного робочого органу за рахунок рівномірності об'єму зрізу ґрунту ріжучими елементами, не залежно від їх радіального розташування. Динамічний робочий орган складається з вертикальної стійки 1, що прикріплена до базової машини (на кресленні не показано), до стійки 1 прикріплено гідромотор 2, на валу якого своєю тильною частиною встановлено диск 3 (Фіг. 1). Диск 3 на своїй лобовій частині має ріжучі елементи 4, що розташовані радіально. У центральній частині диска 3 встановлено центральний різець 5. Ширина ріжучих елементів 4 послідовно збільшується від краю диска 3 до 2 25 30 центра за законом B  b R  , де R - відстань від центра диска до крайнього ріжучого   r  елемента, B - ширина попереднього ріжучого елемента 4, рахуючи від центра диска 3, b ширина крайнього ріжучого елемента 4, r - відстань від центра диска 3 до попереднього ріжучого елемента 4, рахуючи від центра диска 3 (Фіг. 2). Корисна модель пояснюється кресленням, де на: фіг. 1 - Загальний вигляд динамічного робочого органу, фіг. 2 - Диск динамічного робочого органу. При русі базової машини включається гідромотор 2, що починає обертати диск 3 з кутовою швидкістю СО, який своєю лобовою частиною врізається у ґрунт. За один оберт диска 3, кожен ріжучий елемент 4 проходить різний шлях: крайні 2R , внутрішні 2r , та з різною лінійною швидкістю: крайні R , внутрішні  r . Якщо враховувати ширину ріжучих елементів 4, то продуктивність крайніх ріжучих елементів 4 за один оберт дорівнює Пз  2R  R  b , а кожного внутрішнього ріжучого елемента 4 ПB  2r  r  B . Для вирішення поставленої задачі необхідно, щоб продуктивність ріжучих елементів 4 була 2 35 однакова та максимальна Пз  ПB , тобто 2R  R  b  2r  r  B , звідси B  b R  . Таким   r  чином здійснюється збільшення продуктивності динамічного робочого органу за рахунок рівномірності об'єму зрізу ґрунту ріжучими елементами 4, незалежно від їх радіального розташування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Динамічний робочий орган, що включає в себе вертикальну стійку, на якій встановлено гідромотор, на валу якого з можливістю обертання встановлено диск, на лобовій частині якого радіально встановлені ріжучі елементи, який відрізняється тим, що ширина ріжучих елементів 2 45 R послідовно збільшується від краю диска до центра за законом B  b  , де B - ширина r  попереднього ріжучого елемента, рахуючи від краю диска, b - ширина крайнього ріжучого елемента, r - відстань від центра диска до попереднього ріжучого елемента, рахуючи від центра диска, R - відстань від центра диска до крайнього ріжучого елемента. 1 UA 119287 U 2 UA 119287 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
