Абдомінальний лазерний каліпер

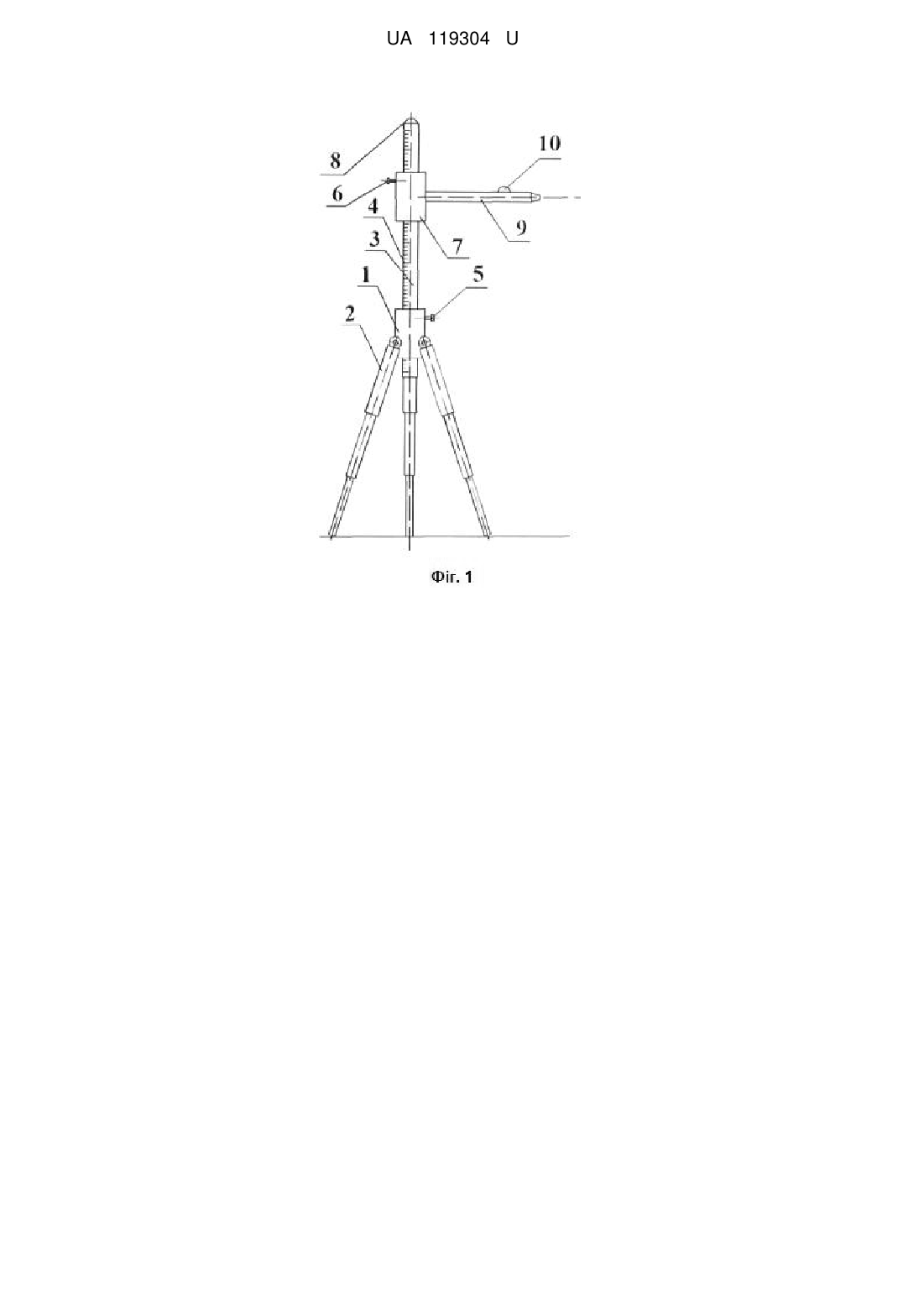

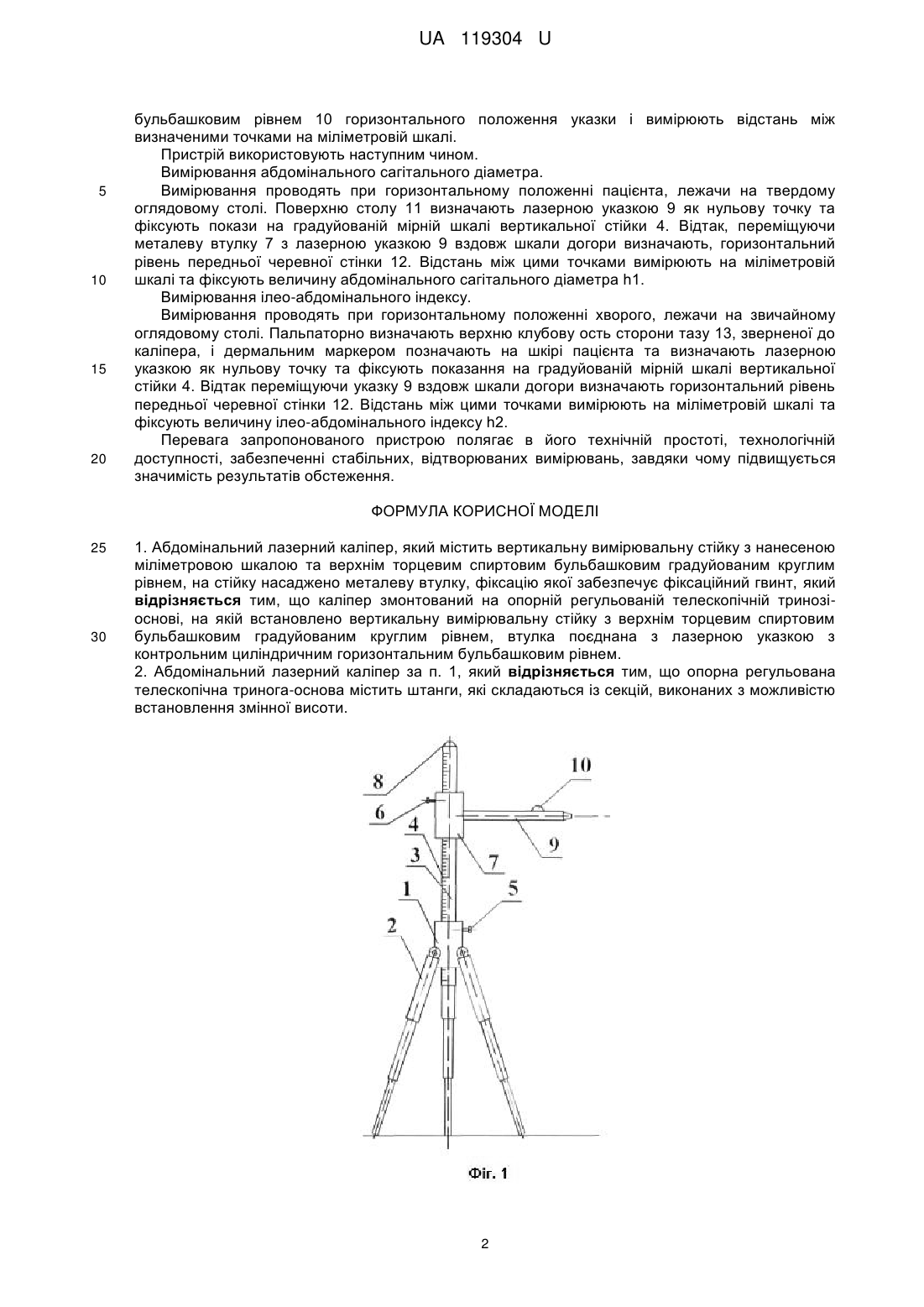

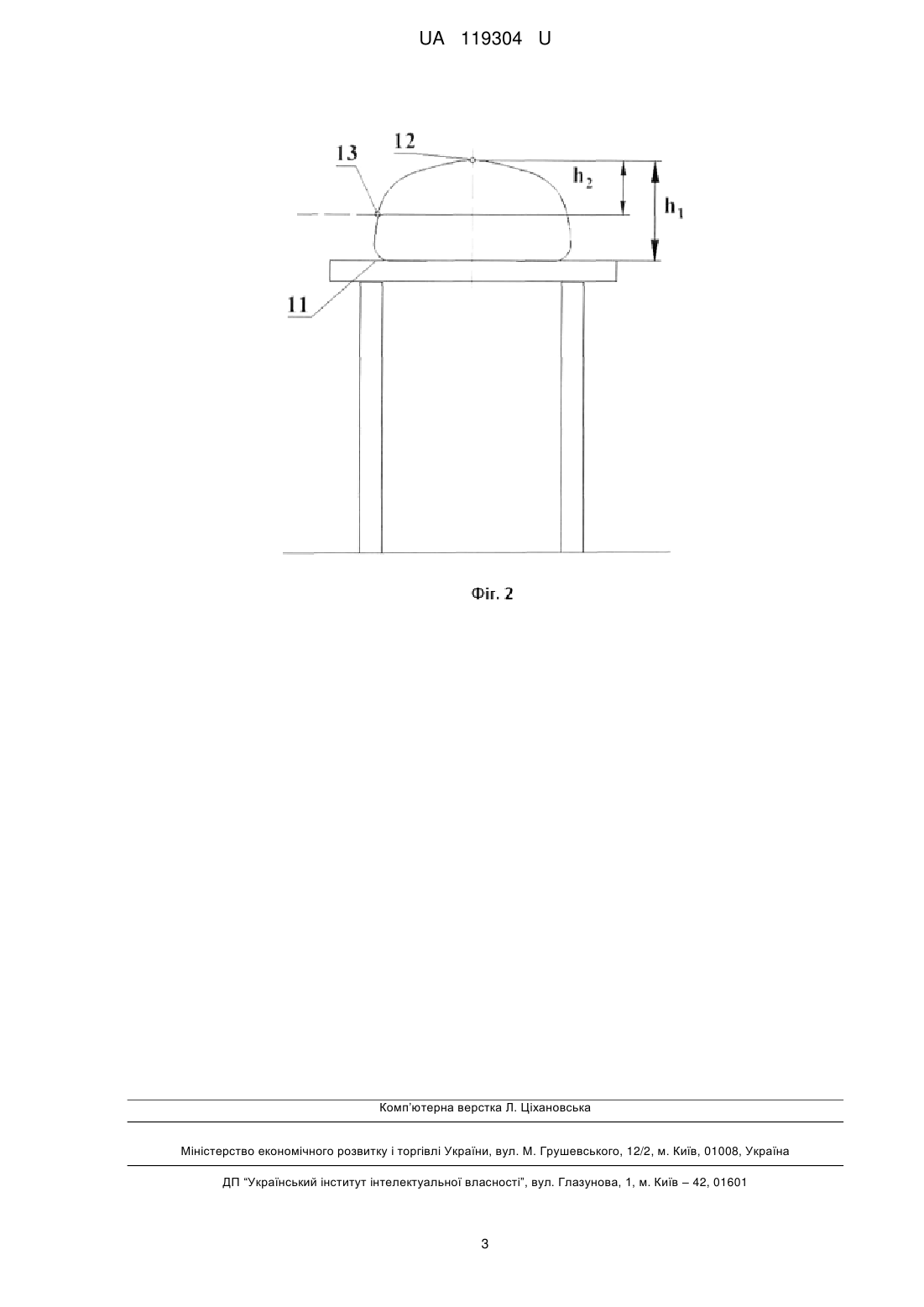

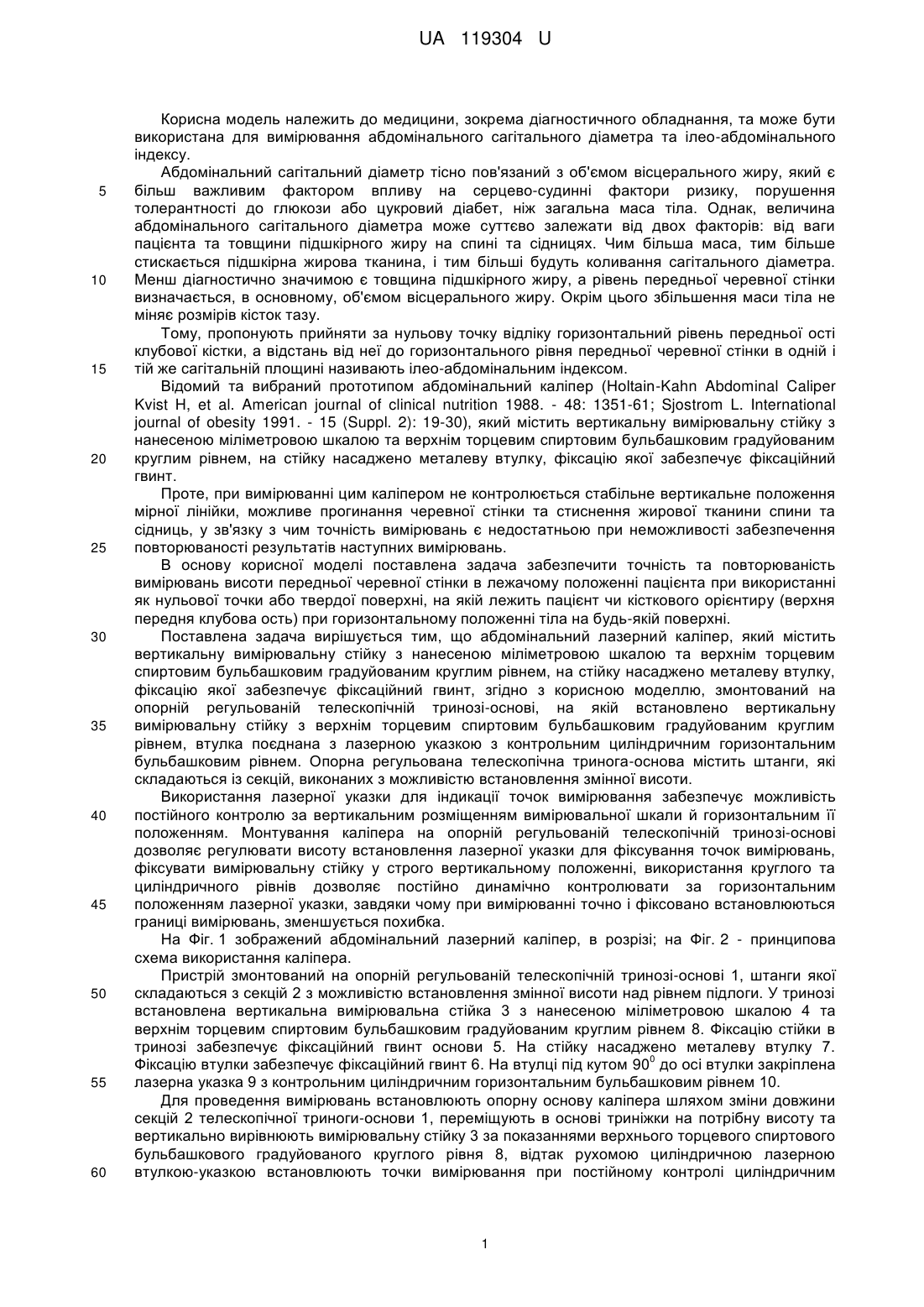

Реферат: Абдомінальний лазерний каліпер має вертикальну вимірювальну стійку з нанесеною міліметровою шкалою та верхнім торцевим спиртовим бульбашковим градуйованим круглим рівнем, на стійку насаджено металеву втулку, фіксацію якої забезпечує фіксаційний гвинт. Каліпер змонтований на опорній регульованій телескопічній тринозі-основі, на якій встановлено вертикальну вимірювальну стійку з верхнім торцевим спиртовим бульбашковим градуйованим круглим рівнем. Втулка поєднана з лазерною указкою з контрольним циліндричним горизонтальним бульбашковим рівнем. UA 119304 U (12) UA 119304 U UA 119304 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема діагностичного обладнання, та може бути використана для вимірювання абдомінального сагітального діаметра та ілео-абдомінального індексу. Абдомінальний сагітальний діаметр тісно пов'язаний з об'ємом вісцерального жиру, який є більш важливим фактором впливу на серцево-судинні фактори ризику, порушення толерантності до глюкози або цукровий діабет, ніж загальна маса тіла. Однак, величина абдомінального сагітального діаметра може суттєво залежати від двох факторів: від ваги пацієнта та товщини підшкірного жиру на спині та сідницях. Чим більша маса, тим більше стискається підшкірна жирова тканина, і тим більші будуть коливання сагітального діаметра. Менш діагностично значимою є товщина підшкірного жиру, а рівень передньої черевної стінки визначається, в основному, об'ємом вісцерального жиру. Окрім цього збільшення маси тіла не міняє розмірів кісток тазу. Тому, пропонують прийняти за нульову точку відліку горизонтальний рівень передньої ості клубової кістки, а відстань від неї до горизонтального рівня передньої черевної стінки в одній і тій же сагітальній площині називають ілео-абдомінальним індексом. Відомий та вибраний прототипом абдомінальний каліпер (Holtain-Kahn Abdominal Caliper Kvist H, et al. American journal of clinical nutrition 1988. - 48: 1351-61; Sjostrom L. International journal of obesity 1991. - 15 (Suppl. 2): 19-30), який містить вертикальну вимірювальну стійку з нанесеною міліметровою шкалою та верхнім торцевим спиртовим бульбашковим градуйованим круглим рівнем, на стійку насаджено металеву втулку, фіксацію якої забезпечує фіксаційний гвинт. Проте, при вимірюванні цим каліпером не контролюється стабільне вертикальне положення мірної лінійки, можливе прогинання черевної стінки та стиснення жирової тканини спини та сідниць, у зв'язку з чим точність вимірювань є недостатньою при неможливості забезпечення повторюваності результатів наступних вимірювань. В основу корисної моделі поставлена задача забезпечити точність та повторюваність вимірювань висоти передньої черевної стінки в лежачому положенні пацієнта при використанні як нульової точки або твердої поверхні, на якій лежить пацієнт чи кісткового орієнтиру (верхня передня клубова ость) при горизонтальному положенні тіла на будь-якій поверхні. Поставлена задача вирішується тим, що абдомінальний лазерний каліпер, який містить вертикальну вимірювальну стійку з нанесеною міліметровою шкалою та верхнім торцевим спиртовим бульбашковим градуйованим круглим рівнем, на стійку насаджено металеву втулку, фіксацію якої забезпечує фіксаційний гвинт, згідно з корисною моделлю, змонтований на опорній регульованій телескопічній тринозі-основі, на якій встановлено вертикальну вимірювальну стійку з верхнім торцевим спиртовим бульбашковим градуйованим круглим рівнем, втулка поєднана з лазерною указкою з контрольним циліндричним горизонтальним бульбашковим рівнем. Опорна регульована телескопічна тринога-основа містить штанги, які складаються із секцій, виконаних з можливістю встановлення змінної висоти. Використання лазерної указки для індикації точок вимірювання забезпечує можливість постійного контролю за вертикальним розміщенням вимірювальної шкали й горизонтальним її положенням. Монтування каліпера на опорній регульованій телескопічній тринозі-основі дозволяє регулювати висоту встановлення лазерної указки для фіксування точок вимірювань, фіксувати вимірювальну стійку у строго вертикальному положенні, використання круглого та циліндричного рівнів дозволяє постійно динамічно контролювати за горизонтальним положенням лазерної указки, завдяки чому при вимірюванні точно і фіксовано встановлюються границі вимірювань, зменшується похибка. На Фіг. 1 зображений абдомінальний лазерний каліпер, в розрізі; на Фіг. 2 - принципова схема використання каліпера. Пристрій змонтований на опорній регульованій телескопічній тринозі-основі 1, штанги якої складаються з секцій 2 з можливістю встановлення змінної висоти над рівнем підлоги. У тринозі встановлена вертикальна вимірювальна стійка 3 з нанесеною міліметровою шкалою 4 та верхнім торцевим спиртовим бульбашковим градуйованим круглим рівнем 8. Фіксацію стійки в тринозі забезпечує фіксаційний гвинт основи 5. На стійку насаджено металеву втулку 7. 0 Фіксацію втулки забезпечує фіксаційний гвинт 6. На втулці під кутом 90 до осі втулки закріплена лазерна указка 9 з контрольним циліндричним горизонтальним бульбашковим рівнем 10. Для проведення вимірювань встановлюють опорну основу каліпера шляхом зміни довжини секцій 2 телескопічної триноги-основи 1, переміщують в основі триніжки на потрібну висоту та вертикально вирівнюють вимірювальну стійку 3 за показаннями верхнього торцевого спиртового бульбашкового градуйованого круглого рівня 8, відтак рухомою циліндричною лазерною втулкою-указкою встановлюють точки вимірювання при постійному контролі циліндричним 1 UA 119304 U 5 10 15 20 бульбашковим рівнем 10 горизонтального положення указки і вимірюють відстань між визначеними точками на міліметровій шкалі. Пристрій використовують наступним чином. Вимірювання абдомінального сагітального діаметра. Вимірювання проводять при горизонтальному положенні пацієнта, лежачи на твердому оглядовому столі. Поверхню столу 11 визначають лазерною указкою 9 як нульову точку та фіксують покази на градуйованій мірній шкалі вертикальної стійки 4. Відтак, переміщуючи металеву втулку 7 з лазерною указкою 9 вздовж шкали догори визначають, горизонтальний рівень передньої черевної стінки 12. Відстань між цими точками вимірюють на міліметровій шкалі та фіксують величину абдомінального сагітального діаметра h1. Вимірювання ілео-абдомінального індексу. Вимірювання проводять при горизонтальному положенні хворого, лежачи на звичайному оглядовому столі. Пальпаторно визначають верхню клубову ость сторони тазу 13, зверненої до каліпера, і дермальним маркером позначають на шкірі пацієнта та визначають лазерною указкою як нульову точку та фіксують показання на градуйованій мірній шкалі вертикальної стійки 4. Відтак переміщуючи указку 9 вздовж шкали догори визначають горизонтальний рівень передньої черевної стінки 12. Відстань між цими точками вимірюють на міліметровій шкалі та фіксують величину ілео-абдомінального індексу h2. Перевага запропонованого пристрою полягає в його технічній простоті, технологічній доступності, забезпеченні стабільних, відтворюваних вимірювань, завдяки чому підвищується значимість результатів обстеження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Абдомінальний лазерний каліпер, який містить вертикальну вимірювальну стійку з нанесеною міліметровою шкалою та верхнім торцевим спиртовим бульбашковим градуйованим круглим рівнем, на стійку насаджено металеву втулку, фіксацію якої забезпечує фіксаційний гвинт, який відрізняється тим, що каліпер змонтований на опорній регульованій телескопічній тринозіоснові, на якій встановлено вертикальну вимірювальну стійку з верхнім торцевим спиртовим бульбашковим градуйованим круглим рівнем, втулка поєднана з лазерною указкою з контрольним циліндричним горизонтальним бульбашковим рівнем. 2. Абдомінальний лазерний каліпер за п. 1, який відрізняється тим, що опорна регульована телескопічна тринога-основа містить штанги, які складаються із секцій, виконаних з можливістю встановлення змінної висоти. 2 UA 119304 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
